Ok, todo aclarado

- - -

[0tt0]

Bueno al final lo monté todo en la protoboard, para  soldar esas miniaturas es necesario una paciencia, soldador y pulso que no tengo... He pasado de resistencias, el propio Kevin dice que no son necesarias, tampoco le puse la clavija rj12, uní los cables "directamente" a el optoacoplador.
Parece que todo funciona bien, probado con Cartes du Ciel,  cuando el tiempo mejore lo probaré en la terraza.
Subiré alguna foto cuando descubra como hacerlo...
Gracias por la ayuda

« Últ. modif.: Mié, 02 May 2018, 15:36 UTC por 0tt0 »

[0tt0]

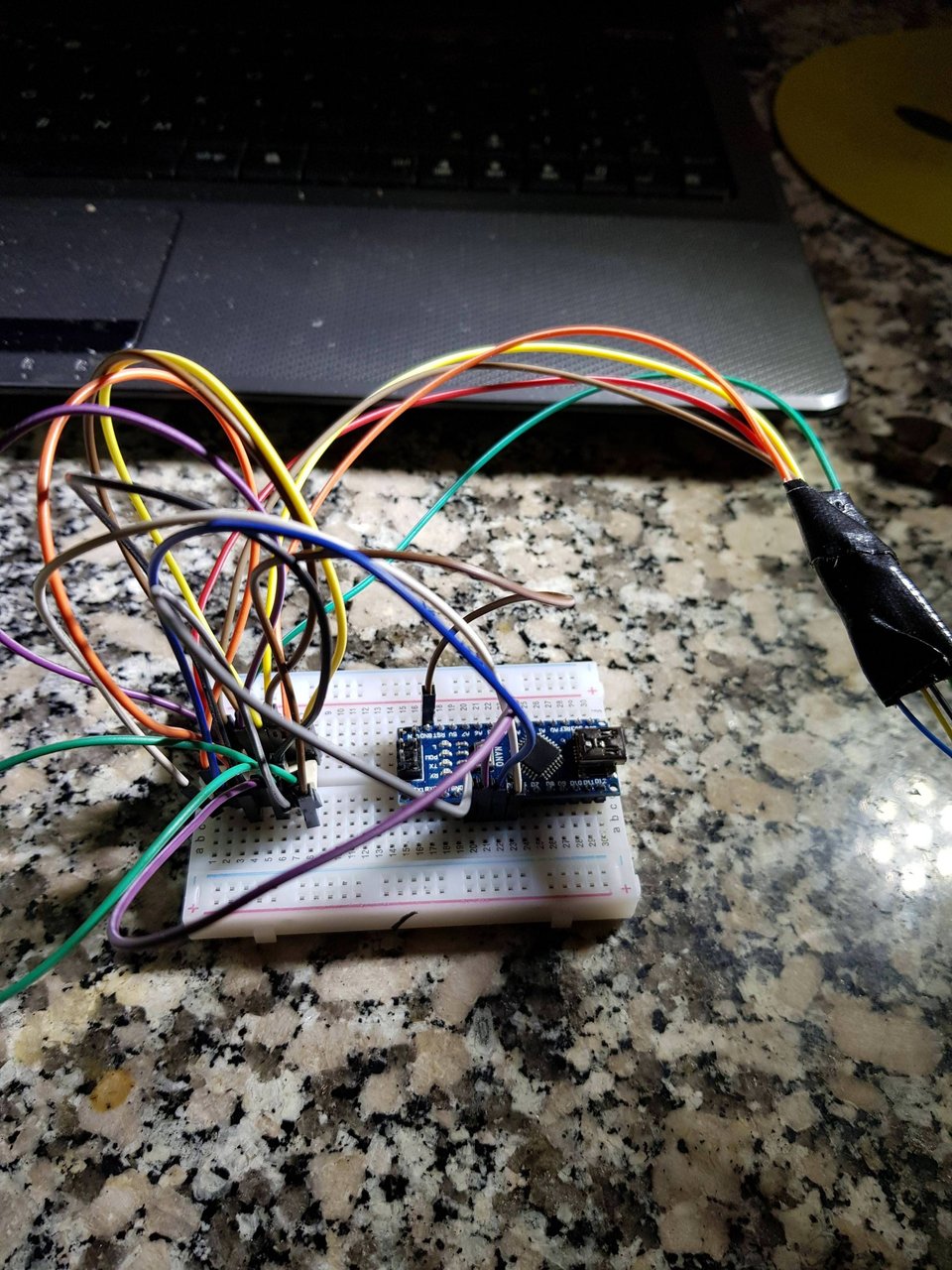

Así ha quedado al final, no es un trabajo fino pero funciona!!

- - -

[GMJ]

Fantastico OttO   yo igual que tu lo puse directamente los cables soldados al mando y va que chuta  ....buscaba el conector RJ12 creo y no lo encontraba.....y dije....pues directo   y nada...lo mismo es

Tambien el Ardugoto te sirve como GPUSB o en palabras llanas....como interfaz de guiado....osea lo puedes conectar al PHD guiding y guiar la montura sin problema....asi que es un 2X1   asi que para quien le interese ya sabe que a parte de gotorizar una montura podra guiarla sin ningun tipo de interfaz adicional....la unica pega es que no podras utilizar a la misma vez el Cartes y el PHD pues al utilizar el mismo USB lo hace imposible...pero no importa...pues cuando utilizas el PHD no necesitas para nada el goto....y a la inversa....asi que 2X1

« Últ. modif.: Jue, 03 May 2018, 22:52 UTC por GMJ »

[Quentin]

Yo también me lo he montado. Falta probarlo en el campo, pero parece que funciona bien con el Cartes du Ciel. Solo he tenido que adaptar un poco el programa del Arduino al mando que ya tenía montado.

Yo, hace tiempo, me monté un mando con un Arduino Nano, dos drivers para motores y dos NEMA17. Aparte de cuatro pulsadores y varios conmutadores para controlar la velocidad manualmente. Ahora si necesito el GOTO no tengo más que conectar el Arduino a un PC por el USB y con el CdC apuntar a donde quiera. Y lo bueno que al ser motores de pasos puedo hacer el GOTO a velocidades mayores, hasta 800x, sin problemas.

- - -

[GMJ]

Yo también me lo he montado. Falta probarlo en el campo, pero parece que funciona bien con el Cartes du Ciel. Solo he tenido que adaptar un poco el programa del Arduino al mando que ya tenía montado.

Yo, hace tiempo, me monté un mando con un Arduino Nano, dos drivers para motores y dos NEMA17. Aparte de cuatro pulsadores y varios conmutadores para controlar la velocidad manualmente. Ahora si necesito el GOTO no tengo más que conectar el Arduino a un PC por el USB y con el CdC apuntar a donde quiera. Y lo bueno que al ser motores de pasos puedo hacer el GOTO a velocidades mayores, hasta 800x, sin problemas.

Ostia Quentin, para montar el mando con el Arduino de donde lo pillaste?, me interesa, quiero motorizar una horquilla de un antiguo C8 y estoy empezando a recopilar información....me vendría de perlas

- - -

[Quentin]

Ostia Quentin, para montar el mando con el Arduino de donde lo pillaste?, me interesa, quiero motorizar una horquilla de un antiguo C8 y estoy empezando a recopilar información....me vendría de perlas

Lo monté con un Arduino Nano, dos drivers DRV8825, y dos motores NEMA17. Eso si, los drivers y el Arduino son copias made in China. Casi todo lo pillé de Amazon, es algo más caro que eBay o Aliexpress, pero el envío es mucho mas rápido. Otras cosas como la caja o los pulsadores me los fui pillando de otras tiendas, tanto online como físicas.

Lo que hice fue simplemente montar el diagrama mínimo del driver por duplicado (para mover los dos ejes).
https://www.pololu.com/product/2133


También hay bastante información en el foro de AstroEQ y rduinoScope. Son otros dos proyectos para controlar una montura, aunque bastante más completos...
https://www.astroeq.co.uk
https://github.com/dEskoG/rDUINOScope

De la programación, lo más complicado fue mover los dos ejes con el único temporizador del Nano. Pero bueno, tampoco es un programa excesivamente complicado.

Luego podré subir más detalles.

- - -

[Jorge_Glez]

Buenas,
ha pasado mas de un año de este tema pero lo refloto a ver si me podéis echar una mano.
Tengo una Exos 2 motorizada con esto:

https://www.bresser.de/es/Astronom-a-bresser/Accesorios/Motores-Mandos/BRESSER-Messier-RA-DEC-Motor-Regulador-Exos-2-MON2.html

Tras leer este post del foro de
https://forum.shoestringastronomy.com/viewtopic.php?f=4&t=378&p=1432&hilit=bresser+exos#p1432

he deducido que este es el esquema de conexión que debo realizar para añadirle al mando un puerto ST4, poniéndole unos relés de interruptor doble NA, a diferencia de lo que por aquí comentais con vuestros mandos, que es soldar directamente:



¿Puede alguien confirmarme que estoy en lo cierto?

El interior de mi mando:

[img width= height= alt=20200204-234217" border="0]https://i.ibb.co/yYPYmf2/20200204-234217.jpg[/img]


Gracias de antemano.

Saludos.

« Últ. modif.: Vie, 07 Feb 2020, 00:31 UTC por Jorge_Glez »

[Jorge_Glez]

Otra cosa,

en el esquema hay dos tipos de relé, de 4/10v y de 10/20v, ¿Yo cual tengo que poner? He confirmado que el mando tiene un regulador a 6v en la entrada, que es de 12v.

Por eso pensaba que tendría que instalar los relés de 4/10v, pero la persona que modificó mi mando dice que conectó la corriente directamente antes del regulador, por lo que entiendo que puso los relés de 10/20v. Lástima no poder contactarle, el post en shoestringastronomy es de 2010...

A ver si alguien me echa una mano!

« Últ. modif.: Vie, 07 Feb 2020, 00:38 UTC por Jorge_Glez »

[Jorge_Glez]

Sigo buscando info y no consigo más que generar nuevas dudas sobre mi mando, más después de leer en otro foro al usuario de shoestringastronomy diciendo que finalmente dejo de funcionarle...
Así que desisto de tocar el mando.

Por último, me viene la idea de hacer y ponerle otro mando a esos motores, que tienen entradas puerto DIN de 8 pines.
¿Alguien sabe de info para ello?
