[Jaume Manuel]

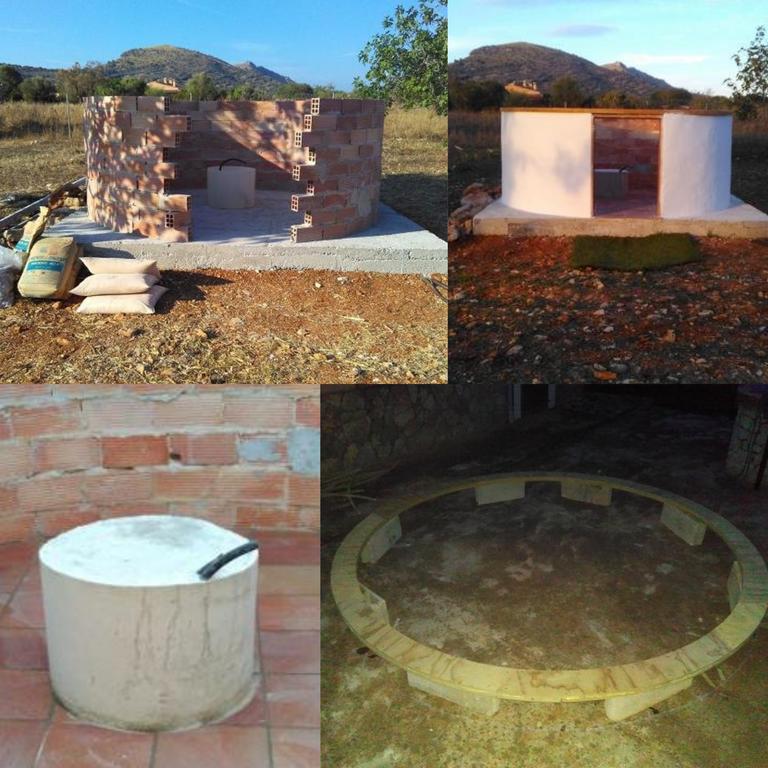

Así es como me está quedando mi nuevo observatorio, más adelante os pediré consejo por el tipo de montura y teles a instalarle.
Es de planta circular 2.90 m  de diámetro y la cúpula será octogonal sobre base circular en contrachapado marino.
La verdad es que llevo invertidas bastantes horas de trabajo pero la ilusión de tener observatorio fijo ha podido conmigo.

Solo me falta revestir el interior y terminar la cúpula.

Saludos.

 observatori 480.jpg (74.78 KB, 640x480 - visto 210 veces.)

 Obra 480.jpg (118.84 KB, 640x480 - visto 207 veces.)

 interior 480.jpg (59.14 KB, 640x480 - visto 177 veces.)

 cupula 480.jpg (50.25 KB, 640x480 - visto 175 veces.)

[hombrejota]

Te está quedando de lujo. Yo terminé el mío hace unos meses y todo el esfuerzo que hagas te merecerá la pena, ya verás. Te iré siguiendo los progresos.

Celestron C11 XLT
Celestron Nexstar 5 SE (127 — 1250 mm; f/10)
Montura Skywatcher EQ6GT-AZ
Barlow GSO 3X Apo
Powermate 2,5x
ZWO ASI 224 MC
Filtros variados
Celestron Neximage modificada para cielo profundo y cámara guía.

[Jaume Manuel]

Muchas gracias Hombrejota. Iré poniendo los pasos uno a uno.

Saludos.

[Francisco SC]

Yo también me apunto a seguir este hilo; pretendo hacerme también un observatorio. ¡Muy buena pinta, Jaume!

Mi observatorio

Tubos: Celestron Maksutov 127/1500, Skywatcher 150/750 P-DS
Monturas: Celestron CG5-GT, Celestron SLT (con cuña ecuatorial artesanal)
Cámaras: ASI 120MM, Sony A77, Sony Nex-3n

[sikkim]

Yo tambien te voy a seguir pues el verano proximo tengo pensado construir el mio.
Tienes planos de esa cupula octogonal?
Alguna foto ?

[pastorgalactico]

Hola;

Animo Jaume Manuel pues todos los que tenemos un observatorio al lado de casa sabemos que merece mucho la pena y los esfuerzos que realices para tener tu observatorio.
Yo lo disfruto ya desde hace mas de 15 años y no veas la diferencia entre tener que preparar todos los bártulos cada vez que se quiere observar a subir al observatorio y tener todo ya montado y dispuesto para observar.
Yo me lo construí de perfiles de hierro y chapa galvanizada y le recubrí por dentro con polietileno proyectado y luego pintado de negro mate por el interior y de blanco por el exterior.
Cada cual lo construye de la mejor manera según con lo que le sea mas fácil y este preparado para ello, pues yo me se daba bien la soldadura de hierro, pero ha ti si te se da bien la madera adelante.
Ya iremos viendo tus adelantos y veras como al final lo vas a disfrutar.

Saludos.

[Pastorgalactico]

Pastorgalactico

Obs: Cup de 3,3m
Refl 406mm F4,5  Dobson Gotorizado con Picgoto azimutal
Refr SW 120 F5
Cam: ASI120MC
Ocu ES 82°- 30-24- 18-14-11-8,8-6,7 4,7
Barlom Téleextender X2 - X3 Explorer 1"1/4
Fil: UHC -OIII- Astronomik
GUIDE 9.1

[pastorgalactico]

Hola;

Mira puedes ver como me construí  el mio ya hace un montón de años.

http://pastorgalactico.16mb.com/observatorio/

[Jaume Manuel]

Gracias a todos por los comentarios.
Pastorgaláctico, gracias por el enlace, pero ya  lo tenía te llevo siguiendo desde hace tiempo, he usado tu modelo de observatorio para diseñar el mío. Espero que no te importe. Enhorabuena por el proyecto.

Sikkim, sí tengo planos, los saqué de un antiguo enlace de astrosurf: http://www.astrosurf.com/consell_obs/sp/observsp/cupulassp.htm
allí encontrarás todo lo necesario para la construcción de la cúpula octogonal, yo la hago así aunque la base es circular ya que para motorizar el giro la opción octogonal era más complicada.

Saludos y preguntad cualquier cosa en la que pueda ayudar.

[Antonio I]

¿La cúpula de estos observatorios debería tener mecanizado su giro, no? porque sino habría que girarlo a mano mientras el telescopio girase y no se podría controlar telemáticamente el telescopio alejado de la cúpula. En ese caso ¿no es más práctico un simple tejadillo corredizo, como he visto alguno, en el que todo el horizonte permanezca abierto durante la observación?. Por supuesto que protegerá menos del frío pero para astrofotografía dará más independencia. No sé si me pierdo algo.

¡Astrónomos del mundo, uníos y apagad la luz!

[sikkim]

Hola;

Mira puedes ver como me construí  el mio ya hace un montón de años.

http://pastorgalactico.16mb.com/observatorio/

Que bien te ha quedado !!
Tomo nota de tu opción circular , pues el mío tengo que hacerlo el tejado de casa y pensaba hacer la base cuadrada , pero redonda queda muy bien .

Felicidades.

[sikkim]

Gracias a todos por los comentarios.
Pastorgaláctico, gracias por el enlace, pero ya  lo tenía te llevo siguiendo desde hace tiempo, he usado tu modelo de observatorio para diseñar el mío. Espero que no te importe. Enhorabuena por el proyecto.

Sikkim, sí tengo planos, los saqué de un antiguo enlace de astrosurf: http://www.astrosurf.com/consell_obs/sp/observsp/cupulassp.htm
allí encontrarás todo lo necesario para la construcción de la cúpula octogonal, yo la hago así aunque la base es circular ya que para motorizar el giro la opción octogonal era más complicada.

Saludos y preguntad cualquier cosa en la que pueda ayudar.

Gracias Jaume por el enlace , ¿ como lo llevas ? .... NO fotos  .... no Observatorio

[sikkim]

¿La cúpula de estos observatorios debería tener mecanizado su giro, no? porque sino habría que girarlo a mano mientras el telescopio girase y no se podría controlar telemáticamente el telescopio alejado de la cúpula. En ese caso ¿no es más práctico un simple tejadillo corredizo, como he visto alguno, en el que todo el horizonte permanezca abierto durante la observación?. Por supuesto que protegerá menos del frío pero para astrofotografía dará más independencia. No sé si me pierdo algo.

Está claro que motorizado sería lo ideal , fijate la cantidad de cúpulas motorizadas


[url=http://www.astroshop.es/observatorios/17


Pero si no te llega el bolsillo , la mueves a mano , ¿ noo ? y desde luego como bien dices , si vas a utilizar el observatorio telematicamente  lo tendrás que motorizar , pero un techo corredizo también , ¿ noo ?

[kyv]

Qué envidia me dais!
Pastor galáctico muy buen reportaje de la construcción de un señor observatorio, sí señor.

Celestron C11, Neq6 pro II".
ASI290mm, ASI224MC, filtros R, G, B, ir685, ir742

[Jaume Manuel]

Hola a todos, pues sigo con el proyecto. La parte de obra está lista, embaldosado y puerta. Ahora estoy construyendo la cúpula, quizás esta semana quede lista a falta de pintar.
Es un trabajo tedioso y lento pero estoy muy ilusionado.
La cúpula irá motorizada por eso varié el proyecto del octógono por una circunferencia.
Mañana pondré fotos para que podáis ver como queda.

Saludos.

[Jaume Manuel]

El techo corredero es una buena opción y más sencilla, debe ser que me gusta complicarme la vida  .
Elegí cúpula porque protege más de la contaminación lumínica y del rocío siempre que no mires al cénit, me planteé lo del techo pero al final decidí cúpula.

Saludos y buenos cielos.

[Antonio I]

Desde luego que la cúpula motorizada es la mejor opción por lo que dices y también porque están el observador y el material más protegidos, además mola ante los vecinos.

Pero una cúpula sin motorizar es como un scalectric a cuerda  y supongo que pronto se queda corto, a menos que se construya con posibilidad de motorizarla en el futuro.

Un techo corredizo majo es el de Timothy Ferris en Seeing in the dark, pero también sirve uno simple con rodamientos que se deslice por dos carriles sobre una caseta de herramientas de jardín. Y por supuesto, un techo corredizo quedará abierto para observar toda la cúpula del cielo hasta que se cierre.

Y para reírse, más elemental aún era el cobertizo de jardín donde guardaba Patrick Moore su telescopio artesano, que sale en algún documental suyo y que parece una caseta de perro.

Saludos y buenos cielos

[Jaume Manuel]

Añado las fotos de la cúpula en su proceso final. Queda la puerta corredera y pintar.
Espero que os guste !

 IMG_20151205_134736 b.jpg (60.97 KB, 640x480 - visto 112 veces.)

 IMG_20151222_160441 c.jpg (40.44 KB, 640x480 - visto 122 veces.)

 IMG_20151222_160503 d.jpg (32.76 KB, 640x480 - visto 110 veces.)

[Bufot]

De vicio!!
Deseando verlo acabado y que lo disfrutas con buenos cielos!

SW EQ-8 Pro - Orion Atlas EQ-G // APM107 f/4.9 - Vixen Visac VC200L f6.4 - FS60C
ASI1600MM-C - QHY5III 174 - ASI120MM / SXAO

Mirar al cielo y decir que solo son estrellas es como abrir un libro y pensar que solo son letras.

[sikkim]

ostras!!!!!    Que guapa !!!!!

es muy grande , parece de casi 3 mts .

las costillas centrales parecen dobladas y deben hacer unos 3 cms .

Làstima que estés tan lejos .

A ver como te queda cuando la pongas en su sitio , ¿ tienes algunas fotos del detalle de la corona donde irá apoyada ?

¿ como has pensado motorizarla ? , ¿ con algún kit de esos que venden para las de fibra ?



[Antonio I]

Procura impermeabilizarla y aislarla bien (quizá con alguna imprimación de material bituminoso o de fibra de vidrio como el del casco de los barcos ?) y pintura resistente a la radiación solar y la intemperie.El sol y la lluvia (en general la humedad) son los principales enemigos de la madera. Tampoco sería mala idea cubrirla con una funda plástica cuando no se use (quizá me pase, pero a veces cuando llueve - llueve).

Enhorabuena y que la disfruteis muchos años

[salvams]

Genial trabajo Jaume! Seguro que disfrutarás de lo lindo ahí!
La verdad que con el equipamiento e instalaciones que tenéis muchos del foro me estais dando una envidia brutal

[sikkim]

Yo te recomendaria que les apliques una capa de fibra de vidrio, es muy fácil de poner , seca en unas horas y luego le aplicas una una capa de Gelcoat blanco , te puedes  olvidar del mantenimiento de la cúpula .

[Jaume Manuel]

Muchas gracias por los comentarios. Tenía pensado pintarla con dos manos de fondo y dos manos de pintura de barco.
La cúpula mide 2,90 y la madera es de 20 mm en doble, cuando esté colocada en las ruedas y montada pondré más fotos.
Y sí, cuando no la use estará protegida por una lona.

Felices fiestas a todos.

[Carlesa25]

Yo te recomendaria que les apliques una capa de fibra de vidrio, es muy fácil de poner , seca en unas horas y luego le aplicas una una capa de Gelcoat blanco , te puedes  olvidar del mantenimiento de la cúpula .

Hola: Puedo dar fe de ello, la cúpula (2,5 mtrs de diámetro)  que autoconstruí hace más de 30 años, el recubrimiento de fibra de vidrio está perfecto y sin ninguna protección adicional, cada cinco o siete año un repaso de pintura y listos, las partes de madera, puerta y marco de acceso las he tenido que cambiar ya unas cuantas veces y ahora necesita otro cambio y estoy pensando alternativas.

Me permito aconsejarte que uses la estructura actual como molde para aplicar la fibra de vidrio (mínimo dos capas) la madera de ahora con el tiempo se pudrirá (por más lonas que pongas) pero la fibra se mantendrá y la cúpula seguirá prestando su servicio perfectamente e impetrable al gua, la puerta y el marco de ésta si puedes FORRARLOS de fibra, es lo que pienso hacer yo en esta próxima reparación ( cuando pueda) que también tendré que repasar y reparar las partes metálicas (riel de soporte y giro  así como las tiras de la estructura) en resumen todo lo que no está protegido por la fibra de vidrio. Saludos.

Telescopio-A: RITCHEY-CHRETIEN:  152mm f/1370mm-f/9+Reductor x0.75_(f/6.75)
Telescopio-B: VISIONKING-Refractor: 90mm f/500mm-f/5,6+ES MPCC F.Flatt. EDAPO.
Guiado:         OAG Skywatcher + Cámara QHY 5II-L
Cámara   I:    Canon 1100D-Modificada + Filtro Clip CLS-CCD+Refrigeración Brico Personal.
Cámara  II:    Canon 550D - Modificada y Refrigerada+Filtro UHC+UVIR de 2"
Cámara III:    iNova Nebula NBB-CX (CMOS) Refrigerada
Montura:       AZ-EQ5 GT

[Jaume Manuel]

Hola a todos, ya la tengo colocada sobre las ruedas. Ahora toca motor ,luz y todo lo demás.
Gracias por el consejo, tengo decidido que en verano la forraré de fibra de vidrio con poliéster y gel coat.
Será lo mejor, sería  una lástima que con todo el trabajo que me ha llevado el clima la deteriore.
A ver si mañana cuelgo unas fotos.

Saludos y buenos cielos.

[sikkim]

Esas fotos Jose Manuel !!!!
No fotos , no cúpula , los detalles son importantes, que dificultades te has encontrado y como las has resuelto .

[Jaume Manuel]

Siento el  retraso ahí van las fotos.
Me falta el interior y algunas cositas, ayer lo estrené mirando el Catalina.
La diferencia es abismal, comodidad sobre todo.
Al final las ruedas que mejor rendimiento han dado son las de patines, llevan unos buenos rodamientos y son muy suaves,
lleva tres ruedas guía en la parte interior de la circunferencia que mantienen la cúpula centrada y seis ruedas por las que
desliza la estructura.
El motor es de limpiaparabrisas pero va algo justo así que le pondré dos.
Me falta el mecanismo de la puerta deslizante.
En el interior colocaré paneles de poliuretano de alta densidad de unos 3 cm pintado de negro con (idea de mi hermano) pintura para pizarra para poder escribir
coordenadas, evitará la condensación interior. Las coordenadas las uso para buscar con el dobson en altura y azimut, algo rudimentario pero efectivo.
Cuando tenga el interior más acabado pongo más fotos.

Saludos a todos.

 Imagen 104.jpg (17.77 KB, 400x300 - visto 113 veces.)

 Imagen 105.jpg (12.53 KB, 400x300 - visto 107 veces.)

[sikkim]

Te ha quedado muy bien , aunque parece mucha luz en el interior .

[Jaume Manuel]

Muchas gracias!!
Sí, tengo otra opción que solo enciende un pequeño LED rojo, la encendí para que se viera más la foto.
Hay luz blanca y luz roja.
Estoy encantado con ella, de momento en visual y desde dentro el tema del giro es más fácil manual.

Iré colgando fotos del proceso de giro y demás cosas.

[nuwanda]

Que pedazo de trabajos hacéis, impresionante.
