[madaleno]

Ah y por cierto Madaleno, el sistema en el que combinamos el Arduino UNO con el shield L293D también se puede hacer wifi o bluetooth en el futuro, al ser las placas apilables tras unir el UNO con el L293D puedes poner sobre este el shield wifi. Por cuestiones de uso energético yo lo haría Bluetooth además estos son más baratos que los XBees wifi y consumen menos energía. Pero bueno vayamos todos poco a poco.

Es como un tetris.

  Gracias Susaron pero déjame que monte primero el UNO y que sea capaz de mover el motor
Por cierto crees que merece la pena el motor PG27 frente a otros ?

Takahashi TSC225
Takahashi TSA102
SW12" Go-to
Reductor Takahashi
QHY163M
Filtros RGB Astrodon
Filtros banda estrecha ZWO
Rueda motorizada 8 posiciónes ZWO
Enfocador y rotador Arduino

[Susaron]

No sé que decirte, por lo que he leído en el proyecto del MyFocuserPro tiene la ventaja de la cantidad de pasos que ofrece, y eso se traduce en precisión.
No sé si la ventaja será determinante frente al PG5, a mi me da que es para un control extremadamente fino gracias a la sonda de temperatura.
Tal vez para planetaria a alta focal si sea buena idea pero para CP no creo que ofrezca más ventajas. En cualquier caso es el que yo he pedido.

El caso es que valen igual así que.....
http://eu.stepperonline.com/gear-ratio-51-planetary-gearbox-with-nema-17-stepper-motor-17hs130404spg5-p-140.html
http://eu.stepperonline.com/gear-ratio-271-planetary-gearbox-with-nema-17-stepper-motor-17hs130404spg27-p-249.html

Saludos

[madaleno]

Otra vez a la carga con el proyecto..

Al final he comprado un Nema 17 normal sin reductora, creo que será suficiente y al montar correa y polea ya obtengo una reducción con lo que espero sea preciso, no lo he recibido todavía con lo que no puedo probarlo.

Ya he recibido el UNO y el L293D mas 2 pulsadores, led y otros conectores.

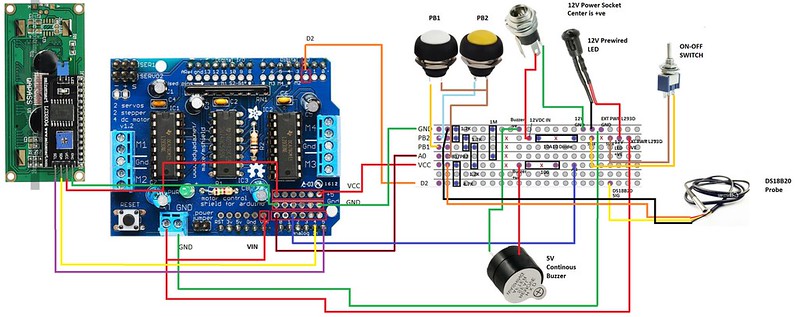

Con esto pienso que ya funcionaría pero la idea es montarlo parecido a esta imagen, pero sin Lcd ni sonda de temperatura, lo que no entiendo del dibujo es esa placa de la derecha donde van conectados diversos cables y conectores. Es una placa de pruebas u otro tipo que se deja todo ya montado en ella en el montaje final?

Veo también que hay que soldar unos pines en la placa L293, que tipo?, y según las instrucciones del sitio que me habéis puesto el jumper se deja puesto para proveer de corriente a la placa UNO, pero según he leído se puede freír esa placa con 12v...
Como podéis comprobar continuo con muchas dudas aunque ya voy comprendiendo algo de todo esto

[Susaron]

Buenas Madaleno,

Yo todavía estoy esperando algunas piezas como el LCD, tenía que haberla comprado en España.

Respondiendo a tu pregunta, el gráfico de puntos de la derecha para las conexiones es o bien una placa madre (motherboard en inglés) o una placa de conexiones PCB como esta :

http://www.ebay.es/itm/291286063743?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

Por un lado tienen los agujeros con un poco de cobre para hacer conexión eléctrica de lo que acoples, condensadores, resistencias etc..

Las motherboard sirven para hacer conexiones sin soldadura de estaño, y son muy útiles para ver como quedan las conexiones, una vez tenemos claro como quedan, se puede optimizar la distribución para que ocupe menos antes de pasar al pcb que es donde se suelda.

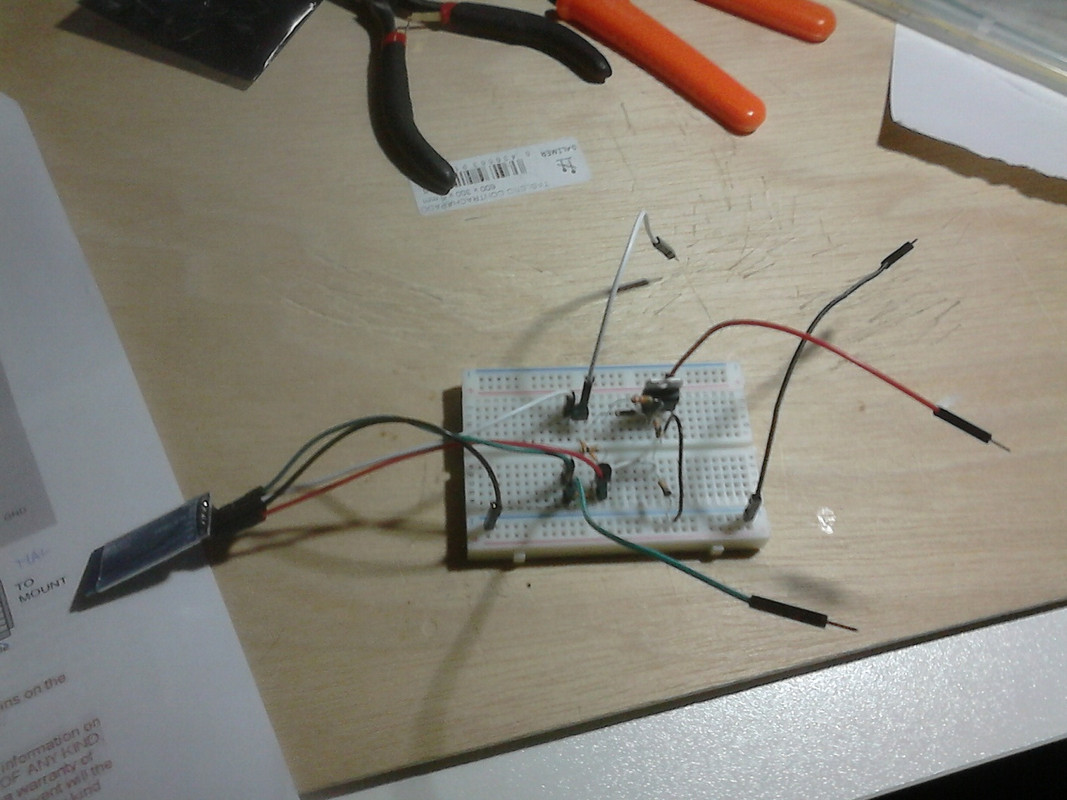

Mira te pongo dos fotos de ejemplo que he hecho este fin de semana de un EQDirect con Bluetooth, primero he probado las conexiones con la motherboard para ver que hago las conexiones del esquemático bien, y después he pasado al pcb como paso previo a soldar.




Los pines que menciona que hay que soldar son estos, por ejemplo

http://www.ebay.es/itm/151999148931?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

Puedes separarlos de uno en uno o en series.

[madaleno]

Hola Susaron,

Las motherboard las había visto y como están conectados los agujeros para hacer las pruebas necesarias, lo de las PCB no sabía pero seguro que es una de estas pues en una foto se aprecia una en el montaje, y estas PCB los taladros que tiene no están conectados de ninguna manera o lo están por filas o columnas?

De todas formas casi estoy por montar el modo sencillo que con lo que tengo conectando el motor solamente y la toma exterior 12v al L293 retirando el jumper ya debería funcionar.


Por cierto muy interesante el manejar Eqmod por bluetooth y quitar otro cable mas de en medio.

Saludos.

[Susaron]

No no están conectados, son puntos discretos, los "carriles" de conducción los haces tu mismo añadiendo estaño durante la soldadura, o soldando cables si la distancia es muy larga.

Lo del EQMod por Bluetooth lo tienes aquí, es de hecho mucho más sencillo que el enfocador.
http://eq-mod.sourceforge.net/eqdirect2.htm

Yo me lo estoy haciendo para la AZEQ5.

[madaleno]

Muy buenas,

Ya tengo el motor y estoy intentando cargar el programa en el Arduino para probar si funciona pero me salta un error al compilar, me dice fatal error AFMotor.h no encuentra el archivo o directorio

En una carpeta tengo los archivos:
Focuser168_L293D_M.ino
AFMotor.cpp
AFMotor
eepromanything

Teneis una idea de cual es el fallo?
Gracias..

[Susaron]

Esta es de la fáciles

A ver primero la solución y luego os hecho la chapa técnica.

Solución: lo que te falta es decirle al programa que estás compilando dónde están situadas esas librerías. El error que te sale es que cuando el programa compila, no encuentra ciertas librerías que necesita y por tanto da error.

Tienes los archivos pero no le has dicho a la IDE de Arduino dónde están, eso se hace de la siguiente manera:

En la barra de menús vete a Programa --> Incluir Libreria --> Anadir Libreria.zip

Arduino espera que le des los archivos en formato comprimido, busca la carpeta donde los tengas guardados, y selecciona la carpeta que incluye el AFMotor.h por ejemplo. Una vez incluida te debe aparecer tal y como te muestro en la siguiente foto


Eso lo tienes que hacer con todas las librerias que te aparezcan en el programa. Las librerias son subrutinas o funciones que incluyen funciones que el programa va a utilizar y que se programan aparte por eficiencia y limpieza a la hora de escribir código.

En Arduino todas las librerias que se van a usar se declaran al principio del programa, en el caso del L293 son las siguientes líneas:
#include <Arduino.h>
#include <AFMotor.h>                // needed for stepper motor and L293D shield
#include <OneWire.h>                // needed for DS18B20 temperature probe
#include <DallasTemperature.h>      // needed for DS18B20 temperature probe
#include <Wire.h>                   // needed for I2C
#include <EEPROM.h>                   // needed for EEPROM
#include "eepromanything.h"           // needed for EEPROM
#include <LCD.h>
#include <LiquidCrystal_I2C.h>

Algunas vienen de serie con Arduino como la EEPROM.h, LCD.h, Wire.h, otras son creadas por los programadores para añadir funcionalidad y por eso hay que "enseñar" al menos una vez a Arduino dónde están.

Si tienes alguna duda más me comentas.
Saludos.

[madaleno]

Hecho!!

Gracias Susaron

Voy a probar si se mueve el motor...

[madaleno]

Pues no, no es capaz de conectar el programa myFocserpro 2 con el Arduino  , me dice: error 0,2 no hay respuesta del controlador

[Susaron]

Conecta sólo el Arduino a través del usb al ordenador y carga el programa a ver si no te da errores.

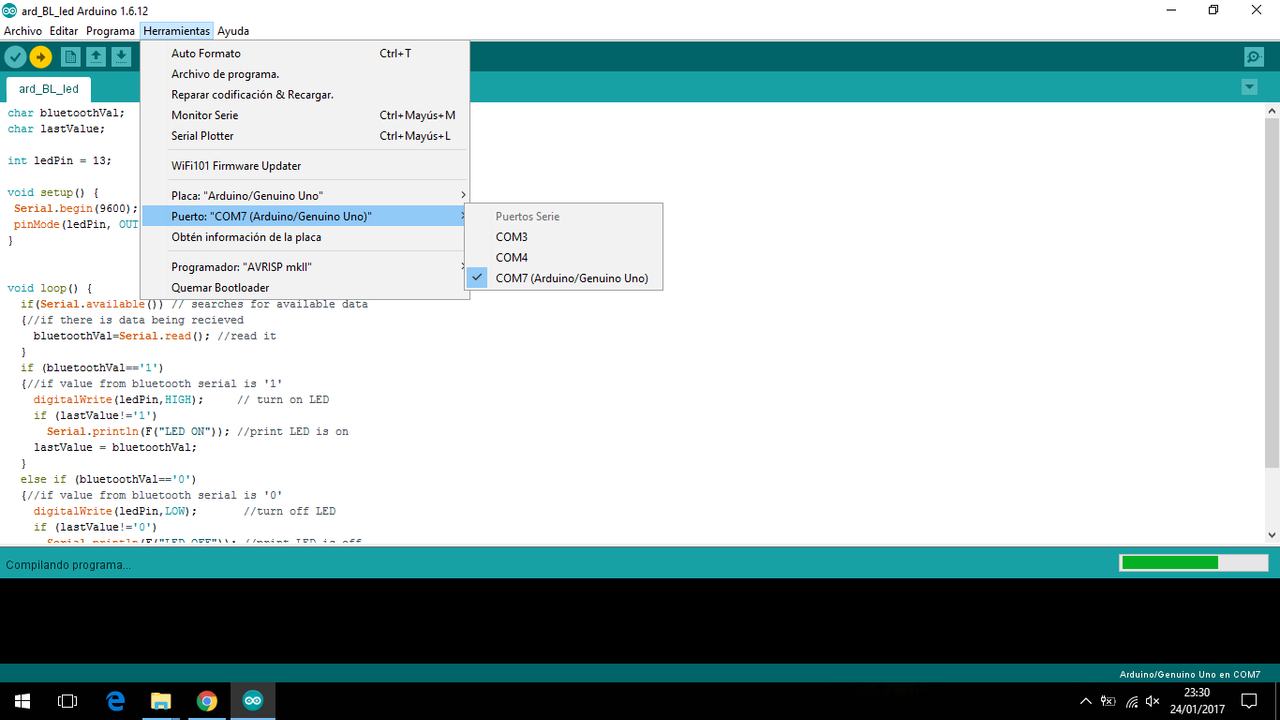

Ah y el reconocimiento de la placa Arduino por el puerto usb no es automática, hay que decirle a que puerto COM está enganchado

[madaleno]

El ordenador reconoce perfectamente al Arduino y ahora carga sin errores el programa y lo compila bien.

El programa para manejar el enfocador es el que da error, reconoce el puerto com he intenta conectarse pero da el error este:
Error: 02# invalid or no respponse from controller
COM Port has been disconnected

He separado el L293D y solo con el Arduino hace lo mismo

[LinP]

Hola.

Prueba a conectar el arduino a 5 o 12v y dale a programar.

Es arduino original por lo que veo. Te comento, yo tengo dos originales y otros tantos clónicos.

Me encontré con uno original que si no lo conectaba a los 5 o 12v no había forma de programarlo.

Otro tema es que no tengas bien instalados los drivers FTDI y por eso no te conecte. Se suelen instalar con la IDE pero quien sabe, a veces Windows hace lo que quiere.

C254/1200, C11 XLT, Taka CN212/2620, Taka FS60/355,TS115/800, Scopos 66/400, SW 80/400, SW 80/600ED, SW200/1200
SW HEQ5 SynScan, SW NEQ6, Manfrotto 055XPROB
EOS350D Baader mod., EOS40D, EOS70D, DMK 21AU04.AS, DMK 21AU618.AS, ASI120, Toucam Pro II SC1, Atik383L+, 428EX y algunas tuercas más.

http://www.magicearth.es - Página personal dedicada a la astronomía
http://www.spacecolors.com/gallery - Astrofoto y muchas otras cosas

[LinP]

Ahora leyendo más veo que lo has podido compilar y cargar

¿qué versión de myFocuser tienes puesta?

Está la 1.0.1.8 que funciona bien bajo XP
y después la 2.3.4.9 que esta va bien con Windows7

Tratándose del UNO siempre a 9600 Baudios

[madaleno]

Tengo la 2.3.6.5 bajo W10 y sí, a 9600 conectando el Arduino a 5v y el L293 a 12v

[LinP]

Bueno, el L293 no en principio no tiene nada que ver.

¿qué versión de firmware te has bajado?

[LinP]

prueba con esta, es para el L298N pero a ver si te lo reconoce.

http://www.magicearth.es/public/astronomo/Focuserv250_L298N_M_3A.ino

[madaleno]

Vale he cargado la version 250 y ahora si que lo reconoce, antes con la 167 0 168 no.

[Susaron]

Lo he probado y a mi me da problemas con la libreria LCD.h

[LinP]

Bien entonces

Lo malo de esta versión es que no sé si está preparada para el L293, es cuestión de mirarlo, si no te moviera el motor igual habría que tocar la configuración del firmware para que active determinados pines que tampoco es difícil.

En el L298N es:

// initialize the stepper library on pins 5 through 8:
Stepper mystepper(stepsPerRevolution, 8, 9, 10, 11);

quizás en el L293 sean otros.

[madaleno]

Lo he probado y a mi me da problemas con la libreria LCD.h

Con la versión 250 no me cargaba las librerias y lo que he hecho ha sido copiarlas en la carpeta Librerias del propio programa IDE y así las ha pillado sin problema

[madaleno]

Bien entonces

Lo malo de esta versión es que no sé si está preparada para el L293, es cuestión de mirarlo, si no te moviera el motor igual habría que tocar la configuración del firmware para que active determinados pines que tampoco es difícil.

En el L298N es:

// initialize the stepper library on pins 5 through 8:
Stepper mystepper(stepsPerRevolution, 8, 9, 10, 11);

quizás en el L293 sean otros.

SI hay algo raro pues no gira el motor, solo se mueve a golpecitos adelante y atras

[madaleno]

Bueno por hoy ya he conseguido avanzar, mañana mas.

Gracias a los dos por vuestra ayuda.

[LinP]

Creo recordar que esta versión no llevaba soporte para LCD.

Si te da golpecitos pueden ser varias cosas.

Una que la masa no esté puesta a común entre el arduino y el controlador pero tratándose de un Shield lo dudo.

Yo creo que deberás configurar los pines que activan el Shield, busca en el firmware que te he pasado esto:

// initialize the stepper library on pins 5 through 8:
Stepper mystepper(stepsPerRevolution, 8, 9, 10, 11);

deberás cambiar el 8,9,10,11 y por lo que use este Shield.

Mañana lo miramos, yo estoy que me caigo.... Zzzz

[Susaron]

A ver si lo voy mirando hoy a ratos.

[LinP]

Hola de nuevo.

Antes de retocar el firmware anterior prueba a cambiarlo por este, es específico para el Shield 293D

http://www.magicearth.es/public/astronomo/Focuserv250_L293D_F.ino

Es posible que se tenga que retocar alguna cosilla dependiendo del motor, aquí tienes el PDF por si surgen dudas:

http://www.magicearth.es/public/astronomo/myFocuserPro2.pdf

[madaleno]

Buenos días!

Me da la impresión que puede ser la conexión del motor que no sea la adecuada, es como si mandase un pulso en una dirección y al mismo tiempo en la contraria.

[Susaron]

Buenas,

He conseguido que al menos la verificación del programa no dé problemas, consultando un documento pdf de la carpeta LCD del repositorio, te dice dónde descargar las librerías necesarias, son:

https://bitbucket.org/fmalpartida/new-liquidcrystal/downloads

Saludos.

[madaleno]

Buenas,

He conseguido que al menos la verificación del programa no dé problemas, consultando un documento pdf de la carpeta LCD del repositorio, te dice dónde descargar las librerías necesarias, son:

https://bitbucket.org/fmalpartida/new-liquidcrystal/downloads

Saludos.

No no, si la verificación ya está bien y la carga del código también.

[Susaron]

Otra cosa,

El programa tiene al principio las siguientes líneas de
// stepper motor steps per full revolution using full steps
const int stepsPerRevolution = 1036;       // NEMA17-PG5 motor
// you need to change the above line to reflect your stepper motor, examples below
// const int stepsPerRevolution = 2048;    // 24BBYJ-48 motor, if half stepping multiply by 2
// const int stepsPerRevolution = 1036;    // NEMA17-PG5 motor, if half stepping multiply by 2
// const int stepsPerRevolution = 200;     // NEMA17 motor, if half stepping multiply by 2
// const int stepsPerRevolution = 5370;    // NEMA17-PG25 motor, if half stepping multiply by 2

Las líneas que empiezan por // son lineas comentadas que el programa ignora en su ejecución, asegúrate de poner la que corresponde a tu motor, si usas por ejemplo el NEMA 17 PG27 tendrías que hacer lo siguiente

// stepper motor steps per full revolution using full steps
// const int stepsPerRevolution = 1036;       // NEMA17-PG5 motor
// you need to change the above line to reflect your stepper motor, examples below
// const int stepsPerRevolution = 2048;    // 24BBYJ-48 motor, if half stepping multiply by 2
// const int stepsPerRevolution = 1036;    // NEMA17-PG5 motor, if half stepping multiply by 2
// const int stepsPerRevolution = 200;     // NEMA17 motor, if half stepping multiply by 2
const int stepsPerRevolution = 5370;    // NEMA17-PG27 motor, if half stepping multiply by 2
