Observatorio astronómico casero: Por fin!

Página: [1]    bajar  * y última página * Imprimir
Autor Tema: Observatorio astronómico casero: Por fin!  (Leído 2053 veces)
0
astrons:   votos: 0
onedich

*

desde: ago, 2014
mensajes: 73
clik ver los últimos

WWW


« del : Jue, 01-Feb-2018, UTC 20h.20m. »

Hola,

Tras varios meses recorriendo desguaces y removiendo entre hierros y restos de materiales de construcción comenzamos con esta caseta. Bueno , la idea fue mía pero a quien le tocó el grueso del curro fue a mi padre, un crack que entiende la ingeniería de la construcción como pocos. Soldaduras, aislamiento y todo lo que os muestro es todo obra suya.  Y para llegar a esto, muchas horas intercambiando ideas...muchas....
Decir que me he nutrido de otros tutoriales  tanto de este foro como de otros : Fran, Bufot etc. y también de un manual que me pasaron los compañeros del Club sobre construcción de observatorios amateur (Gracias a Ramón y Rubén) .   Sin todas esas fuentes de inspiración y esfuerzo por compartir tampoco  sería posible  este observatorio así que, gracias a todos los que, además de ser manitas, compartís vuestro conocimiento desinteresadamente. Los que , como yo, no somos manitas, a veces somos un poco pesados pidiendo que nos lo den todo masticado.
De todo este proceso he aprendido muchísimo.
La filosofía de este proyecto es la de hacer algo robusto y duradero con un coste asequible. De paso me propuse también reciclar algunos materiales .
Han colaborado también algunos vecinos y amigos aportando ideas. Vamos , que les he comido el tarro a todos durante una buena temporada. Como cada uno controlaba de una disciplina diferente, era más enriquecedor. Para rematar con la chapa , deciros que lo comparto por si  alguien le sirve de algo  y para que también critiquéis y me déis consejos para mejorarlo.
Valoré en su momento comprarme una casera y modificarla pero al final por un coste similar el conjunto se ve más sólido.
Aún no está rematado , y si alguien quiere más detalles sobre costes de material, donde conseguirlos etc,  se lo aclaro sin problema.


La caseta está tabicada y cuenta con 2 estancias:
-260x260 cm para el telescopio
-180x130 cm para la "oficina"
Es de techo corredizo con tejado a una agua ; es techo se desliza por un perfil en U gracias a 4 rodamientos.

MATERIALES CASETA

-Base hormigón (ya contaba con ella)
-Panel sándwich 40mm fachada
-Panel sándwich 40mm imitación teja
-Panel sándwich 40mm tejado plano
-Tubo cuadrado hueco 40x40x2mm
-Tubo cuadrado hueco 40x20x1,5mm
-2 Perfiles en U de acero inoxidable : 8 metros (guía techo corredizo)
-4 rodamientos
-Pernos spit  inox. 120mm
-Tornillos autoperforantes con arandela de goma 60mm
-Tornillos autoperforantes con arandela de goma 120mm
-Pintura de caucho
-Ángulos PVC 50x50mm
-Perfiles aluminio en U para las puertas
-Cerradura, manilla y bombín
-Adhesivo impermeabilizante : 5 tubos 200ml
-Tornillería variada
-Espuma de poliuretano
-Pintura antióxido gris plateado : 2l

COLUMNA

-Base hormigón 40x40x30 cm
-Pletina 30x30x10
-2 pletinas 20x20x10
-Espárrago del 16 , 100cm
-Tuercas y arandelas del 16 de inox
-Brida para EQ6

HERRAMIENTAS

-La cabeza y las manos de mi padre  OKOK
-Yo dando instrucciones  blush
-Soldadora arco y electrodos
-Amoladora y discos
-Pincel
-Taladro y brocas
-Nivel
-Destornilladores
-Metro
-Andamio

PD: para ahorrar un buen montón de dinero está hecho con restos de panel sándwich así que, cómo véis en las fotos, no dá la altura hasta el techo así que hubo que ensamblar un segundo panel; un retal , vamos. Pero es que el ahorro ha sido de varios cientos de euros...

Agradecimientos: Jesús (mi padre),María (madre),  Antonio y Primitivo (vecinos , Luís (Casca), Juanito y todos los compañeros del Clube Vega Astronomía.

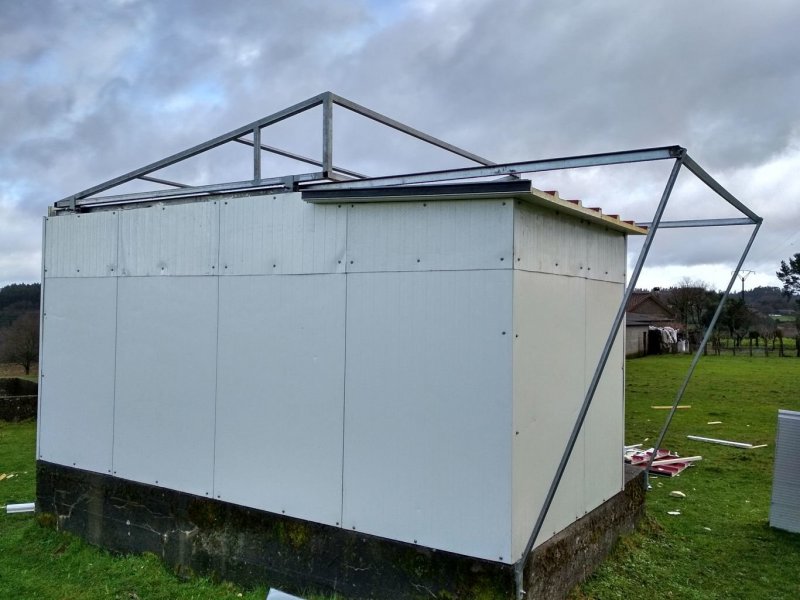

* IMG_20180201_161111_HDR-01.jpg (70.81 KB, 800x600 - visto 98 veces.)

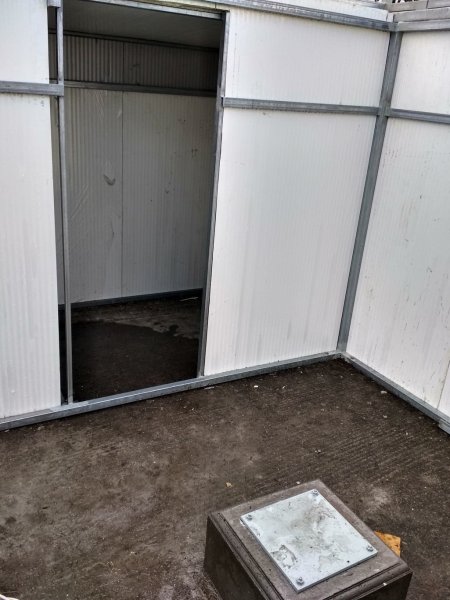

* IMG_20180201_161024_HDR-01.jpg (49.54 KB, 450x600 - visto 91 veces.)

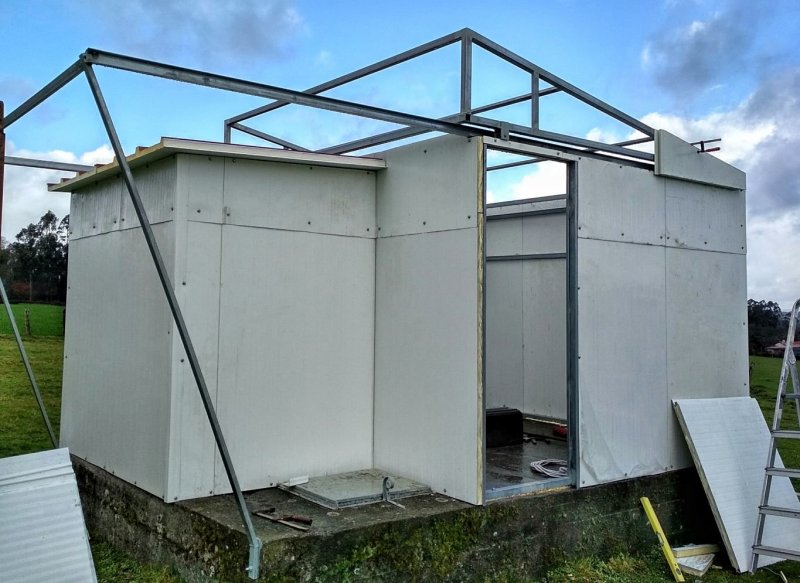

* IMG_20180201_205845-03.jpg (86.83 KB, 800x583 - visto 100 veces.)

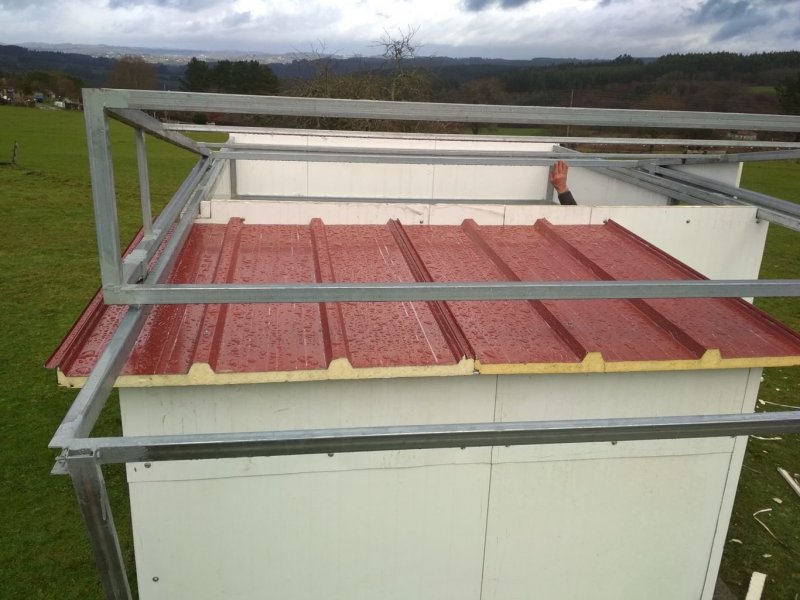

* IMG_20180201_155459-02.jpg (81.41 KB, 800x600 - visto 92 veces.)

NEQ-6 Pro II
TS 80/480mm APO // Maksutov-Newton 190/1000
550D mono cooled + 550D ir cut cooled
Guiado Lunático EZG 50 + QHY 5II mono
Nikon Action EX 10x50
Bresser Spezial Astro 20x80
DITO (Deneb International Toande Observatory)
http://www.arzuaestrelada.blogspot.com

« Últ. modif.: Jue, 01-Feb-2018, UTC 20h.34m. por onedich » En línea
Carlesa25

*


70  Masculino  Girona
desde: dic, 2015
mensajes: 1022
clik ver los últimos




« respuesta #1 del : Jue, 01-Feb-2018, UTC 20h.36m. »

Hola: Pues felicidades y que lo disfrutes muuuucho tiempo y nosotros veamos tus trabajos.  Saludos.

Telescopio-A: RITCHEY-CHRETIEN: 152mm f/1370mm-f/9+Reductor x0.75_(f/6.75)
Telescopio-B: VISIONKING-Refractor 90mm f/500mm f/5,6+ES MPCC F.Flatt. EDAPO.
Guiado:         Tasco 80 mm f/5
Guiado:         Cámara QHY 5II-L
Cámara:        Canon 1100D-Modificada + Filtro Clip-CLS-CCD+Clip-UVIR+SkyLim UV-IR 2"+UHC-2".+Skywatcher CL
Montura:       AZ-EQ5 GT

En línea
Peremoral
Amateur principiante

*


43  Masculino  Pallejà, BCN
desde: mar, 2010
mensajes: 87
clik ver los últimos

WWW


« respuesta #2 del : Jue, 01-Feb-2018, UTC 22h.44m. »

Estoy fascinado por el panel sandwich. Sin duda es una solución muy interesante.

¿Cuesta mucho cortarlo a la medida necesaria?
¿Que utilizas para las esquinas?

EOS400D sobre SW.ED80mm+Celestron Ad.Series GT5. Guiado Orion SSAG.

En línea
tisan

*


Masculino  Castellar del Vallès
desde: mar, 2016
mensajes: 251
clik ver los últimos




« respuesta #3 del : Jue, 01-Feb-2018, UTC 22h.47m. »

Ese Por fin me suena Sonreir. yo también tengo casi acabado el mio (ya colgare fotos en breve) y se la ilusión que se pone en ello.
Felicidades y a disfrutarlo que te esta quedando muy chulo.
Saludos

Telescopio: GSO 250/1250 deluxe Dobsonian telescope
                Bresser 130/650 Eq 3-II
Oculares:    Elfle 2'' 30mm, Explore Scientific 11mm 82° 1.25, Explore
                 Scientific 4.7mm 82° 1.25, Super Plössl 9mm, Plössl 25mm 10mm.
                 Barlow Baader Q-Turret 2.25x
Filtros:       Luna & Skyglow Optolong 2", UHC Optolong 2"
Prismaticos: Nikon 8x40 7.5º sporting II

En línea
onedich

*

desde: ago, 2014
mensajes: 73
clik ver los últimos

WWW


« respuesta #4 del : Jue, 01-Feb-2018, UTC 23h.03m. »

Gracias! Espero usar más el equipo que es el propósito de todo esto.

En línea
onedich

*

desde: ago, 2014
mensajes: 73
clik ver los últimos

WWW


« respuesta #5 del : Jue, 01-Feb-2018, UTC 23h.10m. »

Estoy fascinado por el panel sandwich. Sin duda es una solución muy interesante.

¿Cuesta mucho cortarlo a la medida necesaria?
¿Que utilizas para las esquinas?

Hola. No es complicado pero si más tedioso . Con la amoladora y discos para metal inox de 125mm sin problema.  Para montar un panel sobre el otro en la fachada hay que cortar una chapa, vaciar la espuma y montar la chapa que queda por encima del panel y remacharlo . Hemos dejado que monte 10cm para asegurar.
Las esquinas seguramente vayan con perfiles de PVC de 50x50mm y Sika . Está la opción de perfiles de aluminio remachados pero habría que hacerlos con plegadora y encarece.
Un saludo

En línea
onedich

*

desde: ago, 2014
mensajes: 73
clik ver los últimos

WWW


« respuesta #6 del : Jue, 01-Feb-2018, UTC 23h.11m. »

Pues ya contrastaremos resultados. Ánimo y a rematarlo OKOK

Ese Por fin me suena Sonreir. yo también tengo casi acabado el mio (ya colgare fotos en breve) y se la ilusión que se pone en ello.
Felicidades y a disfrutarlo que te esta quedando muy chulo.
Saludos

En línea
onedich

*

desde: ago, 2014
mensajes: 73
clik ver los últimos

WWW


« respuesta #7 del : Mar, 27-Feb-2018, UTC 03h.13m. »

Alguna foto más de los avances conseguidos.


* IMG_20180227_040815.jpg (34.51 KB, 382x600 - visto 65 veces.)

* IMG_20180227_041114.jpg (65.52 KB, 787x494 - visto 71 veces.)

En línea
madaleno

*


Masculino  Bustarviejo (Madrid)
desde: jun, 2015
mensajes: 2703
clik ver los últimos




« respuesta #8 del : Mar, 27-Feb-2018, UTC 08h.44m. »

Felicidades te está quedando de lujo  OKOK

Por cierto como está Doñana ahora, suelo bajar a Matalascañas en verano y este año daba pena la falta de agua...

Takahashi TSA102
Reductor Takahashi
QHY163M
Filtros RGB Astrodon
Filtros banda estrecha ZWO
Rueda motorizada 8 posiciónes ZWO
Enfocador y rotador Arduino

En línea
onedich

*

desde: ago, 2014
mensajes: 73
clik ver los últimos

WWW


« respuesta #9 del : Mié, 21-Mar-2018, UTC 21h.45m. »

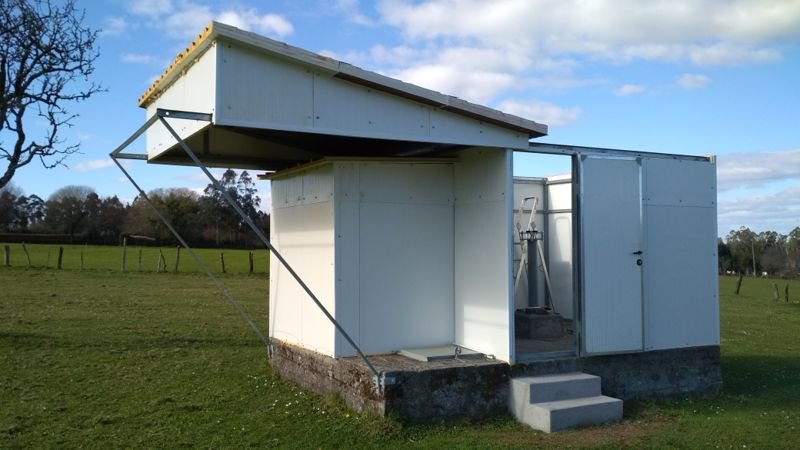

Alguna foto más de ls avances ...


* IMG_20180321_165630-01.jpg (60.43 KB, 800x450 - visto 74 veces.)

* IMG-20180319-WA0008-01.jpg (34.91 KB, 338x600 - visto 81 veces.)

En línea
onedich

*

desde: ago, 2014
mensajes: 73
clik ver los últimos

WWW


« respuesta #10 del : Lun, 28-May-2018, UTC 18h.31m. »

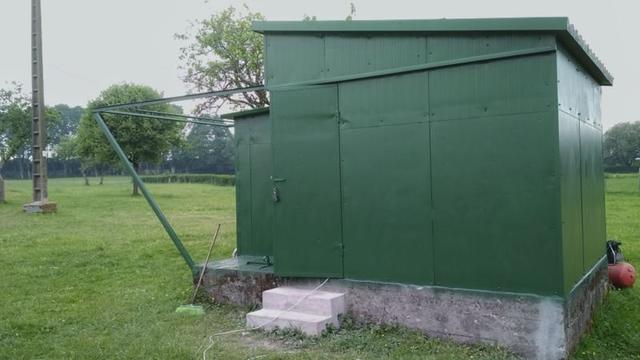

Últimos acabados estéticos y mimetizado con el entorno.


* IMG_20180528_195511-01.jpg (20.77 KB, 338x600 - visto 35 veces.)

* IMG_20180528_195249-01.jpg (57.64 KB, 800x450 - visto 44 veces.)

En línea
ReneTenerife
Desde la Selva Negra en Alemania.

*


Masculino  Alemania, Selva Negra
desde: nov, 2015
mensajes: 990
clik ver los últimos

WWW


« respuesta #11 del : Lun, 28-May-2018, UTC 19h.19m. »

Esta de lujo!!!!!!
Ahora a sacar tomas y ponerlos aqui.
Felicidades.
Un saludo
Rene

Rene
Alemania, Selva Negra
AZ EQ5 GT
SW 150/750 PDS
Camara Guia: ZWO ASI 120MC
Tubo Guia: SW 80/400
Astrofoto: Canon EOS 400 modificada
Paisajes: Canon EOS 100d
Filtros: Hutech IDAS LPS D1, Baader h-alpha 7nm
Ojetivos: Canon EFS 18-55 y EF 75-300
https://www.flickr.com/photos/137232976@N07/
https://m.facebook.com/Rene-Ried-NightSky-1694802557498252/

En línea
elpajare

*


Masculino  Girona
desde: ene, 2016
mensajes: 437
clik ver los últimos




« respuesta #12 del : Mar, 29-May-2018, UTC 07h.27m. »

El tener todo montado de forma permanente facilita mucho las cosas. Felicidades por el resultado y a practicar mucho cada noche clara.

Skywatcher 200/800- OMEGON RC 154/1370  y  TSOptics AP 72/432 FPL53

Risingtech IMX244 C, IMX178 C, IMX287 M, ASI1600 C, ATIK Infinity C

https://dso-browser.com/spa/profile/elpajare
https://www.flickr.com/gp/147618466@N03/V6866H
https://estrellasygalaxiasdesdecasa.blogspot.com.es

En línea
onedich

*

desde: ago, 2014
mensajes: 73
clik ver los últimos

WWW


« respuesta #13 del : Mar, 29-May-2018, UTC 08h.46m. »

Gracias a todos. A ver si el tiempo acompaña. Este año por el norte no tenemos tregua.
El objetivo último es usar el equipo y rentabilizarlo , pero sin renunciar a las astroquedadas  Sonrisa
Un saludo.

En línea
