Modificación SynScan Goto AZ tubo 5Kg

Página: [1]    bajar  * y última página * Imprimir
Autor Tema: Modificación SynScan Goto AZ tubo 5Kg  (Leído 4303 veces)
55
astrons: 3.29  votos: 1
BcnAbel

*


Masculino  Sabadell, Barcelona
desde: may, 2012
mensajes: 62
clik ver los últimos




« del : Lun, 03-Sep-2012, UTC 20h.51m. »

otro hilo "similar"
Reforzar tripode de acero para montura ecuatorial



Buenas:

En principio quería comentar la modificación que he realizado a esta montura de Skywatcher o Pentaflex.

Exactamente es la SynScan Goto versión Az, que comercializan bastantes tiendas.

Aqui la teneís:

http://www.astroshop.eu/alt-azimuth-with-goto/skywatcher-mount-az-synscan-goto/p,16089

Indagando por internet descubrí que es capaz de soportar hasta 5Kg de tubo  OKOK, pero que el problema en si no era el goto sino el trípode de aluminio que además de estar hueco por dentro no aporta mucha estabilidad al conjunto.

Bien os recuerdo que vamos a ir al límite real que nos indica el fabricante, asi que hemos de tomar una serie de medidas ya que mi tubo OTA pesa 4,9Kg

Modificaciones:

1.- En primer lugar la montura debe ser alimentada por una bateria, no por pilas. En carrefour hace tiempo compré por 20 euros un arrancador de batería de la marca HITEK, el cual el mismo cable para cargarla sirve en la montura para alimentarla por su conector de mechero

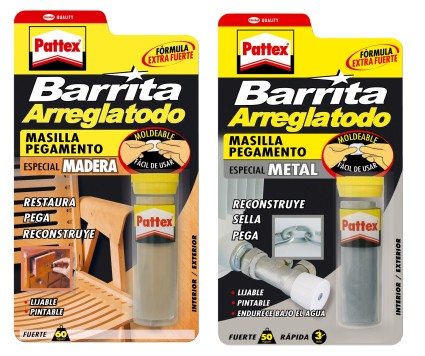

2.- Desarme todas las patas, quite algunos remaches y rellene de arena de playa las patas, volver a remachar se sobreentiende. En las que no se extienden la arena caía utilizé algo de pasta Pattex para impedir que hubieran huecos



3.- En la función (Rate) seleccionar 7 como máximo, así reducimos que los motores vayan a velocidad máxima.

4.- En vuestro tubo debéis hacer coincidir el centro de gravedad con el centro de la chapa que une al Goto, asi si cogéis el tubo por este punto quedará nivelado, no caerá para ningún lado, esto evita esfuerzo a los motores

5.- Debeís entrar en la configuración del sistema y en "Set Slew Limits" se han de colocar los valores para que nuestro nuevo tubo no choque contra el goto o el trípode.

6.- Apretar bien la bandeja y la tornillería, obvio pero sin pasarse

7.- En algunos tubos no extender del todo las patas

8.- Si os es posible no cabe decir que si podéis de alguna forma aligerar el peso del tubo, mejor que mejor, tornillos más cortos, otros focusers...

La estabilidad ha ganado con creces, actualmente tengo un 120/1000 refractor, 4,9Kg con soportes y el goto la acepta sin problemas, ahora eso si la montura pesa sobre 5,5Kg, tenerlo en cuenta a la hora de la potabilidad, mi conjunto pesa 11,5Kg.

Agradecimientos a Angela por conseguirme el tubo y colaborar con el bricolaje.


SW Reflector Newton 200/1200
SW Reflector Newton 130/650
Binoculares 10x50
Monturas Az-Goto y Dobson conexión Vixen

En línea
Sebtor
chico de los recados

*


Masculino
desde: sep, 2006
mensajes: 26218
clik ver los últimos




« respuesta #1 del : Lun, 03-Sep-2012, UTC 21h.29m. »

interesante
supongo que pierde la ligereza que alguien puede buscar en éstos equipos ...  pero claro, ya estamos en un 120/1000


no cimbretéa con el tubo ese largo ?
hay alguna "posición" peligrosa ?


En línea
Ripoll531

*


40  Masculino  Valencia
desde: sep, 2011
mensajes: 443
clik ver los últimos




« respuesta #2 del : Mar, 04-Sep-2012, UTC 16h.08m. »

Pues a mi me viene de perlas porque tengo una de esas guardando polvo asi que gracias.

Skywatcher Newton 200/1000 Bd,Ts Ed80/560
Pentaflex refractor 60/700
Neq 6,Az goto
Filtros Astronomik Cls,Baader OIII 8 nm,Baader Ha 7nm,Baader SII 8 nm
Oculares 1´25":Omegon Super Plössl 4mm,10mm,25mm,Hyperion 5mm
Oculares 2":Sw apex 28mm,apex 42mm
Ccd Brightstar Mammut L429,Canon 1100D No mod.,ocular electr. Pentaflex,Luna Qhy 5 Mono
Bin.Celestron 8x42

En línea
BcnAbel

*


Masculino  Sabadell, Barcelona
desde: may, 2012
mensajes: 62
clik ver los últimos




« respuesta #3 del : Mar, 04-Sep-2012, UTC 20h.10m. »

Pues para muestra un botón:



Y aquí un detalle del anclaje modificado para adaptarla a las anillas de sujeción:



Si cimbrea o no, pues poca diferencia he encontrado entre el tubo de origen 80/910 y este.

No he encontrado ninguna dificultad, eso si, como indico delimitar en el paso 5 donde puede chocar el tubo con nuestra montura.

El hecho es que otros modelos de telescopios de pesos similares también pueden adaptarse y 5Kg empieza a estar bastante bien para el modesto equipo de que hablamos. He visto ofertas con esta montura por 200 euros con un modesto refractor de 60 que puedes vender como tubo guia.

Cuando pueda realizar más seguimientos y tengamos buenos cielos os comentaré que tal se comporta el refractor 120/1000

En línea
Ripoll531

*


40  Masculino  Valencia
desde: sep, 2011
mensajes: 443
clik ver los últimos




« respuesta #4 del : Mié, 05-Sep-2012, UTC 09h.25m. »

Estaría bien poner una lista de Ota´s candidatos para esa montura modificada.

En línea
BcnAbel

*


Masculino  Sabadell, Barcelona
desde: may, 2012
mensajes: 62
clik ver los últimos




« respuesta #5 del : Jue, 06-Sep-2012, UTC 18h.43m. »

He hecho un leve sondeo de los OTA's candidatos:
(De estos hacia abajo lo que queráis, no carguéis mas de 5Kg de tubo)

- Skywatcher Telescope N 150/750 Explorer BD OTA


- Celestron Telescope N 130/650 Astromaster


- Skywatcher Telescope AC 120/1000 EvoStar BD OTA


- Bresser Telescope N 130/1000 Messier OTA


- Bresser Telescope AC 102/1000 Messier OTA


- Skywatcher Maksutov telescope MC 127/1500 SkyMax BD (3,5Kg sin problemas con la mayoría de Maksutov)

En línea
Sebtor
chico de los recados

*


Masculino
desde: sep, 2006
mensajes: 26218
clik ver los últimos




« respuesta #6 del : Sáb, 08-Sep-2012, UTC 04h.46m. »

aaargh,  ese astromaster ahí en medio me daña la vista !  (además, ya se vende directamente ese tubo en alguna montura SLT o similar sin "modificar")


lo del 150mm , bueno si aguanta el refractor de 120mm   pues


aunque realmente, empieza a parecer un tunning extremo,  de esos del canal Discovery Max


--------

el que lo haga, que se asegure bien bien BIEN de la estabilidad del conjunto, probándolo de día, y ojo con las pruebas

En línea
Ripoll531

*


40  Masculino  Valencia
desde: sep, 2011
mensajes: 443
clik ver los últimos




« respuesta #7 del : Sáb, 08-Sep-2012, UTC 07h.05m. »

Yo creo que lo ideal sería el Mak,por su peso y longitud.Y porque sería lo ideal ya que estamos optimizando un equipo fácilmente transportable.

En línea
BcnAbel

*


Masculino  Sabadell, Barcelona
desde: may, 2012
mensajes: 62
clik ver los últimos




« respuesta #8 del : Sáb, 08-Sep-2012, UTC 13h.09m. »

Para el Mak no creo que haga falta el brico. Simplemente apretando la tornilleria y que el conjunto sea bien homogéneo será suficiente para ese peso y esa longitud de tubo.

Sebtor, he incluido tubos que se venden OTA y el que comentas no, porque hay gente que los consigue en el mercado de segunda mano.

Precisamente de Reflector de 150 pesa 0,1Kg más que el Refractor de 120

En línea
Sebtor
chico de los recados

*


Masculino
desde: sep, 2006
mensajes: 26218
clik ver los últimos




« respuesta #9 del : Sáb, 08-Sep-2012, UTC 16h.52m. »

si si, los hacía "igual" de peso,  y por tanto más problemático el refractor por largo ,  por eso por eso


el 130/650 con ese punto rojo adosado,  bffff...    le tengo manía,  pero es que lo he visto in situ,  y queda muy bien en fotos, pero a la hora de la verdad, es poco más que un juguete elaborado   ( y daba un poquitín por saco el bicho la verdad  XD , aunque eso puede ser cuestión de adaptarse).   Por el esfuerzo de transportar y montarlo, si algo mas ligero, pero no sustituye "en escalón inferior" a un 150/750 decente, es lo mismo y tienes menos !

En línea
