TUTORIAL de Recepción LowCost de Satélites y espacio radioeléctrico general


SDR ( del inglés Software Defined Radio), Radio definida por software.



Abro este hilo con la intención de dar a conocer la recepción low-cost de satélites y demás emisiones terrestres.  Y por low-cost, me refiero a algo verdaderamente low-cost, todo lo que se puede ver en este hilo es recibido mediante un receptor sdr con chip RTL2832U-r820t2 que viene costando entre 6-25€ dependiendo de la web o tienda, y una antena fabricada con un coste no superior a 8-10€, o incluso 0 si tenemos metales para aprovechar y un poco de cable "antena tv".

Como ejemplo de algunas cosas que podemos recibir: satélites meteorológicos noaa y meteor, iss, evas espaciales, satélites amateur, globos sonda, radioastronomía, radio observación de meteoros y aparato eléctrico, aviones....... la lista es casi interminable.


Pongo una serie de tutoriales de fabricación propia, y os animo desde aquí al que le interese el cacharreo o simplemente escuchar que sobrevuela por nuestras cabezas el ponerse manos a la obra.











TEORÍA:



¿QUE ES SDR?



Radio definida por software o SDR ( del inglés Software Defined Radio) es un sistema de radiocomunicaciones donde los componentes típicamente implementados en hardware (mezcladores, filtros, amplificadores, moduladores/demoduladores, detectores, etc) son implementados en software, utilizando una computadora personal u otros dispositivos de computación embebida.


RTL-SDR



RTL-SDR es una radio definida por software en el que utilizamos un dongle DVB-T Sintonizador de TV basado en el chipset RTL2832U y un sintonizador(tuner).



FIN DE LA TEORÍA









ALGUNAS UTILIDADES:



  • Escucha de conversaciones de control de tráfico de aeronaves. ATC.
  • Posicionamiento de aeronaves como un radar con la decodificación ADSB.
  • Decodificación ACARS.
  • Escaneado de conversaciones por radio abiertas.
  • Decodificación de las transmisiones de voz digitales cifrados.
  • Posicionamiento naval como un radar con la decodificación AIS.
  • Descifrado tráfico buscapersonas POCSAG / FLEX.
  • Análisis en busca de teléfonos inalámbricos y monitores para bebés.
  • Seguimiento y recepción de datos de agencias meteorológica en globos meteorológicos.
  • Seguimiento de globos sonda para la recuperación de la carga útil o recepción de datos diversos.
  • Recepción de los sensores de temperatura inalámbricos y sensores de medidor de potencia inalámbricos.
  • Escucha de VHF, UHF y parte de HF de radioaficionados.
  • Decodificar paquetes APRS, RTTY, CW etc de radioaficionados.
  • Recepción de TV analógica y digital.
  • Sniffing de señales GSM.
  • Usar el RTL-SDR en su dispositivo Android como un escáner de radio portátil.(Cable otg necesario).
  • Recepción de señales GPS.
  • Usar RTL-SDR como un analizador de espectro.
  • Recepción de imágenes de satélites meteorológicos NOAA.
  • Recepción de satélites amateur y otros, y la Estación Espacial Internacional.
  • Radioastronomía.
  • Monitoreo de dispersión de meteoros (estrellas fugaces).
  • Escuchar la radio FM, y decodificación de la información RDS.
  • Recepción de radio DAB difusión.
  • Señales de los terminales de datos móviles de taxis.
  • Escucha de conversaciones Policía / Ambulancia / Bomberos / EMS no cifrados.

Usando un convertidor

o modificando el pincho se accede a la HF (onda corta).

  • -Decodificación de las comunicaciones digitales aficionados radioaficionados como CW / PSK / RTTY / SSTV.
  • -Recibir WeatherFax HF.
  • -Recepción de radio de onda corta de radio digital monodial (DRM).
  • -Escuchar la radio de onda corta internacional.
  • -Buscando señales de radar como el radar del horizonte (OTH), y las señales de HAARP





ELECCIÓN DEL DONGLE USB



Todo RTL2832U va acompañado de un tuner o sintonizador.

Diferentes tuner y el rango de frecuencias que abarcan:

Tuner    ------------------------     Frequency range

*Elonics E4000 ----   52 – 2200 MHz brecha entre 1100 MHz y 1250 MHz
*Rafael Micro R820T ------------   24 – 1766 MHz
*Fitipower FC0013 --------------   22 – 1100 MHz
*Fitipower FC0012   --------------     22 – 948.6 MHz
*FCI FC2580   ---     146 – 308 MHz y 438 – 924 MHz (brecha en medio)

El recomendado es el Rafael Micro R820T o mejor aún su versión más reciente R820T2



Algunos ejemplos de pinchos. Buscad la combinación RTL2832U + R820T (u otro tuner si lo prefieres):


/USB2-0-Digital-DVB-T-HDTV-TV-RTL-SDR-DAB-FM-R820T-ANTENA-SINTONIZADOR-RECEPTOR-
https://www.ebay.es/itm/DVB-T-DAB-FM-Sintonizador-de-TV-digital-SDR-RTL2832U-R820T-con-antena-nuevo-
NooElec-NESDR-Nano-USB-SDR-DVB-T-Receiver-RTL2832U-R820T-Tuner-MCX-White-/171177363816?pt=UK_Computing_Video_Capture_TV_Tuner_Cards










EMPEZAMOS







ÉSTO ES BÁSICO:



Para poder hacer uso SDR del pincho necesitamos instalar unos drivers especiales para esto, los llamados driver ZADIG:

NO SE INSTALARAN LOS DRIVER QUE VIENEN CON EL PINCHO EN CD





Instalación de drivers:



1.- Se conecta el pincho al pc y dejamos que windows instale por su cuenta los drivers que el vea necesarios.
2.- Se procederá a instalar los driver ZADIG para el uso del pincho como SDR. No se instalan los controladores del disco que vienen con el.


Bajar la última versión de esta web.
https://zadig.akeo.ie/


Enlaces directos:

- Windows 7, vista, 8.
https://zadig.akeo.ie/downloads/zadig_2.1.0.exe

- Windows XP:
https://zadig.akeo.ie/downloads/zadig_xp_2.1.0.exe


Versiones anteriores:https://sourceforge.net/projects/libwdi/files/zadig/



Al ejecutar, saldrá esta pantalla:


1.-Pinchamos en "Options" y marcamos "list all devices"

2.-En el desplegable buscamos entre los dispositivo que aparezcan, el que haga que aparezcan los mismos datos que en el circulo marcado en rojo.

3.-Por último pinchamos en el botón marcado en azul. Esperamos que termine el proceso y cerramos el instalador.


Con ello tenemos los drivers instalados.









PROGRAMA BÁSICO SDR



SDRSHARP: Con este programa podemos surcar, escuchar, grabar etc las ondas de radio que capta nuestro pincho usb.

Manual:
https://www.qsl.net/pu1xtb/Manual_Sdrsharp.pdf

Instalador:
https://sdrsharp.com/downloads/sdr-install.zip




Existen más programas SDR.







CONFIGURACIÓN BÁSICA: (en modo stop)


Pinchamos en "configure".

Sample Rate: es el tamaño del espectro visualizado, a mayor numero mayor requerimientos de pc. Recomendado sobre 2 MSPS.

Las 3 casillas desactivadas.

RF Gain con antena de serie al máximo.





FRECUENCIAS Y MODOS MÁS COMUNES:



-ATC: Entre 118-134 mhz. Modo AM. Bandwitch 15000
-FM comercial: Entre 87-108 mhz. Modo WFM. Bandwitch 250.000
-Satelites: 29 mhz, 137 mhz, 145 mhz, 435-437 mhz. Modos NFM, WFM, CW, SSB. Bandwitch variados.
-PMR(Walkies libres): 446-446.100 mhz. Modo NFM. Bandwitch 15000
-Banda aficionados 2m: 144-148 mhz. Modo NFM. Bandwitch 15000
-Banda aficionados 70cm: 430-440mhz. Modo NFM. Bandwitch 15000
-Onda corta: 24.5 - 28.5 mhz. Modos: AM, USB, LSB, CW. Bandwitch variados.
-Banda Marina: 156-164 mhz. Modo: NFM. Bandwitch 15000.
-Servicios varios(taxis etc). 137-174mhz. Modo NFM.. Bandwitch 15000


ISS: Estación espacial internacional.


Modo NFM. Bandwitch variado.
145.800 Mhz, (worldwide) Voice, ARISS, SSTV
145.825 Mhz, (worldwide) Packet

Funcube:


145.935 MHz BPSK Telemetry 30 or 300 mW.    Modo USB.
145.950 – 145.970 MHz Downlink.    Modo USB


Web para identificar sonidos:

https://www.rtl-sdr.com/signal-identification-guide/

https://scan93.free.fr/Echantillons.htm

https://www.kb9ukd.com/digital/







Calibrar el pincho.



No es obligatorio, aunque si recomendable.

Descargar este programa y ejecutarlo desde la raíz de C:

https://rtlsdr.org/files/kalibrate-win-release.zip


1. Abrir cmd en modo administrador

2. Entrar dentro de la carpeta de kalibrate

3- Introducimos el comando: kal -s GSM900    y pulsamos intro, tardara un poco en terminar el proceso.
Nos mostrar una lista tipo:
chan: xx (xxxxxxmhz * xxxxxxxmhz) power: yyyyyyyyy
Nos interesa fijarnos en cual canal(xx) nos da mas potencia(yyyyyyyyy)

4-Tecleamos kal -c numerocanaldemayorpotencia y pulsamos intro.

Cuando finalice nos dará un mensaje:
Average absolute error XX.XXX ppm

Este valor xx.xxx ppm tenemos que introducirlo dentro del sdrsharp en configure en la casilla "frecuency correction".










TUTORIAL BÁSICO DE ANTENAS



Una antena es un dispositivo metálico cuya misión es recibir(y emitir) ondas radioeléctricas. Las antenas convierten las señales electromagnéticas en ondas eléctricas y viceversa.

Su tamaño va ligado en la mayoría de ocasiones a la longitud de onda de la frecuencia optima de trabajo, Frecuencias altas tendrán una antena más pequeña que frecuencias bajas.




Recomendaciones para mejorar la recepción:



1. -Antena en exterior en alto, lo ideal seria que la antena tuviese visión directa de todo el horizonte.

2. -Antena "cortada" a la longitud de onda que deseemos trabajar.

3. -Antena y cable lejos de fuentes de interferencias como cables eléctricos, electrodomésticos y otras antenas.

4. -Longitud mínima posible del cable desde la antena al receptor, y que el cable sea de calidad.




Cálculo de la longitud de onda a una frecuencia dada:



300 / FRECUENCIAENMHZ = LONGITUD DE ONDA EN METROS

O, usar la siguiente calculadora:

https://www.wavelengthcalculator.com/wlc-es-calculadora-longitud-de-onda-frecuencia.php





Dipolo

, la más sencilla de las antenas, el alambre a mayor grosor mejor recepción, cobre recomendado aunque puede usarse acero o aluminio. Se coloca en vertical, para satélites en horizontal.

Dispone de 2 brazos, cada uno del tamaño de 1/4 de onda, por lo que el dipolo medirá en total la mitad del tamaño de onda para la frecuencia que queramos cortarlo.




Algunas longitudes de onda: (Se dividirá entre 2 para el tamaño total del dipolo)

Recepción emisoras FM comerciales: 309cm.
Recepción ATC, tráfico aéreo: 238cm
Radioaficionados 144mhz: 208cm
AIS, posicionamiento naval: 185cm
Walkies Libres PMR: 67cm
ADSB, posicionamiento aéreo: 27cm.












.





.



DIVERSOS MANUALES ESPECÍFICOS



.



.



















Manual para recibir ADS-B






Necesitamos instalar ADSB#, este programa captará la señales Ads-b que envían los aviones y las deja a disposición de otros programas para que las interpreten.

Viene incluido en la carpeta de SDRSHARP, también dejo un enlace para descargar ADSB#:
https://sdrsharp.com/downloads/adsbsharp.zip


Ejecutamos y se selecciona en "device" el pincho usb (ezcap usb dbv-t...) , se pulsa "Start" y se deja en segundo plano. (comprobar que el donde pone frames/sec se mueva el número y no ponga 0 continuamente, esto indica que está recibiendo)




-----------------------------

Ahora hay que

instalar virtual radar server

, este programa interpreta gráficamente los datos recibidos por el ADSB#

https://www.virtualradarserver.co.uk/


Aquí el enlace directo:
https://www.virtualradarserver.co.uk/Files/VirtualRadarSetup.exe

Ahora hay que configurar el virtual radar para que coja los datos que está proporcionando sdrsharp.

1. Se abre virtual radar, pinchamos en "tools" y en "options"

2. Pinchamos en "receivers" y en "new".

Y se pone tal cual está en la imagen de abajo, AVR or Beast Raw Feed, port 47806







Y pulsamos ok.


Y luego en receivers hay que ponerlo como en la imagen.






Y pulsamos en ok y cerramos la ventana.



Y ahora solo queda pinchar en las dirección en azul del círculo que marco y abrirá la sesión en el explorador de internet.




Tiene que estar siempre el primer programa abierto y en start ya que ese manda los datos a este último.


Instalación de siluetas y banderas.


Bajar este pack:

https://me    ga.co.nz/#!TEZQHZZQ!YD3Scg__OtWcEGbKQX28_NcFOW3McRcyTRxXDVrXzT0
Include file key

(unir el espacio entre "e" y "g" de mega)

https://bayfiles.net/file/18Ljd/BuzP8e/flagsiluetasbasstation.7z


En esa ventana que se accede por "tools" "options" debes configurar la ruta de cada carpeta cuando lo descomprimas. (no tiene que ser la misma ruta que la imagen)




--------------------------

Mostrar datos en km y metros.


2.- Pincha en menu (circulo rojo) y en options y en la nueva ventana se cambian.






--------------------------------------------------------------


Se puede utilizar el pincho para aportar datos a la web https://www.flightradar24.com/ entre otras.

https://www.flightradar24.com/software


Se obtienen 7 días gratis de premium por cada vez que compartas datos.


.




.




.




.



Manual para recibir satélites Noaa.



Se necesitan 3 programas.

SDRSHARP (para el que no lo tenga)
https://sdrsharp.com/downloads/sdr-install.zip

WXtoIMG
https://www.wxtoimg.com/downloads/

VIRTUAL CABLE o similar. (O puentear con un cable la salida de audio a la entrada line-in.)

(version trial que mete un sonido cada x tiempo) (el que le interese que lo compre o busque alternativa)
https://software.muzychenko.net/trials/vac413.zip

----------------------------------




Satelites NOAA activos y frecuencia:



NOAA 15---- 137.620 MHZ.

NOAA 18---- 137.9125 MHZ

NOAA 19---- 137.100 MHZ

----------------------------------


Una vez instalados los tres programas.


---------------------------------

Abrimos wxtoimg y nos aparecerá esta pantalla que tenemos que rellenar con nuestras coordenadas y altura y aceptamos.




Ahora vamos a configurar el programa para que escuche del SDRSHAP a través del VIRTUAL CABLE.

Pinchamos en "OPTIONS" y en "RECORDING OPTIONS"


Hay que seleccionar el virtual audio cable.




Ahora vamos a
actualizar los pases de los satélites.
Recomendable hacerlo cada 2 o 3 días. (si se usa a diario, si no cada vez que abramos el programa)



Una vez actualizado si pulsamos debajo de Update Keplers, en "satelite past list" podemos ver un listado de los pases en los próximos días.





Ahora vamos a recibir. Pinchamos en "file", "RECORD"


Y en autorecord, el programa queda listo para empezar a escuchar cuando el satélite pasa por encima nuestro.



Abajo nos muestra el satélite, posición, FRECUENCIA (esta hay que sintonizarla en el sdrshap) y hora en UTC.



-------------------------------------------------------------------------



Abrimos el sdrsharp unos minutos antes de pasar el satélite.


Tenemos que configurarlo en WFM, bandwich entre 35000-40000, Af-gain (volumen sdrsharp) en las últimas posiciones, y el output en virtual audio cable.

Y darle a START.

Por último hay que sintonizar la frecuencia que nos proporciona el wxtoimg abajo.



-------------------------------------------------------------------------



Cuando el satélite ya se encuentra sobre nosotros hay que controlar que la esquina inferior derecha del wxtoimg donde pone vol. xxxx esté en verde, esto lo controlamos con el afgain del sdrsharp.



Por el efecto doopler la señal nos entrará un poco por encima de la frecuencia dada del satélite e ira bajando de ésta cuando se vaya alejando, hay que ir ajustando poco a poco la frecuencia para tener centrada la escucha. Para esto meterle algo de zoom al sdrshap.


Hay que esperar a que el contador llegue a 100 (numero 76% en la imagen).

El programa automáticamente decodificará la imagen. El programa crea una carpeta en "mis imágenes" con el audio grabado, imágenes, raw etc.

Una vez acabado podemos cerrar el sdrsharp.

Algunos buenos resultados:







VÍDEO DEL PROCESO, DOPPLER CORREGIDO AUTOMÁTICAMENTE POR ORBITRON










.





.





.




.



Satélites Orbcomm


Lista de satélites:


FM-01 not enabled/dead
FM-02 not enabled/dead
FM-03 not enabled/dead
FM-04 137.6875MHz
FM-05
FM-06
FM-07 137.8000MHz
FM-08 137.8000MHz
FM-09 137.2000MHz
FM-10 137.8000MHz
FM-11 137.8000MHz
FM-12 137.2000MHz
FM-13 137.2250MHz
FM-14 137.2500MHz
FM-15 137.2250MHz
FM-16 137.2500MHz
FM-17 not enabled/dead
FM-18 137.2250MHz
FM-19 137.2500MHz
FM-20 137.2250MHz
FM-21 137.7125MHz
FM-22 not enabled/dead
FM-23 137.7125MHz
FM-24 not enabled/dead
FM-25 not enabled/dead
FM-26 not enabled/dead
FM-27
FM-28 not enabled/dead
FM-29 not enabled/dead
FM-30 137.6625MHz
FM-31 137.4400MHz
FM-32 137.4600MHz
FM-33 not enabled/dead
FM-34 137.4400MHz
FM-35 137.4400MHz
FM-36 137.4400MHz


Programa para decodificar los paquetes.


https://www.coaa.co.uk/orbcommplotter.htm

Se instala el programa y ejecuta, solo hay que pulsar el circulo verde "start".


Configuración de sdrsharp:

Modo NFM, bandwich como mínimo a 15000, output Virtual Audio Cable.




.




.




.




.


Recibir telemetría satélite Funcube



Frecuencias de trabajo del satelite:


Uplink 435.150 – 435.130 MHz
Downlink 145.950 – 145.970 MHz
Telemetry: 145.935 MHz BPSK Modo USB.


Aquí podemos hacer el seguimiento:
https://www.n2yo.com/?s=39444

O en orbitron abrir el tle "amateur" y seleccionarlo.


--------------------------------------------

Hace falta este programa:

https://download.funcube.org.uk/FUNcube_Dashboard_v820.msi
https://funcube.org.uk/working-documents/funcube-telemetry-dashboard/



Configuramos dentro de "file", "setting" en "input device" el VirtualAudioCable.

Para recibir pinchamos en "Capture" y y marcamos "capture from soundcard"

---------------------------------------


Sintonizamos la frecuencia de telemetría en el sdrsharp, modo USB y sacamos el audio por el virtual cable. Por el efecto doppler la frecuencia no será fija, llegará un poco por encima y terminará un poco por abajo, tenemos que ir siguiéndola.








.




.





.




.


Recibir packets de la Estación Espacial Internacional (ISS)



Como es lógico necesitamos saber el momento de pase sobre nuestra localización:
https://www.isstracker.com/ u otras muchas webs.

Programas tipo orbitron o similares.


Frecuencia:
145.825 Mhz, (worldwide) Packet
145.800 Mhz, (worldwide) Voice, ARISS, SSTV

Hay que tener en cuenta el efecto doppler. Entrará por una frecuencia un poco superior e irá descendiendo. Entra sobre 145.829




Necesitamos el programa Qtmm AFSK1200 Decoder
https://sourceforge.net/projects/qtmm/

1.-Una vez instalado y ejecutado AFSK1200:
Seleccionar en imput el VirtualAudio Cable y pulsamos el botón triangular de "play"(start decode").

2.-En sdrsharp:
Ponemos modo wfm, bandwitch 12000-14000, salida de sonido por virtual audio cable.



Es importante ajustar el AF GAIN del srdsrhap para que el AFSK1200 decoder muestre la barra de entrada en verde.

Si la recepción es débil no podrá hacer su trabajo el AFSK1200.












.


.





.



.


RECIBIR TELEMETRÍA GLOBOS SONDA METEOROLÓGICOS.



Las sondas trabajan entre 400 y 406 mhz, 403 mhz es lo mas común. Necesitamos una señal mínimo 10db sobre ruido de fondo.

Normalmente se lanzan 2 sondas al día, sobre las 11 de la mañana  una y las 11 de la noche la otra.

Estaciones de lanzamiento Españolas:


EA-1: La Coruña
EA-2: Madrid-Barajas
EA-3: Murcia
EA-4: Palma son Bonet
EA-5: Santander
EA-6: Zaragoza
EA-7: Barcelona
EA-8: Sort (Lleida)
EA9-1 : Guimar-Tenerife
EA-10 : Urdaibai

Aquí hay un poco mas de información:
https://www.radiosonde.eu/RS00-S/RS02K-S.html





-Descargar sondemonitor:

https://www.coaa.co.uk/sondemonitor.htm

Enlace directo:

https://www.coaa.co.uk/sondemonitor6_1_6_9.exe





-Configuración sdrsharp: NFM, bandwich sobre 6500-7500, "filter audio" desmarcado, filter order 10, sacar sonido por el virtualaudiocable.







-Abrimos sondemonitor y seleccionamos como entrada el virtual audio cable:




-Seleccionamos SGP, que es el tipo de sonda que normalmente se utiliza (RS92SGP).





Ahora el programa iniciará la calibración y debemos esperar a que llegue a 100%. (Calibration). Si las "luces" solo están rojas no estamos recibiendo con suficiente fuerza o la señal está entrando muy baja o muy fuerte.





Una vez calibrado ya empezará a darnos los datos.







.


.





.



.





RECIBIR SATÉLITE METEOROLÓGICO RUSO METEOR-M N2



Programas necesarios:



-SDRSHARP

-LRPTRX.EXE https://www.dropbox.com/s/qq1fjyitpa3j14o/software.zip

-LRPToffLineDecoder https://ftp://meteor2soft:meteor2soft.pass@ftp.robonuka.ru/LRPToffLineDecoder_2014.09.22.0010.zip






FRECUENCIA DEL SATÉLITE:


137.100 MHZ






POSICIÓN DEL SATÉLITE:


En orbitron cargar el TLE "weather" o en la siguiente web:

https://www.satview.org/?sat_id=40069U










.
Configurar el Sample Rate del SDRSharp a 0.25 MSPS.






.
Grabar el Baseband a 16 bits durante el pase centrado en 137.100 MHZ (no hace falta corregir doppler).



-Aspecto de la señal, Hace falta mínimo 15db sobre fondo.















.
Abrir el archivo wav grabado con LRPTrx.exe




1.-Pulsamos en "1" "change" y abrimos el archivo grabado con SDRSharp. En "5" "output filename" pulsamos en "change" y creamos un archivo "nombre.raw"

2.-Pulsamos en "2" "RUN"

3.-Arrastramos el deslizador hasta el centro buscando la zona central de pase que debe haberse recibido con mas fuerza.

4.-Debe aparecer los 4 círculos si la señal esta correcta "4".


SI LA SEÑAL ESTA CORRECTA

Cerramos el programa LRPTrx y lo volvemos a abrir.

1.-Repetimos el proceso 1 anterior.
2.-Pulsamos RUN y ESPERAMOS HASTA QUE TERMINE, NO TOCAMOS EL DESLIZADOR. Tardará unos minutos.
3.-Cuando termine, pulsamos STOP, Y QUIT.


SI NO NOS APARECEN LOS 4 CÍRCULOS

En el programa, abajo aparece la opción "SymbolRate" a 72000, lo cambiamos a 80000 y probamos de nuevo, si siguen sin aparecer los 4 círculos no hemos recibido suficientemente fuerte la señal o existe algún otro problema.












.
Abrimos LRPToffLineDecoder, pulsamos en 72(o en 80 si hemos decodificado el archivo en symbolrate=80000) y abrimos el archivo raw procedente del LRPTrx que estará en el casilla marcada con el 5. Tardara unos minutos en completar el proceso.





Cuando finalice pulsamos en "GENERATE RGB" y en la nueva pantalla en SAVE, guardara automáticamente el archivo en la misma ruta donde hemos cogido el RAW.










Y listo. No es complicado. El proceso no está afinado aún y se producen algunos cortes en la imagen, estamos usando un programa creado para el Meteor M1 que difiere un poco con el M2 que estamos trabajando.


[/html]Otro tutorial en inglés:
https://www.rtl-sdr.com/wp-content/uploads/2014/09/Happysat_Meteosat_LRPT_Tutorial.pdf






.


.


Programa para corregir la perspectiva del METEOR-M2


https://myweb.tiscali.co.uk/wxsatellite/smoothmet.exe


.


.














.





.



VARIADO




ESCUCHANDO UN PASEO ESPACIAL RUSO EN LA ESTACIÓN ESPACIAL INTERNACIONAL







RECIBIENDO SSTV DE LOS SATELITES SATCOM AMERICANOS USADO POR PIRATAS BRASILEÑOS(ENTRE OTROS)










- - -

vilchez

**

avatarc

Granada
desde: nov, 2014
mensajes: 1545
clik ver los últimos




minimensaje
« respuesta #1 del : Dom, 14 Jun 2015, 10:37 UTC »

Recibiendo telemetría del cubesat EO-80 (QB50p2) hace unos minutos.
https://www.amsat.org/?page_id=2948




- - -

mgtroyas
Binoviewer ftw

**

avatarc

Pedes in terra ad sidera visus

41  Madrid
desde: ene, 2014
mensajes: 865
clik ver los últimos

WWW


minimensaje
« respuesta #2 del : Lun, 15 Jun 2015, 08:21 UTC »

Fantástica explicación la que has recopilado aquí. Como ingeniero de telecomunicación, aunque más especializado en el área de telemática que en transmisión, me has traído muchos recuerdos, y creo que voy a sacar un tiempo para montarlo y ver hasta dónde puedo llegar.

Lo dicho muchas gracias por compartirlo tan bien explicado.

« Últ. modif.: Lun, 15 Jun 2015, 08:23 UTC por mgtroyas »
- - -

vilchez

**

avatarc

Granada
desde: nov, 2014
mensajes: 1545
clik ver los últimos




minimensaje
« respuesta #3 del : Lun, 15 Jun 2015, 13:15 UTC »

Una pase del satélite meteorológico Noaa-19, recibido hace unos minutos.


- - -

vilchez

**

avatarc

Granada
desde: nov, 2014
mensajes: 1545
clik ver los últimos




minimensaje
« respuesta #4 del : Lun, 15 Jun 2015, 13:18 UTC »

muchas gracias por compartirlo tan bien explicado.

 OKOK OKOK

Cuidado que engancha¡¡¡

Tienen cientos de utilidades los cacharros estos, yo vivo en una zona un poco alejado de todo y transmisiones terrestres tengo pocas, aunque tampoco son las que me interesan, yo apunto hacia arriba casi siempre, pero en ciudades y zonas pobladas hay un sin fin de transmisiones de todo tipo que dan mucho juego, lo digo por el que no este interesado en satélites, no es ni mucho menos su única utilidad.


- - -

Sebtor

**

avatarc


desde: sep, 2006
mensajes: 27850
clik ver los últimos




minimensaje
« respuesta #5 del : Mar, 16 Jun 2015, 00:19 UTC »

pero que caña de hilo !
Sonrisa

- - -

zaknafein69

**

avatarc

Madrid
desde: jun, 2013
mensajes: 166
clik ver los últimos




minimensaje
« respuesta #6 del : Mar, 16 Jun 2015, 07:15 UTC »

, y creo que voy a sacar un tiempo para montarlo y ver hasta dónde puedo llegar.

.

Lo mismo que yo... Menuda asignatura dura era Antenas... La aprobé con un 5 pelao y porque ayudaron un poquito porque la criba fue significativa...  flasheado  flasheado

¡ Eco, eco, eco, viva San Teleco !  tomaya  tomaya

- - -

noiser

**

avatarc

Levante
desde: ene, 2012
mensajes: 1034
clik ver los últimos




minimensaje
« respuesta #7 del : Mar, 16 Jun 2015, 09:16 UTC »

Se me queda grande.  Sonreir
Hilo votado.  OKOK

- - -

vilchez

**

avatarc

Granada
desde: nov, 2014
mensajes: 1545
clik ver los últimos




minimensaje
« respuesta #8 del : Mar, 16 Jun 2015, 12:46 UTC »

Hilo votado.  OKOK

Puede parecer mucho porque aparecen varios tutoriales, pero centrándose uno por uno no es complicado.

Para escuchar trafico atc y aficionados y otras transmisiones abiertas es muy muy sencillo.

- - -

Altar5

**

avatarb

51
desde: feb, 2013
mensajes: 506
clik ver los últimos

WWW


minimensaje
« respuesta #9 del : Mar, 16 Jun 2015, 20:55 UTC »

Uhhff, de verdad que yo alucino. Chico, me quito el sombrero ante tal magnitud de datos y explicaciones. De verdad que consigues encenderme el gusanillo.

Un abrazo Sonrisa Sonrisa Sonrisa

- - -

vilchez

**

avatarc

Granada
desde: nov, 2014
mensajes: 1545
clik ver los últimos




minimensaje
« respuesta #10 del : Sáb, 20 Jun 2015, 11:47 UTC »

Pase de esta mañana del satélite meteorológico ruso Meteor M2 en órbita de 819 x 828 km, 98,8°. Ha enviado canales rojo, verde e infrarrojo.

Canal verde:



Si se descarga la imagen se puede ver a mucha mayor resolución:  https://i.imgur.com/mQd0Bni.jpg

- - -

vilchez

**

avatarc

Granada
desde: nov, 2014
mensajes: 1545
clik ver los últimos




minimensaje
« respuesta #11 del : Jue, 20 Ago 2015, 11:09 UTC »

Pase de esta mañana del satélite ruso Meteor M2.


Canal verde:








Canal Rojo, Verde e Infrarrojo:

- - -

Clemente

**

avatarc

46  Durango
desde: may, 2015
mensajes: 93
clik ver los últimos




minimensaje
« respuesta #12 del : Lun, 27 Abr 2020, 08:31 UTC »

Es una pasada todo lo que se puede hacer con ese pincho! estoy tan alucinado que ya lo he pedido. En estos tiempos en los que toca estar en casa no será mala distracción.

Me he puesto a mirar un poco de teoría de antenas y me surgen dudas. ¿Podrías explicar la antena que usas tú? Con una simple antena dipolo puedes captar algo? yo sólo veo medio horizonte, y con obstáculos. Sería bueno que me montara una Yagi? o es perder el tiempo? Por otra parte, para señales con frecuencias similares, es necesario hacer una antena para cada una? o pillas un ancho de banda y luego las aplicaciones filtran la frecuencia que necesitan?

Has conseguido hacer algo de radioastronomía? detectar la señal de júpiter o así? o son palabras mayores?

Gracias!

- - -

PepCM

**
Vic, BCN
desde: jul, 2014
mensajes: 128
clik ver los últimos




minimensaje
« respuesta #13 del : Lun, 27 Abr 2020, 10:05 UTC »



Has conseguido hacer algo de radioastronomía? detectar la señal de júpiter o


Me sumo a las preguntas de Clemente.


Enviado desde mi iPhone utilizando Tapatalk

- - -

vilchez

**

avatarc

Granada
desde: nov, 2014
mensajes: 1545
clik ver los últimos




minimensaje
« respuesta #14 del : Lun, 27 Abr 2020, 14:57 UTC »



Utilizo una antena de polarización derecha, tipo turnstile, son antenas que trabajan muy bien con satélites(son para satélites) que mayormente es lo que hago. Hace unos 6 años que la fabriqué, me costó unos meses conseguir una muy buena afinación, ya no me acuerdo de medidas y demás, en el tejado está funcionando a las 1000 maravillas desde entonces.

La señal de Júpiter la pillaba con un escáner de mano que tenía antes, tengo un vídeo.






Se han perdido muchas imágenes de este hilo, no tengo copia para recuperarlas. Espero que con el texto sea suficiente.


- - -

Clemente

**

avatarc

46  Durango
desde: may, 2015
mensajes: 93
clik ver los últimos




minimensaje
« respuesta #15 del : Dom, 07 Jun 2020, 08:11 UTC »

Me llegó el pincho hace unos días y es una pasada. Con una antena dipolo hecha con varillas de un tendedero se recibe mucha señal y eso sin poner la antena en el tejado, tan sólo sacándola al exterior. También he cazado algún avión que otro (creo que no pasan demasiados) con una antenita dipolo hecha con dos alambres de cobre. En fin, un pasatiempo muy adictivo!

- - -

LinP

**

avatarc

Àger
desde: sep, 2010
mensajes: 1940
clik ver los últimos

WWW


minimensaje
« respuesta #16 del : Lun, 08 Jun 2020, 06:11 UTC »

Me llegó el pincho hace unos días y es una pasada. Con una antena dipolo

Hola.

Pues es todo un mundo, yo que llevo años enganchadillo al tema de la radio y con estos pinchos me siento como un niño con juguetes nuevos.

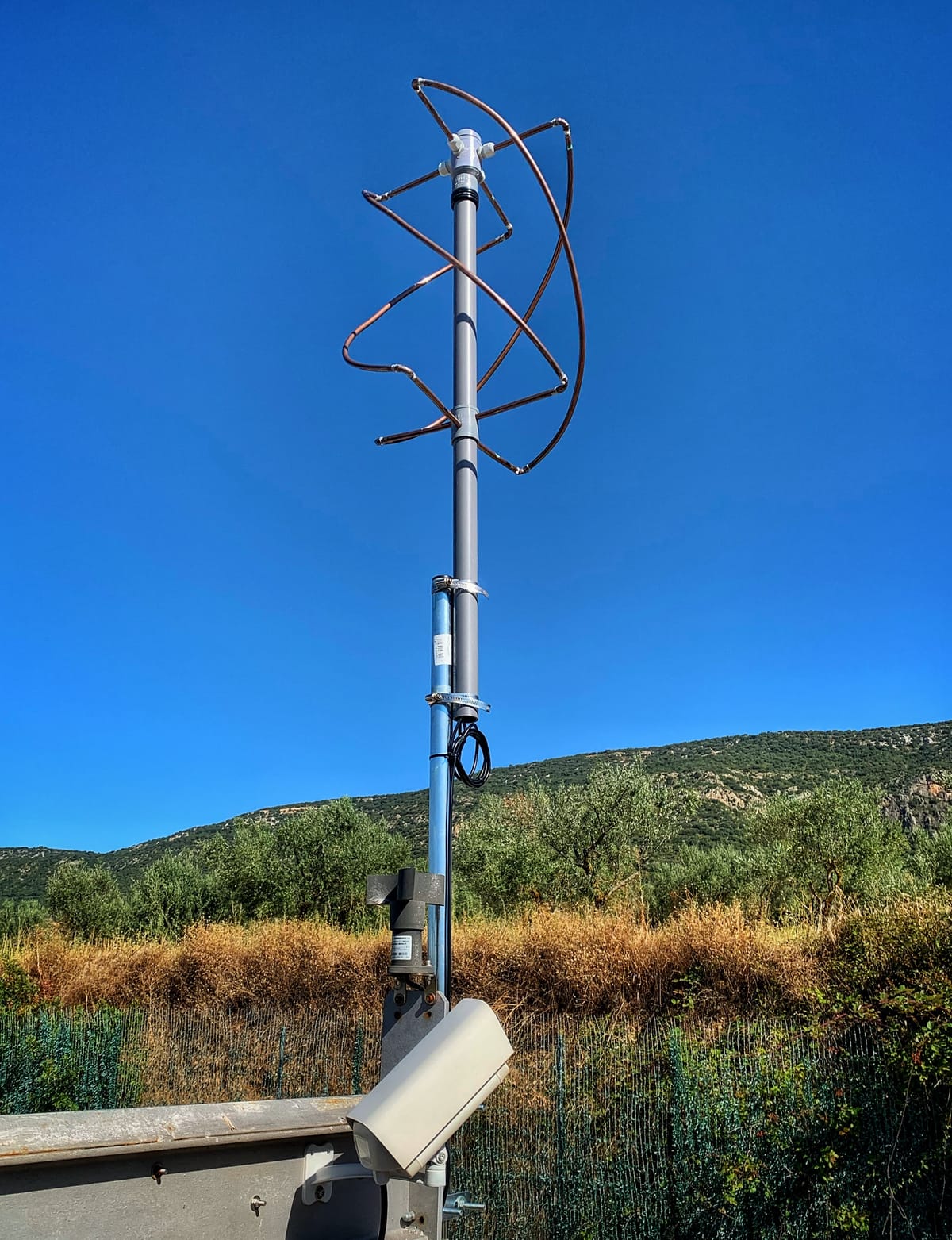

Para meteorológicos he probado con la típica dipolo simple en V y también con una QFH, ambas funcionan muy bien, la Turnstile también es una buena opción y si a la entrada del receptor le colocas un SAWBird como previo y filtro pasabanda la cosa mejora aún más. Sonrisa

Se pueden hacer los cálculos aquí, no es difícil.

https://jcoppens.com/ant/index.php

Hace poco me hice un servidor por TCP que abarca frecuencias de 100Khz hasta 50Mhz y ahora estoy liado con otro que acabo de conectar a un LNB y su correspondiente parábolica de 85cm para recibir el EsHail 2 (satélite de radioaficionados), la verdad es que es un mundo.

Saludos.


- - -

Clemente

**

avatarc

46  Durango
desde: may, 2015
mensajes: 93
clik ver los últimos




minimensaje
« respuesta #17 del : Mar, 09 Jun 2020, 07:59 UTC »

Gracias LinP, me viene muy bien tu comentario y el enlace.

Me falta tiempo para hacer todo lo que me gustaría pero está claro que hay mucho que explorar. Habrá que ir aprendiendo poco a poco.

- - -

Javier Gomez Gonzalez
EA7KGO

**

avatarc

EA7KGO - JAVIER

IM77AJ
desde: dic, 2021
mensajes: 3
clik ver los últimos

WWW


minimensaje
« respuesta #18 del : Mar, 07 Dic 2021, 20:28 UTC »

Yo a través de los SDR conocí este foro ..
Porque iba buscando un sdr para recibir satélites
Yo tengo en los equipos este ..
Pero en pago ..
Lo que no se y tengo que probarlo es si las bandas que tiene soporta los satélites también ...
Esa es mi duda ..
En HF colegas y eso sin problema ninguno el escucharlo ..
Satélites ya no lo he probado ..
O por ejemplo el CQ-100
Tenemos muchos satélites para trabajarlos
Yo la cosa es que soy radioaficionado y una de las cosas que hago es satélites ..
Por eso yo siempre estoy ahí de cacharreo pero en las emisoras ..
Yo soy EA7KGO - Javier

https://play.google.com/store/apps/details?id=ro.yo3ggx.rxtx


Enviado desde mi S40Pro mediante Tapatalk


- - -

Javier Gomez Gonzalez
EA7KGO

**

avatarc

EA7KGO - JAVIER

IM77AJ
desde: dic, 2021
mensajes: 3
clik ver los últimos

WWW


minimensaje
« respuesta #19 del : Mar, 07 Dic 2021, 20:30 UTC »

La Arrow utilizamos mucho ...
Pero es cara ..
Con una yagui si eso en Amazon vi hace unos días una para hacer satélites o por AliExpress ..
Aliexpress es más económico, pero tiene sus contras los chinos que te tardan tela ...

Enviado desde mi S40Pro mediante Tapatalk

- - -

Sebtor

**

avatarc


desde: sep, 2006
mensajes: 27850
clik ver los últimos




minimensaje
« respuesta #20 del : Mar, 04 Abr 2023, 21:54 UTC »

mega hilo, con las imágenes perdidas recuperadas !

- - -

OscarP

**
Alava
desde: dic, 2014
mensajes: 208
clik ver los últimos




minimensaje
« respuesta #21 del : Jue, 06 Abr 2023, 08:44 UTC »

Qué interesante. Me pregunto si todavía se seguirá usando el mismo pincho usb o ha cambiado algo la tecnología.
Por si acaso lo dejo en la cesta, para que no se me pase....

- - -

lhyrae

**

desde: jul, 2015
mensajes: 403
clik ver los últimos

WWW


minimensaje
« respuesta #22 del : Jue, 06 Abr 2023, 09:03 UTC »

Acabo de descubrir este hilo, gracias a que lo ha revitalizado OscarP.
El tutorial es excelente, habría que saber si ha habido cambios porque la tecnología progresa mucho día a día.
Si el autor del hilo u otro experto nos pueden informar sería estupendo.

- - -

carballada

**

avatarc

Jose

53  Barcelona
desde: abr, 2016
mensajes: 509
clik ver los últimos

WWW


minimensaje
« respuesta #23 del : Mié, 12 Abr 2023, 14:59 UTC »

Un post genial con mucha información muy bien explicada!!!!
Felicidades.

Solamente quiero aportar sobre un proyecto que permite participar en recogida de info sobre satélites de manera automática y que se basa en todo lo explicado aquí.



La información está en la página https://satnogs.org/

Yo mismo llevo operando más de dos años dos estaciones en Berga y Ager:

https://network.satnogs.org/stations/1667/
https://network.satnogs.org/stations/1672/

Ahora estoy utilizando unas antenas autoconstruidas con bastantes buenos resultados.



Permite capturas automáticas de la ISS y muchas cosas más.
Es una aplicación muy chula y formas parte de un equipo muy interesante!!!

Espero que os animeis Cheesy

Más info de mis aventuras en estos posts:

https://astro.carballada.com/iss-slow-scan-tv-sstv/
https://astro.carballada.com/iss-captured-on-my-satnogs-station-ager/

saludos!!!


- - -

LinP

**

avatarc

Àger
desde: sep, 2010
mensajes: 1940
clik ver los últimos

WWW


minimensaje
« respuesta #24 del : Jue, 13 Abr 2023, 09:54 UTC »

se seguirá usando el mismo pincho usb

Por Amazon tienes los Noeelec que por precio y calidad están más que bien.

Hace unos años me hice una antena QFH y la verdad es que es un tema que da entretenimiento para rato. Otra opción es hacer un dipolo en V con polarización horizontal, mucho más fácil de construir aunque por debajo de los 20º la recepción es peor, aún así, si la antena tiene campo abierto se reciben buenas imágenes con los NOAA

Otro tema que probé es el QO-100 EsHail, se realiza con una antena parabólica (85cm), un LNB de mayor precisión y dos chorradas más que no cuestan mucho dinero, después a través del SDR se pueden escuchar radioaficionados que usan este satélite para mantener sus QSO, enviarse imágenes, etc... y también es posible ver la telemetría del satélite, potencia de las placas solares, orientación, combustible,etc..

Saludos.



- - -

OscarP

**
Alava
desde: dic, 2014
mensajes: 208
clik ver los últimos




minimensaje
« respuesta #25 del : Dom, 16 Abr 2023, 11:49 UTC »

Añado, a título de curiosidad,  un link de su uso para el conteo/detección de meteoros, creo que de un usuario de este foro también.
http://cometas.sytes.net/echoes/ECHOES.html

- - -

keywords:   Ir Arriba  subir
Página: [1]    subir2  * final de la última página, y fin de tema.*
Imprimir

navegar a otro subforo:
Tema: SAT Recepción Low Cost: SDR, sintonizar espacio radioeléctrico
 (Leído 31126 veces)
10
astrons: 10.41 votos: 8
_

recomendados por nuestro foro RECOMENDADOS desde el foro astrónomo.org :

Telescopio en Astroshop
libros LucusHost, el mejor hosting

| Índice Rápido de foros en Astrónomo.org | lista conjunta de temas actualizados |
CÓDIGOS HTML y BANNER PARA ENLAZAR A NUESTRA PÁGINA PRINCIPAL, click en: little banner astronomo.org
* para compartir temas específicos o fotos del álbum encontrarás los botones más arriba *
Licencia de Creative Commons 4.0 astronomo.org astronomo.org by each autor is licensed under a Creative Commons Reconocimiento-NoComercial-CompartirIgual 3.0 Unported License.
Permissions beyond the scope of this license may be available at administrator of Astronomo.org .
Powered by MySQL
Powered by PHP
astronomo.org© 2006 - 2023 ema
Powered by SMF 1.1.21 | SMF © 2015, Simple Machines
XHTML 1.0 válido!
CSS válido!
  home3b   subir rápido a encabezado la administración del foro no es, ni se hace necesariamente, responsable de la opinión de sus participantes
Página creada en 0.481 segundos con 56 queries.
subir rápido a encabezado    home2
rightback
