Consejos técnicos sobre observación solar en H-alpha con Quark, prisma de Herschel y filtros ERF o UV/IR cut.
Qué telescopios son compatibles, cómo montarlos y qué precauciones de seguridad aplicar.

revisado: junio-2026

Una de las cosas que me gusta de la Astronomía es el estudio del Sol, pero tengo una duda con respecto al equipo a utilizar para este tipo de observaciones.

1. Para adaptar un telescopio  para observación solar (una alternativa a los telescopios específicos como los Coronado) este debe ser un telescopio refractor o tambien se pueden utilizar de los otros  tipos de telescopio?

2. mi plan es adaptar un telescopio Meade ETX 125 agregandole un prisma herschel, filtros h alpha. para lograr una imagen nítida, para ello es mejor utilizar oculares CEMAX o no habrá diferencia con utilizar oculares Super Ploss, o de los UWA serie 4000/5000?

De antemano muchas gracias por sus respuestas.

Saludos

Temas relacionados:

[brico] fabricación diy: filtro solar de 'abertura' para todo telescopio
Sistemas y filtros para Observar el Sol con seguridad al Telescopio
Filtro solar: Lámina Mylar vs. Polímero Negro, aspecto y resultado?

[brico] fabricación de un filtro solar para telescopio

Filtros de observación solar (eclipses..) con binoculares y prismáticos

de interés y también para imprimir:

http://astrosurf.com/obsolar

PDF Técnica de observaciones solares -Carlos Eugenio Tapia Ayuga

PDF la observación solar / © Gema Araujo Marzo 2001

PDF Cómo observar un eclipse de Sol

- - -

[Qué sí]

2. mi plan es adaptar un telescopio Meade ETX 125 agregandole un prisma hersche,l filtros h alpha. para lograr una imagen nítid

Pues va a ser que no. El prisma de Herschel solo es apto para refractores y el ETX 125, si no voy errado, es un Maksutov.

Para reflectores hay que usar un filtro delante del objetivo tipo lámina de Baader o cristal tipo Thousand Oaks (seguramente los mejores filtros de cristal que hay para observación solar) o polímero negro (este dicen que no da tanto detalle como la lámina de Baader).

También hay que tener en cuenta que el prisma de Herschel es para observar en luz blanca y no vale ponerle un filtro de cristal H-alpha de los que se emplean en astrofoto. Para aumentar el contraste sí puede ponerse el Solar Contínuum de Baader, que en realidad es poco más que un filtro verde ya que en la banda del verde es donde el ojo tiene mejor definición. Mucho cuidado, el Continuum no puede usarse solo, siempre ha de tener delante un filtrado previo bien sea una cuña de Herschel bien un filtro delante del objetivo tipo lámina de Baader o Thousand Oaks

Los filtros H-alpha típicos de cristal que se usan para astrofoto de cielo profundo creo, ya me corregirán si me equivoco, que no son útiles para visual.

Si vas a usar un filtro H-alpha para el sol has de meterle un etalon https://www.astroshop.es/accesorios-para-telescopios/filtros/filtros-solares/15_15_40/a,Zubehoer.Leistung.Typ=Filtro+solar+%28H-alfa%29?sort=1&size=2 que cuesta casi como un telescopio h-alpha

Existe la alternativa del DayStar QUARK H-alpha filter que se mete como si fuera un ocular https://www.astroshop.es/accesorios-para-telescopios/filtros/filtros-solares//15_15_40_40/m,DayStar/a,Zubehoer.Allgemein.Serie=Quark En este caso sí que existe una versión para los Mak, bueno de hecho dos una para cronosfera y otra para protuberancias, pero en los catadióptricos no puede ir solo como en los refractores, hay que ponerle primero al objetivo un filtro ERF como estos https://www.astroshop.es/accesorios-para-telescopios/filtros/filtros-solares/filtros-de-cristal-con-montura/15_15_40_30/m,DayStar

Mírate esto sobre el prisma de Herschel https://www.youtube.com/watch?v=K26GDvpwpG8



Yo escogí uno de 1,25" porque me dijeron gente con experiencia que el de 2" tenía problema para hacer foco con bastantes oculares.

Hay compañeros con bastante más experiencia que podrán aconsejarte mejor porque en esto de la observación solar no estoy muy ducho

Nota:
- Cuidado con el modelo de cuña de Herschel, las nuevas ya suelen llevar un filtro de densidad neutral (ND) tipo ND 3.0 (la cuña sola deja pasar mucha luz y hay que filtrarla) incorporado pero en los modelos viejos hay que ponérselo aparte. Esto en los modelos de visual, en los modelos para fotografía lleva otros ND  0,6/0,9/1,8/3,0 que ya no controlo
- Como la cuña polariza algo la luz si pones en el ocular un filtro polarizador puedes graduar perfectamente la intensidad de la luz ya que entre la cuña y el polarizador que le pones se comportan como un polarizador variable


edic. técn

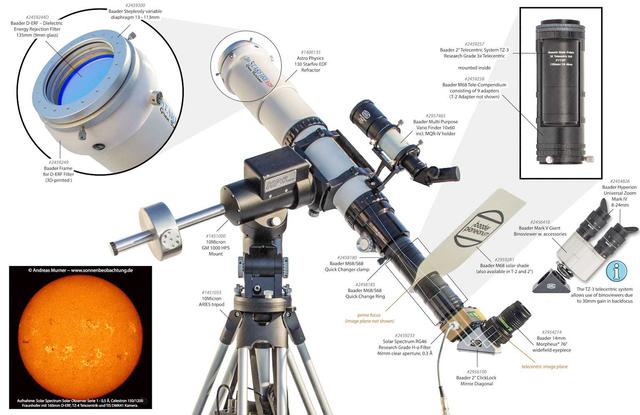

• Qué sí: Quark H-alpha en refractores F/4 a F/9, con alimentación adecuada y tras la diagonal.
• Qué sí: En aperturas de hasta aprox. 120 mm, puede emplearse un UV/IR cut delante de la diagonal.
• Qué sí: Para máxima seguridad térmica, un ERF frontal de vidrio rojo o amarillo es la opción más segura.
• Qué no: Cuña de Herschel o filtro de luz blanca con Quark.
• Qué no: Montajes que concentren calor sin rechazo de energía cuando el tubo o la sesión lo requieran.

Glosario de términos y abreviaturas

• Banda estrecha / narrowband: filtro muy selectivo que deja pasar una franja muy reducida del espectro.
• H-alpha / H-alfa: línea espectral del hidrógeno en 656,3 nm; clave en observación solar cromosférica.
• Cromosfera: capa solar visible con filtros H-alpha, donde destacan filamentos y protuberancias.
• Protuberancias: estructuras brillantes del limbo solar visibles en H-alpha.
• Filamentos: estructuras oscuras sobre el disco solar visibles en H-alpha.
• Quark: accesorio H-alpha tipo ocular de DayStar para refractores compatibles.
• Etalon: elemento óptico interferencial que selecciona una longitud de onda concreta.
• ERF: Energy Rejection Filter; filtro de rechazo de energía que reduce UV e IR.
• UV/IR cut: filtro que bloquea ultravioleta e infrarrojo.
• Cuña de Herschel: prisma para observación solar en luz blanca con refractores.
• ND: Neutral Density; densidad neutra.
• FWHM: anchura del filtro a media altura del perfil de transmisión.

- - -

[no puede ir solo como en los refractores]

Existe la alternativa del DayStar QUARK H-alpha filter que se mete como si fuera un ocular https://www.astroshop.es/accesorios-para-telescopios/filtros/filtros-solares//15_15_40_40/m,DayStar/a,Zubehoer.Allgemein.Serie=Quark En este caso sí que existe una versión para los Mak, bueno de hecho dos una para cronosfera y otra para protuberancias, pero en los catadióptricos no puede ir solo como en los refractores, hay que ponerle primero al objetivo un filtro ERF como estos https://www.astroshop.es/accesorios-para-telescopios/filtros/filtros-solares/filtros-de-cristal-con-montura/15_15_40_30/m,DayStar

Ojo con esto, en los refractores tampoco puede ir solo el Quark.

Hasta 120 mm vale con un filtro IR/UV Cut, de ahí para arriba también hace falta un ERF

« Últ. modif.: Lun, 19 Sep 2016, 15:51 UTC por Marchelino »

Gracias por la aclaración Marchelino, ya dije que no estaba muy ducho en esto y que seguramente vendría algún compañero al rescate.

Solo por curiosidad ¿en mi refractor de 120mm de abertura ya se precisaría el ERF o bastaría con un IR/UV Cut? y en caso de precisar el IR/UV Cut ¿dónde va montado?. Ya digo que es solo curiosidad por aprender porque con lo poco que observo últimamente no me planteo un DayStar y cuando me jubile dentro de unos añitos igual ya han inventado algo nuevo.

- - -

Hola, te copio textual lo que pone el manual:

"For brief observing sessions with less than 80mm of aperture when not using a tracking mount, it can be OK to use no energy rejection at all. Be
alert for any rise in temperature of your telescope, diagonal, or Quark.
For telescopes under approximately 120mm of aperture, a screw in UV/IR cut filter can be employed in front of the telescope diagonal. The
UV/IR cut filter reflects UV and IR light back out the front of the telescope, reducing temperatures inside. Do not use a UV/IR cut filter with oil
spaced objective telescopes, or any telescope with an integrated rear field flattener or Petzval lens. The UV/IR cut filter
must be the first optical element to receive concentrated light."

Hasta 80 mm se puede usar sin nada, pero para breves observaciones sin seguimiento, vigilando la temperatura.

El IR/UV se pone delante de la diagonal. También hace una serie de recomendaciones como no usar el Quark con aplanadores por ejemplo.

Lo de los 120 mm lo pone como algo referencial (under approximately...), supongo que se podrá usar el filtro vigilando también la temperatura...

Un saludo

- - -

Aquí dejo un enlace al manual por si interesa dar un vistazo, está muy bien ya que explica ciertas nociones de observación solar:

https://www.daystarfilters.com/downloads/QuarkManual.pdf

- - -

Ojo con esto, en los refractores tampoco puede ir solo el Quark.

Hasta 120 mm vale con un filtro IR/UV Cut, de ahí para arriba también hace falta un ERF

---------------------------------------------------------------------------------------------------------------------------------------------------

Hola, esto no es del todo asi...
el UV IR se puede  o mas bien se debe utilizar en dobletes y tripletes hasta 150mm sin problema ya sean Acros o ED APO
siempre roscado en primer lugar el filtro UV-IR Cut en la Diagonal o delante del ethalon ,cuando se recomienda el ERF es
en objetivos Peztval,objetivos  de Aceite y Catadripoticos de 6" o mas...
Yo dispongo de una unidad Quark desde hace varios años y va perfecto rindiendo con 120 y 150mm sin peligro alguno

salut

- - -
