[Modelo #93658]

Guía completa de las cuñas ecuatoriales Celestron (Wedges), con compatibilidades, usos recomendados y limitaciones prácticas en astrofotografía y observación. Quien es quien en Celestron?


Distintos modelos de cuñas ecuatoriales fabricadas por Celestron (y algunos equivalentes de otras marcas), con sus referencias oficiales, compatibilidad y notas prácticas de uso.

La intención es aclarar las dudas frecuentes sobre qué cuña corresponde a cada telescopio, y qué se puede esperar de ellas: ¿astrofotografía de cielo profundo, planetaria, seguimiento ecuatorial para visual, EAA…?

¿Qué es una cuña ecuatorial?

Una wedge o cuña ecuatorial es un accesorio que se coloca entre el trípode y el telescopio para convertir una montura Alt-Az en una montura ecuatorial.

Permite:

• Orientar el eje de ascensión recta al polo celeste.
• Evitar la rotación de campo en astrofotografía.
• Hacer seguimiento más prolongado de objetos celestes.

⚠️ Nota importante: en monturas de un solo brazo (NexStar SE, Evolution, etc.), la cuña permite astrofotografía básica y exposiciones más largas, pero por limitaciones mecánicas (engranajes, rodamientos, carga útil) no es equivalente a usar una montura ecuatorial robusta tipo GEM.

→ En la práctica, son útiles para fotografía lunar, planetaria y de cielo profundo de corta/media exposición, pero para astrofoto exigente conviene pasar a una montura ecuatorial dedicada.

Modelos de Cuñas Ecuatoriales Celestron

C5 Wedge — Ref. #93654

Incluida originalmente con el C5+.

Tipo "table-top", pensada para usarse sin trípode.

C8 Standard Wedge — Ref. #93656

La cuña "clásica" de los Celestron C8 SCT y Celestar.

Fue estándar en el Celestar 8 Deluxe.

Compatible con la mayoría de C8 de horquilla clásica.




Accesorio opcional: Deluxe Latitude Adjuster (ref. #93528) → para mejorar el ajuste fino de altitud.

Tripod/Wedge NexStar — Ref. #93497

Trípode con cuña integrada.

Diseñado para NexStar 4GT/5i (y variantes 4/5SE de primera generación).

Wedge para NexStar SE/Evolution

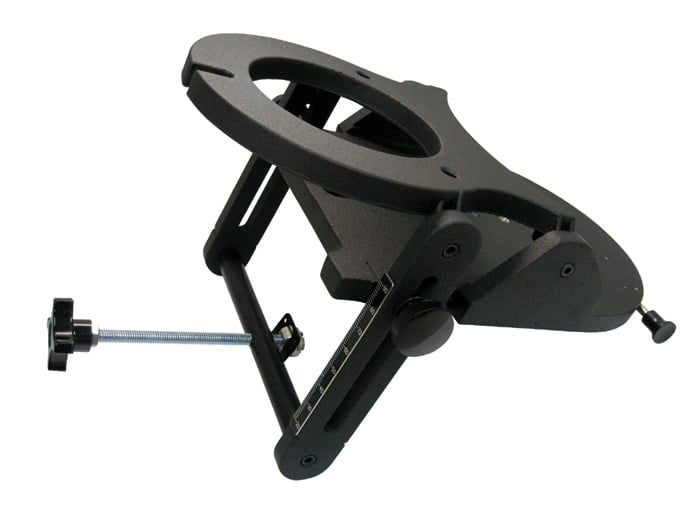

Modelo #93658

Compatibilidad: NexStar 5i/8i, NexStar 6SE y 8SE.

Rango de latitud: ~25°–90°.

Permite usar estos telescopios en modo ecuatorial, aunque con las limitaciones ya comentadas.

Modelo #93665

Versión moderna, más robusta.

Compatibilidad: NexStar SE (6/8) y NexStar Evolution (6/8/9.25).

Ajuste mejorado y rango de latitud ampliado.

Heavy Duty Wedge — Ref. #93655

Diseñada para telescopios de 8" y 11" en horquilla: NexStar GPS, CPC800, Ultima 2000.

Existen dos versiones ligeramente diferentes (ver debates en CloudyNights).



Upgrade kit deluxe Latitude Adjuster: Ref. #93662 (mejora el ajuste de latitud).

HD Pro CPC Polar Wedge — Ref. #93664

Para Schmidt-Cassegrain de horquilla hasta 11".

Modelo más moderno y estable, con claras mejoras en ergonomía y precisión.

Otros Modelos y Alternativas

AstroTrac TW3100


Meade LX200 / LX90 Wedges → algunas se pueden adaptar a Celestron (no siempre a la inversa).
Manual: Meade Equatorial Wedge (manual PDF)

Celestar 8 con su cuña específica (rareza):

Tabla Resumen de Cuñas y Compatibilidades

Ref.	Nombre	Compatibilidad	Notas
93654	C5 Wedge	C5+	Table-top
93656	Standard C8	C8 clásicos, Celestar	Se podía mejorar con #93528
93497	Tripod/Wedge NexStar	NexStar 4/5 primera gen.	Trípode+cuña integrada
93658	Wedge NexStar SE	NexStar 5i/8i, 6SE/8SE	Lat. 25°–90°, versión antigua
93665	Wedge NexStar Evolution/SE	SE (6/8), Evolution (6/8/9.25)	Más robusta, moderna
93655	Heavy Duty Wedge	CPC, NexStar GPS, Ultima 2000	Dos versiones; mejora con #93662
93664	HD Pro CPC Wedge	SCT en horquilla hasta 11"	Modelo más reciente y estable

Enlaces útiles y debates

Discusión en CN sobre la Heavy Duty Wedge: CloudyNights

Compatibilidad cuñas con NexStar SE: AstroTurtle

Referencias históricas Celestar 8: Company Seven



Conclusión:
Las cuñas Celestron permiten ampliar las capacidades de telescopios en horquilla y monobrazo, pero cada modelo tiene limitaciones prácticas. Para fotografía profunda seria, siempre será más recomendable una montura ecuatorial dedicada; aun así, las cuñas son una excelente solución intermedia para aprender y aprovechar equipos ya existentes.

ANEXOS

FAQs

• ¿Sirve una cuña para eliminar completamente la rotación de campo?
   → Sí, en teoría, pero depende de la precisión de alineación y estabilidad mecánica.
• ¿Una cuña sustituye a una montura ecuatorial?
   → No, sólo la imita parcialmente; el rendimiento en astrofoto es limitado.
• ¿Cuál es la más robusta?
   → La HD Pro CPC (#93664) es la más moderna y estable.
• ¿Puedo usar una cuña Meade en un Celestron?
   → A veces, pero hay que verificar compatibilidad de anclajes. No es recomendable adaptarla ... véndela y compra la adecuada

Otros temas relacionados de interés

motorización ecuatorial vs. altazimutal
re-adaptar un tubo Nexstar 6 a montura ecuatorial alemana
Telescopios GoTo Celestron Nexstar 8i, 8 SE, 8 GPS, CPC-800, monobrazo horquilla
Rotación de Campo en una Montura Altacimutal y Dobson ⚠️
sobre la serie SE: Celestron Nexstar SE: peso, montura, trípode, cuña y compatibilidad

brico Cuña Ecuatorial: Transforma tu Montura Acimutal en Ecuatorial

Bibliografía y Referencias

- Manuals Celestron: NexStar SE/Evolution wedges (#93658, #93665).
- Company Seven archives, Celestar series.
- CloudyNights discussions sobre Heavy Duty y CPC Wedges.

- - -

Soy bastante nuevo en esto, poseo un Celestron Nexstar SE 8" desde algo más de un año, y ya sabes, con montura altazimutal monobrazo goto, mi pregunta es: ¿se puede acoplar esta cuña a este modelo concreto? En principio estoy interesado en ella si así fuera. Gracias y un saludo desde el sur.

Manolo

- - -

espero que éste hilo recombinado, os pueda aclarar un poco las dudas


el problema yo diría que son esas "orejas" laterales que hay que tener en cuenta,  en todo caso teneis ahí las medidas puestas,
cuanto mas bajes la latitud y mas bajo el polo supongo que peor también

------------

Telescopio Celestron Nexstar 6 SE GoTo f10 ¿que opináis?

- - -

Sobre la cuña clásica de celestron para un nexstar SE, solo apuntar que funciona muy bien y la disposición de los tornillos es la correcta tanto en trípode como en montura, la única pega son las almuadillas de goma de la base de la montura del nexstar que rozan un poquito, de 35º grados de latitud para arriba no hay problemas, cuantos más grados menos rozan, pero si se baja de 35 grados para abajo, tendríamos que quitar las almuadillas, que por otro lado es bien facil de despegar y volver a pegar con cualquier cola de contacto.
Saludos

- - -

Quisiera retomar ese hilo para conocer las opiniones que los que utilizan o han utilizado esa cuña para hacer astrofotografia de Cielo Profundo.
Me gusta, ya que no puedo gastarme unos 1300€ como mínimo para una montura ecuatorial Goto decente.
¿podéis hacer fotos con aperturas de 5, 10 mn o algo más?
Estáis satisfecho del rendimiento?
Gracias por vuestras respuestas y opiniones, Saludos.

- - -

[Calidad del Seguimiento:]

Análisis de rendimiento y opiniones de usuarios sobre la cuña ecuatorial #93665 del Celestron Evolution 8 para astrofotografía de cielo profundo.


La cuña ecuatorial (wedge #93665) para telescopios Celestron Evolution 8 permite transformar su montura altacimutal a una configuración ecuatorial, habilitando la posibilidad de realizar astrofotografía de larga exposición. Sin embargo, su uso presenta ventajas y limitaciones que es importante considerar antes de invertir en este accesorio.

Análisis de Opiniones Generales

sus Limitaciones Técnicas

• Calidad del Seguimiento: Los motores y engranajes del Evolution 8, diseñados para uso visual, pueden presentar problemas de estabilidad y precisión en exposiciones largas (superiores a 3 minutos). Esto incluye holgura en los motores ("backlash"), dificultando las correcciones durante el guiado.
• Complejidad de Ajustes: Configurar correctamente la cuña requiere una curva de aprendizaje significativa, especialmente para ajustar la polaridad y minimizar errores mecánicos.

Resultados Positivos

• Exposiciones Cortas y Apilado: Con una configuración adecuada (cámara sensible y software como Sharpcap), los usuarios han logrado capturar objetos brillantes de cielo profundo mediante exposiciones de 1 a 3 minutos, apiladas posteriormente.
• Relación Costo-Beneficio: Considerablemente más económica que una montura ecuatorial de calidad media (por ejemplo, EQ6-R Pro). Es una opción intermedia para quienes no pueden gastar más de 1.300 €.

Relación entre Expectativas y Resultados

La cuña ecuatorial es adecuada para iniciarse en la astrofotografía, pero presenta limitaciones importantes para quienes buscan capturar objetos de cielo profundo con largas exposiciones (>5 minutos). Algunos usuarios reportan frustración con la inestabilidad y optan por actualizar a monturas ecuatoriales completas.

Valoraciones Globales (a 2025)

Tabla Comparativa: Opiniones Cruzadas

Aspecto Evaluado	Opiniones Positivas	Opiniones Negativas	Valoración Global
Estabilidad	Adecuada para exposiciones cortas.	Problemas en exposiciones largas.	3/5
Facilidad de Uso	Intuitiva en configuraciones básicas.	Ajustes complejos para guiar correctamente.	3/5
Calidad del Seguimiento	Aceptable con autoguiado.	Limitada por motores de serie.	2.5/5
Relación Costo-Beneficio	Económica frente a alternativas.	No ideal para usuarios avanzados.	4/5
Compatibilidad	Funciona con cámaras DSLR y CCD.	Campo visual limitado con telescopios SCT.	3.5/5

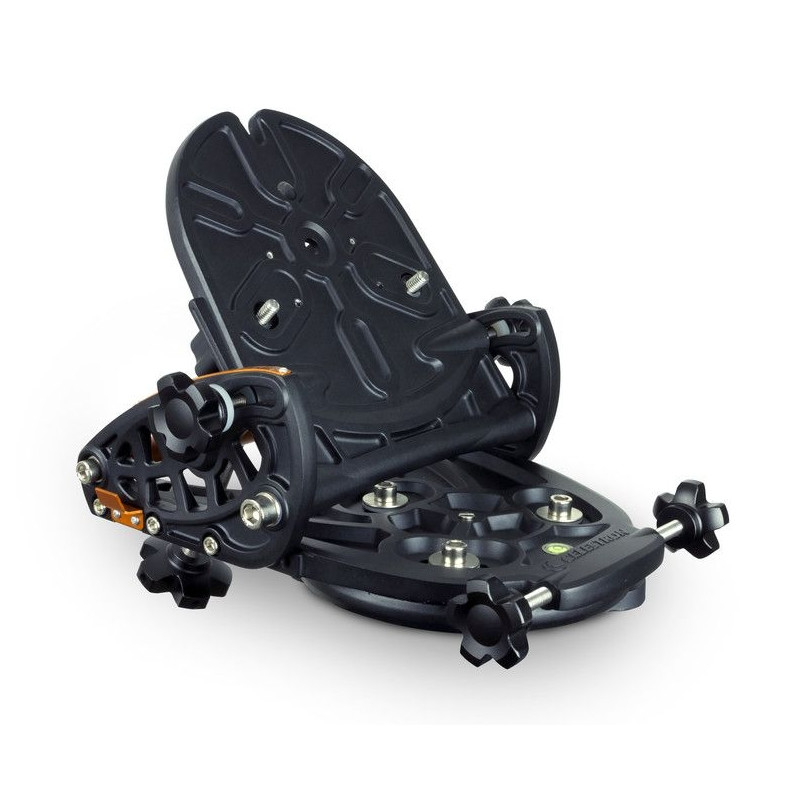

Cuña ecuatorial para NexStar Evolution 6/8/925 y NexStar SE 6/8

Recomendaciones y Conclusión

Para quienes desean iniciarse en astrofotografía sin una gran inversión, la cuña ecuatorial del Celestron Evolution 8 puede ser una opción razonable. Sin embargo, su utilidad se limita a exposiciones cortas y objetos brillantes. Los astrofotógrafos más experimentados o con aspiraciones de capturar objetos débiles o exposiciones de larga duración (>5 minutos) deberían considerar invertir en una montura ecuatorial dedicada.

Anexo

Datos Técnicos Relevantes sobre la Cuña Ecuatorial #93665 de Celestron

• Material de Fabricación: Aleación de aluminio resistente.
• Compatibilidad: Diseñada específicamente para las series Evolution y SE de Celestron.
• Precio Promedio: Aproximadamente 450-600 €.
