(rev. 2025) Cómo conectarse al telescopio, mando, WiFi, utilizando protocolos cable Autostar, Lx200, Nexstar, Gemini, Synscan. Conector rj11, rj12, rj22, rj45, usb, db9... Adaptadores, cableado necesarios, detalles red inalámbrica ....

cómo conectar el ordenador al telescopio, o al mando :

protocolos cable AUTOSTAR, LX200, NEXSTAR, GEMINI, SYNSCAN

... y referencia para Meade cable #505 Autostar,  #507 Autostar II

necesitaremos conector serial DB9 -HEMBRA  para PC
a RJ45  (con un rj45 podeis conectar un rj 11-rj12 o un rj22  ,  si no teneis claras las diferencias mirad un poco mas abajo)
entrará igualmente excepto que no ocupara de lado a lado,   en todo caso debeis tener presente los 4 pines centrales de los RJ

en los casos MEADE,  Autostar o LX200  los cableados son iguales, solo que la conexión al telescopio o a la raqueta de mando difiere de rj11 a rj22  (cosa fácil de solventar buscando un adaptador final)

es más fácil trabajar con un adaptador  db9-rj12  claro !  mas versátil (si se hace bien)



ATENCIÓN. los colores siguientes no siguen ningún código, son a propia conveniencia del dibujo:

RJ 45	RJ 11	RJ 22

y fijaos bien entre el  RJ11 y el RJ12,  son iguales en tamaño, pero cableados para 4 o 6 hilos respectivamente  ( ésto puede liar )

MEADE AUTOSTAR AUTOSTAR II		RJ22
MEADE LX200 LX200 GPS		RJ11
CELESTRON NEXSTAR 4-5-8 NEXSTAR 8-11 GPS NEXSTAR 114-80-60		RJ22
CELESTRON ULTIMA 2000		RJ11
LOSMANDY GEMINI		RJ22
SYNSCAN SKYWATCHER		RJ11

NEXREMOTE CELESTRON

RJ45

LX200GPS extras

para: MEADE & Macintosh's modem - printer ports use a DIN-8

no es el tema, exactamente
pero con ASCOM , como conectar un mando Meade #497  a un LX200 Classic
Meade LX200 Classic and Autostar #494, #495, and #497 (combined telescope/focuser, 5.0.4)



quien ha entendido todo,  debe de conseguir ver la equivalencia del siguiente esquema

https://www.californiastars.net/lx200gps/images/other/LX200_cable_diagram.gif



https://www.aho.ch/pilotplanets/tele.htm
https://www.bisque.com/help/theskyv6/telescope/telescope_interface_cables.htm
https://www.nexstarsite.com/PCControl/RS232Cable.htm   cable nexstar
https://www.nexstarsite.com/PCControl/ProgrammingCable.htm  directamente con nextremote
http://www.astrosurf.com/patricio/equipo/C11-CGE-08-com-PC.htm

LX200 Classic Documentation and cable diagrams


SkyFi Serial Interface

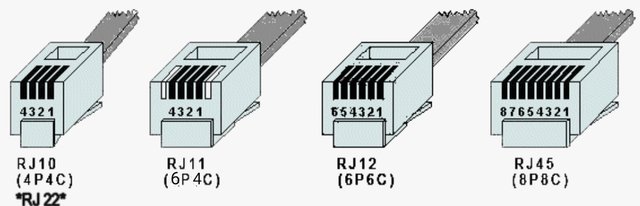

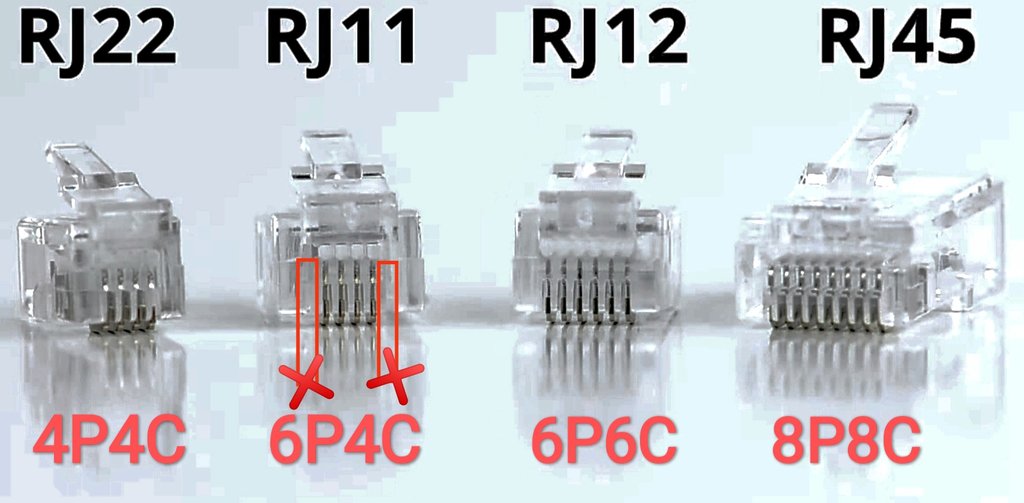

a ver si se ven bien las diferencias:

RJ22 (4P4C), RJ11 (6P4C), RJ12 (6P6C)

el rj22 es el más pequeño,  el que va a los auriculares del teléfono por ejemplo
NOTA: The 4P4C connector (4 position, 4 contacts; popularly, but incorrectly, called RJ22, RJ10, or RJ9)

el rj 11, rj12  son iguales de tamaño, con la excepción, que en uno están cableados 4 hilos, y en el otro 6

( tengo algún cable que tiene cableados solo 2 ojo, no se si tiene nombre )

y el rj45  que es conocido por ser el de las conexiones LAN por ejemplo (router del ordenador)


aquí va el adjunto  (el 22 no se si ve bien que es más estrecho )

así es el esquema de colores de un cable modular y como funcionan los enchufes que permiten alargarlos, éstos últimos estarán invertidos los cables,
mientras que en los terminales de los cables en si mismos, deberá repetirse el orden de color en las dos puntas, si los ponemos mirando igual y por la misma cara





otros Temas de interés relacionados Guía: tipos de entradas USB, conectores, velocidad, compatibilidad ..


https://www.blogoff.es/2009/11/09/guia-de-cables-para-principiantes/

- - -

Sebtor, te lo complemento un pelín por si os queréis ahorrar comprar el adaptador.

Por lo que me enseñaron en la universidad sobre comunicaciones a tres cables con DB-9 y DB-25 había que soldar en los conectores algunas de sus salidas. Por no cortar el db-9, podemos usar uno que tengamos por casa, y cortamos el RJ-X que creo que es más fácil de encontrar

Las conexiones de Tx, Rx y GND serían las mismas y en el mismo orden que dice Sebtor, pero en el DB-9 además tenéis que unir las siguientes entradas así:



La salida 9 se deja sin conectar a nada

Para el NEXREMOTE CELESTRON no hay que puentear los pines 7 y 8 ya que estos si son usados en este caso.

Si tuviese un DB-9 os subiría una foto con el puenteado hecho, pero no lo tengo, lo siento.

Por cierto, si os hace falta/queréis el conexionado a tres cables para el DB-25, os puedo poner un esquema también

- - -

añadí el Synscan de Skywatcher

espero haberlo hecho bien, me ha costado un poco trasladarlo al formato tal como están los otros

---------

aqui dejo un soft para desinstalar el antiguo driver que con el tema de los convertidores rs232 - usb  a veces no funcionan
https://www.meade.com/USB_Serial/USB_SER.html

--------

no es el tema, exactamente
pero con ASCOM , como conectar un mando Meade #497  a un LX200 Classic

Meade LX200 Classic and Autostar #494, #495, and #497 (combined telescope/focuser, 5.0.4)
https://www.ascom-standards.org/Downloads/ScopeDrivers.htm

- - -

Hola a todos,

Llevo bastante tiempo leyendo y  aprendiendo en este foro. Lo primero que querría es agradecer a todos los compañeros que ceden su tiempo y conocimientos para ayudar a neófitos como yo.

Hace poco me he pillado una montura CGEM de segunda mano y venía sin cable para poder enchufarla a una fuente de alimentación externa para poder sacarla a campo. He mirado por internet y el cable vale entorno a 55 euros, lo cual me parece un poco exagerado. Creo que no ha ser difícil de fabricar. Sé que el extremo que va a la alimentación exterior es tipo mechero (por lo tanto, sencillo de fabricar siguiendo los bricos del foro), pero el extremo que va conectado a la montura no sé muy bien qué tipo de conector es ni si es fácil de conseguir, ni si es fácil de cagarla con él.

Alguno de vosotros me puede orientar un poquito?.

Muchas gracias.

- - -

En cualquier tienda de electrónica suelen vender un pack de varios conectores comunes, vale como 2-3 €uros. Muestrale de ultimas una foto de donde tienes que conectar el cable y el dependiente sabrá que ofrecerte.

- - -

55€? Menudo ROBO!!! Yo compre uno por si acaso por 12€ y no era imitacion, el que suministra Celestron con las monturas CGEM.
Pero hacerlo es muy muy sencillo, solo necesitas 5 o 6 metros de cable de 12v que soporte 6 amperios y 2 conectores, uno de mechero macho con fusible interno de 5 amperios y otro jack macho de 5.5mm con rosca de seguridad y al conectarle los cables, el positivo ha de quedar en el pin del centro del jack de seguridad y el negativo en el pin exterior.
Por si no puedes encontrar el jack macho de seguridad de 5.5mm, lo tienes aqui:
https://www.ebay.es/itm/Screw-Locking-DC-Plug-Metal-Panel-Mount-Socket-Locable-Secure-2-1MM-x-5-5MM-/181191062749?pt=UK_BOI_Electrical_Components_Supplies_ET&var=&hash=item2a2fd434dd
Solo necesitas el macho, aunque el hembra te viene tambien en el paquete.

« Últ. modif.: Lun, 29 Sep 2014, 18:23 UTC por Miguelyx »

Muchas gracias a Yinyo y sobre todo a Miguelyx. Es justo la información que estaba buscando. Pondré en práctica tus indicaciones. Ya sabía yo que no debía de ser excesivamente difícil.

Saludos.

F. Ortiz

- - -

Hola chicos, después de leer un montón de paginas,foros etc..no me aclaro bien con mi telescopio y que tipo de montura tengo ahora llego a vuestro página para pedir ayuda

Tengo telescopio national geographic 90/1250 goto y quiero conectar con el pc y no lo se cual es el conector o tipo de montura de las imágenes del primer post para preparar, veo que solo se usan 3 cables y no 4 como tiene el mando



Entiendo que se puede anular el mando y usar Ascom como mando a través de pc!!si es verdad,que me aconsejas ???? y como conectar con mi telescopio ??
No tengo el cd de software y los driver para instalar,pero entiendo que en la pagina de Ascom se puede bajar el driver para mi montura para que Ascom me detecta mi montura pero cual es el driver????? que tipo de montura tiene mi telescopio???
(https://ascom-standards.org/Downloads/ScopeDrivers.htm)

Tengo todo lo necesario para poner en funcionamiento a través del pc

Como soy novato en esta tema pido vuestro ayuda

Gracias


- post data:
Hola chicos encontré el problema de éste telescopio:
respuesta: no se puede conectar con el PC

Gracias a vosotros

- - -

Sobre el cable synscan de SkyWatcher, hay un vídeo en Youtube donde muestran el patillaje. Yo me he hecho el mío a partir de un rs232-rj45 y he seguido el que muestra en ese vídeo.

Edito, confirmo que en el caso del mando SynScan v3 el patillaje correcto es el siguiente

- - -

Efectivamente si lo pensamos bien es igual que el Celestron salvo que uno usa Rj11 y el otro Rj22, más pequeña para Celestron

- - -

[cable]

Una duda sobre este tema:

He conectado mi Skywatcher AZ GO2 WIFI al ordenador sin problema por WiFi para usar tanto el software de Synscan como Stellarium (es una gozada que se pueda hacer esto) para hacer los GOTO

Se puede conectar directamente por cable al ordenador usando el puerto que trae la montura para poner el mando? He leído que para hacer esto tienes que tener el mando, y de ahí sacar el cable para el ordenador

He visto cables USB preparados para la montura AZGti pero desconozco si esto se puede hacer con la AZ GO2 WiFi

Me interesa sobre todo para poder tener la WiFi del ordenador libre, ya que al estar conectado por WIFI a la montura me quedo sin internet

Gracias y un saludo!

- - -

por lo que entiendo es posible conectar la montura AZ GO2 WiFi directamente al ordenador usando un cable:  necesitarás utilizar el puerto de control manual (SynScan Hand Control) que trae la montura. Una vez conectado el mando al puerto, puedes usar un cable USB para conectar el mando al ordenador. Esto te permitirá usar tus softwares sin perder la conexión WiFi del ordenador.

Si prefieres no usar el mando manual, habría que utilizar un adaptador USB a WiFi específico para monturas Skywatcher.?

- - -

...
Me interesa sobre todo para poder tener la WiFi del ordenador libre, ya que al estar conectado por WIFI a la montura me quedo sin internet
...

Funciona bastante mal y tiene incompatibilidades según la configuración del router que tengas en casa pero , en teoria, en la aplicación Synscan puedes cambiar la configuración del wifi de la montura para que , en vez de publicar su propia Wifi , lo que haga es conectarse a la wifi de casa. Así el PC sigue teniendo acceso a internet y a la montura

El problema es que:
- al arrancar la montura, si no encuentra la wifi de casa, pasa al modo normal . Está bien pensado, para cuando la uses fuera de casa no te quedes sin poder conectar. Pero a veces es un engorro porque te toca volver a reconfigurar todo por algún problema esporádico de conexión
- no es compatible con algunos routers ni con las últimas versiones del protocolo 802.11 . Debería poder conectar en modo de compatibilidad, pero no siempre lo consigue. Si no controlas para cambiar la configuración de tu wifi  en el router, puede ser complicado resolver estos problemas.
- Solo se conecta a redes 2,4 ghz. Y , de nuevo, puede que según la configuración de tu router, el pc está en otra red de 5ghz y no vea a la montura
- Requiere que la montura tenga muy buena señal del router. Si está alejada en una terraza del router, seguramente la conexión sea lenta e inestable
- De vez en cuando, sin motivo aparente, la placa pierde la configuración y te toca resturarla y reconfigurar la red del router

En definitiva, solo adecuado para gente que domine de redes.
Pero vamos, que no pierdes nada probándolo, aunque sea algo engorroso volver a la configuración original


Otra alternativa es que conectes al pc por cable ethernet al router y por wifi a la montura. Normalmente con esa configuración tendrías acceso a Internet y a la montura.

Por último, la lógica me dice que si el mando usado es la az-gti y en la az-go2 fuese el mismo, entonces un cable para conectar la az-gti a pc debería valer para conectar la az-go2 al PC,ya que usaría los mismos pines. Pero tienes que estar muy seguro de esto porque conectar cables con configuración de pines diferentes dañará la montura (las placas de estas monturas no suelen tener grandes protecciones) y al pc

« Últ. modif.: Vie, 31 Ene 2025, 16:15 UTC por luzbel »

Recuerdo haber leído que en los modelos WiFi de skywatcher la salida que tiene la montura (Hand Control) solo sirve para conectar al mando, y si quieres conectar la montura al PC tendría que comprar el mando y conectar la montura al mando y el mando al PC

Más que nada era por saber si alguien lo había conectado directamente con el cable. Pero debe ser un caso demasiado concreto para que alguien lo haya probado

- - -

Pues yo estoy mirando eso precisamente, y parece que si se puede conectar directamente (sin usar el mando como puente). En mi caso me he fijado mas en módulos bluetooth con eq6-r y he visto algún ejemplo . PegasusAstro tiene también un adaptador wifi a rj45 (la clavija donde va el mando). Supongo que no se podrá en todos los modelos, pero por ejemplo los pines del rj45  de las eq6, eq6r y azeq6 creo que son iguales (las dos últimas seguro).  Sólo me falta una eq6r para probarlo.....

- - -

OscarP pero tu tienes el mismo modelo que yo? El Skywatcher Mak 127 AZ GO2 WiFi??

- - -

Hola! Consulta, compré un CPC 1100 y quiero conectarlo a la PC mediante USB, tengo el cable con el que conecto una montura skywatcher eq6 a pc, será el mismo?  No corro riesgo al probar? Gracias. Saludos!

- - -

No estoy del todo seguro, pero no es probable que funcione. Por lo general las distintas marcas suelen tener distintos tipos de conexionado y formatos de conector. Si eres manitas puedes hacer tu propio cable segun se indica en este enlace:

https://www.nexstarsite.com/PCControl/ProgrammingCable.htm

aunque no se si merece la pena por que las funciones de la conexión de esa montura al PC podrían ser un poco limitadas.

- - -

Lo primero es comprobar que las clavijas y su asignación de pines entre el modelo de tu montura cpc y el modelo de tu eq6 son exactamente las mismas (en los manuales de skywatcher si que viene esa asignación detallada). Son pines que en algún caso tienen voltajes, así que si te equivocas puedes asar algo. Yo he hecho un  adaptador bluetooth para una eq6r-pro (por eso de tener un cable menos danzando), y te puedo asegurar que miré los pines con lupa.

« Últ. modif.: Jue, 03 Abr 2025, 09:56 UTC por OscarP »

Buenos días. Soy nuevo en el foro.
(Aviso que no sé si este mensaje debe ir en este hilo, pero lo publico aquí porque es el que trata el asunto más parecido al de mi consulta).
 Tras varios años trasteando con monturas manuales ecuatoriales y familiarizarme con los círculos de ascensión recta y declinación hasta dominarlos, he decidido dar el salto a las monturas gotorizadas. En concreto he adquirido a buen precio un Meade LXD75 newton de 6". Tengo unas consultas que haceros, pues he estado buscando por el foro y por internet en general y no he encontrado gran cosa.
Mi consulta es sobre el cable que va de la montura al autostar #497. Ése cable está patentado por Meade, por lo que no se puede comprar un cable digamos estandarizado para sustituirlo verdad? He estado buscando y no encuentro nada, sólo gente que hace apaños con un cable ethernet. Esto es así? Me gustaría conservar la funcionalidad con el mando porque lo veo más portable que ir con el ordenador por ahí, la cosa es que el cable está en mal estado y tengo miedo que deje de funcionar y quedarme sin mi nuevo telescopio.
Bueno, espero vuestra sabia respuesta y si he puesto la publicación donde no toca avisadme y la cuelgo en otro hilo.
Muchas gracias!

- - -

[A. Repuesto original (recomendado)]

Respuesta: Sustituir Cable rizado, entre AutoStar #497 y montura Meade LXD75

La Meade LXD75 con AutoStar #497 es un excelente paso adelante.
Respecto al cable de conexión entre el mando y la montura, conviene aclarar varios puntos para evitar errores y posibles daños.

1. El cable rizado (AutoStar #497 ↔ Montura LXD75)

El cable rizado o espiralado que conecta el mando AutoStar #497 al puerto HBX (Handbox) de la montura LXD75 no es un cable Ethernet estándar, aunque utilice el mismo conector modular RJ-45 (8P8C).

• Tipo de conector: RJ-45 en ambos extremos (mando y montura).
• No es una patente cerrada, pero el orden interno de los conductores (pinout) es propietario de Meade y no coincide con los estándares Ethernet T568A/B.
• Riesgo: usar un cable de red genérico puede provocar que las líneas de alimentación y datos queden cruzadas, dañando la electrónica del AutoStar y/o la montura.

2. Opciones de sustitución del cable rizado

A. Repuesto original (recomendado)

• Busca un cable Meade AutoStar #497 Handbox o equivalente exacto. Algunos distribuidores aún disponen de repuestos o kits usados.
• Comprueba siempre que indique “compatible con LXD55/LXD75/ETX/LX90” y que respete el pinout Meade.

B. Fabricación propia (DIY)

• Puede fabricarse con un cable rizado RJ-45 de 8 hilos y conectores 8P8C, pero el crimpado debe seguir el pinout Meade.
• La mayoría de los usuarios confirman que el cable funciona como un “rollover” (pin 1 ↔ pin 8, pin 2 ↔ pin 7, etc.), pero conviene verificarlo con un polímetro antes de usarlo.
• Advertencia: antes de crimpar o conectar, confirma siempre el esquema de tu modelo; una inversión de polaridad puede inutilizar el mando.

3. Conexión al PC y actualizaciones (cable #505)

Para conectar el AutoStar al ordenador —por ejemplo, para actualizar firmware o control desde software planetario— se emplea un cable distinto:

• Cable Meade #505: conecta el puerto serie del AutoStar #497 (miniconector de 4 pines en la base del mando) al PC mediante RS-232.
• No se conecta al RJ-45 del cable rizado ni al puerto HBX de la montura.

4. Resumen

• No utilices un cable Ethernet convencional.
• Emplea un repuesto específico para AutoStar #497 o fabrícalo siguiendo un esquema rollover o pinout Meade.
• Si necesitas conexión con PC, usa el cable #505 adecuado, no el rizado de control.

En éste topic (más arriba) encontrarás diagramas y ejemplos de este otro cable.


En resumen: el cable entre el AutoStar #497 y la LXD75 es propietario, pero reproducible. Evita cables de red genéricos y confirma el pinout antes de crimpar o comprar un recambio.

- - -

He fabricado varios cables de red y te puedo dar varios consejos:

-Consigue una crimpadora para conectores RJ-45 y una bolsita de conectores RJ-45.
-Consigue un cable de red de ocho hilos trenzado, no demasiado rígido.
-Los cables internos conviene que sean multifilares (compuestos con varios hilos finos de cobre), en vez de un sólo hilo.
-Todos los cables tienen que tener la misma longitud a la hora de meterlos en el conector.
-Usa unas tijeras finas para cortarlos todos a exactamente la misma longitud.
-El corte de los extremos debe ser muy limpio y preciso, totalmente recto y al ras, sin restos del tubo aislante ni hilillos que sobresalgan.
-Los extremos NO se pelan.
-Revisa una y otra vez el orden de los cables antes de crimpar, así como la posición del conector. Usa los colores como guía.
-Inserta todos los cables en el conector todo lo que puedas y, entonces, crimpa fuertemente.
-Comprueba con un polímetro la continuidad de todos los cables. Deberás usar un alfiler para poder hacer contacto en cada uno de los pines dorados del conector.
-Si alguno de los cables no tiene continuidad, crimpa un poco más fuerte. Si sigue sin hacer continuidad, el conector ya no sirve y hay que desecharlo. Hay que cortar el cable y repetir toda la operación con otro conector nuevo.
-Si has tenido suerte y todos los cables dan continuidad, repite la operación en el otro extremo del cable con otro conector nuevo.
Una vez los dos extremos crimpados, revisa, comprueba con el polímetro, mira, remira y vuelve a revisar que el orden de los cables es el correcto. La vida de tu montura está en juego.

Yo he llegado a fabricar cables con conectores RJ sin usar crimpadora. Sólamente con un tornillo de banco o mordaza para sujetar el conector, un destornillador pequeño de relojero con punta plana y un martillo de goma.



Si todo esto es mucho lío (que lo es):
-Consigue un cable de red en buen estado.
-Córtalo a la mitad.
-Pela los extremos de todos los cablecitos internos.
-Sigue el esquema para averiguar qué parejas de cablecitos de colores de cada trozo deben unirse. Cuidado con la posición de los conectores, cara arriba o abajo.
-Introduce un trocito de macarrón termorretráctil en uno de los extremos de dos de los cablecitos a unir.
-Empalma los dos extremos y estaña la unión con un soldador, estaño de soldar y flux de soldar.
-Desliza el macarrón sobre la unión estañada y aplica calor para que el macarrón se contraiga y la unión quede aislada y resistente.
-Repite la operación con el resto de parejas de cables, siguiendo el esquema de conexiones.
-Comprueba con el polímetro que hay continuidad en todos los pines dorados de los conectores y que los cablecitos van a donde deben, según el esquema. Revisa y vuelve a revisar.
-Si todo está correcto, une y refuerza todas las uniones con varias vueltas de cinta aislante.

No queda profesional, pero te servirá.

- - -

Buenas. Muchísimas gracias!! Creo que probare la segunda opción, tengo lapiz de estaño pero mo la crimpadora, lo veo mas factible y mas sencillo. La cosa es: el conector que indicas me servirá siempre que conecte los cables del mismo color? O tengo que mantener el conector de origen?
Gracias, espero que sea mi ultima pregunta en este hilo jajaajja

- - -

Añadir que hay también conectores  diferentes en Meade, creo que era el rj11, algo más estrecho.

- - -

Dices que el cable está en mal estado, por lo tanto, no conviene usarlo.

Normalmente, lo que se deteriora es el propio cable. Los cablecitos internos se estiran y acaban por cortarse debido a los esfuerzos de torsión y hacen mal contacto o ninguno. Esto no conviene en nada a la montura, que tendrá un comportamiento errático o impredecible.

Es normal que quieras aprovecharlo, pero lo mejor es que construyas un cable nuevo con unos conectores iguales a los originales.

Si quieres, para no complicarte demasiado, sabiendo que el problema suele ser el cable, puedes cortar cerca de ambos conectores (a unos 6 cm.).
Desechas ese cable y lo sustituyes por un cable de red en buen estado.
Luego, conectas los cablecitos del cable nuevo a los cablecitos de los conectores originales en ambos extremos, según el esquema o como deban ir, sin meter la pata. Por último comprobar continuidades de todos ellos con el polímetro.

Pero, insisto, lo suyo y recomendable es construir una réplica funcional del cable, usando cable de red en buen estado y unos conectores RJ iguales a los que tenga. Queda más profesional y más resistente.

- - -

Ahh vale perfecto! Mil gracias

- - -
