Hace bastante tiempo que monte este brico Octubre de 2017 y lo comparto aquí también por si alguien le interesa.


Este brico es un emulador del conocido Polemaster que comercializa la marca QHY, es una herramienta muy interesante y útil pero la veo excesivamente cara 365€ de nada.

https://tienda.lunatico.es/epages/lunatico.sf/es_ES/?ObjectPath=/Shops/1010001/Products/CBUPOLM/SubProducts/CBUPOLM-0001

Carlos me dejo su Polemaster hace algunas semanas para probarlo y estuve buscando info para hacer algo parecido pero con las cámaras ZWO ASI, empece el diseño y la versión de prueba, pero necesitaba un soft del que no disponía para hacer funcionar la ASI, así que seguí investigando y llegue a una Web donde alguien había hecho un soft que emula el Polemaster original, aquí se me encendió la bombilla, me puse manos a la obra con el diseño del nuevo Polemaster pero con una cámara QHY5LIIM. la cual es compatible con el soft.

Ya tenía mecanizado el soporte que va en la montura ver foto y su tapa para que quede mas curioso.

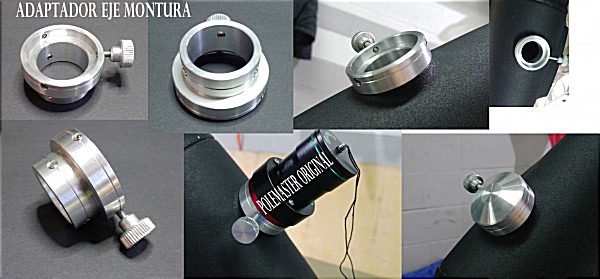

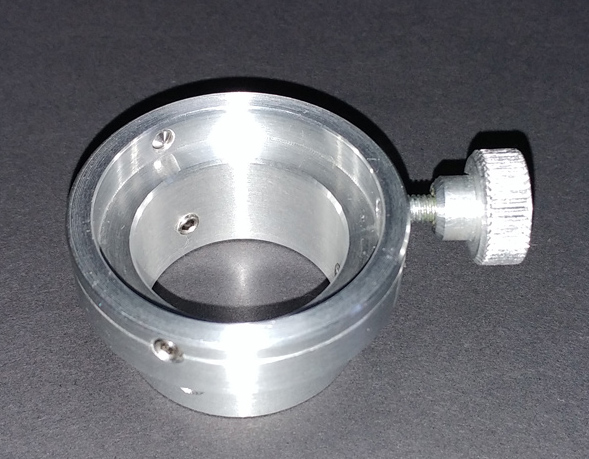

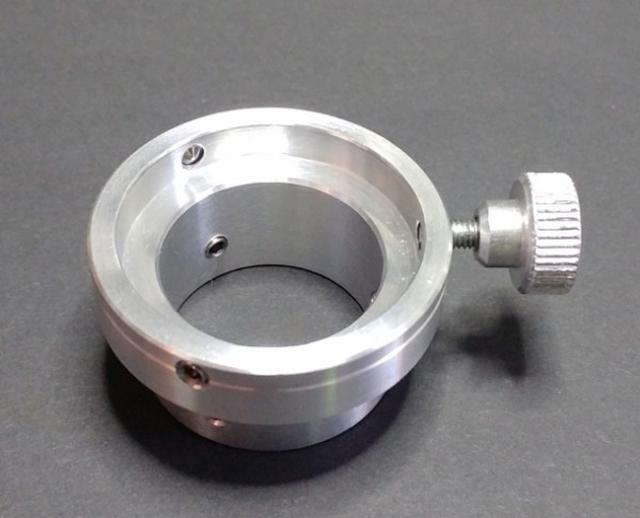

Fotos soporte montura.





A partir de aquí diseñe un soporte que me permitiera fijar la cámara QHY5LII al eje de la montura.
La QHY5 tiene un problema para este menester y es que la conexión del puerto usb es por la parte posterior, así que tuve que hacer un hueco para poder sacar los cables,

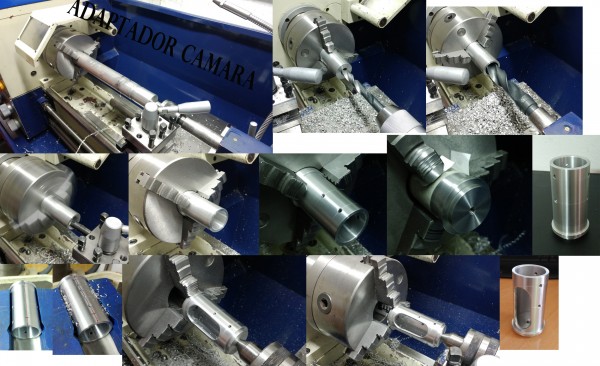

Fotos adaptador cámara.





Como no dispongo de fresadora toco hacer el cajeo a mano, primero con varios taladros y luego a base de dremel asta conseguir el hueco que había diseñado, estas piezas las hice en aluminio que es lo que tenia a mano pero también se podrían hacer en una impresora 3D sin ningún problema.

Lista de elementos necesarios:

1 Soporte para fijar a la montura.( sirve para EQ6, Lxd75, CG5, CGEM y alguna mas)
2 Soporte para camara QHY5LII (solo sirve este modelo de camara version mono o color)
3 Cable usb acodado - 1x USB A Macho - 1x USB B  .

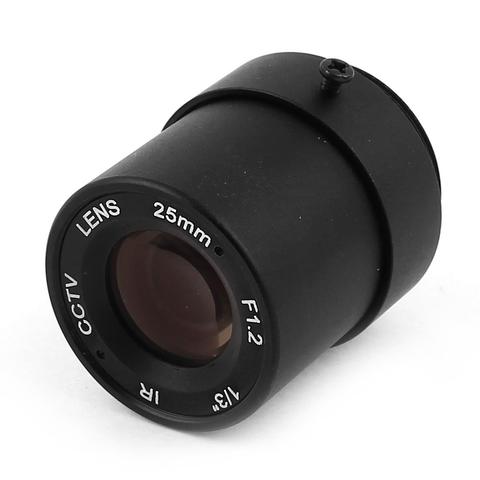

4 Objetivo para cámaras CCTV de 25mm (tiene que ser este mismo modelo: product/B00REFQ81Y product/B00REFQ81Y
5 Soft emulador Polemaster QHY5LII https://wix443.wixsite.com/polemaster-emulator

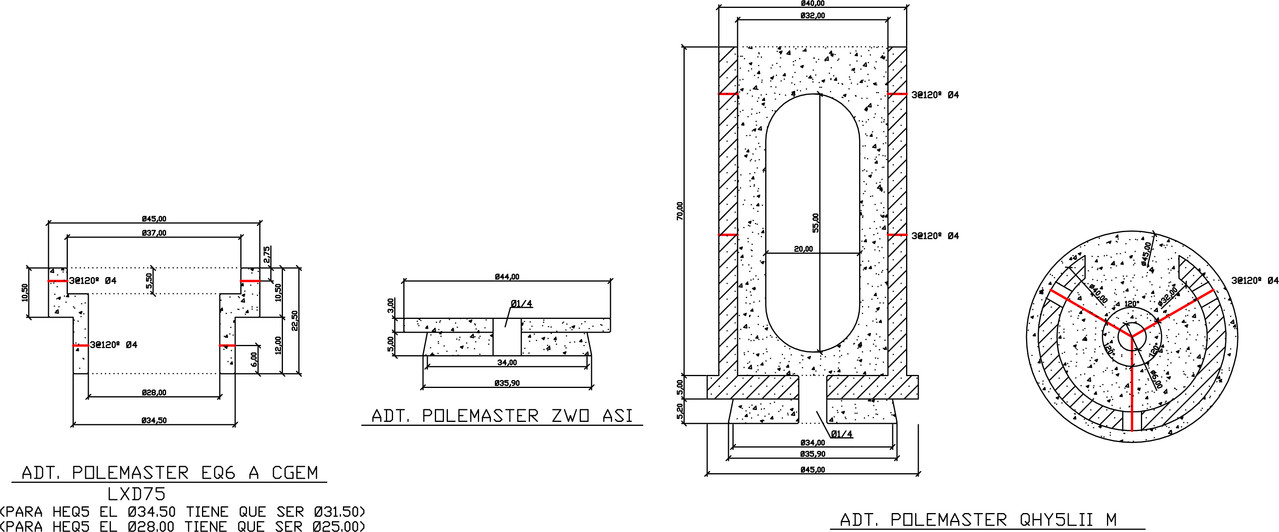

De regalo dejo los planos del adaptador Julmaster.

Y con todo esto tenemos un Polemaster perfectamente funcional.
Antes de llegar hasta aquí, el modelo funcional hice muchas pruebas con varios objetivos un 35mm un 25mm (focal real eran 26,5mm) y otro 25mm que es el correcto y parece ser que es el mismo que usa el original y ademas es el modelo mas barato.

Si has llegado asta aquí, los que también tenemos otro tipo de cámara como las ZWO ASI, etc hay otra opción de soft, funciona de una manera similar https://www.sharpcap.co.uk/ en la opción de alineación polar, de momento aun no he podido probarlo pero por lo que he leído funciona bastante bien.

Me he entretenido un rato y he sacado los modelos en 3d para imprimir las piezas, el soporte de la QHY5LII he diseñado dos versiones una en una sola pieza y la otra en dos partes para el que no quiera tener que hacer soportes para los voladizos.
Si alguien quiere los archivos STL para imprimir que me los pida y se los paso.




Saludos,
Julio.

- - -

Mi respeto y admiración por esta obra de ingeniería inversa.

Yo estuve en su momento barruntando hacer lo mismo con una cámara normalita web pero al final no lo desarrollé.

- - -

Una maravilla  aqui mi voto

- - -

Una maravilla de brico

- - -

Julio, muy interesante.
Yo si estaría interesado en que me facilitaras los archivos STL para su construcción.
Te dejo mi correo

Parte del contenido está bloqueado al no estar registrado como usuario del foro ...

Y muchas gracias por tu tiempo.


- - -

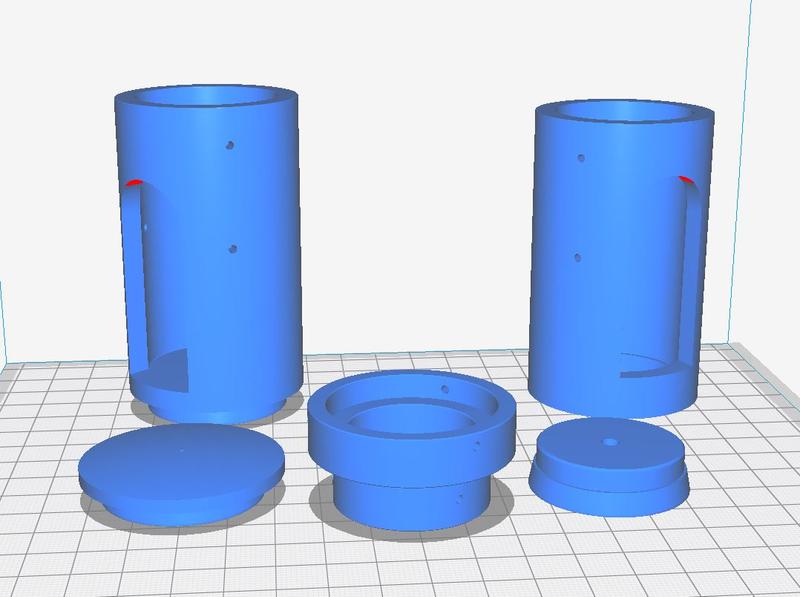

Ok te envió lo archivos STL  he incluido una tapa para el objetivo de 25mm ya que no trae nada mas que un plástico transparentes muy cutre.

Adjunto una foto de unas pruebas que saque con mi 3D para ver que tal quedaban los modelos.

Para la base que se monta en la montura tendrás que hacer tu los agujeros de fijación para el modelo de montura que tengas y roscarlos, yo utilizo prisioneros M4.


Saludos.
Julio.

- - -
