Hola compañeros.

Como reza el título, busco ideas para montarme un techo abatible controlado por ascom. Digo abatible porque por temas de espacio, no me planteo en este momento que sea deslizante.

Alguien conoce alguna empresa o a alguien que haya montado este tipo de techos? He mirado pero no he visto nada de info de techos abatibles en observatorios. Algún comentario de algún compañero en el foro, pero sin fotos ni nada.

Si me podéis echar una mano con algún contacto o alguna otra idea para el techo, os lo agradezco.

Muchas gracias!!

Monturas: EQ6-R Pro / NEQ5 Pro Goto II / CG-4
Telescopio: Meade R8 200/1000 + enfocador Crayford Skywatcher dual speed.
Cámara: ZWO ASI1600MM + ZWO EFW 7x36mm.
Filtros: LRGB ZWO 36mm. Baader Ha 7nm 36mm.
Guiado: EZG 60 + QHY5L-II mono
Accesorios: MPCC Mark III + IDAS LPS D1

[lhyrae]

Mi observatorio es de techo abatible, son dos hojas de 3 X 1,5 metros, algo pesadas para abrir y cerrar , pero no se puede mecanizar por el propio diseño del sistema.
Tengo un compañero que ha hecho algo parecido (de 2 x 2 más o menos)  pero también lo abre manualmente.
Habría que saber que dimensiones le quieres dar, y si te planteas que sea solo una hoja la que se abre.

Observatorio de Sencelles
Código MPC :  K14
Código AAVSO : MMAO

[alxtrnk]

Buenas Ihyrae,

Pues la idea era un solo panel abatible, ya que el observatorio va a hacer esquina con dos paredes que dan a la calle, con lo que solo cuento con dos laterales del observatorio para abatir el panel, y dichos laterales son contiguos, no opuestos, por lo que tiene que ser un solo panel si o sí. Respecto a la motorización, es obligatorio puesto que va a ser un observatorio remoto, con lo que debo de poder controlar la apertura y cierre del techo. Te añado una foto de como lo llevo hasta ahora. Las dos paredes blancas son las que dan a la calle, y por tanto ahí no puedo abatir ningún panel. Por tanto sería hacia una de las dos paredes que quedan por construir.

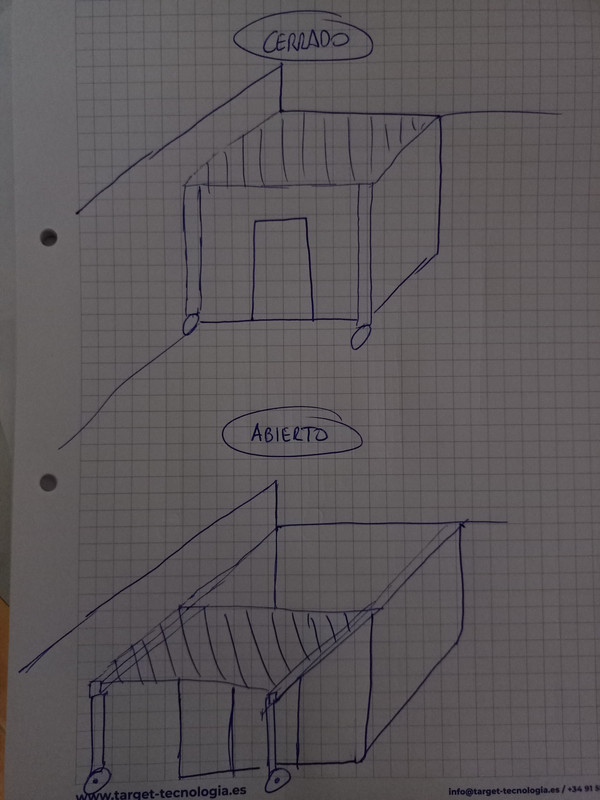

La idea del techo abatible al final creo que va a ser inviable, así que estoy pensando en un techo corredizo, pero como no quiero comerme mucho espacio de terreno con los pilares de la estructura que se necesitaría para apoyar el techo cuando esté abierto, estoy pensando en hacer un par de pilares con ruedas, solidarios al techo, que cuando se abra el techo, esos pilares se desplacen junto con él para darle el apoyo necesario cuando esté abierto. Sería algo como lo del dibujo siguiente (perdón, no dibujo muy bien....  )



Qué os parece la idea? Conocéis a alguien que haya montado algo parecido? Igualmente si alguien conoce empresas que se dediquen a instalar techos corredizos a medida, pues os agradezco que me paséis su contacto. Ya he contactado con EsparterosCS, y estoy a la espera de respuesta, pero si alguien conoce alguna más empresa más, os agradezco que me paséis el contacto.

Gracias!

[rigelvega]

Hola alxtrnk

Yo también estoy haciendo planes para tener uno, pero de momento tengo el proyecto en dique seco.

Quizás te valga esta idea:

https://www.astroshop.es/dispositivos/dome-parts-gmbh-rolldach-sternwarte-greenline-micro-ms20-mit-holzschutz/p,70746

Un fabricante de techos móviles:

http://www.moviltecho.com/?gclid=Cj0KCQjw-JyUBhCuARIsANUqQ_LiD2HiZ8BM_wsiWHxeXrFA7yNvutt9PFbJY5YPuXpOSrfSGH_pO9gaAk_AEALw_wcB

Mi cordial saludo.

S/C Meade 2080 8" f10 año 1984
Newton IMVO 8" f6 año 1982
Casero 8" f4 año 1984
Refractor Vixen 70/900
Meade ETX 70AT GoTo
Meade ETX 80AT GoTo
National Geographic Maksutov 90/1250 GoTo
Montura Meade LXD75 GoTo
Oculares Svbony de 2" focales: 32 - 26 -15 mm. Ocular Omegon de 2" 56mm.
Oculares Meade de 1,25" focales 40 - 25 mm. Oculares Sbony de 20 -15 -9 -6 mm
Ocular TMB de 5mm y 2.5mm
Filtro polarizado variable Svbony de 2". Filtros colores y contaminación lumínica de 1,25" Sbony y sin marca.
Helioscopio

[alxtrnk]

Muchas gracias a los dos!

Perdón por contestar ahora. Llevaba unos días sin mirar el foro y pensaba que ya no iba a tener respuesta. Me apunto el fabricante de techos móviles @rigelvega. Es justo lo que buscaba!!

El resto de enlaces está bien pero para fabricarse el techo uno mismo. Desgraciadamente no tengo tiempo, y por eso buscaba alguna empresa especializada que lo hiciese. Así que probaré suerte con la gente de moviltecho, a ver si pueden darme una solución.

De nuevo gracias a los dos

[rigelsirius]

Hola alxtrnk.
Cómo ha acabado tu búsqueda de techos móviles?
Yo también contacté con Espartero, pero da un poco de rabia porque parece más obsesionado con que le "roben" la idea que con facilitar información.
Cuando uno va a adquirir un material sensible y delicado como éste, necesita información para asegurarse que su instrumental estará correctamente protegido. Pero no hay manera de que me facilite unos planos, medidas, etc.
Sólo pasa imágenes a baja resolución, y acaba diciendo que ya se adaptan a las medidas que se les den. Pero ya se sabe que una cosa es lo que se dice y otra lo que pasa. Y como son "kits" que te los envían y los acabas montando tú, es perfecto para buscar excusas si luego hay problemas.

Parece mentira que cueste tanto encontrar suministradores o instaladores de este tipo de techos.

Un saludo.

[LinP]

Buenas.

Yo estoy en el mismo tema, en mi caso al ser casa en centro histórico no me permiten montar cúpula en el tejado pero en dos semanas me vienen unos técnicos para mirar de instalar una ventana abatible y motorizada con hidráulicos

Les comenté la idea de hacer una ventana o techo corredero pero me aconsejaron que no lo hiciese por temas de aire y agua porque tarde o temprano acabaría dando problemas, así pues la idea es ventana abatible y con hidráulicos que se puedan controlar mediante ascom, toda una aventura por delante

Ya iré comentando por si es de interés.

Saludos.

C254/1200, C11 XLT, Taka CN212/2620, Taka FS60/355,TS115/800, Scopos 66/400, SW 80/400, SW 80/600ED, SW200/1200
SW HEQ5 SynScan, SW NEQ6, Manfrotto 055XPROB
EOS350D Baader mod., EOS40D, EOS70D, DMK 21AU04.AS, DMK 21AU618.AS, ASI120, Toucam Pro II SC1, Atik383L+, 428EX y algunas tuercas más.

https://www.magicearth.es - Página personal dedicada a la astronomía
https://www.spacecolors.com - Astrofoto y muchas otras cosas
https://www.youtube.com/watch?v=uQwk4SrHm20

[Jaume Manuel]

Buenos dias, tengo un observatorio de techo deslizante, mide 2,5 por 3,5 metros . Lo que hice fué usar panel sandwhich movido por seis rodamientos en guias.
Un dia hago un minireportaje de como ha quedado igual te sirve alguna idea. La apertura es manual ya que no necesito que sea automático.
Tuve uno con cúpula pero al final me decanté por el de techo corredero.

Saludos.

Guiado con EZG Lunático  QHY 5
Canon 1100D modificada
ED 80 evostar Skywatcher
NEQ6 pro
Observatorio fijo

Jaume.

[anofeles]

Un dia hago un minireportaje de como ha quedado igual te sirve alguna idea. La apertura es manual ya que no necesito que sea automático.
Saludos.

Hola, Juan Manuel. ¿Es solo el techo de panel sándwich o también las paredes? La verdad es que estaría muy bien que pusieras, para los que tenemos en mente algún día tener algo similar, ese minirreportaje...
Gracias de antemano.

Photon 8" (204/800) de TS
TS Photoline 80/480 Triplete APO
NEQ6 tuneada por HAS

[Jaume Manuel]

Hola, solo techo, el resto es de obra, mañana pongo fotos.

Saludos.

[lhyrae]

Hace tiempo que no veo este hilo, tendría que haber respondido antes.
Posteo una foto de mi observatorio abatible, de 3 X 3 metros.
El techo es pesado, recomiendo hacerlo deslizante, pero si es sólo de 2 X 2 se puede hacer de esta manera.
EDITO: Si es 2 x 2 metros se puede hacer sólo de una hoja, con algo de pendiente por la lluvia.

observatorio by Mario Morales Aimar, en Flickr

[OscarP]

Hola:
Yo pondría un par de marcos de metal unidos ( y con alguna escuadra de refuerzo) apoyándose en dos guias (en rojo), una anclada a la pared, y otra en la base del suelo de la caseta, luego ya lo tapas con lo que quieras y le das la inclinación para el agua lógica. En el fondo, como una puerta de acceso a garaje o chalet deslizante, solo que con "tapa".


[LinP]

Pues aquí tiene que ir el mío.. menuda aventura

Este fin de semana si todo va bien vienen los técnicos a mirar, en principio lo quiero hacer abatible y con hidráulicos.. veremos si es posible....

Por ahora ya estoy tuneando la EQ6 con el kit Rowan

[LinP]

Buenas.

¿cómo lleváis el tema del observatorio?

La semana pasada vinieron a casa para asesorarme y lo que me recomiendan en mi caso es ventana deslizante pero por ahora no mandan presupuesto.

Descartaron techo abatible por temas de viento, ya que según el técnico una buena racha podría arrancar una hoja fácilmente.

Sigo buscando empresas que se dediquen al tema, sin éxito. No sé si alguien conocerá alguna

Por ahora sigo avanzando en el interior del observatorio, queda mucho curro pero con ilusión
