es crucial entender los tipos de entradas, USB y otras
Los conectores USB se multiplican en formas, versiones y protocolos que se superponen: USB-A, USB-C, micro, mini, 2.0, 3.2, USB4, Thunderbolt... Esta guía te permite identificar cualquier puerto o cable de un vistazo, comparar velocidades reales y entender la compatibilidad entre versiones —incluyendo su uso en cámaras astronómicas, monturas GoTo y controladores como ASIAIR.
por ejemplo: ¿Qué es el icono de rayo en tu puerto USB?
Es la función
PowerShare: ese puerto puede cargar dispositivos aunque el PC esté apagado o en reposo.
lista y descripciones:
puertos, entradas, conectores y protocolos.

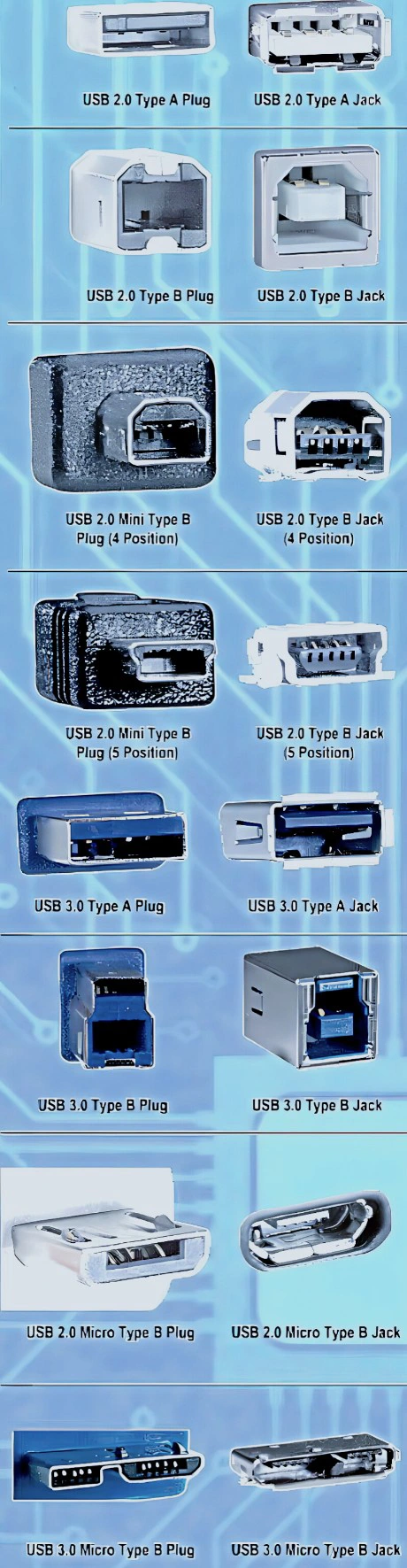

USB 1.0
-
Conectores:
USB-A (el conector mas común), diseñado para dispositivos como teclados, ratones y otros periféricos básicos.
-
Color: Negro.
-
Pines: 4.
-
Velocidad de transferencia:
-
Low Speed (LS): 1.5 Mbps (187.5 KB/s).
-
Full Speed (FS): 12 Mbps (1.5 MB/s).
-
Fecha de lanzamiento: Enero de 1996.
-
Potencia de salida: 5V@100mA.
-
Notas: Este fue el primer tipo de puerto USB que se creó. Su velocidad de transferencia de datos era muy baja y solo podía conectar hasta 12 dispositivos. Para dispositivos como teclado, ratón, etc.
USB 1.1
-
Conectores:
USB-A (el usado en la mayoría de dispositivos periféricos), y
USB-B (utilizado principalmente en impresoras, escáneres y otros dispositivos más grandes). Ambos conectores fueron clave para la expansión de los dispositivos USB en los hogares y oficinas.
-
Color: Negro.
-
Pines: 4.
-
Velocidad de transferencia: 12 Mbps (1.5 MB/s).
-
Fecha de lanzamiento: Septiembre de 1998.
-
Potencia de salida: 5V@100mA.
-
Notas: Esta versión mejoró la transferencia de datos y la compatibilidad con los dispositivos. Podía conectar hasta 127 dispositivos. Todavía no había surgido la función PowerShare.
USB 2.0
-
Conectores:
-
USB-A: El conector estándar rectangular utilizado en la mayoría de los dispositivos como computadoras y cargadores.
-
USB-B: Usado principalmente en dispositivos como impresoras.
-
miniUSB: Conector más pequeño, utilizado en dispositivos más compactos, como cámaras y algunos teléfonos.
-
microUSB: Común en dispositivos móviles y otros dispositivos portátiles.
-
Color: Negro.
-
Pines: 4.
-
Velocidad de transferencia: 480 Mbps (60 MB/s).
-
Fecha de lanzamiento: Abril de 2000.
-
Potencia de salida: 5V@500mA.
* Ésta versión aumentó considerablemente el ancho de banda y la potencia de salida. Podía conectar hasta 127 dispositivos. Algunos puertos USB 2.0 tenían la función PowerShare, aunque no era muy común.
USB 3.0
-
Conectores:
-
USB-A: Conector estándar, pero con más pines para soportar mayores velocidades de transferencia.
-
USB-B: Similar al
USB 2.0 B, pero con más pines para aumentar la velocidad. Aspecto asimétrico.
-
microUSB 3.0 - B: Versión mejorada del microUSB, utilizado en discos duros externos y otros dispositivos que requieren mayores velocidades. Aspecto planar y asimétrico.
-
Color: Azul.
-
Pines: 9.
-
Velocidad de transferencia: 5 Gbps (625 MB/s).
-
Fecha de lanzamiento: Noviembre de 2008.
-
Potencia de salida: 5V@900mA (máximo para la mayoría de puertos USB 3.0).
-
Resolución de video: Hasta 1080p.
* Esta versión multiplicó por 10 la tasa de transferencia de datos y casi por 2 la potencia de salida. Podía conectar hasta 127 dispositivos en el mismo bus USB (teóricamente). La mayoría de los puertos USB 3.0 tenían la función PowerShare.
USB 3.1
-
Conectores:
-
USB-A: Conector estándar utilizado para la mayoría de los dispositivos.
-
USB-C: Conector tipo
reversible simétrico y más pequeño, utilizado en dispositivos modernos como laptops, teléfonos y otros dispositivos de alto rendimiento.
-
Color: Verde turquesa (puede variar según el fabricante).
-
Pines: 9.
-
Velocidad de transferencia:
-
Gen 1: 5 Gbps (625 MB/s) [renombrado desde USB 3.0].
-
Gen 2: 10 Gbps (1250 MB/s).
-
Fecha de lanzamiento: Julio de 2013.
-
Potencia de salida: 5V@900mA (típico para Gen 1).
-
Resolución de video: Hasta 4K (dependiendo de la implementación del dispositivo y el uso de
DisplayPort Alternate Mode).
* Esta versión duplicó la tasa de transferencia de datos y mantuvo la potencia de salida. Podía conectar hasta 127 dispositivos en el mismo bus USB (teóricamente, dependiendo del hardware). Todos los puertos USB 3.1 incluían la función PowerShare.
USB 3.2
-
Conectores:
-
USB-A: Conector estándar.
-
USB-C: Tipo de conector reversible y pequeño, utilizado en dispositivos modernos.
-
microUSB 3.2: Usado en algunos dispositivos, principalmente en modelos más antiguos o específicos.
-
Color: Azul o verde turquesa (puede variar según el fabricante).
-
Pines: 9.
-
Velocidad de transferencia:
- De 5 Gbps (625 MB/s) hasta 20,000 Mbps (2500 MB/s).
-
Fecha de lanzamiento: Septiembre de 2017.
-
Potencia de salida: 5V@900mA.
-
Compatibilidad: USB 3.1, USB 3.0, USB 2.0.
-
Resolución de vídeo: Hasta 4K.
* El tipo USB 3.2 es la evolución de USB 3.1, que duplica la tasa de transferencia de datos al utilizar dos carriles de 10 Gbps cada uno en el conector
USB-C. USB 3.2 se divide en cuatro variantes, según la velocidad y el número de carriles que utilizan:
- USB 3.2 Gen 1x1: Es el mismo que USB 3.1 Gen 1 o USB 3.0, con una velocidad de 5 Gbps y un solo carril. Se puede usar con conectores USB-A, USB-C o microUSB.
- USB 3.2 Gen 1x2: Utiliza un carril de 10 Gbps y es exclusivo de conectores USB-C.
- USB 3.2 Gen 2x1: Es el mismo que USB 3.1 Gen 2, con una velocidad de 10 Gbps y un solo carril. Se puede usar con conectores USB-A, USB-C o microUSB.
- USB 3.2 Gen 2x2: Utiliza dos carriles de 10 Gbps para alcanzar una velocidad de 20 Gbps. Solo se puede usar con conectores USB-C.
USB 4
-
Conectores: tipo
USB-C (conector reversible, compacto, y utilizado en la mayoría de dispositivos modernos para su versatilidad y alto rendimiento).
-
Color: Azul o verde turquesa (puede variar dependiendo del fabricante).
-
Pines: 24.
-
Velocidad de transferencia: Hasta 40 Gbps (5 GB/s), gracias al uso de dos carriles de 20 Gbps cada uno.
-
Fecha de lanzamiento: Agosto de 2019.
-
Potencia de salida: Hasta 100W (dependiendo de la implementación y el cable utilizado, a través de USB Power Delivery).
-
Compatibilidad:
USB 3.2,
USB 2.0, y
Thunderbolt 3.
USB 4 es la última generación de la especificación USB, basada en el protocolo
Thunderbolt 3 de Intel. Esta nueva especificación permite velocidades de transferencia de hasta 40 Gbps, mejorando enormemente el rendimiento en comparación con versiones anteriores. Además de los datos,
USB 4 puede transmitir vídeo, audio y datos simultáneamente, y ofrecer hasta 100W de potencia para cargar dispositivos de alto rendimiento, como laptops y monitores.
USB 4 se clasifica en dos variantes según la velocidad y el número de carriles utilizados:
-
USB 4 Gen 2x2: Alcanzando una velocidad de 20 Gbps mediante el uso de dos carriles de 10 Gbps cada uno. Compatible con
USB 3.2 Gen 2x2 y
Thunderbolt 3.
-
USB 4 Gen 3x2: Ofrece una velocidad de 40 Gbps utilizando dos carriles de 20 Gbps cada uno. Compatible con
USB 3.2 Gen 2x2 y
Thunderbolt 3.
la Presencia de USB 4 a día de hoy (2026)
El estándar
USB 4 está consolidándose lentamente en el mercado. Aunque cada vez más dispositivos premium, como laptops y estaciones de acoplamiento, lo incorporan, su adopción masiva aún se ve limitada por la coexistencia con USB 3.2 y la competencia directa con
Thunderbolt 4 que compite con USB 4 en áreas clave como:
- Velocidad: Ambos alcanzan hasta 40 Gbps, pero Thunderbolt 4 garantiza esta velocidad en cables más largos.
- Cadena de dispositivos: Thunderbolt permite conectar hasta seis dispositivos en cadena, una función que USB 4 no ofrece.
- Compatibilidad: Thunderbolt 4 asegura soporte completo para PCIe, video y datos en cada puerto, mientras que USB 4 puede variar según el dispositivo.
- Ecosistema: Thunderbolt se enfoca en equipos de alta gama y profesionales, mientras que USB 4 apunta a una adopción más amplia y flexible.
* Actualmente, USB 4 es más común en dispositivos generalistas, mientras que Thunderbolt sigue dominando el ámbito profesional.
Cómo identificar el tipo de USB que tienes.
Para saber qué tipo de puerto USB tienes en tu ordenador, puedes fijarte en sus características visuales o usar herramientas de diagnóstico. Aquí te explicamos ambos métodos:
Por características visuales:
Observa el color del puerto y el número de pines visibles:
- Negro: Generalmente indica USB 2.0.
- Azul: Suele ser USB 3.0.
- Turquesa: Identifica USB 3.1 o superior (variable según fabricante).
- Los conectores USB-C no tienen color estándar y deben identificarse por sus especificaciones.
Nota importante: El color del puerto puede variar según el fabricante. Es recomendable confirmar la versión usando software.
Con herramientas especializadas:
Algunas opciones útiles para identificar los puertos USB de tu equipo son:
- USB Device Tree Viewer: Software portátil para Windows (32/64 bits) desarrollado por Uwe Sieber. Permite identificar las versiones de los puertos, velocidad máxima y dispositivos conectados.
- USBDeview: Herramienta de NirSoft compatible con Windows. Lista todos los dispositivos USB conectados y su información técnica, incluyendo las capacidades del puerto.
- USB Analyzer: Solución profesional para análisis de puertos USB en Windows y macOS, ideal para desarrolladores y usuarios avanzados.
Puertos Thunderbolt: qué son, cómo identificarlos y compatibilidades
Thunderbolt no es un tipo de conector: es un
protocolo o interfaz desarrollado por
Intel y
Apple que combina en un solo cable la transmisión de datos (PCI Express), vídeo (DisplayPort) y alimentación. Lo que cambia entre versiones es la velocidad, la potencia y —esto es lo que confunde— el conector físico que usa.
Cómo reconocer un puerto Thunderbolt: busca el símbolo de un rayo (⚡) junto al puerto. La forma del conector varía según la versión:
- Thunderbolt 1 y 2 → conector Mini DisplayPort: rectangular, pequeño, con una esquina biselada.
- Thunderbolt 3, 4 y 5 → conector USB-C: ovalado, simétrico, reversible. Físicamente idéntico al USB-C estándar, de ahí la confusión.
Comparativa de versiones Thunderbolt
| Versión | Velocidad | Potencia | Vídeo máx. | Año |
| Thunderbolt 1 | 10 Gbps | 10 W | DP 1.1a | 2011 |
| Thunderbolt 2 | 20 Gbps | 15 W | DP 1.2 · hasta 4K | 2013 |
| Thunderbolt 3 | 40 Gbps | 100 W | DP 1.4 · 2×4K o 5K@60Hz | 2015 |
| Thunderbolt 4 | 40 Gbps | 100 W | DP 2.0 · 2×4K o 8K@60Hz | 2020 |
| Thunderbolt 5 | 80–120 Gbps | 240 W | DP 2.1 · 3×4K@144Hz o 2×8K@60Hz | 2023 |
Nota TB4 vs TB3: ambos alcanzan 40 Gbps, pero Thunderbolt 4 exige requisitos mínimos más estrictos a los fabricantes: garantiza PCIe ×4 (32 Gbps para datos), función de despertar desde reposo y compatibilidad con dos monitores 4K en
todos los puertos certificados, algo que en TB3 era opcional.
La regla más importante: USB-C ≠ Thunderbolt
Thunderbolt 3, 4 y 5 usan el conector USB-C, pero
no todo puerto USB-C es Thunderbolt. Si el puerto no tiene el icono del rayo (⚡), es USB-C estándar y
no soportará las funciones Thunderbolt, aunque el conector sea físicamente idéntico.
Un cable o dispositivo
Thunderbolt enchufado a un puerto USB-C sin TB funcionará como USB estándar: sin las ventajas de velocidad ni el tunneling de vídeo nativo.
Thunderbolt y USB4: cómo se relacionan
USB4 incorpora el protocolo de
Thunderbolt 3 como base técnica, por lo que ambos comparten el conector USB-C y son en gran medida interoperables. Sin embargo, hay matices:
- La compatibilidad TB3 en un puerto USB4 es opcional según la especificación: un fabricante puede lanzar un puerto USB4 sin soporte completo Thunderbolt. Comprueba las especificaciones del dispositivo.
- Un dispositivo Thunderbolt 4 conectado a un puerto USB4: suele funcionar, pero no todas las funciones avanzadas (cadena de dispositivos, PCIe completo) están garantizadas.
- Un dispositivo USB4 conectado a un puerto TB4: funciona a plena velocidad USB4.
Retrocompatibilidad: qué funciona con qué
Los puertos Thunderbolt 3, 4 y 5 son también puertos USB 3.2 nativamente. Cualquier dispositivo USB conectado a ellos funciona sin adaptadores de protocolo, aunque puede necesitar un adaptador de conector físico (USB-C → USB-A, por ejemplo).
| Dispositivo | Puerto TB3 / TB4 | Puerto USB-C sin TB |
| Dispositivo TB4 | ✅ Velocidad completa | ⚠️ Solo funciones USB |
| Dispositivo TB3 | ✅ Velocidad completa | ⚠️ Solo funciones USB |
| Dispositivo USB4 | ✅ Funciona (verificar specs) | ✅ Velocidad USB4 |
| USB 3.2 Gen 2 (10 Gbps) | ✅ Funciona a 10 Gbps | ✅ Funciona |
| USB 3.2 Gen 2×2 (20 Gbps) | ⚠️ Máx. 10 Gbps (limitación TB4) | ✅ Funciona a 20 Gbps |
| USB 2.0 | ✅ Funciona a 480 Mbps | ✅ Funciona |
Caso práctico para astronomía: una cámara ZWO ASI con conexión USB 3.0 conectada a un puerto Thunderbolt 3 o 4 funciona perfectamente a velocidad USB 3.0, sin configuración adicional. El cable necesario es USB-C a USB-A (o USB-C a USB-C si la cámara lo permite).
Puertos y Conectores FireWire: El legado de Apple y su influencia
FireWire (también conocido como IEEE 1394) es un estándar de comunicación de alta velocidad desarrollado por Apple en 1995. Aunque su uso ha disminuido con el tiempo debido a la adopción de tecnologías más modernas como USB y Thunderbolt, FireWire fue muy popular en su época, especialmente en el ámbito de la edición de video y otros trabajos de alto rendimiento.
FireWire 400: El inicio de la era de la alta velocidad
El
FireWire 400, también conocido como IEEE 1394a, fue el primer estándar FireWire lanzado por Apple en 1995. Este conector permitió velocidades de transferencia mucho mayores que USB 1.1, haciendo posible la transmisión de video digital en tiempo real.
Características principales:- Conector de 6 pines, utilizado en computadoras y dispositivos periféricos como cámaras de video, discos duros y tarjetas de captura.
- Velocidad de transferencia de hasta 400 Mbps (50 MB/s), considerablemente más rápida que las alternativas de su época.
- Capacidad para transmitir datos y alimentar dispositivos simultáneamente, lo que lo hizo popular en entornos profesionales de grabación y edición de video.
Incompatibilidades:- No compatible con los puertos USB, lo que requería el uso de adaptadores para conectar dispositivos USB.
- Su uso fue limitado en el ámbito de consumidores debido a su precio relativamente alto y la complejidad de implementación en comparación con USB.
FireWire 800: Mejoras y mayor rendimiento
El
FireWire 800, también conocido como IEEE 1394b, fue lanzado en 2002 y representó una mejora significativa respecto al FireWire 400, especialmente en términos de velocidad de transferencia y flexibilidad en el uso de cables.
Características principales:- Conector de 9 pines (también con versión de 6 pines), compatible con cables de mayor longitud (hasta 100 metros con cables de fibra óptica en aplicaciones especiales).
- Velocidad de transferencia de hasta 800 Mbps (100 MB/s), el doble que el FireWire 400.
- Mayor eficiencia en la transmisión de datos, especialmente útil en la edición de video en alta definición y transferencia de grandes volúmenes de datos.
Incompatibilidades:- No compatible de forma directa con USB o Thunderbolt, lo que limitaba la conectividad con otros dispositivos no equipados con FireWire.
- El costo y la complejidad de implementación seguían siendo factores limitantes para muchos usuarios finales.
La transición hacia Thunderbolt: El ocaso de FireWire
Con el avance de la tecnología, Apple orientó sus esfuerzos hacia el desarrollo de Thunderbolt, un estándar que integró las fortalezas de FireWire y añadió una velocidad y versatilidad superiores, relegando progresivamente a FireWire al olvido.
Ventajas de la transición a Thunderbolt: - Thunderbolt alcanza velocidades de hasta 40 Gbps (en su versión 3), superando ampliamente las capacidades de FireWire.
- Ofrece una mayor compatibilidad con dispositivos modernos, abarcando desde pantallas 4K hasta soluciones de almacenamiento ultrarrápido y periféricos de alta gama.
- Permite la transmisión simultánea de video, audio, datos y energía a través de un único cable, simplificando notablemente la conectividad en entornos tanto portátiles como de escritorio.
¿Sigue siendo relevante FireWire? En ciertos ámbitos profesionales, especialmente en la producción de video y en dispositivos legados que aún dependen de esta tecnología, FireWire conserva una vigencia limitada.
Conclusión Aunque FireWire representó una innovación significativa en su época al ofrecer velocidades y capacidades de conexión destacadas, la llegada de estándares como USB 3.0, Thunderbolt y otras tecnologías de mayor rendimiento ha acelerado su desaparición. Hoy en día, FireWire permanece como un testimonio de la evolución de los puertos y conectores en la informática y la electrónica.
otros Puertos y Conectores propietarios de Apple: Lightning y el "30 pines"
Apple ha desarrollado conectores propietarios que han sido característicos de sus dispositivos durante años. Los más relevantes son el
conector de 30 pines y el
Lightning, aunque en la actualidad Apple está adoptando gradualmente el
USB-C en sus dispositivos más recientes.
Conector de 30 pines: ya es el pasado !
El
conector de 30 pines fue introducido por Apple en 2003 y se utilizó ampliamente en dispositivos como el iPod, iPhone (hasta el 4S) y iPad (hasta la tercera generación).
Características principales: - Diseño no reversible, lo que dificultaba su conexión en entornos con poca iluminación.
- Velocidades de transferencia limitadas (equivalentes a USB 2.0, hasta 480 Mbps).
- Capacidad para transmitir datos y audio analógico, aunque con baja eficiencia energética.
Incompatibilidades: - No compatible con dispositivos modernos sin un adaptador específico.
- No soporta tecnologías actuales como Power Delivery (PD) o transmisión de video en alta resolución.
Lightning: el estándar de Apple hasta 2023
Introducido en 2012, el
Lightning sustituyó al conector de 30 pines y fue el estándar de Apple hasta el iPhone 14 (2022). Desde el iPhone 15 (2023), Apple ha migrado a
USB-C en todos sus dispositivos principales, cumpliendo además la normativa de la Unión Europea que obliga al conector común en electrónica de consumo.
Características:- Diseño compacto y reversible.
- Velocidad de transferencia equivalente a USB 2.0 (hasta 480 Mbps): una limitación notable para su época final.
- Soporte para carga rápida en algunos dispositivos, pero sin Power Delivery estándar.
- Solo compatible con estándares USB mediante adaptadores.
Apple con USB-C: transición completada
La integración de USB-C en los dispositivos Apple no es una tendencia en curso: en 2026 ya es un hecho consolidado en toda la gama activa de iPhone, iPad y Mac.
Qué cambia con USB-C en dispositivos Apple:- Compatibilidad directa con cargadores, cables y periféricos de cualquier marca.
- Velocidades reales de hasta 40 Gbps en modelos con Thunderbolt 3/4 (MacBook Pro, iPad Pro).
- Carga hasta 100 W mediante Power Delivery, frente a los ~20 W máximos prácticos de Lightning.
¿Lightning sigue vigente? Solo en accesorios heredados (AirPods, Magic Mouse, teclados Apple de generaciones anteriores) y en iPhones anteriores al 15 aún en uso. En cualquier dispositivo Apple nuevo de 2024 en adelante, Lightning ha desaparecido.
Anexo, Glosario y Notas
1. Para convertir de Mbps a MB/s, se divide entre 8 (1 byte = 8 bits).
2. Las velocidades mencionadas son teóricas máximas; en la práctica pueden ser menores debido a limitaciones del hardware, los controladores o los cables.
Conectores oficiales según las especificaciones USB:
1. MiniUSBMini-A: Poco común y ya obsoleto. Utilizado en dispositivos especializados.
Mini-B: Más habitual, especialmente en cámaras digitales y otros periféricos pequeños.
2. MicroUSBMicro-A: Muy raro, usado principalmente en algunos dispositivos OTG (On-The-Go).
Micro-B: Más extendido, empleado en dispositivos móviles, discos duros portátiles y otros periféricos.
3. USB-CEste conector no tiene variantes "mini" ni "micro", ya que USB-C es un estándar único, reversible y de tamaño compacto que ha reemplazado progresivamente a los conectores micro y mini en nuevos dispositivos.
4. Retrocompatibilidad Se denomina retrocompatibilidad a la capacidad de los dispositivos y puertos USB de diferentes generaciones para interactuar de forma efectiva. Esto implica que un dispositivo que cumple con un estándar USB más reciente puede funcionar en un puerto de una versión anterior, aunque habitualmente con restricciones en cuanto a la velocidad, potencia o funciones específicas. Este mecanismo facilita la transición tecnológica, permitiendo la integración progresiva de nuevos dispositivos sin dejar obsoletos los equipos previos.
- Cámaras astronómicas: Modelos populares como las ZWO-ASI o QHYCCD dependen de conexiones USB rápidas para transmitir imágenes en tiempo real.
- Telescopios inteligentes: Equipos como el Stellina o Unistellar utilizan USB para gestionar datos y energía.
- ASIAIR y otros controladores: Estos sistemas centralizan la operación de telescopios y cámaras, siendo críticos los estándares USB modernos como 3.0 o 3.2 para una comunicación estable.
- Mandos GoTo: Muchas monturas motorizadas de telescopios, como las de Celestron o Sky-Watcher, aún dependen de la conexión mediante adaptadores USB a conectores DB9 (RS-232). Los mandos GoTo como el SynScan o el NexStar+ se comunican con el software del ordenador (ej. ASCOM o Stellarium) mediante este tipo de adaptador. Es importante verificar la compatibilidad de los cables y el puerto USB con el estándar RS-232 para evitar interrupciones de datos.
otros Temas de interés relacionados Ordenador y Astronomía en 2026: potencia/capacidad CPU i/GPU RAM?Conexión cable, red, protocolos Telescopio-Ordenador, db9, rj's
Todos los Temas Actualizados recientes
Autor
