Buenas.

Debido a mi trabajo (Nocturno) apenas puedo estar para alinear la montura y poder afotar así que me enteré de este proyecto Open Astro Mount que es una "evolución" de una anterior proyecto Open Astro Tracker una montura para cámaras y tubos pequeños (Que me he animado y me la estoy regalando también  ), modificada para soportar tubos más pesados. Toda la info la tenéis en la página enlazada.
Entre sus facilidades tiene la utilidad AutoPA, que es alineación polar automática con scripts tanto para NINA como para INDI, esto es lo que me llevó a construirla. El coste de materiales es de, alrededor de 400/450€ aparte del tiempo empleado para el montaje que ya cada uno lo valora como mejor vea.
Despues de muchos meses de construcción, tiene su miga, es un proyecto extenso, por fin he terminado mi montura.

Decir que a falta de pulir el AutoPA, me falta instalarle un rodamiento entre la montura y el trípode ya que el Nema17 instalado no movía azimut por el roce excesivo, hice mi primera prueba con la trompa de elefante.

A continuación os muestro tanto la montura como la prueba.

Fotos de la montura:

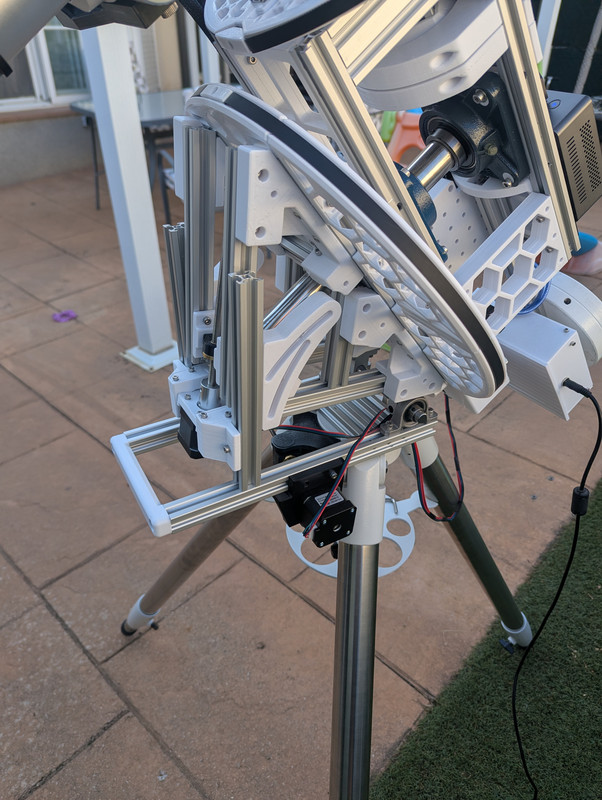

Aquí la zona baja donde se puede ver el Nema17 de azimut y el de altitud

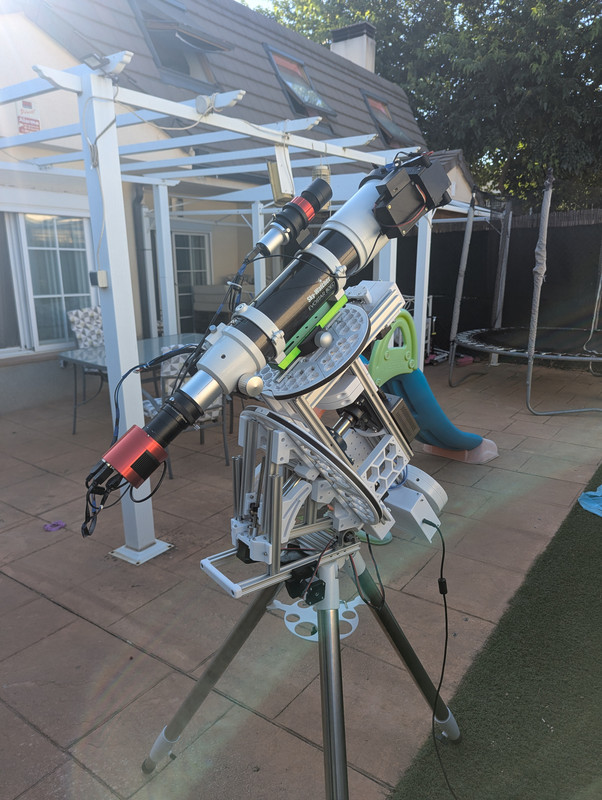

Con el tubo montado:

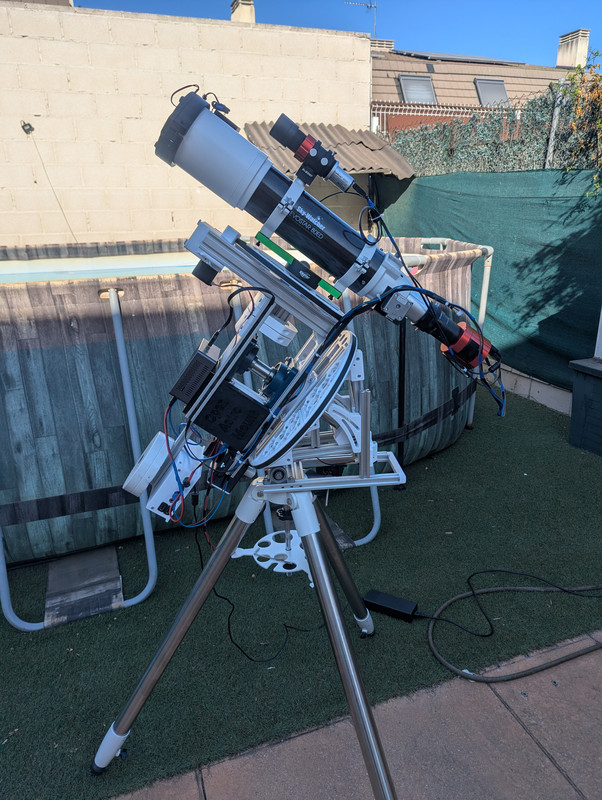

Desde el otro lado donde se observa tanto la caja de la placa de la OAM, el mini pc con NINA, la caja de alimentación y la pesa de una eq5 que tenía para equilibrar:

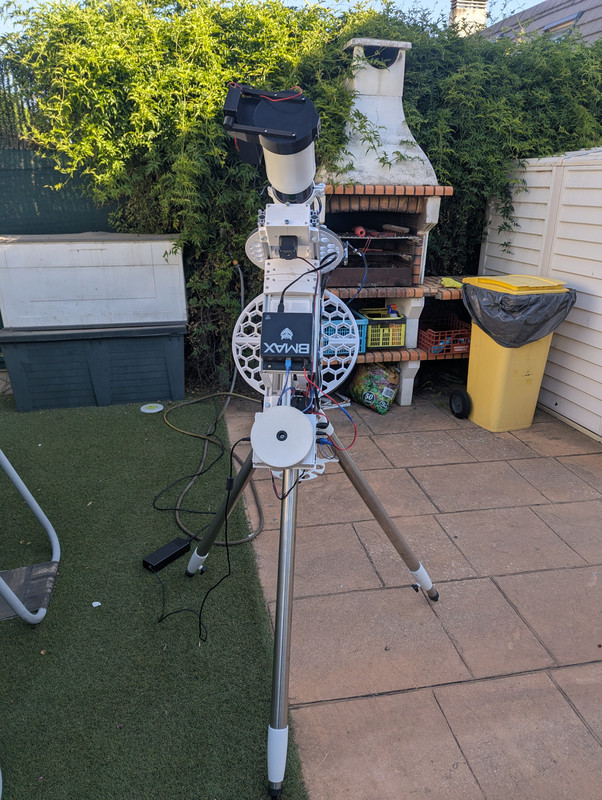

De frente, se observa mejor el miniPC y la pesa:



La prueba, son solo 1,5h en subs de 1' con el tubo que se ve en la imagen (Skywatcher ED80) con su reductor/aplanador y filtro L-enhance y la ZWO ASI294mc Pro, decir que el guiado (QHY 5L-II con tubo guía SVBony 30/120) ha sido el mejor que he conseguido jamás, bastante por debajo del segundo de arco en torno a 0.2RMS total:



Esta imagen solo tiene extracción de fondo (Siril) y reducción de ruido leve y afilado con Seti Astro Suite.

En cuanto tenga instalado el rodamiento para la alineación polar automática postearé con los resultados.

Salud y buenos cielos
César

otros Temas relacionados de interés

Presentando mi OpenAstroTracker (OAT) +addons a Full Equip
Open-Astro-Tracker (OAT) montura ecuatorial compacta económica

- - -

Qué bueno!! Hace meses vi una reseña de cuiv de este proyecto y creo que el tuyo es la versión mejorada, más estable y robusta. Cuentanos un poco más sobre el proceso de alineamiento con 3PPA de Nina, cuánto te tarda y cuán preciso te lo deja. Hay otros proyectos de alineamiento más  compactos pero no son una montura completa, y van apareciendo productos de fabricantes, lo que indica que en unos años pueden ser de amplia adopción. Que envidia los que tenéis maña, paciencia y medios para construir este tipo de cosas, en especial este proyecto que parece laborioso y nada fácil. Enhorabuena y esperando tus próximas actualizaciones!

« Últ. modif.: Vie, 19 Jun 2026, 21:20 UTC por Herumir »

Menudo curro, pero además de nivelazo!!!
Osea,  ¿la montura se autonivela en altitud y azimut para lograr una correcta alineación a la polar?. He visto que en la lista de materiales hay 4 motores Nema, así que  serán para eso, ¿no?.
Me quito el sombrero....

- - -

[Open Astro Tech]

Qué bueno!! Hace meses vi una reseña de cuiv de este proyecto y creo que el tuyo es la versión mejorada, más estable y robusta.

Ese mismo vídeo fuel el que me hizo mirar este proyecto jeje. No es que sea mejorada, En Open Astro Tech (Así se llama el grupo que lo desarrolla) hay tres niveles a saber:

Open Astro Tracker:
Es el más básico y sirve para tubos pequeños, el equipo completo no puede medir más de 30cm aprox y la precisión es suficiente para focales cortas.

Open Astro Explorer:
Ya para tubos más grandes, soporta hasta 5kg con buena precisión (Creo que con este me podría haber apañado, pero como soy un ansias.....)

Open Astro Mount:
Es el que os enseño, aún no saben qué peso puede soportar, pero en el grupo de discord hay un usuario que dice que le ha montado un newton de 250mm de apertura y que no ha pestañeado, así que promete para cargas pesadas, la precisión, con la única prueba que he hecho es fantástica.

Cuentanos un poco más sobre el proceso de alineamiento con 3PPA de Nina, cuánto te tarda y cuán preciso te lo deja.

Como comento en el primer post, no he podido probar aún el alineado automático, estoy esperando el rodamiento plano para instalar entre la montura y el trípode, pero vamos, en los settings se ve que la precisión objetivo es menor de 1 minuto de arco. De forma manual puedes afinar lo que desees.

Aquí un vídeo del proceso con NINA:
https://www.youtube.com/watch?v=GqkaYoG5epE

Hay otros proyectos de alineamiento más  compactos pero no son una montura completa, y van apareciendo productos de fabricantes, lo que indica que en unos años pueden ser de amplia adopción. Que envidia los que tenéis maña, paciencia y medios para construir este tipo de cosas, en especial este proyecto que parece laborioso y nada fácil. Enhorabuena y esperando tus próximas actualizaciones!

Estoy contigo, en un futuro bastante próximo será normal encontrar monturas con autoalineado a la polar (o sigma octantis, dependiendo del hemisferio jeje.)
Ya comenté que por mi curro no puedo poner en estación la montura la mayoría de los días, por eso me tiré a este proyecto, paciencia... más bien diría yo que 'a la fuerza ahorcan'

Menudo curro, pero además de nivelazo!!!
Osea,  ¿la montura se autonivela en altitud y azimut para lograr una correcta alineación a la polar?. He visto que en la lista de materiales hay 4 motores Nema, así que  serán para eso, ¿no?.
Me quito el sombrero....

Eso es, se autonivela en altitud y azimut para conseguirlo, de ahí los cuatro motores nema (Creo que se puede hacer incluso con 28BYJ48 que son más simples), del curro, no te haces a la idea hasta que la ves montada, tiene miga de la buena.
Gracias.

En cuanto instale el rodamiento y pueda hacer la primera prueba posteo resultados.

Salud y buenos cielos
César

- - -

Buenas.

Os pongo un poco al día.

Después de recibir el rodamiento para la montura y que pudiera hacer el alineamiento polar automático, al ir a probarlo enchufé la fuente de alimentación que tengo la de 24v en una de 12 y la he quemado.(Es una hecha por mi, soy así jeje) reciclada de una impresora 3d que murió, pues bien, tiene una entrada de 24v y 4 salidas de 12v (13 en realidad) y 2 de 5v USB todo ello con reguladores de tensión. Lo peor de todo es que me quede mirando como chisporroteaba  , no tengo remedio, qué desastre.

Reguladores nuevos, había alguno que funcionaba, pero por el precio que tienen no me la juego.

Este viernes primera prueba, pongo a hacer el alineamiento polar y según veo, los motores de azimut y altura giran al revés, por eso cuando más quería el sofware acercar la montura a su alineamiento, más se alejaba.

Para rehacer el firmware y poner ambos motores girando en su sentido, tengo que desmontar la montura, sacar la placa, subir el firmware, montar la placa y la montura. Mucho curro, así que plegué el viernes y el sábado por la tarde, por la mañana no puedo, hay tareas hogareñas que atender. le cambié el sentido al giro de los motores.

Sábado noche, primera prueba con el alineamiento polar, tarda bastante, en torno a 15 minutos pero me dejó la montura con un error por debajo de 20arcsec, muy buen alineamiento a mi entender, le hice un vídeo al proceso, a ver si lo subo a youtube y os lo enlazo, es un peñazo de 15 minutos, pero por si a alguien le interesa.

Una vez alineado voy a probar su funcionamiento con M16, preparo la secuencia en NINA desde 0 con alineamiento polar incluido para ver cómo se comporta sin intervención mía.

Sigue los pasos programados, enfriado de cámara, enfoque, alineamiento polar, todo correcto pero a la hora de apuntar a M16 veo que los motores de AR y DEC giran al revés..... Me quiero suicidar  Otra vez tengo que desmontar todo para volver a subir el firmware con los parametros correctos. La verdad es que no sé cuándo lo voy a hacer, esta noche ya empieza mi semana laboral y el finde que viene me voy de viaje.....

Os mantendré informados.

Salud y buenos cielos
César.

- - -
