Diagnóstico colaborativo de una placa NEQ6/AZEQ6 quemada: identificación de la bobina L2, el diodo zener y el part number exacto para repararla o sustituirla.
se explica qué es la bobina L2 (supresión EMI de ferrita en la línea de 12V), por qué falla con frecuencia, y qué alternativas existen — desde soldar el componente exacto hasta acudir al SAT oficial o a un taller de electrónica.

Ayuda! al intentar hacer un cable "eqdir," dañé la placa base de la Neq6. ¿Sabéis dónde puedo enviarla para reparar o comprar una placa nueva? Gracias.

el problema es que no se que es, y no tiene valores, si no intentaría cambiarla yo mismo. De perdidos al rio  crazy2
Está etiquetada como L2

Anexos

Otros Temas Relacionados

• 🌒 [resuelto] Se quemó la placa de la montura SW AZEQ6 Pro
• 🛰️ Problema conexión NEQ6 Pro con EQDIR
• 🚀 Hacerse un EQDIR en 5 minutos por 20€
• ☄️ Decepción con soporte web de Skywatcher oficial
• ⭐ SAT — Servicio técnico de telescopios, monturas y óptica en España
• 🌌 Todas las Monturas Skywatcher EQ: Historia, modelos y comparativa
• 🛠️ Monturas tipo EQ6 de SW: lista de versiones y descripciones

Referencias

Prevent your EQ6 board from frying — Stargazers Lounge
Artículo técnico sobre bobinas de choque (Cypsela, vía Archive.org)
Comunidad EQ6 — Groups.io
Carte contrôleur MC015 en détail — Webastro.net
Placa electrónica AZEQ6 — Observarelcielo.com

- - -

Chico parece algo leve pero no se que decirte, parece un diodo cascado en la entrada del conector de 5 V.

Ese conector es el que va al DB9?

Va al pin 1 o 5?

Pon mas fotos del cable en si y de la sona de la placa derecha.

- - -

No se ve muy bien pero me da la impresión de que te ha saltado el diodo zener que protege el circuito por sobretensión o bien por alguna mala conexión.  Sería cuestión de conocer el voltaje que corre por ese punto y sustituir el diodo.

- - -

No se ve muy bien pero me da la impresión de que te ha saltado el diodo zener que protege el circuito por sobretensión o bien por alguna mala conexión.  Sería cuestión de conocer el voltaje que corre por ese punto y sustituir el diodo.

Eso mismo pienso yo, ando buscando esquemas por la red y no veo nada, yo no tengo la neq6 asi que mal te puedo ayudar, pero parece un diodo como dice Linp.

- - -

He encontrado esto por si puede ayudaros:

"Tanto L1 como L2 en la placa de control del motor NEQ6 no son inductores propiamente dichos, sino bobinas de supresión de EMI basadas en ferrita.

Esto tiene sentido, ya que ambas se encuentran en la alimentación de 12 V del teléfono y cumplen con los requisitos legales de compatibilidad electromagnética (CEM).

Además, parece que estos componentes, principalmente L2, son propensos a fallar. En cierto modo, esto es positivo, ya que actúan como fusibles si pasa una corriente excesiva a través de ellos, protegiendo así los componentes que se encuentran más allá."

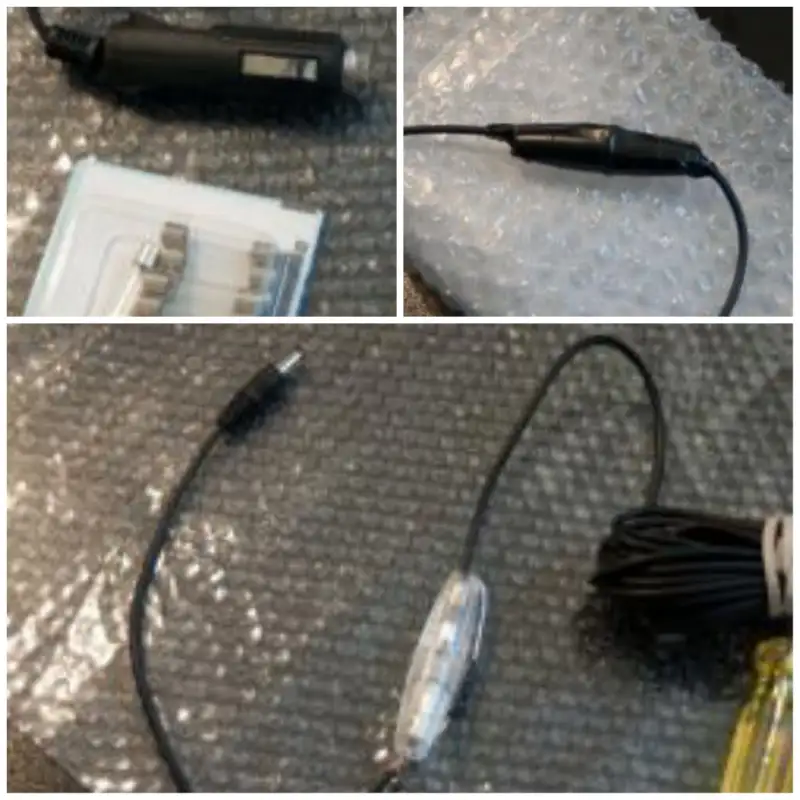

Aqui por ejemplo hacen un apaño para proteger mejor la placa con un fusible intermedio pues dicen que es bastante comun que revienten el L1 y el L2:

https://stargazerslounge.com/topic/146527-important-prevent-your-eq6-board-from-frying

- - -

Si a mi tambien me da la impresion que es un diodo, el problema es que no se el valor.  A ver si luego os pongo unas fotos con mas dealle del conector.
Gracias por todo.



Ummhh puede que sea un fusible pero... de que amperaje.

- - -

Ummhh puede que sea un fusible pero... de que amperaje.

Segun veo en la foto que te han puesto los fuses son los componentes claros (los 3 iguales), al menos eso parece en la circunferencia roja que los rodea, el tuyo parece que era negro, segun tu foto parece que tenia solo 2 contactos, eso suena a diodo zener o resistencia SMD.
A la noche traducire ese foro para intentar aclararme, ya te dire algo.
Lo mejor es ver una como la tuya y que pongan una foto (algo dificil).

Saludos

- - -

He buscado info pero ningún valor para ese diodo.




pone como hacer una protección

- - -

Los del circulo rojo son condensadores, según algunos foros puede que sea un filtro, seguiré indagando, ya os contaré.

- - -

Como apunta Aibrean "L" es la denominación estándar para inductancias...en este caso seria una bobina de choque con núcleo de ferrita para supresión de interferéncias EMI...
algo mas de información...https://www.cypsela.es/revista/revistas_anteriores/revista_215/articulos/art1.html

Saludos

- - -

Unete al grupo de Yahoo:

tech.groups yahoo.com/group/EQ6/

Por lo que he leído por otros foros dentro hay esquemas de la placa y por lo visto es un problema muy frecuente así que seguro que en algún post encuentras los valores de esa inductancia.
https://groups.io/g/EQ6

- - -

Hola.

Marca L2 , por tanto es una bobina (ferrita). Puedes realizar un puente con hilo para ver si te funciona la placa o bien hay algún componente más dañado (microchip o diodo). En algún viejo módem podrás encontrar este componente.
Yo he reparado la placa de mi LX75 de ésta manera en una ocasión.

Un saludo.

- - -

Ya he conseguido la referencia de la L2, estoy a la espera que me llegue, ya os contare. por si a alguien le interesa el part number es: BLM31PG500SN1L

- - -

una pregunta

¿ el servicio técnico de Skywatcher no tiene recambio de esa placa ?

SAT Servicio técnico: taller Telescopio montura óptica electrónica /España

- - -

una pregunta

¿ el servicio técnico de Skywatcher no tiene

No sé como será actualmente pero hace unos meses Sabino me comentó que conseguir recambios era toda una odisea.

Decepcionado con soporte web de Skywatcher oficial

- - -

Si no encuentras donde pillarlo o si no lo puedes arreglar de alguna manera la solucion pasa por cambiar la placa entera que vale unos 85,
BARATA me parece para todos lo circuitos que trae, seria quitar la tuya y poner la otra nueva sin tocar cables ni nada, aflojar 4 tornillo poner la placa nueva apretar esos 4 tornillo
y montura nueva, no puedo decir en avierto nada por que incumpliria las normas ( creo ) pero si no lo resuelves pegame un toque

- - -

[Pentaflex]

Gracias, al final pillé la placa entera, (y también las ferritas para intentar reparar la quemada) me salió algo mas cara pero bueno.

una pregunta

¿ el servicio técnico de Skywatcher no tiene recambio de esa placa ?

Con respecto a lo del servicio técnico (2012) de SkyWatcher en España es Pentaflex, eso ponia la pagina web, les mandé un email pero todavia estoy esperando la respuesta

- - -

Vuelvo a reabrir el hilo por que yo he tenido el mismo problema, se ha fundido la misma L2, y prefiero cambiar la placa entera, me podriais indicar donde puedo comprarla.

Por que me estoy volviendo loco y no encuentro nada.


PD:  Problema solucionado: mandé la placa al servicio técnico ya que estaba aún en garantía,
y placa nueva instalada.

- - -

A mi me pasó lo mismo y por 20 euros me la repararon en una empresa de reparación electrónica en Zaragoza. Ahora tengo dos placas funcionando (Compré otra nueva). Tuvieron que cambiar el que estaba fundido de entrada (L2 en la placa) y también el transistor que está más abajo (U1).

« Últ. modif.: Vie, 20 Mar 2015, 16:53 UTC por lagarmon »
