Muy buenas tardes familia,

Acudo a vosotros por un problema/duda que tengo a la hora de acoplar la cámara al telescopio. Segun los videos que vi para guiarme en el acople me busque una rosca de tipo T para canon y un adaptador a 1'25". El problema me surge cuando lo acoplo al telescopio este no me hace foco de ningun objeto, cercano o lejano.

¿Alguno tiene idea de por que puede pasar esto? Gracias de antemano, Yinyo.



ver otros temas

Adaptar una webcam al telescopio. Guía, cámaras, adaptadores...

Astrofotografía por proyección ocular (y flip mirror).  Fórmulas
cámara digital con objetivo original = método afocal, necesitas ocular

- - -

El adaptador a 1.25" es demasiado estrecho para el tamaño del sensor de una reflex y solo ilumina al centro... mucho mejor el de 2", salvo que tu enfocador no lo admita.

Que telescopio? Que cámara? Es importante saberlo, cada telescopio enfoca de una manera distinta y algunas reflex tienen ayudas para el enfoque como el live view.
Si es un newton probablemente debas acercar más la cámara, y en muchos casos al mínimo aún no es suficiente y eso tiene difícil solución...
En un refractor es posible que tengas que alejar la cámara con algún extensor.
Centra una estrella brillante en el ocular y luego pon la cámara. Juega con el enfocador adelante y atrás para ver si la estrella crece o encoge y te servirá para hacerte una idea de hacia donde debes tirar y si podrás solucionarlo con un extensor.

- - -

Buenas Bufot, antetodo gracias por tu tiempo y tu respuesta.

El telescopio que uso es un newton de 8" y la cámara una canon 400D. Corrígeme si me equivoco, pero leyendo tu comentario creo que el problema puede residir en los adaptadores que uso para acoplar la cámara, ya que uso un primero de 2" a 1'25", luego otro de 1'25" a T2 y por último la cámara. Si ben dices de acercar la cámara, ¿Con un adaptador de T2 a 2" crees que se solucionaria?

Acabo de hacer la prueba ahora que las nubes me han dejado un hueco y cuanto más acerco el enfocador menor radio tienen los circulos concentricos típicos de algo desenfocado.

- - -

Tienes que eliminar distancia, es decir, adaptadores. Eso seguro
Pero es probable que ni con esas consigas enfocar. Justito justito... pruébalo, es la única manera de saberlo (o preguntar a otros con el mismo tubo)
Algunos newtons tienen una pieza desmontable en la punta del tubo del enfocador, en lo que es propiamente el portaocular, y existen otras de perfil más bajo.
Lo mismo pasa con los enfocadores, los hay más bajos para poder usar la cámara, aunque eso conlleva el uso de alargadores cuando se quieren usar oculares y es un poco más incómodo (solo un poco)

Otra solución es "levantar" un poco el espejo primario, acercarlo al secundario: Como la focal es fija (viene dada por la curvatura del espejo) lo que consigues es, tanto lo subes=tanto sacas el punto de enfoque hacia afuera. Con 1/2cm (uno a lo sumo) tendrías suficiente.

« Últ. modif.: Mié, 17 Sep 2014, 20:40 UTC por Bufot »

Hola yinyo

Te comento.... Yo en mi dobson 10 tiene la pieza a 1,25 y otra a 2" Ok ?

La pieza a 1,25" en el mío se desenrosca digamos por la mitad, y en esa rosca pongo el anillo T y la canon.

En bresser pongo el anillo T en canon....clic ! Enrosco la T  2  y a foco primario, o le pongo rosca M43 y pongo hyperion etc. Etc.

Pero ya te digo, mira si el tuyo tiene esa rosca en el adaptador de 1,25

Aunque reconozco que he exo poquísimas fotosssss jejehe



PD: si lo precisas lo cojo y le hago 4 fotos y te las paso !!

« Últ. modif.: Mié, 17 Sep 2014, 21:15 UTC por Ninja »

Yinyo puedes poner una foto del enfocador o portaoculares que tienes? porque puedes hacer esto si lo tienes como me imagino:

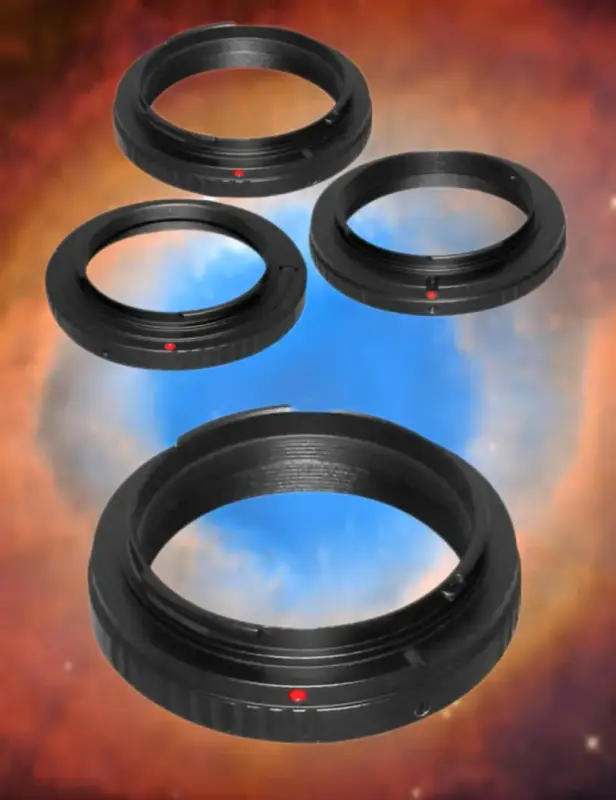

Compra un anillo para canon EOS con rosca M48 y compra un anillo Baader FTR 28mm, roscas el anillo FTR al anillo EOS M48 y por 4 centimos tienes el problema solucionado porque el anillo FTR encaja perfectamente en los portaoculares 2" y podrás acercar la cámara hasta el portaoculares, encima reduces considerablemente el viñeteo porque el FTR con en anillo M48 al ser de más diámetro no "obstruyen" tanto la llegada de luz al sensor y podras roscar filtros 2" al anillo FTR, pero pon la foto primero para ver si es factible.
Yo de hecho lo tengo así precisamente, pero asegurate que el anillo EOS es con rosca M48, no te sirve el anillo EOS de rosca M42.

- - -

Miguel una vez más eres mi modelo a seguir, pues yo lo había probado a 1,25" con la pieza del enfoque del dobson..... Pero me acabo de dar cuenta gracias a tu post, que como tengo esas piezas..... Para qué voy a ponerlo a 1,25" si lo puedo poner a 2" y de esa forma captara más luz para ir haciendo mis pinitos.

Una vez más y sin acople.... Ósea sin hacerte la rosca... Jehehe

Gracias eres un crack !



PD : lo probare en bresser también jejehehe

- - -

Según como sea el enfocador y/o portaoculares puede funcionar perfectamente pero hay que tener en cuenta que desde el anillo hasta el sensor hay 40mm,
- un problema de extrafoco se soluciona añadiendo mas anillos FTR al primero,
- un problema de intrafoco es complicado según que portaoculares o enfocador tenga el telescopio.

- - -

que tubo es ? de que marca - modelo ?

tienes ahí un "tren superlargo"
eso está fuera de foco primario, pero mucho
---------------------

entiendo que necesitas el primero, a ver si alguien lo ve claro y lo confirma (yo me voy dormir ya, que no puedo mas hoy)


https://www.astroshop.es/p,4573?affiliate_id=astronomo




o este, si la rosca fuera compatible con el portaoculares,
mmmm
pero no NO,  no dije nada,  con ello no podrás colocar la cámara en la posición que te plazca,

https://www.astroshop.es/camera-mounted-camera-adaptors/orion-camera-adapter-2-crayford/p,14538?affiliate_id=astronomo



IMPORTANTE:
Si enfocas objetos cercanos 50 o 100 incluso 500 metros, el foco será más largo,  SIEMPRE haz pruebas con objetos astronómicos o terrestres pero "lejanos".

- - -

A lo mejor ni con esas ! :, a mi reflector 200/1200 le pasaba lo mismo, me tocó cortar portaenfocador 1 centímetro, porque no tenía ni un duro para un enfocador de perfil bajo, y lo de subir el espejo me daba yuyu además de que creo que parte del cono de luz del primario se perdía al acercar el espejo primario al secundario, haber si no te falta tanto como a mi y te apañas con cacharros.

Saludos.

- - -

El tubo es un Celestron C8-N y el enfocador, si tiene un modelo, no se donde está.

Echando cuentas, si le quito estos adaptadores y lo conecto con la pieza que comentó Miguelx estaría quitando 6'5cm, siendo 4cm el recorrido total del enfocador no se si sería suficiente.

- - -

Lo que te va a dar menos distancia en el tren óptico es, como te dije, usar la pieza que te comenta Sebtor conectada al anillo T, porque te va a permitir meter la cámara en el enfocador/portaoculares hasta la bayoneta prácticamente. Si con esos métodos no haces foco, ya deberías buscar otro enfocador más corto e incluso, como te dijo Bufot, ponerte a acercar el primario, pero no es fácil. Es muy posible que sus tornillos no te dejen desplazarlo ni 10 mm, pero bueno, es distancia que ganas.

También hay anillos T de bajo perfil que ayudan a reducir la distancia del tren óptico; en lugar de tener 10 mm +/- tienen 2 mm +/-.

Encogiendo el enfocador al mínimo y sujetando la cámara con la mano y acercándola al portaoculares, ¿ves que en algún momento haga foco? Si hace foco, no tienes problema de intrafoco y lo tienes solucionado con un adaptador y un anillo EOS.

Pero pon la foto a ver qué tienes.

https://web.archive.org/web/20190112040703/https://starlightchasing.blogspot.com/2010/09/attaching-canon-eos-dslr-to-celestron.html

- - -

Me estoy fijando en las imágenes y el problema que tengo es que el adaptador de 2" a 1'25" está soldado, no puedo dividirlo como aparece ahí.

- - -

No es por fastidiarte, pero si no pones fotos de esa parte del enfocador y tal, vamos a ir dando palos de ciego, ya ves que voluntad de ayudarte, no nos falta, pero pon las fotos de una vez cohoneh!!!

- - -



- - -

Hola yinyo

2 cosa....

1 de la última foto, esa rosca que sale en la pieza de 2" es la que te digo que yo desenrosque y enrosque en la T 2 ganando eson mm lo las probado ???

Y 2 ... De la 1ª foto.... Noooo Andes descalzó ! Como dirían nuestras madres.... Jehehe

Bueno eso .... Has probado desenroscar la pieza de 2" y enroscarolo directo al T Ring ?

- - -

Llamame flojo, pero lo he probado y me da que están soldadas ambas piezas jajajjaja

- - -

Viendo lo que tienes, te puedo asegurar casi al 100% que con un anillo FTR 28 y un anillo para EOS con rosca M48 tienes foco, viendo como quedaría la focal de un ocular así a ojo, da la impresión y podría asegurar que tienes una distancia similar con la cámara desde el borde del portaocular donde están los 3 tornillos que sera 2" hasta el sensor.
Necesitas esto:

https://www.astroshop.es/anilla-t2-para-adaptador-de-telescopios-a-camara/skywatcher-t2-ring-canon-m48x0-75/p,44350

https://www.astroshop.es/tubos-de-extension/baader-planetarium-anillo-de-ajuste-fino-de-hyperion-28mm/p,8656

También sería conveniente que con una lima, al anillo FTR le hicieses unas muescas por la parte de fuera del FTR paralelas a la rosca para darle seguridad a la hora de apretar los tornillos, para que no resbale el conjunto de la cámara del sujetaoculares y se vaya al suelo.

- - -

Al final soy un flojo de cojones. Acabo de darle la pieza a mi hermano para que probase y el tio lo ha desenrroscado como si nada. Tenía la solución frente a mi cara y de inutil no he sabido verla Q_Q

Muchisimas gracias a todos por la ayuda y lo siento por mi inexperiencia  . Acabo de montarlo y me hace foco sin problema a los edificios frente a mi casa.

- - -

Acabo de darle la pieza a mi hermano para que probase y el tío lo ha desenroscado como si nada.

Hola yinyo perdona por ponerme pesado.... Pero para una que ha cierto.... Jjjjjjjj

Tenía yo razón con la pieza..... No ? Lo digo porque 2 cosas....otra vez ( la edad hijo mío ) jjjjj

1 yo lo tengo así y lo comprobé el otro día y así con la solucionen manos de tu hermano...jejehe no gasta dinero

Y

2 la astrofotografia y el uso de las telescopios es prueba un poco, algún in ventillo casero, astrobricos etc y más con la astrofotografia...

Ósea que ......

Me alegro un montón que consigas hacer foco !!!!   joer que feliz estoy de a ver dado un consejo, basado en mi esperiencia !

Un saludo tete !

PD: .... Tío flojo...... Jajaja

- - -

Efectivamente es como tu decías amigo:

- - -

Hola yinyo

Mi mujer lo dice... Soy un pesado ....jejeje lo se.

Pero de verdad chicos, me hace cacho de ilusión que un consejo, truco, etc que yo pueda dar sea correcta,etc

Soy novato en este foro, pues solo llebo dos meses en el, con mis teles llebo ya años ( equipos pequeños ) y astro foto poco.

Por eso me hace ilusión dar un truco o consejo y que te ahorres pasta pues tenias solución ahi.

Bueno seguiremos aprendiendo día a dia, noche a noche.

Ves por cosas así. Me encanta esta afición.

Jehehe

- - -

el tío lo ha desenrroscado como si nada. Tenía la solución frente a mi cara

Solucionado de la mejor forma posible.
Genial!

- - -
