Cómo imprimir en 3D un soporte doble de buscador tipo Vixen para Bresser Maksutov y Celestron C6. Ficheros STL parametrizados, PETG, adaptables a C8 y similares.
El soporte original del buscador en estos tubos va fijado con tornillos: cambiar de buscador óptico a punto rojo implica desatornillar cada vez. Con una impresora FDM y PETG se puede diseñar una mordaza Vixen a medida que resuelve esto con un clic, adaptada a la curvatura exacta de cada tubo. Aquí se documentan dos proyectos reales: el primero para un Bresser Maksutov MK 100F14 —con evolución desde un prototipo a presión hasta una versión final maciza atornillada— y el segundo para un Celestron C6, con ficheros parametrizados adaptables al C8.

Soporte buscador Vixen para Bresser Maksutov: diseño e impresión en 3D

Bueno, la verdad es que llevaba bastante tiempo parado, pero últimamente estoy volviendo a hacer alguna cosilla.

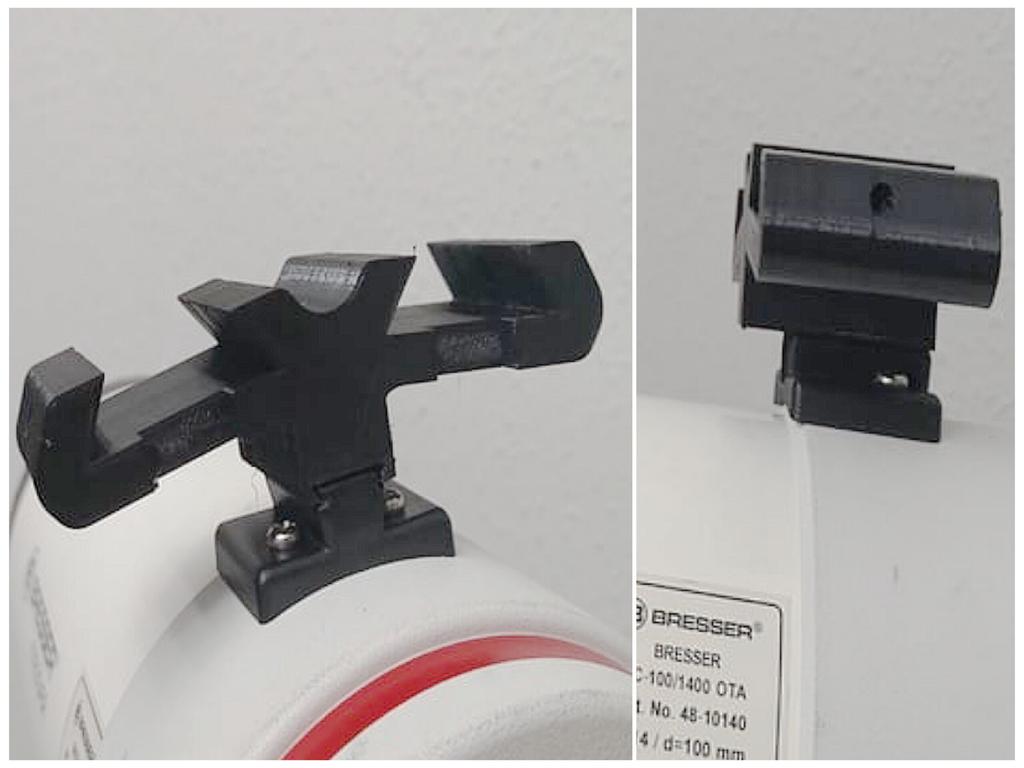

Quería cambiar el buscador de mi Bresser, pero tenía una montura vixen invertida o T, creo que se llama (la típica de los RDF). Como no quería andar taladrando el tuvo para atornillar otra montura, he diseñado e impreso un soporte que encaja en la montura del bresser, y permite usar dos buscadores con montura Vixen (sacadas de otro adaptador encontrado por thingiverse).
No tengo ningún buscador con montura Vixen por ahora, pero debería funcionar.

Se encaja a presión y tiene tope para que con peso no haya posibilidad de que se salga. También un agujero por montura vixen para poner un tornillo.
Impreso en PTEG, es bastante resistente. Se necesita aplicar bastante fuerza para flexionar un poco la parte más fina, así que salvo que se ponga un refractor medio para autoguiado no debería haber problemas.

Os dejo un par de imágenes del invento y el link a thingiverse por si alguno quiere imprimirlo. Los parámetros se pueden modificar para cambiar el tamaño de la ranura T según necesidad o cualquier otra medida:
https://www.thingiverse.com/thing:3825971



Un saludo.

ANEXOS

Referencias

• Ficheros STL — Doble soporte Vixen para Bresser (thing:3825971): https://www.thingiverse.com/thing:3825971
• Pieza auxiliar zapata Vixen (thing:3093307): https://www.thingiverse.com/thing:3093307
• Ficheros STL — Mordaza Vixen para Celestron C6 (thing:4509320): https://www.thingiverse.com/thing:4509320
• Diseño paramétrico alternativo mordaza Vixen (thing:5227970, 2022): https://www.thingiverse.com/thing:5227970
• Soporte Vixen para Celestron C8 — MyMiniFactory: https://www.myminifactory.com/es/object/3d-print-celestron-c8-finder-dove-tail-vixen-support-167856

- - -

Joder...
Parece hecha en una fábrica.
Y es tan resistente como aparenta en la foto?

- - -

No tengo herramientas para hacer pruebas de fuerza, pero colocada en vertical (90º respecto a como va en el telescopio) puedo pararme sobre un pie encima. Poniéndola en horizontal a medida que dejo de apoyarme en una mesa y paso el peso a la pieza comienza a crujir y doblarse, pe solo hasta que los extremos tocan el suelo, sin partir.
Esta pieza en particular está impresa con un 15% de infill (relleno) pero si se imprime con mayor porcentaje o incluso maciza podría aguantar bastante más.

Un saludo.

- - -

Un par de tornillos y otra pieza impresa (https://www.thingiverse.com/thing:3093307) y ya está terminada la montura para buscadores:



Un saludo.

- - -

Aparenta una buena solución momentánea pero si flexiona, flexiona, ya me entiendes.

No sería mas conveniente hacerla con mas porcentaje para que sea mas sólida?
 Que no flexione, que avise agrietándose, pero que no flexione?
Pregunto basándome en como han de ser las colas de milano.

- - -

Hombre, flexiona si me pongo encima de un pie sobre ella...
No voy a cargar tanto en esa montuura, que es para buscadores. Un punto rojo y uno óptico que me estoy fabricando (cuando lo acabe ya lo pondré por aquí).

Sobre lo de meterle mas relleno se puede sin problema, y sería una pieza entera maciza, pero tarda bastante más y consume más filamento. Para lo que la necesito y pruebas, así me vale.

Un saludo.

- - -

Versión final: montura maciza atornillada al tubo

Al final he terminado rehaciendo la montura para atornillarla directamente en el telescopio en lugar de andar con tanto adaptador, y hacerla maciza de paso.
Tras algunas pruebas no se mueve nada con los dos buscadores que le he puesto, aunque ya no me entra en la funda que venía con el tubo jajaja:





Un saludo.

- - -

[Compatibilidad verificada:]

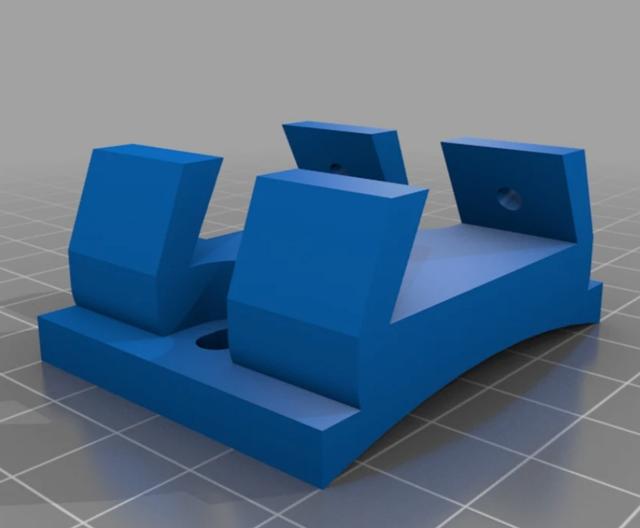

Recién estrenado el tubo, lo primero que me ha chirriado ha sido ese armazón para el buscador óptico completamente atornillado que solo permite retirar el tubo.
Como el principal uso será astrofoto y pocas veces visual, le he quitado ese soporte para ponerle una mordaza tipo Vixen donde montar un punto rojo, buscadores ópticos, etc sin tener que andar desatornillando nada.
La he diseñado con la curvatura y agujeros de tornillos específicos del C6, aunque dejo los ficheros por si alguien quiere adaptarlo a un C8 o similar (está parametrizado)



Thingiverse: Compatibilidad verificada: Celestron C6. Adaptable a C8 y tubos similares mediante parámetros del fichero STL.

Un saludo.

- - -
