Montaje Lámpara Calibrado OSRAM ST111

Imprimir
clase Autor
rat0
astrons:   votos: 0
Nachote

**

avatarc

59  Barcelona
desde: ene, 2012
mensajes: 10
clik ver los últimos

WWW


icono-mensaje

« : Vie, 29 Ene 2021, 15:49 UTC »

Hola compañeros.

A falta del RELCO SC480 (complicado de encontrar), estoy montando una lampara de calibración Ar-Ne con un OSRAM ST111 ya que las especificaciones de ambos son prácticamente idénticas en lo que respecta a la mezcla de gases (Ne, Ar, He, H).
El caso es que, para el montaje inicial, y siguiendo vuestros comentarios y las indicaciones de Richard Walker, me fui a buscar unas resistencias cerámicas de 47 KOhms...el técnico de la tienda de electrónica (creo que es la única que queda en Barcelona Llorar), se extrañó un poco cuando se las pedí, me comentó que no tenían porque esos valores para pequeña electrónica son un poco bestias eeeeeh !?, de todas maneras se ofreció a encárgalas porque ellos las tenían como máximo de 20 KOhms. Como en el post Lámpara RELCO SC480 para calibración de espectros. leí que Miguel había utilizado resistencias de 20 KOhms, me llevé las tres que tenían y que, por cierto, son realmente enormes... el grito

El caso es que ayer monté el invento y funciona, pero me dio la impresión de que la luz que emitía no era muy potente...
Hace un rato, he estado repasando el tutorial de Walker https://www.ursusmajor.ch/downloads/sques-relco-sc480-calibration-lines-5.0.pdf, y en concreto me he fijado en las fotos del montaje...para mi sorpresa he visto que a pesar de que en el texto dice que las resistencias son de 47 KOhms, las del montaje de la imagen yo juraría que son de 4.7 KOhms 5% (amarillo, violeta, rojo y dorado)...
Ante la duda, también he revisado el "Appendix D" de su libro "Spectroscopy for Amateur Astronomers", donde muestra el circuito para hacer el montaje con un conversor 12V-220V...y  si no estoy equivocado, el valor de la resistencia que intercala en el circuito es también de 4.7 KOhms

¿Es posible que el "invento" no sea todo lo potente que debe ser, por haber utilizado unas resistencias con un valor tan alto?
¿Qué os parece, falta el decimal en el tutorial de Walker?
¿Alguien ha probado con valores de resistencia mas bajos?

Un abrazo!!

- - -

Nachote

**

avatarc

59  Barcelona
desde: ene, 2012
mensajes: 10
clik ver los últimos

WWW


icono-mensaje

« respuesta #1 : Sáb, 30 Ene 2021, 11:59 UTC »

Buenos días.

En relación a este tema, preguntas respondidas...
Ayer le envié un email a Richard Walker planteándole mis dudas acerca del valor de las resistencias a usar.
Esta mañana he recibido su amable respuesta, donde confirma que el valor correcto debería rondar los 24k Ohms, lo que se consigue conectando dos resistencias de 47K Ohms en paralelo.
Mi error estaba en la interpretación de los colores de las resistencias, que se ven en la imagen de su tutorial, ya que la banda que yo veía como roja resulta que es naranja.

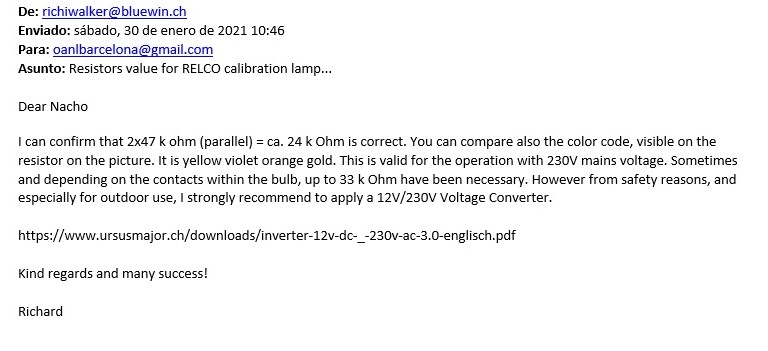

Os adjunto su email:


Por si os animais, en el correo hay un link al documento en el que Walker explica con detalle el montaje de un inversor 12v-230V.

Saludos

« Últ. modif.: Sáb, 30 Ene 2021, 14:43 UTC por Nachote »
- - -
