Patrón circular en tomas light y flat con QHY 268 y filtros Chroma 3nm. Causa: grosor del filtro en rueda CFW3 y fuga de luz. Solución con arandelas impresas en 3D.

Hola, tengo un problema que no logro resolver, si alguien me puede arrojar luz lo agradezco.
Estoy probando un nuevo SETUP; SkyWatcher APO ESPRIT 120 / x0.77 Reducer SkyWatcher / QHY 268 mono / Chroma Ha 5 nm 36mm / Chroma SII 3nm  36mm / Chroma OIII 3nm 36mm.
Las tomas S/H/O con ganancia 56 y offset 25 a 300sg  salen con un patron circular que nunca he tenido con otros "SETUP", luego cuando hago tomas FLAT me sale el mismo patron y solo me corrije bien las tomas Ha, las tomas SII y OIII no me las corrige bien.
He probado a cambiar la fuente de luz de las tomas FLAT (mirando al cielo limpio) con los ADU (20000/25000) y no mejora nada.
Tambien he probado en el proceso "ImageCalibration", en la sección "Output Files", el campo "Output pedestal (DN)" aumentar el valor entre "100 y 500", pero no me soluciona el problema. He probado muchos valores y cambios pero o me sobre corrige o me sub corrige. No logro dar con la solucion si es que la tiene.

Si alguien ha tenido un problema similar o sabe alguna solucion, lo agradecería.

Adjunto dos capturas de lo que ocurre.

Saludos.

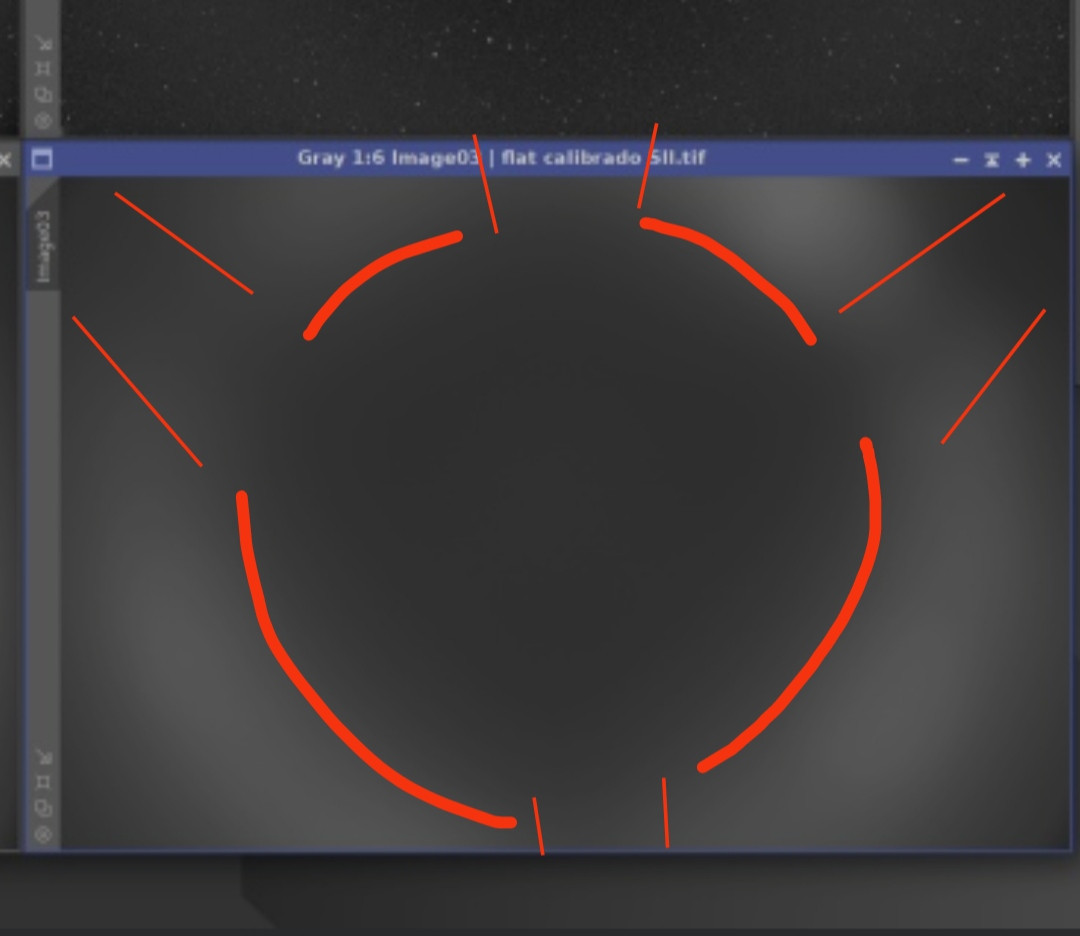

 Captura de pantalla 2026-03-18 185620.jpg (99.86 KB, 1024x512 - visto 17 veces.)

 Captura de pantalla 2026-02-23 212208.jpg (110.57 KB, 1024x694 - visto 14 veces.)

? hay una forma
parece máscara,  tubo,  parasol?  ...

- - -

...mascara no tengo, el tubo es el mismo que uso con la zwo 294 y mismos filtros Chroma (aunque el sensor es mas pequeño), el parasol es el original y no tiene aristas en completamente cilindrico.
Lo que mas me mosquea es que con otro tubo RC 12 truss, los mismos filtros y un reductor ya me salian patrones similares (no encuentro las tomas con ese "setup" porque al ver los resultados eliminé el reductor y se corrigio, por lo que puedo pensar que es algo relacionado con el reductora/aplanador, en este tubo uso el original 0.77 de skywatcher (que uso con la asi zwo 294 sin problema .Ha sido al poner la QHY 268 lo demas igual y sale esto...

- - -

? hay una forma
parece máscara,  tubo,  parasol?  ...

...viendo tu comentario Sebtor acabas de darme una idea de por donde puede venir el problema.

En una de las imágenes que he subido, he puesto los siete flats de los siete filtros que tengo en la rueda QHY que uso en este tubo, en el centro hay un flat del filtro Astronomik 12nm y no tiene ese patrón, se que los filtros de banda estrecha son mas criticos para este tipo de problemas (por esperiencia) por eso los R G B no lo acusan apenas.
Lo que estoy pensando es que la única diferencia de los Astronomiks y los Chroma (aparte de los "nm") es el grosor, los Chroma son de 3mm y los Astronomiks son de 1mm. Aquí viene a cuadrar lo que dices, los Chroma asoman un poco del carrusel y están fijados con tres tornillos con arandela de cartón, justo donde se supone que están los tornillos parece que se atenua el brillo y aparece como sombra. Con la ZWO 294 no ocurre pero es que no había caído que uso la rueda de ZWO y esta lleva un aro que tapa todo el filtro y esto puede que junto al tamaño menor del sensor sea el motivo de que no salga ese patrón.
Jolin, si fuera esto seria fácil de solucionar, este fin de semana le pongo algo para que se tapen enteros y pruebo...

- - -

Tan solo apuntar una cosa, verifica en la cabecera fits de los ligths y de flats que el nombre del filtro es exactamente el mismo en ambas.
Te lo digo porque una vez me encontré con ese problema y fue una tontería como esa, en las cabeceras fits de ambos tipos de tomas se hacía referencia al mismo filtro pero escrito de manera diferente, el programa de calibrado los interpretó como filtros diferentes y omitía la calibración.

« Últ. modif.: Jue, 19 Mar 2026, 10:45 UTC por Hidra »

...ostras, eso lo pruebo esta tarde a ver si fuera el problema de la calibración, jejeje.

Gracias, ya contare luego.

Un saludo.

- - -

Buenas.

Creo que he dado con el problema  , al menos las pruebas de FLATs han mejorado a falta de poder probarlo con LIGHTs (si el tiempo me deja  ).

El tema parerce ser la altura de los filtros (3mm) y alguna fuga de luz del rotador.

"Sebtor" me dio la pista... GRACIAS!!!

Al sobresalir del carrusel y estar solo sujetos con tornillos y arandelas la parte que sobresalia de los filtros junto a alguna luz residual eran lo que aparecia en los LIGTHs y FLATs.

Para solucionar lo de los filtros encontre un diseño para imprimir en 3D de unas arandelas a medida para los filtros Chroma de 36mm y la rueda QHY CFW3, al parecer a alguien (al que le agradezco enormemente su generosidad) le ha pasado lo mismo y diseño estas anillas a medida para filtros de 2mm y 3mm, tambien encontre para estos filtros en ruedas de ZWO (si alguien lo necesita le puedo pasar los archivos para impresion 3D).

Para la fuga del rotador ZWO AAC pues todo lo que se me ha ocurrido, todos los huecos posibles.

Pongo imagenes del antes y despues. A falta de poder hacer tomas LIGHTs y comprobar que puedo calibrarlas (aun asi tiene buena pinta ya que los FLATs, aunque no son limpios limpios,  asi me salian con el otro SETUP que tengo y me los corregia perfectamente), con estos filtros en banda estrecha siempre me han salido los FLATs un poco raros pero manejables.

 CON ANILLAS 3D Y TODO TAPADO_FINAL.jpg (83.37 KB, 1024x464 - visto 13 veces.)

 WhatsApp Image 2026-03-21 at 20.53.11 (4).jpg (489.47 KB, 1024x577 - visto 7 veces.)

 WhatsApp Image 2026-03-21 at 20.53.11 (3).jpg (268.35 KB, 1024x577 - visto 7 veces.)

 WhatsApp Image 2026-03-21 at 20.53.11 (1).jpg (334.35 KB, 845x1500 - visto 9 veces.)

 WhatsApp Image 2026-03-21 at 20.53.11 (2).jpg (226.9 KB, 1024x577 - visto 7 veces.)

 WhatsApp Image 2026-03-21 at 20.53.11.jpg (582.44 KB, 845x1500 - visto 7 veces.)
