Hablamos sobre las guías fuera de eje para autoguiar en astrofotografía: las OAG Off-Axis Guide, modelos, tipos, problemas de su alineación, experiencias.

Antes de nada, saludos a todos y os felicito por un foro tan bien hecho y  por las dudas que resolveís.
A mi personalmente me están ayudando muchisimo en los inicios de esta aficción.

Ahí va mi duda; recientemente adquirí una guía fuera de eje de la marca Meade, concretamente el modelo #777, para hacer astrofotografía. Y así poder alinear a la polar la montura, con la cámara de fotos instalada en el telescopio. El problema es que al instalar el ocular en la guía, no es capaz de centrar el ocular con lo que realmente ve la cámara, y coloque como lo coloque siempre está desplazado el eje del ocular con respecto al eje de la cámara.
Mi duda es si son así todas las guías fuera de eje del mercado, ya que tenía pensado comparme otra para ver si se puede alinear a la polar la montura sin desmontar la cámara de fotos.

Mi equipo es un Celestron SC 8" con una montura C5GT y mi cámara es una Nikon D5000.

Un saludo

respuestas al tema
re.:  dudas con guia fuera de eje
Off Axis Guider - Dudas funcionamiento
autoguiar en ciudad con guía fuera de eje

otros hilos:

Guía de Iniciación a la Astrofotografía: Autoguía del Telescopio

OAG -Autoguiado.  Guía fuera de eje para cámara y autoguiado

Elección tubo guía: ¿va en función de la focal primaria principal?

Tipos y Sistemas para autoguiar un telescopio para Astrofotografía

¿autoguiado? con DBK, DMK (TIS), o webcam o cctv sin puerto?

las distintas opciones para montar un equipo / observatorio en remoto !


material:
Omegon Off-Axis Guider
Baader Planetarium Off-Axis Guider RCC OAG
Teleskop-Service TS Off-Axis Guider, 9mm de largo con conexión T2 para cámara CCD
Teleskop-Service TS Off-Axis Guider, 9mm de largo con conexión para cámara Canon EOS
Orion low profile off-axis guider for astrophotography
hOrion Off-axis guider Deluxe
Lumicon Dispositivo Newtonian / Refractor Easy Guider 2"
Lumicon Dispositivo Newtonian / Refractor Easy Guider 1.25"
Celestron Deluxe Off-Axis Guider

- - -

Hola Paco.

Suelen estar algo desviadas pero creo que es normal. Con mi SC he tenido la oportunidad de probar algunas pero la que más me ha gustado es la de tipo radial ya que permite rotar la cámara de guiado y esto facilita mucho el trabajo.

Un saludo.

« Últ. modif.: Dom, 28 Ago 2011, 09:15 UTC por LinP »

ésta? :





está descatalogada veo,

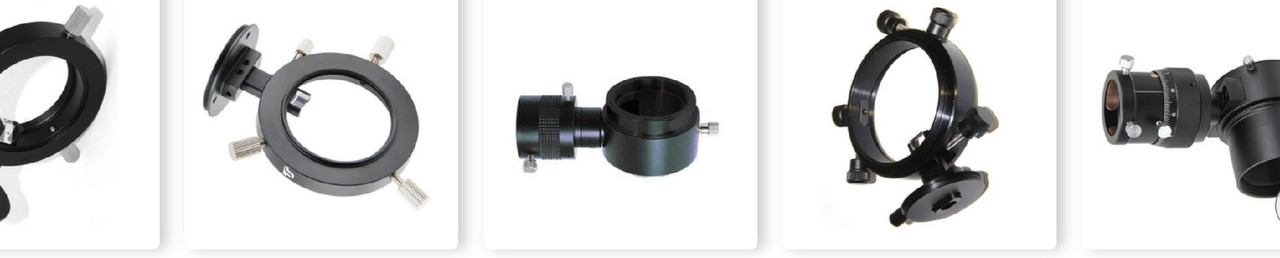

dejo acceso a un listado actualizado  OAG

- - -

Si es ese el modelo concretamente el meade #777.

El problema que tengo es  que para alinear el telescopio tengo que poner una diagonal con un ocular de 25 mm y una vez alineado tengo que desmontarlo e instalar la guia fuera del eje pero aun así no consigo ver lo que ve la camara en el centro con lo cual no se si es problema del equipo o son todos así que no se llega a ver lo que va a fotografiar la cámara.

- - -

(no se si entiendo bien el problema - soy muy tosco yo  )

es que yo entiendo que quizás buscabas "un flip mirror" para lo que quieres hacer

en tu caso
si vieras lo que vas a fotografiar, es que habría un espejo por enmedio, ... por eso está apartado, para coger una estrella aparte y seguirla

- - -

Muchisimas gracias Sebtor el flip mirror es lo que necesito
Lo dicho felicidades por tener un foro tan bien hecho.

saludos

- - -

Ojo que el flip mirror no permite las dos salidas a la vez, o una u otra pero no las dos, esa es la ventaja del off-axis, que está pensado para guiar a la vez que la cámara toma fotos

- - -

Muchas gracias por la aclaracion bufout, pero creo que el flip mirror es lo que necesito, ya que por guiado no es.
Dispongo de un autoguiado de la casa orion que me funciona muy bien, lo que me sucede es que para poner en estacion la montura, primero tengo que poner una diagonal con el ocular, una vez que esta alineada a la polar, desmontarla y colocar la camara la nikon d5000 y ahi viene el problema la unica manera de enfocarla es a base de hacer fotos y mirarla por la pantalla de la camara lo que hace que nunca doy enfocado bien las fotografias ya que el modo live view no es capaz de mostrarme las estrellas visibles.

Igual estoy haciendo algo mal, pero por lo que he leído, creo que con el flip mirror  lo unico que hay que ajustar bien la distancia entre el ocular y la camara para que coincidan los dos enfoques cosa que con la guía no puedo hacer ya que no veo lo que enfoca el centro de la cámara.

Aún así muchisimas gracias por la aclaración.

saludos

- - -

Un flip mirror acaba por introducir problemas en forma de viñeteo, luces parásitas, desalineados del tren óptico... tenlo en cuenta, no es la solución definitiva

Dicho eso... pues la verdad es que va muy bien yo lo he ido usando un tiempo ya que mi 32mm era parfocal a la cámara (alguna vez me he fiado de eso y la he cagado, las tomas hay que comprobarlas siempre), hasta que he cogido práctica suficiente para enfocar de otros modos... lo suyo es enfocar mediante el FWHM del software o con una máscara como la bathinov.

Para conseguir un enfoque aproximado de forma rápida puedes hacer una marca en el enfocador una vez que tengas conseguido el enfoque, te servirá para otras veces mientras mantegas la misma configuración (extensor/aplanador/flip mirror...) sin variar la distancia de la cámara al enfocador.

En alguna ocasión siendo un poco vago (o disparando con un objetivo) he enfocado apuntando a una estrella brillante cercana al objeto que quiero fotografiar, mirando a través del visor de la cámara... las estrellas brillantes se ven bien luego con el live view y la estrella centrada ya puedes acabar de retocar el enfoque, ideal con la máscara

- - -

si quieres  ver la polar y hacer el centraje, ...  el off-axis  no  servirá

el flip mirror da problemas ...
bueno claro
es que tienes un S/C
pero con la  AS GT, puedes ponerla  en el tren óptico sin hacerle el reflejo de 90º en el flipmirror , noo?


en todo caso tienes que "encontrar" tu manera de trabajo
puede que montar y desmontar, sea más sencillo según las opciones

y buscar un enfoque, sin tocar el enfoque de la cámara,  y luego metiéndole un anillo parfocalizador al ocular si es que se deja

- - -

Gracias a todos por las respuestas.
Al final he pedido un flap mirror de vixen cuando me venga y lo pruebe ya os contare a todos como me va.
Una duda sebtor el anillo parfocalizador como funciona.


Muchas gracias por adelantado

- - -

es un anillo, con un tornillo,  como los de los portaoculares

simplemente lo dejas puesto para que el ocular esté frenado a una posición concreta
osease  un "simple tope", pero que te puede facilitar mucho la vida

(lo que en éste caso, espero que no te quede corto de foco)

https://www.astroshop.es/miscellaneous/omegon-parfocalizing-ring--set-5-pcs-/p,21996?affiliate_id=astronomo

- - -

Al final he pedido un flap mirror de vixen cuando me venga y lo pruebe ya os contare a todos como me va.
Muchas gracias por adelantado

Es el que usaba yo, sabrás que es de 2" pero lleva dos extensiones de 1.25" de unos 50mm, la recta debes quitarla para que libere la rosca del anillo T de la cámara... pero la otra a 90º no se puede quitar, teniendo en cuenta los +-45mm de extrafoco del sensor de la DSLR queda así así, por los pelos... con algún ocular puedes conseguir la parfocalidad pero con la mayoría te quedarás corto y te faltará algo de foco (no lo solucionas usando un anillo parfocal , te vendría bien si fueses un pelín largo, o usar un extensor)

Pero es probarlo, ya que depende del ocular (yo sólo conseguí equiparar el enfoque de ambos con el 32mm lo cual no es suficente efectivo ni para encuadrar ni para enfocar)

Suerte

« Últ. modif.: Mié, 31 Ago 2011, 01:39 UTC por Bufot »

Muy buenas majos, alguien que use o haya un usado un Off Axis Guider nos podría decir si es muy recomendable?
Por lo que a mi me parece, aunque no he visto ninguno, no se si lleva un prisma o un espejo semireflectante o un espejo opaco y obstruye una pequeña porción del haz que va hacia la cámara principal...
Que campo cubre mas o menos?
Cuanto tiempo de exposición necesita la cámara de guiado?

« Últ. modif.: Jue, 26 Jul 2012, 11:33 UTC por allblue »

hay varios tipos

no te tiene porqué obstruir nada,

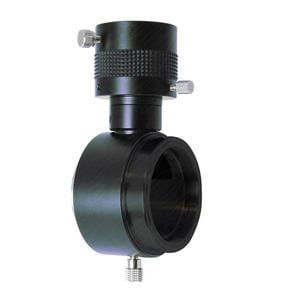

Teleskop-Service TS Off-Axis Guider, 9mm de largo con conexión T2 para cámara CCD
Teleskop-Service TS Off-Axis Guider, 9mm de largo con conexión para cámara Canon EOS

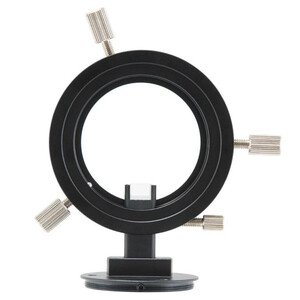

Baader Planetarium Off-Axis Guider RCC OAG

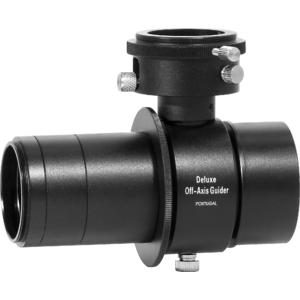

Orion Off-axis guider Deluxe




campo ?    para que quieres campo, si lo que hay que buscar es una estrella adecuada para la guía,  aún cambiando de posición


>>> Cuanto tiempo de exposición necesita la cámara de guiado?
depende de la estrella de guiado que encuentres, es solo un parámetro mas ....  ¿cada cuanto necesitas corregir?



y después elegir el ocular reticulado,  con cruceta móvil o no



Omegon Illuminated crosshair eyepiece, 12.5mm

oculares reticulados

- - -

Buenas tardes:

Para autoguiar en cielo contaminado (Málaga Capital) en una guia fuera de eje (teniendo en cuenta que pilla menos luz que en tubo paralelo),
¿podría decirme alguien si la DMK es lo suficientemente sensible para una guia fuera de eje en cielos contaminados? ¿o sería mejor dar el salto a una CCD de CP para ello?
Tengo una ATIK muy buena para principal, y me falta una cámara sensible para guiar fuera de eje en ciudad con la que hacer planetaria también.
¿ATIK TITAN o DMK?

Muchas gracias a todos.

- - -

a mi me parece que te puede dar buen servicio   (no se si en algún campo concreto, te fastidiará si no hay nada brillante)

pero también le puedes poner un poco más de exposición,  lo cual ya depende como "trabaje" la montura, y las correcciones que necesite

- - -

Muchas gracias Sebtor.
Tengo entendido que la DMK tiene hasta 60 minutos de exposición.
Teniendo en cuenta que mi monturaes una CGEM, que he estado guiando en paralelo con 1.5 segundos de exposición en la webcam de guiado,
y que la DMK no está refrigerada.. Tendré demasiado ruído con ella en 1 o 2 seg de exposición?
En la webcam, el guiado se dispara en ocasiones por que confunde el ruído con la estrella.

Muchas gracias.

- - -

Algunos programas de guiado te permiten hacer un autodark, que no va mal (PHD que es el más usado lo permite)

- - -
