bueno pues buscando he encontrado estos pwm para regular .cual creeis que iran mejor uno es de 10ah y el otro de 3,5ah  voy a pedir dos del primero y probarlos. con el de 10 a la salida se puede doblar la salida y poner dos cintas creo yo. como lo veis. esto hay que montarlo en una cajita de electronica  o una estanca de electricidad.

https://www.ebay.com/itm/PWM-CVT-10-100-12V-40V-10A-13-KHz-DC-High-Torque-Motor-Speed-Controller-w-Knob-/250973709809?pt=LH_DefaultDomain_0&hash=item3a6f32e5f1

https://www.ebay.com/itm/DC-12V-24V-3-2-Motor-Speed-Control-PWM-Controller-High-Quality-Low-Price-/200700959010?pt=LH_DefaultDomain_0&hash=item2ebab59922

- - -

Pues no estoy metido en estos controladores...además no precisan como es su funcionamiento...pero he de suponer que esos 13KHz es la frecuencia de conmutación de tensión...teniendo en cuenta que usan un potenciometro para regularlo...creo que es una frecuencia muy elevada para una regulación de unas cintas calentadoras en las que mas bien necesitan una conmutación de: 100%activado - apagado - tiempo de espera - activacion 100% No se si me explico, osea que la frecuencia es extrabaja y no se si esos kits con el minimo del potenciometro serian efectivos para el destino a que van a ser usados ya que siempre estan ofreciendo tensión de salida.

Todo y que...por ese precio se pueden pedir y probar. Te va a costar mas la caja que todos los componentes.

El circuito que te mostraba en el pdf anterior decia que era "facil" pues se puede montar en una placa soldable de protipos ( la de los agujerines )

Saludos y ya nos contaras

- - -

klaatu  pero en el que tu pones hay programar el chip 555  o esta ya programado.

- - -

Que vaaaaaa.... el 555 es un circuito integrado muy antiguo y clásico ( pero actual ) del año de la catapún de cuando eso de programar chips solo eran para las EEPROM...
La "programación" se hace con una resistencia y un condensador .... y ya tienes hecho un oscilador

Lo encuentras por unos 40 centimos...

https://es.wikipedia.org/wiki/Circuito_integrado_555

Saludos

- - -

Me he repasado los componentes de la placa por si fuera difíciles de encontrar aquí en España...
- El 555 ningún problema
- El MOSFET de canal N... IRF530A ningún problema, si no hubiese pedir uno equivalente entre 50V-100V y máximo 15A. El encapsulado es como un transistor de tres patas pero sobresale una parte metalica con agujero para colocar radiador...por cierto que se lo pondria aunque el pdf no lo mencione. Las otras dos alternativas que pone el pdf no las he localizado.
- Los fusibles reseteables RUE400 y RUE300 según me he encontrado estan descatalogados. Se puede encontrar el RUEF300 ( notese la "F" ) o pedir uno equivalente. No tiene que haber ningún problema. Carga de 3A
- Diodo 1N4001 ningún problema
- Diodo 1N914 ó 1N4148 creo que te va a ser mas fácil encontrar el segundo... 1N4148

Lo demas ya es lo común en componentes electronicos...Los potenciometros recuerda que son "lineales", los de audio "logaritmicos" no sirven.

Saludos

- - -

bueno pues me ha llegado ya los reguladores y he montado uno con dos salidas , pero creo que se le podrian colocar 4 salidas tranquilamente.como decia klaatu aunque el pñotenciometro este cerado del todo deja un pequeño paso de corriente pero es muy poco, apenas sube la temperatura de la cinta entre 4 y 6grados sobre la temperatura ambiente de mi casa y colocando el poteciometro al maximo nos ofrece la misma temperatura que si lo conectamos directa la cinta es decir en mi casa cerrado me da unos 28º  y abierto al maximo me sube a 64º   mas o menos si se coloca a la mitad nos da unos 45º mas o menos pero eso en mi casa. en la montaña con la temperatura cercana a 0º  el maximo seria uno 33º mas o menos. por eso lo interesante es de hacerlas con regulacion  los dias de mucho frio no habria ningun problema en colocarlos al maximo directas pero conforme en`piecen a subir las temperaturas , alas cintas habra que hacer que no se suban de temperatura si no nos distorsionarian la imagen.la imagen que subio crisyo de la roseta la hizo con las cintas que le hice yo( es mi conejillo de indias)conectadas directas a bateria pero claro estabamos a 4º  y no distorsonaron nada.ahora le pasare el regulador montado para que lo pruebe y lo huse el. testeado en casa el funcionamiento es correcto. el precio que tiene es barato solo hay que comprar ademas una caja estanca , los rca hembras y si quereis un led de 12 v el cual al poner al minimo no se apaga, baja de intensidad y sube conforme subimos nosotros el potenciometro.

DSC_3802 por anceco2002, en Flickr

DSC_3804 por anceco2002, en Flickr

DSC_3805 por anceco2002, en Flickr

DSC_3799 por anceco2002, en Flickr

- - -

FAntástico Anceco, FAN TAS TI CO

- - -

Vaya Angel te ha quedado de lujo, ya estoy deseando de probarla,   como dices para cuando la temperatura sea más suave con subirla a 1/4 o la mitad bastará.

Saludos.

- - -

el total seria, el regiulador en ebay 9€, la caja 3€, los dos RCA  unos 2€, conector mechero 1€, 1 led con portaleds 2€, mas unos trozos de cable total,

unos 18€ de coste los materiales .

- - -

Estas hecho un fiera tio, casi nada del precio de un kit comercial de cintas a este ufff!!!! Anceco te sobran reguladores? Si te sobra alguno te lo compro, y yo creo que mejor el de 10 Ah, como bien dices se le pueden meter hasta 4 salidas, mientras no superen el consumo todas juntas los 10 A podras regularlas sin que salga humo  , y si alguien es mas detallista con la temperatura individual puede coger una caja mas grande y colocarle mas, podrían ser dos, uno para oculares y otro para al boca del teles, o como plazca

Anceco, se puede pedir pieza unitaria? si no nos juntamos unos pocos y los pillamos, igualmente te mereces mi mayor voto

- - -

Esta tarde he estado acabando el acople del motor del enfocador que lo tenía dejado y joer ya lo tengo...Ya colgaré fotos.

En fín, ahora toca la cinta calentadora y tengo dudas. Me he pillado el circuito 555 de nando y los componentes me han salido por cuatro duros



El tema es que no sé que tipo de cable usar para las resistencias. Cuál recomendáis? Trenzado como TV?Trenzado normal? O monohilo de cobre?

Parte del contenido está bloqueado al no estar registrado como usuario del foro ...

- - -

Hola!

    Bueno yo no soy el gran entendido, pero te diré que esos cables que comentas no sirven bien para hacer la "unidad calefactora" debido a su baja resistividad... seria como hacer un cortocircuito directamente...

    Para hacer la cinta calefactora utiliza cable de Nicrom (que ya tiene una resistividad) o resistencias como las de las foto (ahí ya puedes usar el cable que quieras, por comodidad yo usaría trenzado, pero de un diametro menor que el de la foto, así será más facil de dolar y soldar)... En cuanto a la cantidad de cable o el valor y conexión de las resistencias, hay información en éste hilo.

- - -

si para lo de la resistencias te refieres a hacer la cinta, con cable de altavoz rojo y negro de 1,5mm. tendrias suficiente ,mirate de nuevo el post desde el principio hay fotos de como hacerlo.

lo del circuito de nando  a mi me ha parecido mas facil lo de cojer el regulador expuesto mas arriba.pero lo de nando tambien funciona.

- - -

OK, y perdonad que no lo he indicado bien. La idea era de usar alguno de estos cables pero usando resistencias como vuestros trabajos, es que no lo he indicado bien.

gracias

ahora mismo estoy sacando el soldador...literalmente

- - -

raster para poner las resistencias te sera comodo si pelas los dos cables de largo lo que necesites mas un poco mas. y sobre una madera lo grapas de las puntas separandolos 1,5cm.  y luego sobre ellos colocas resistencias tambien separandolas 1,5cm. y las soldas asi para terminar cortas los trozos sobrantes.

un saludo

- - -

si,si he visto algunas fotillos tuyas y a eso iba..

He calculado las resistencias y potencia con un excel de una página australiana donde me dice que para la potencia de mi circuito y las resistencias escogidas la distancia es de 1.9cm.
Tengo la opción de usar las de 1/2w pero no sé si 330 o 390ohm

En fín este finde me piro a Murcia a pasar el finde por lo que no podré pero del lunes no pasa que la acabo

gracias tios por la ayuda

- - -

Anceco, ya lo tengo montado, y operativo.
¡Funciona de lujo!
Muchísimas gracias!!

- - -

Un hilo super interesante.
Me pongo con el tema esta misma semana...



Para los que no quieran comprar en amazom.com he encontrado el mismo regulador en nuestro pais. Incluso es más barato.

Parte del contenido está bloqueado al no estar registrado como usuario del foro ...

Un saludo

- - -

Ostia !!!!   , pues me ha quedado bien y todo   me dan ganas de pillarme un Telrad

Pues nada tronko, a disfrutarlo, vas a ser la envidia de los Telrad

La de Mayo es mas ancha, creo que quedara bien igual, pero veo que queda mejor mas estrecha

Proxima parada....plataforma ecuatorial para Dobson

« Últ. modif.: Mié, 23 May 2012, 14:36 UTC por GMJ »

A ver si puedo probar hoy mi brico de cintas calefactoras. Anoche las terminé al fin.
Parece que por aquí las nubes dan tregua, pero el viento...

Sobre el brico de este hilo:

No recomiendo usar hilo de 1,5mm queda muy rígido, mejor 1mm, y dificultará el movimento de la cinta alrededor del ocular y la adherencia del velcro.
El adhesivo del velcro se suelta con el calor. Un colega me dijo que lo pegase con cianocrilato... ¡¡¡Ni se os ocurra!!!. No hay que usar cianocrilato.
El "superglue" es un adhesivo rígido que no pegará bien y producirá blanqueos en el velcro negro por el vapor que suelta. Yo estoy pensando en coser las tiras.

Sin las cintas no hay quien pueda observar más de media hora...

« Últ. modif.: Sáb, 12 Ene 2013, 13:37 UTC por noiser »

Evita los pegamentos, Yo que tu las hago coser y listo es mas simple y mejor....

Y de paso te ahorras un dolor de cabeza, además dura mucho más que un pegamento si está bien hecho....

- - -

Evita los pegamentos, Yo que tu las hago coser y listo es mas simple y mejor....

Y de paso te ahorras un dolor de cabeza, además dura mucho más que un pegamento si está bien hecho....

Totalmente de acuerdo.

(Anoche poca humedad y nubes por lo que aún no sé si funcionan bien las cintas.)

- - -

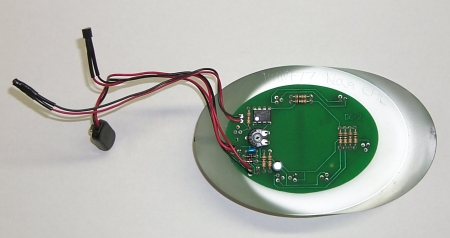

Hola, investigando que hacer para no empañar el espejo secundario del Dobson me encuentro con este invento:


Tiene muy buena pinta y no parece caro ¿alguien sabe donde se puede comprar ya hecho?

Un saludo y Feliz 2014

- - -

Yo le pongo una cinta calentadora en la "tija" del secundario y ningún problema

Pasate por aqui y veras como haceerla tu mismo y muy sencilla Cintas calentadoras y controladores, información

- - -

buff, en el secundario?   muy leve debería ser

Parte del contenido está bloqueado al no estar registrado como usuario del foro ...

- - -

Estoy pensando en instalar un calentador en el secundario de mi SW flextube de 12". El problema es que el
secundario está fijado con una cinta de doble cara. ¿No será perjudicial el aumento de temperatura para la
adherencia de la cinta?. A pesar de que parece sólido, tengo miedo de que se suelte y se caiga sobre el
primario  .

Javier

- - -

Hola: Con el rocío me estoy peleando, amén de las cintas calefactoras especificas para nuestros equipos, también he visto este otro material... para protección de tuberías... ¿ alguine los ha usado o tiene alguna experiencia con ellos..?  por ejemplo este:  1,0 m Calentador D/Tubería Cable Protección Heladas cinta Calefactora

- - -

Yo como cintas calentadoras te recomiendo hacertelas tu mismo con resistencias de 330 Ohm, son una maravilla y baratísimas  aquí como hacerlo

Cintas calentadoras y controladores, información

- - -

Yo me compré un cable calefactor para terrarios. Me costó uno de 5 metros 17 euros: me da para dar una vuelta al monitor que uso para enfocar, otra al mando de la montura, y otra a la placa correctora del Mak. Mano de santo, nunca más tuve condensación.

Claro que yo tengo enchufe de 220 en el observatorio; si funcionáis a 12 voltios hay que buscar otra solución.

« Últ. modif.: Mar, 01 Nov 2016, 15:16 UTC por Francisco SC »

Hola: Gracias compañeros por la info, me apunto las dos sugerencias.

- - -
