Construccion montura "mini" dobson

Página: [1]    bajar  * y última página * Imprimir
Autor Tema: Construccion montura "mini" dobson  (Leído 3796 veces)
7
astrons: 7.79  votos: 3
tisan

*


Castellar del Vallès
desde: mar, 2016
mensajes: 300
clik ver los últimos




« del : Mié, 28-Jun-2017, UTC 10h.51m. »

Hola a tod@s.
Después de comprarme el dobson de 10 y comprobando lo bien que me manejo con el, decidí animarme a hacer una para mi 130/650.
La montura que tenia era esta, https://www.valkanik.com/telescopios-completos/telescopio-spica-130650-eq es una montura que vibra en exceso, pero el tubo me ha dado muchas alegrías y ha sido con el que he aprendido, en fin que me daba pena deshacerme de el, pero utilizarlo con esa montura es un suplicio. Una opción era comprar una eq de segunda mano pero como mínimo serian 150€ y prefiero gastármelo en oculares.
Otra cosa es que el de 250/1250 si me lo llevo es solo para observar, y 130/650 me lo podría llevar cuando saliera con la familia a la montaña sin que ocupara media furgoneta que tenemos.
El  brico del forero Barri http://www.astronomo.org/foro/index.php?topic=24197.0 me acabo de decidir, lo que pasa es que yo no quería que fuera tan baja, por que en la mesa de camping creo que me iba a dar vibraciones así que me decidí a darle mas altura para poder observar desde un pequeño taburete.

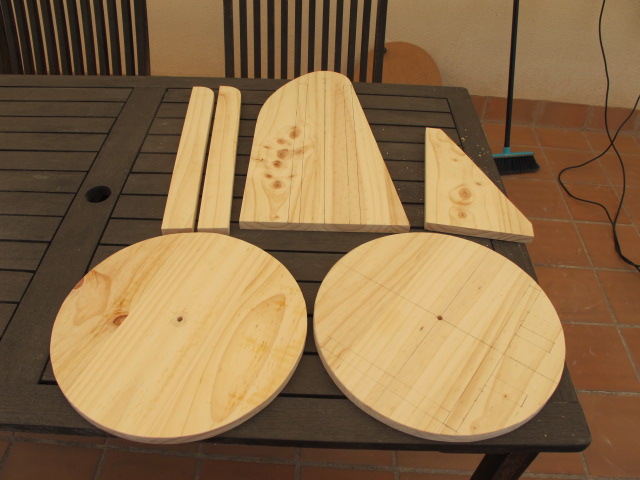

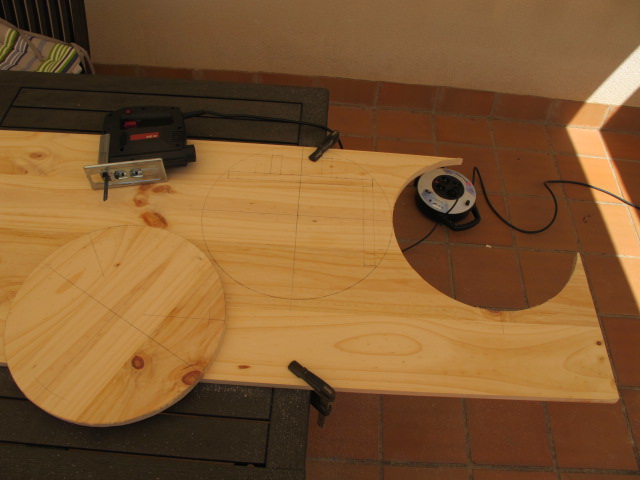

Partí de un tablero de pino macizo de 18mm de grueso http://www.leroymerlin.es/fp/15695771/tablero-pino-tablero-pino?pathFamilaFicha=4604

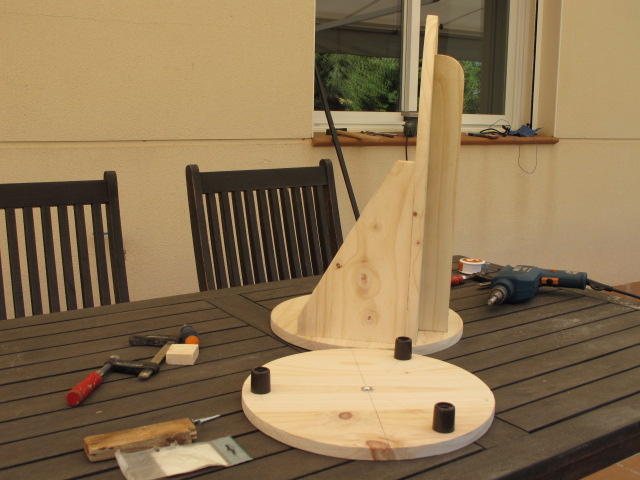

La base son dos discos de 350mm

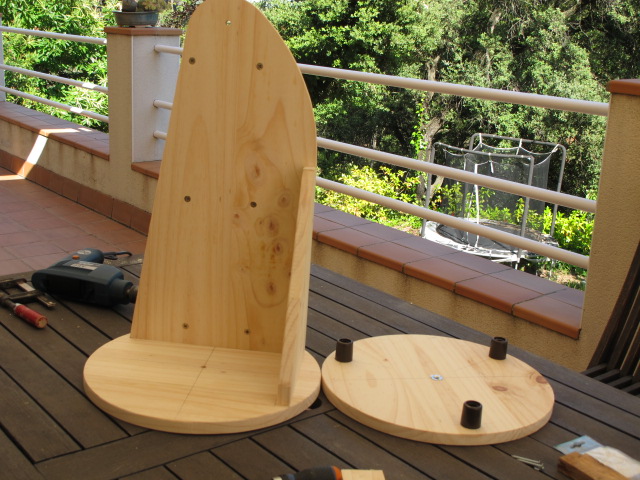

El lateral tiene una base de 282mm y una altura al eje de altitud de 500mm
La cartela o escuadra es de 180mm de base por 300mm de altura
Los refuerzos del lateral son de 470mm por 50mm

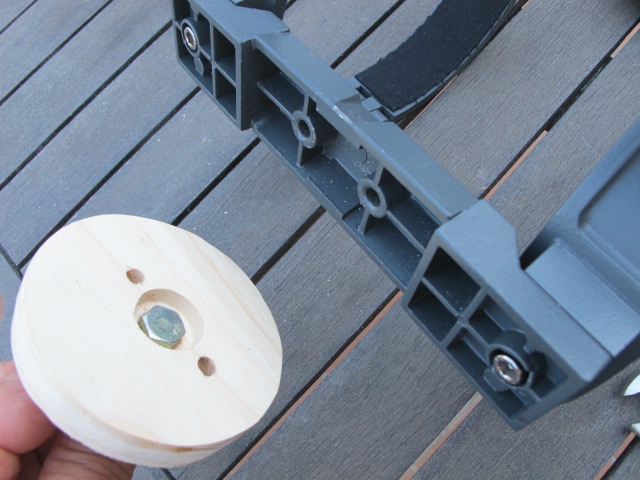

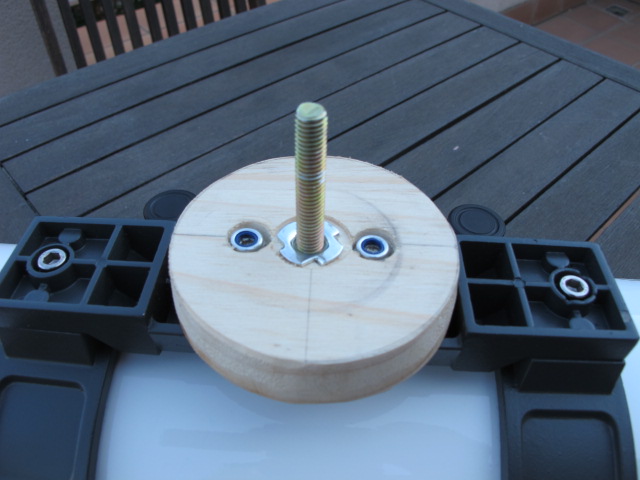

La tornilleria es de métrico 8 para los ejes y de 6 mm para la union a la platina de las anillas, tambien utilize diferentes arandelas que tenia por casa y tuercas de encastar en madera.

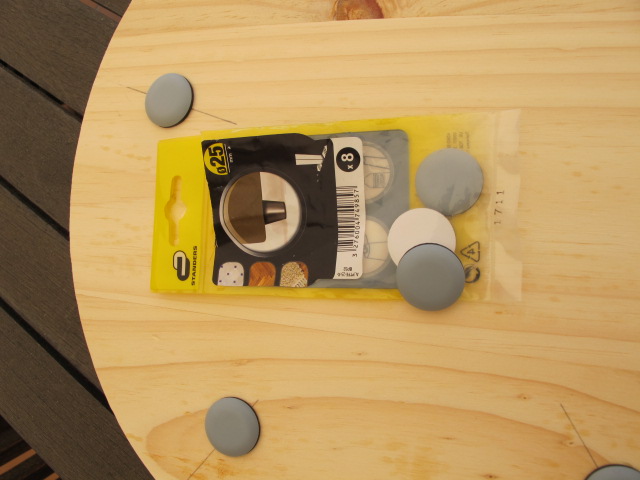

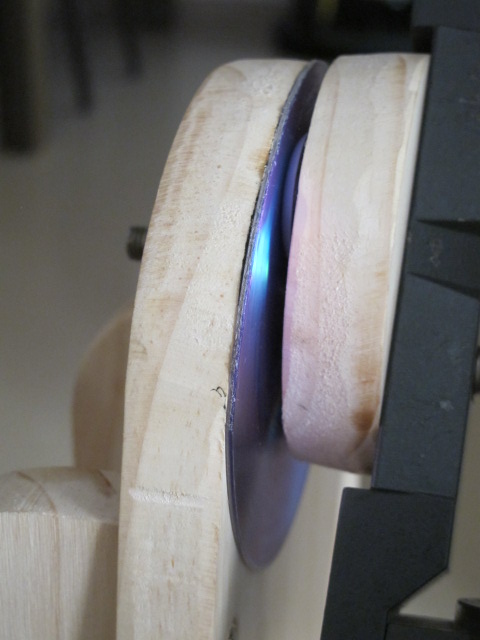

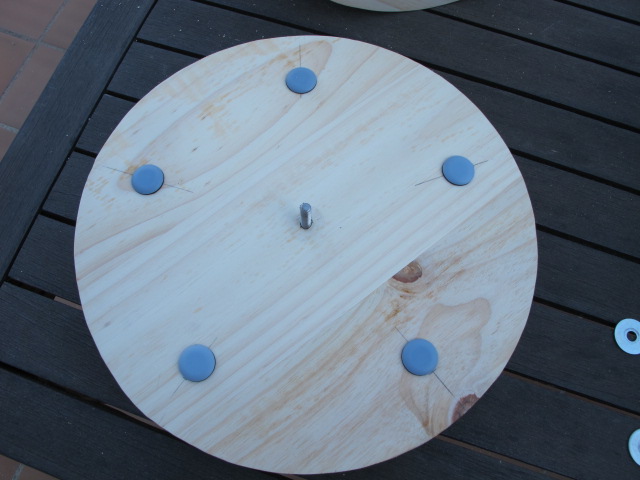

Para los movimientos tanto de altitud con de azimut utilice unos tacos de teflon que se utilizan para pones el las patas de las sillas (también en leroy). Para hacelos mas finos, en el de azimut puse un
disco de vinilo, y en el de altitud un CD y en los tacos un poco de grasa muy fina que tenia por casa.

.

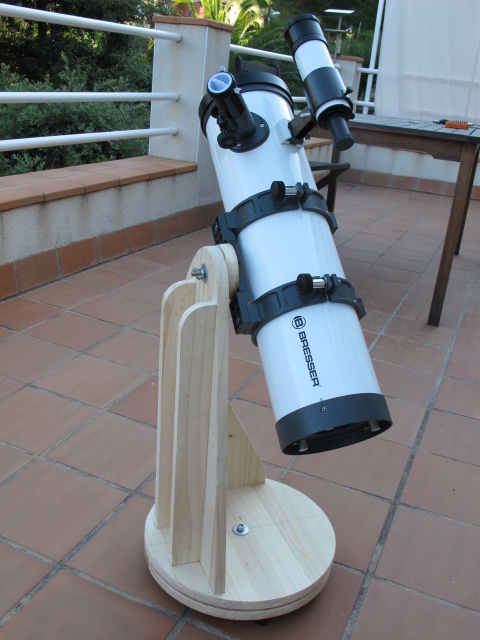

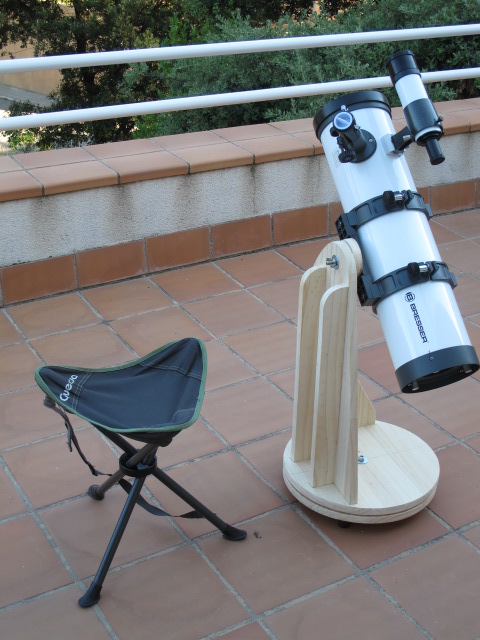

Resultado





Estoy bastante contento con el resultado, si que es cierto que tiene todavía alguna vibración pero perfectamente asumible (me he acostumbrado muy bien al grandote) y los movimientos, sin ser la versión de luxe del grandote va mejor de lo que esperaba.
Tenia pensado en lacarla, pero me gusta el color de la madera, asi que le he dado un par de manos de aceite de teca para protegerla un poco
Me falta cambiar la tuercas por unas empuñaduras de baquelita para tensar lo ejes.
Espero que sirva de ayuda a alguien.

Telescopio: GSO 250/1250 deluxe Dobsonian telescope
                Bresser 130/650 Eq 3-II
Oculares:    Elfle 2'' 30mm, Explore Scientific 11mm 82° 1.25, Explore
                 Scientific 4.7mm 82° 1.25, Super Plössl 9mm, Plössl 25mm 10mm.
                 Barlow Baader Q-Turret 2.25x
Filtros:       Luna & Skyglow Optolong 2", UHC Optolong 2" OIII Optolong 2"
Buscador:  GSO 8x50, Rigel Quik Finder
Prismaticos: Nikon 8x40 7.5º sporting II

« Últ. modif.: Jue, 29-Jun-2017, UTC 08h.12m. por tisan » En línea
Susaron

*


Madrid / Leon
desde: mar, 2015
mensajes: 1791
clik ver los últimos




« respuesta #1 del : Mié, 28-Jun-2017, UTC 11h.51m. »

Mi voto por la currada y el detalle con que lo has contado.

En línea
Barri

*


35  Bilbao
desde: ago, 2016
mensajes: 290
clik ver los últimos




« respuesta #2 del : Mié, 28-Jun-2017, UTC 12h.27m. »

Muy currada y la verdad es que en tono madera queda bien chula también, yo le daría un barniz para exteriores, de los que se suelen utilizar para ventanas, ya que el aceite suele irse fácil. El pomo yo lo encontre en un almacen de aparatos de calefacción, pero supongo que en alguna tornillería industrial también tengas. Disfrutalo mucho! Un saludo!

Enviado desde mi LG-D855 mediante Tapatalk


OTA:
-Orion Skyscanner 100/400
-Skywatcher 130p 130/650

MONTURAS:
-Skywatcher AZ GoTo
-Skywatcher VIRTUOSO

OCULARES:
-Skywatcher UWA 9 y 20mm
-BST Explorer Dual ED 5mm
-GSO SuperView 15mm

BARLOWS:
-Barlow Baader Q-Turret 2,25x

FILTROS:
-Filtro Moon & Skyglow
-Filtro Optolong UHC y CLS

CAMARAS:
-Webcam Philips SPC900

En línea
tisan

*


Castellar del Vallès
desde: mar, 2016
mensajes: 300
clik ver los últimos




« respuesta #3 del : Mié, 28-Jun-2017, UTC 13h.28m. »

Mi voto por la currada y el detalle con que lo has contado.
Muy currada y la verdad es que en tono madera queda bien chula también, yo le daría un barniz para exteriores, de los que se suelen utilizar para ventanas, ya que el aceite suele irse fácil. El pomo yo lo encontre en un almacen de aparatos de calefacción, pero supongo que en alguna tornillería industrial también tengas. Disfrutalo mucho! Un saludo!

Enviado desde mi LG-D855 mediante Tapatalk


Gracias a los dos.
Barri tu fuiste el culpable Sonreir
La verdad es que por poco dinero el resultado es mas que satisfactorio y me motiva a darle mas uso al teles. El tema del aceite, es lo que tenia a mano, y la verdad es que es tan fácil de aplicar que no me importara darle de vez en cuando otra mano.

En línea
Victor Manuel

*


Barcelona
desde: jun, 2016
mensajes: 152
clik ver los últimos




« respuesta #4 del : Mié, 28-Jun-2017, UTC 16h.03m. »

Muy bien explicado y documentado. Enhorabuena por el trabajo

En línea
tisan

*


Castellar del Vallès
desde: mar, 2016
mensajes: 300
clik ver los últimos




« respuesta #5 del : Jue, 29-Jun-2017, UTC 06h.00m. »

Muy bien explicado y documentado. Enhorabuena por el trabajo
Gracias Victor.
He hecho una pequeña modificación, el filtro solar que tengo es para este tubo y es mas cómodo ponerlo encima de la mesa que tengo en la terraza. Pero entonces me quedaba un poco alto, le he hecho otro agujero bajándole el eje de altitud.



Otra cosa es que si lo utilizo mucho tendré que ir pensando en un buscador acodado, cuando busco algún objeto en el cenit me rompo el cuello Sonreir

En línea
mgtroyas
Binoviewer ftw

*


Pedes in terra ad sidera visus

39  Madrid
desde: ene, 2014
mensajes: 874
clik ver los últimos

WWW


« respuesta #6 del : Jue, 29-Jun-2017, UTC 07h.43m. »

Un fantástico trabajo, te ha quedado muy profesional, y además le das vida al tubo.

Celestron SC8 XLT sobre montura AVX
Hyperion Zoom 8-24mm, Aspheric 31mm, Powermate 2,5x, Meade f/6.3
ZWO ASI290MC, ZWO ADC, DGM NPB, Optolong OIII
BST Binoviewer "Supercharged" + 2x Maxvision 20mm/68º
Bresser Spezial-Astro 20x80
Galería Astrobin y Flickr

En línea
Don Lobato

*


N/A  Madrid
desde: mar, 2018
mensajes: 3
clik ver los últimos




« respuesta #7 del : Jue, 07-Nov-2019, UTC 23h.16m. »

Vaya que lástima que no se pueda ver nada ya, me gustaría hacer una y la verdad que este post con las fotos me sería de gran ayuda. ¿No las podrías resubir o realojar en otra web de fotos? Porfa.

Celestron 150/1500 GOTO Schmidt Cassegrain

En línea
tisan

*


Castellar del Vallès
desde: mar, 2016
mensajes: 300
clik ver los últimos




« respuesta #8 del : Sáb, 09-Nov-2019, UTC 18h.55m. »

Vaya que lástima que no se pueda ver nada ya, me gustaría hacer una y la verdad que este post con las fotos me sería de gran ayuda. ¿No las podrías resubir o realojar en otra web de fotos? Porfa.

Lo siento, pero no puedo resubirlas, tuve un problema con el ordenador y perdí algunas fotos, entre ellas estas Llorar
Intentare hacer fotos de la montura, pero no podrá ser en despiece, pero si en algún detalle de construcción que pueda ser de ayuda.
De todas la manera si tienes alguna pregunta y puedo ayudarte, aquí estoy.
