Descubre cómo hacer Astrofotografía Sin Telescopio utilizando una plataforma (plancha, plancheta) de seguimiento ecuatorial motorizada. Construye tu propio dispositivo para capturar imágenes de amplio campo con un seguimiento suficientemente preciso. ¡astrofotografía sin necesidad de un telescopio!

Hola a todos,

Es posible que algunos ya hayáis visto "inventos" similares, pero me pareció muy curioso y quería compartirlo con aquellos que estén interesados en el bricolaje, como una forma de acometer la astrofotografía sin telescopio:

obtenido de la web de:
A Tracking Platform for Astrophotography | Gary Seronik.com

Con un trípode y materiales aparentemente sencillos, este hombre se hace una plataforma ecuatorial para poner una cámara y hacer fotos de amplio campo (se dice así?) con seguimiento y sin rotación de campo

Los Planos

Para comprender mejor la estructura y el funcionamiento de este dispositivo, echemos un vistazo a los planos

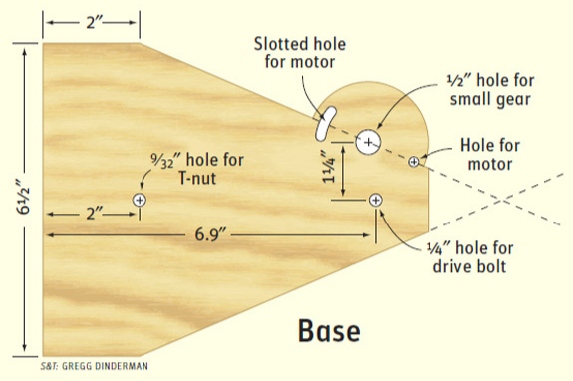

el engranaje

fundamental. Este componente mecánico, compuesto por ruedas dentadas interconectadas, desempeña un papel crucial en la transmisión de movimiento y potencia.

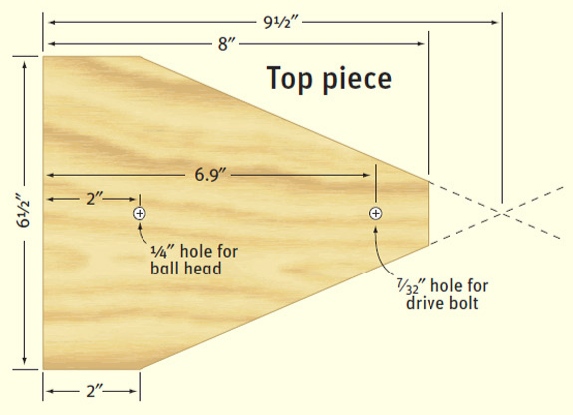

plancha de arriba, y abajo

estas superficies planas son elementos importantes en la estructura general del dispositivo, proporcionando estabilidad y soporte.

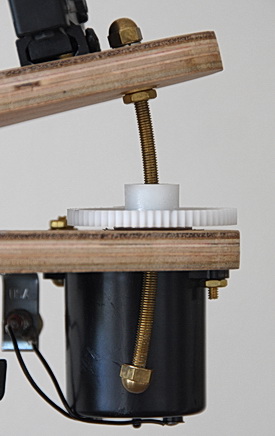

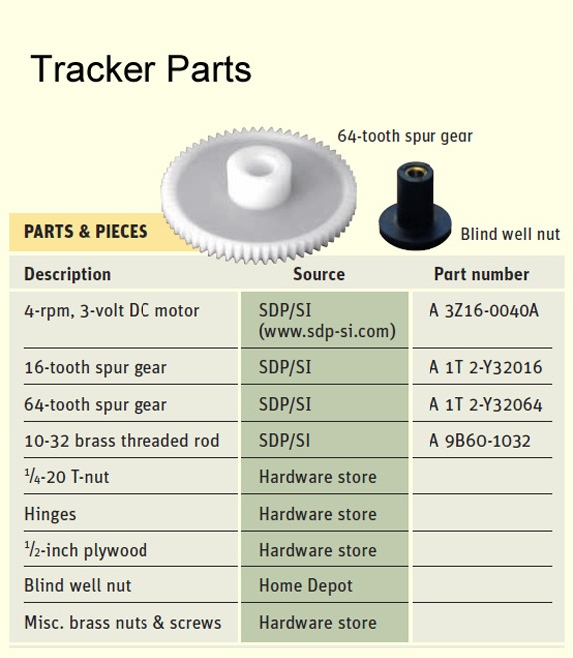

Electrónica - Motor

podemos apreciar la parte electrónica y el motor del dispositivo. La electrónica comprende una serie de componentes y circuitos que controlan y procesan señales eléctricas, mientras que el motor convierte diferentes formas de energía en energía mecánica para impulsar el funcionamiento del dispositivo.

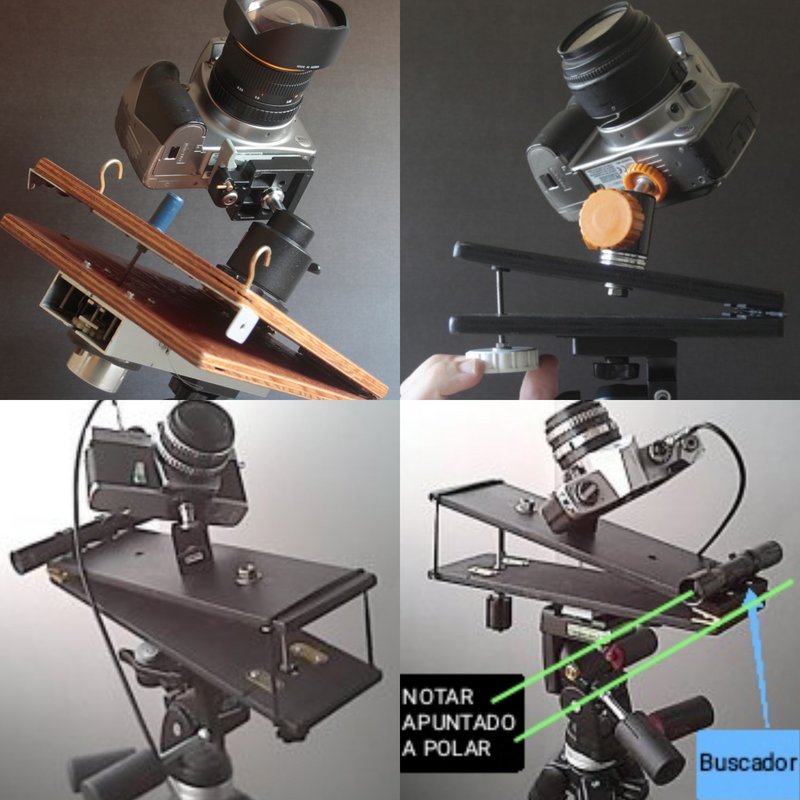

Aspecto Montado

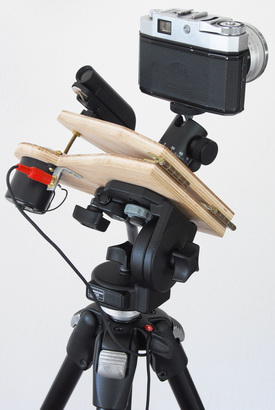

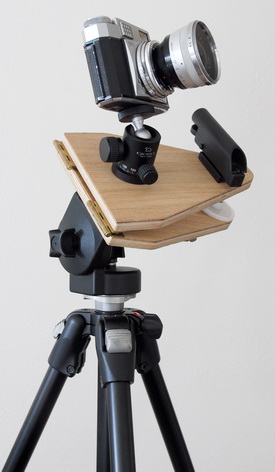

Aquí, podemos observar tres imágenes que nos brindan una idea visual de cómo se ve el dispositivo una vez ensamblado. En la primera imagen, una vista lateral, podemos apreciar su forma y diseño general. En la segunda imagen, un detalle del perno, podemos notar la atención al detalle en la construcción y fijación de las partes. Y finalmente, en la tercera imagen, una vista trasera, obtenemos una perspectiva adicional del dispositivo.

Resultados

zona Orión, por Gary Seronik

Algún día, cuando aprenda a ponerle una tuerca a un tornillo, lo intentaré...
