Automatizar enfocador

Página: 1 2 3 [4] 5    bajar    sig. pag IR A SIGUIENTE PÁGINA * Imprimir
clase Autor Tema: Automatizar enfocador  (Leído 50250 veces)
8
astrons: 8.39  votos: 3
Susaron

**

avatarc

Madrid / Leon
desde: mar, 2015
mensajes: 1803
clik ver los últimos




icon_f
« respuesta #90 del : Mar, 16-May-2017, UTC 21h.38m. »

Te estás liando.

Del proyecto MyFocuserPro hay dos versiones, la MyFocuserPro y la MyFocuserPro2 cada una con su SourceForge. Robert creo que mantiene ambos.

Que yo recuerde para hacer con el controlador de motor L298N no hay ni código ni esquemas. Y Arduinos hay dos el UNO y el Nano, el primero sólo se usa en la versión L293D que es que hemos hecho Madaleno y yo, lleva un Arduino Uno y montado encima el L293D que es distinto al L298N.

Lo que tu has bajado es para usar el Arduino Nano con el controlador de Motor DRV8825 que es diferente al que tu tienes y se programa de forma diferente. De este hay versiones minimal y otras que llevan botones, LCD, sonda de temperatura, sustitución de botones por mando IR y Bluetooth, y creo que alguna WiFi ha hecho Bob hace poco en el Pro2.

Es que me parece Vicente que te has juntado con una serie de componentes que no forman ninguno de estos proyectos, pero si sabes un poco de programación en Arduino sí que se pueden coger los códigos de Bob y modificarlos para que te funcione con el L298N. Pero eso ya es mucha mucha tela, como te decía para ponerse con ello y echarle unas horas.


- - -
VicenteB

**

desde: ene, 2017
mensajes: 41
clik ver los últimos




icon_f
« respuesta #91 del : Mar, 16-May-2017, UTC 22h.36m. »

Pues el cacao parece que es bastante notable, pues me podeis pasar información del que habeis montado?.

Pero así masticadita para tontitos si puede ser.

Muchas gracias.

Skywatcher 120 ED
Celestron CGEM
Tubo guia Borg 77
Cámara guia QHY 5 mono
Cámara Canon EOS 1000D mod&Cold

- - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #92 del : Mié, 17-May-2017, UTC 07h.35m. »

Qué tal?

Vicente en este mismo tema hay una fotografía del arduino y el l298, ahí se ven las conexiones, unas r espuestas más abajo puse el firmware para ese controlador.

Para el L293 busca por internet el firmware L293D_F, ese tiene soporte para el L293D, sonda de temperatura, etc..


C254/1200, C11 XLT, Taka CN212/2620, Taka FS60/355,TS115/800, Scopos 66/400, SW 80/400, SW 80/600ED, SW200/1200
SW HEQ5 SynScan, SW NEQ6, Manfrotto 055XPROB
EOS350D Baader mod., EOS40D, EOS70D, DMK 21AU04.AS, DMK 21AU618.AS, ASI120, Toucam Pro II SC1, Atik383L+, 428EX y algunas tuercas más.

https://www.magicearth.es - Página personal dedicada a la astronomía
https://www.spacecolors.com - Astrofoto y muchas otras cosas

- - -
VicenteB

**

desde: ene, 2017
mensajes: 41
clik ver los últimos




icon_f
« respuesta #93 del : Mié, 17-May-2017, UTC 10h.59m. »

Muchas gracias, una preguntilla, el esquema de tú foto será válido para el firmware que me comentas?.

Edito:

Después de repasar la lista de firmware, veo que tengo el material para poder hacer el que pertenece al firmware DRV8825_HW203_F_IR, sobre este firmware ¿como podría conseguir el esquema?.

Perdón por el tostón, que mala la ignorancia.

.



« Últ. modif.: Mié, 17-May-2017, UTC 11h.17m. por VicenteB » - - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #94 del : Mié, 17-May-2017, UTC 11h.19m. »

Hola de nuevo.

Es el mismo que cargué en el Arduino, funciona perfectamente con el L298N, la pega es que no lleva soporte para LCD pero teniendo instalado el MyFocuser2  Pro (versiones 2.3 en adelante) lo controlas perfectamente.
La 2.3.6.9 también te controla los que están configurados con el L293D

https://www.magicearth.es/public/astronomo/Focuserv250_L298N_M_3A.ino

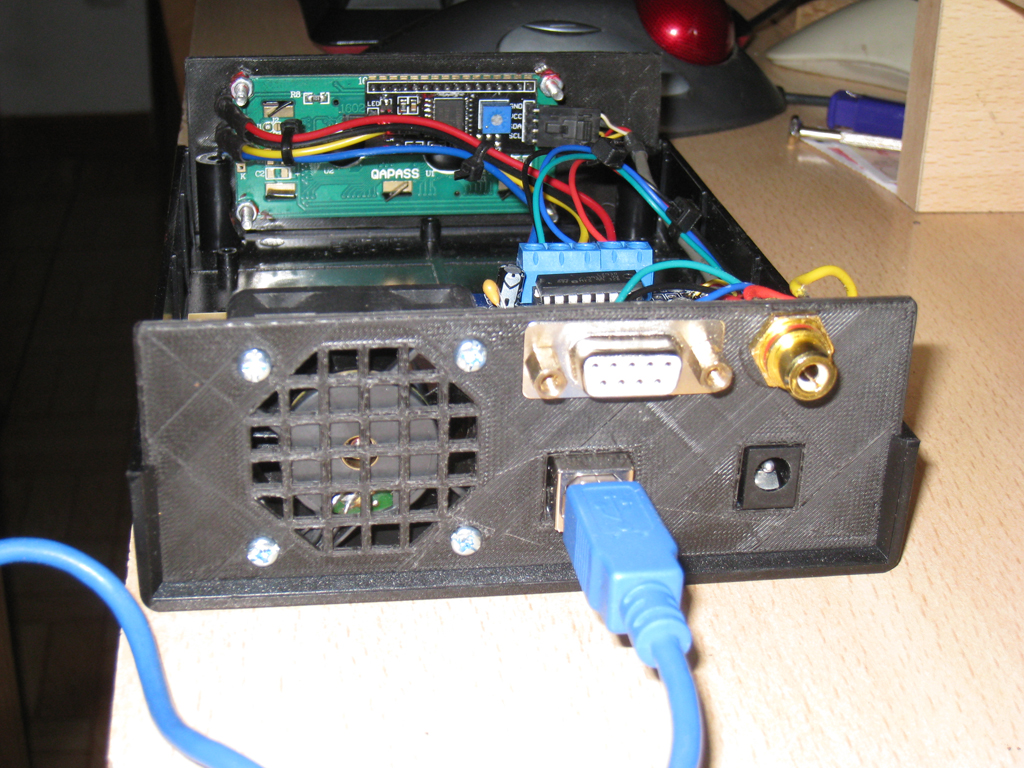

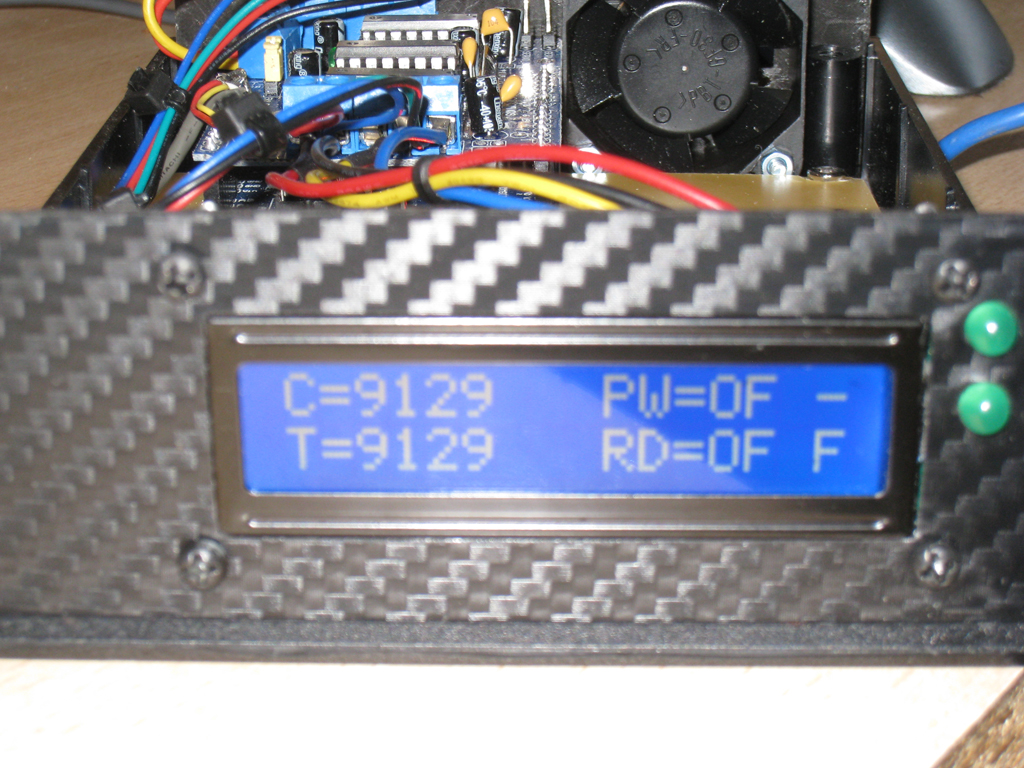

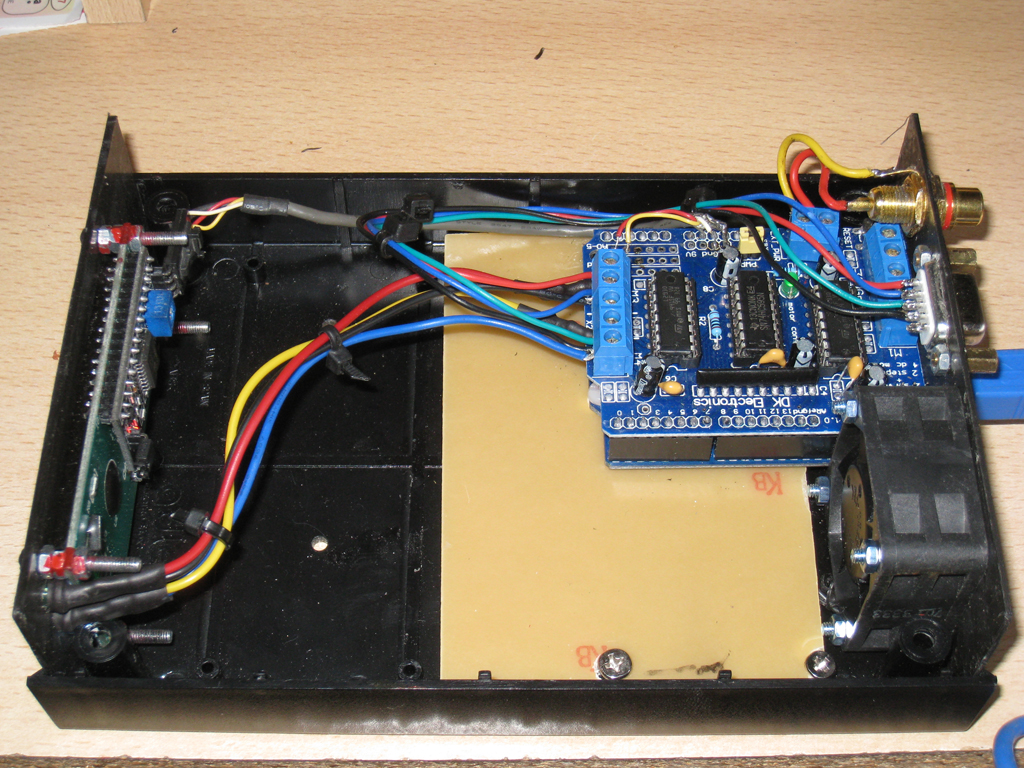

Este fin de semana pasado construí otro basado en el L293D, en principio es una versión para montaña aunque ya tengo preparada la versión portátil y de observatorio fijo, con fuente integrada de 220v a 5v.

Te dejo las imágenes para que veas un poco como va conectado.



El panel frontal y posterior están hechos a medida con impresora 3D.

Por cierto, si comparamos el coste que tiene un robofocus con esto... creo que la caja se fue a los 4e, el arduino, el shield L293, el LCD y los cuatro conectores, por ebay creo que no llega a los 25E



« Últ. modif.: Mié, 17-May-2017, UTC 11h.26m. por LinP » - - -
Jonás

**

avatarc

48  valladolid
desde: nov, 2014
mensajes: 55
clik ver los últimos




icon_f
« respuesta #95 del : Jue, 09-Nov-2017, UTC 16h.59m. »

Hola compañeros y compaeras....

Muchisisisisisisimas gracias por los aportes, OKOK OKOK OKOK es por ellos que me anime a siguir vuestros pasos y el extensisimo y muy bien organizado trabajo de Robert Brown, seguir asi.

View My Video



« Últ. modif.: Jue, 09-Nov-2017, UTC 17h.02m. por Jonás » - - -
mgcjmj

**

avatarb

56
desde: dic, 2009
mensajes: 143
clik ver los últimos




icon_f
« respuesta #96 del : Jue, 09-Nov-2017, UTC 21h.05m. »

 OKOK
susaron me hizo uno y funciona perfecto. quizas por un modico precio se dedique a montarlo para ustedes, a mi me va de vicio gracias susaron.
 OKOK


EQ5 GT ,CGEM, EQ 8,  - CELESTRON  - CN8"-1000F - GSO 300-1200F - TECCKNOSKY 115 F7- ED72 EvoStar- ORTO 9-6-4- PL-20-15-BARLOW-TALK-2X-3X-HYPERION-5-8-10-13-17-21-24-QHY5- QHY5L II- MEADE DSI-CANON EOS 1000D - ASI 178 MC - ATIK 314 L + ATIK 383L+ EFW3. 7 / 50.8.PEGASUS FOCUS CUBE. PEGASUS POWER BOX ADVANCED.

- - -
Susaron

**

avatarc

Madrid / Leon
desde: mar, 2015
mensajes: 1803
clik ver los últimos




icon_f
« respuesta #97 del : Vie, 10-Nov-2017, UTC 08h.05m. »

Gracias Manel, has sido muy amable estos días de pruebas que hemos tenido, tenemos pendiente alguna quedada en Cat. o en los madriles.

Bueno he de aclarar que a mgcjmj, como comenté en un hilo similar, le he montado un myFocuserPro con mando IR y Bluetooth a precio de coste, 100 pavos + envío. Como comenté en el otro hilo yo no me llevo un duro, dado que muchos de los componentes electrónicos se compran en grandes cantidades, a mi me viene bien para quitarme stock de partes que no usaré en otros proyectos, el poder ayudar a otros compañeros a tener una solución de enfoque muy funcional y barata. No es un Pegasus astro pero funciona.

También en la versión que le ha llegado a Manel, hemos descubierto que funcionaba bien con Sharcap, FireCapture y la aplicación de MyFocuserPro, pero se colgaba en la nueva versión de APT. Al ser un problema de software, le comentamos el problema a Robert y muy amablemente hizo las modificaciones en el driver ASCOM para que el problema desapareciera. También hemos aprendido a solucionar los problemas de conectividad que los módulos Bluetooth genéricos crean si usas otros dispositivos bluetooth.

A dia de hoy me quedan 5 pcbs para hacer otros ejemplares, si alguien está interesado porque no tiene tiempo ni ganas de ponerse a soldar que me lo diga. El problema es que debido al robo que sufrí en casa sólo podre hacer el hardware, mientras me puedo comprar otro ordenador.

Lo dicho si alguien no tiene prisa y le interesa que me mande un privado.

Saludos.

- - -
xavimarcos

**
sabadell
desde: ene, 2016
mensajes: 57
clik ver los últimos




icon_f
« respuesta #98 del : Vie, 10-Nov-2017, UTC 10h.42m. »

Hola compañero,
Felicidades por el trabajo que stas haciendo.
Me interesaria una PCB, los componentes y demas, ta dispongo de la mayoria. Podrias ponerte en contacto conmigo.  Te dejo mis datos
Parte del contenido está bloqueado al no estar registrado como usuario del foro
...

- - -
Susaron

**

avatarc

Madrid / Leon
desde: mar, 2015
mensajes: 1803
clik ver los últimos




icon_f
« respuesta #99 del : Vie, 10-Nov-2017, UTC 10h.56m. »

Hola Xavi, ¿tu eres el mismo de los módulos Bluetooth no?.

Si sin problema, lo único esta primera tanda de pcbs tienen un par de fallos en las pistas que necesitan ser arreglados con unos jumpers, por eso prefiero montarlas yo.  No voy a encargar otra remesa de PCBs hasta que no me quite de encima estas que tengo. Las PCBs creo que me costaron 5 euros cada en su momento sumando los gastos de envío.

Otra opción es que me mandes los componentes y te la monto yo y te la devuelvo preparada, cómo prefieras.

Saludos.

« Últ. modif.: Vie, 10-Nov-2017, UTC 11h.00m. por Susaron » - - -
xavimarcos

**
sabadell
desde: ene, 2016
mensajes: 57
clik ver los últimos




icon_f
« respuesta #100 del : Vie, 10-Nov-2017, UTC 11h.29m. »

Si,Soy el mismo del Bluetooth!
Donde encargas las pcbs? Normalmente las hago yo...pero ya no tengo tiempo con mi monstruito, y prefiero encargarlas

- - -
Susaron

**

avatarc

Madrid / Leon
desde: mar, 2015
mensajes: 1803
clik ver los últimos




icon_f
« respuesta #101 del : Vie, 10-Nov-2017, UTC 11h.47m. »

No merece la pena hacerlas en casa con los críos rondando

Mira estos sitios:

https://www.ladyada.net/library/pcb/manufacturers.html

Yo las pedí a Fritzing que son más caras, luego descubrí que hay sitios de igual calidad y más baratos.

Te pueden venir bien para los Bluetooth esos que vendes para hacerlos más compactos si cabe.


« Últ. modif.: Vie, 10-Nov-2017, UTC 11h.48m. por Susaron » - - -
xavimarcos

**
sabadell
desde: ene, 2016
mensajes: 57
clik ver los últimos




icon_f
« respuesta #102 del : Vie, 10-Nov-2017, UTC 12h.04m. »

gracias! les daré un vistazo

- - -
Susaron

**

avatarc

Madrid / Leon
desde: mar, 2015
mensajes: 1803
clik ver los últimos




icon_f
« respuesta #103 del : Vie, 10-Nov-2017, UTC 12h.33m. »

Entonces Xavi, ¿no quieres que te haga el montaje?

- - -
xavimarcos

**
sabadell
desde: ene, 2016
mensajes: 57
clik ver los últimos




icon_f
« respuesta #104 del : Vie, 10-Nov-2017, UTC 19h.05m. »

Hablamos por whats, te parece?
Parte del contenido está bloqueado al no estar registrado como usuario del foro
...


un abrazo!!!

- - -
mgcjmj

**

avatarb

56
desde: dic, 2009
mensajes: 143
clik ver los últimos




icon_f
« respuesta #105 del : Sáb, 11-Nov-2017, UTC 08h.21m. »

 OKOK
ha sido un placer trabajar contigo susaron
Ayudándote a encontrar el fallo de conexión de Bluetooth y conectar con Robert para solucionar el fallo de driver.
Por supuesto  que me encantaría que bajases a Cataluña o subir yo a Madrid a hacer una plantada juntos.....(quizás en navidad).
 angel

« Últ. modif.: Sáb, 11-Nov-2017, UTC 14h.20m. por mgcjmj » - - -
Susaron

**

avatarc

Madrid / Leon
desde: mar, 2015
mensajes: 1803
clik ver los últimos




icon_f
« respuesta #106 del : Dom, 12-Nov-2017, UTC 16h.33m. »

Oki

- - -
eldoctorbacterio
We are all in the gutter, but some of us are looking at the stars

**

avatarc

Toledo, Spain
desde: sep, 2011
mensajes: 755
clik ver los últimos




icon_f
« respuesta #107 del : Mié, 20-Jun-2018, UTC 09h.06m. »

Chicos me gustaria reflotar este hilo tan interesante.

Me he animado a hacerme un enfocador como el que se hizo Madaleno:

-MOTOR NEMA 17 200 PASOS (1.8º)
-ARDUINO UNO
-DRIVER DE MOTOR L293D

Tengo ya montada la electronica y la mecanica (ya pondré fotos) pero no tengo NI IDEA del software que necesito.

Pretendo controlar el enfocador con el Backyard Nikon y/o APT por ASCOM.

Os rogaría que me pusieseis unas intrucciones PARA TONTOS del software... que necesito, me refiero a unas instrucciones algo asi: te descargas tal programa, te instalas tal driver ASCOM, pones el puerto COM que controla el Arduino...asi para tontos tontos  Girar ojos

Muchas gracias y perdon por mi ignorancia.



Pablo Gafo
NEQ6  / AZEQ6
Newton GSO 254/1250 - EQUINOX 100/900 ED - Dobson 12"
Nikon D5300 modificada y refrigerada
https://flic.kr/s/aHskypDUjA
Alfombra de 2x2 metros

- - -
ÍO

**

avatarc

España
desde: jun, 2011
mensajes: 259
clik ver los últimos




icon_f
« respuesta #108 del : Jue, 28-Feb-2019, UTC 17h.54m. »

Hola viendo este hilo estoy interesado en montar un enfocador. Pablo, ¿me puedes pasar el esquema para montar la electrónica con el L293D? es que no lo veo con este driver...
Cualquier consejo es bienvenido. OKOK

- - -
julioh

**

avatarc

Valdemoro
desde: jun, 2015
mensajes: 90
clik ver los últimos




icon_f
« respuesta #109 del : Mar, 20-Ago-2019, UTC 11h.35m. »

Buenos días,

Estoy interesado en hacerme un enfocador.
El Arduino UNO ya lo tenía en casa. Y estoy pidiendo el resto de componentes.
Como motor ha he pedido un Nema 17HS13-0404S-PG27, y el driver L293D.
Estoy revisando la documentación para pedir todos los elementos necesarios.
Admito todas vuestras sugerencias y consejos.

Muchas gracias,

Dobson SW 8"
Barlow GSO 2X ed 2
Buscador Telrad
Filtros: NPB 2.0" – DGM Optics™ Nebula Astronomy Filter y ORION FILTRO POLARIZADOR VARIABLE 1,25"
Oculares: los de serie del SW, Baader Planetarium Hyperion 13mm y Baader Planetarium Hyperion Aspheric de 31 mm

- - -
mgcjmj

**

avatarb

56
desde: dic, 2009
mensajes: 143
clik ver los últimos




icon_f
« respuesta #110 del : Mar, 20-Ago-2019, UTC 12h.27m. »

 Smigol
Hola Habla con Susaron. el me hizo uno que funciona con cable y por bluethoot
 mi tesoro

- - -
Omrod

**
La Palma - Canarias
desde: ago, 2018
mensajes: 110
clik ver los últimos




icon_f
« respuesta #111 del : Vie, 13-Sep-2019, UTC 22h.51m. »

Hola a todos,

Gracias por anclar este hilo!!!
Y gracias a todos los que habéis puesto vuestro granito de arena para corregir, estructurar y llevar a cabo ésto, aunque sea un modificado/adaptado de otros hechos.

Yo voy a empezar a hacer una lista de componentes para pedirlos.

Un saludo.

PD: No sé qué tal veríamos hacer un grupo en Telegram de Astronomo.org para tener contacto directo.

Telescopios: SkyWatcher BD 80/600 ED
Monturas: EQ6-R PRO
Cámaras: ZWO ASI294MC Pro
Aplanador: Reductor/Aplanador 0.85x SW
Autoguiado: Buscador 9x50mm + QHY5L II / ZWO ASI290MC
Filtros: Baader UV/IR-L, Baader H-alpha 7nm.
Ruedas: ZWO EFW Mini 5 x 1,25"

- - -
Omrod

**
La Palma - Canarias
desde: ago, 2018
mensajes: 110
clik ver los últimos




icon_f
« respuesta #112 del : Mar, 24-Sep-2019, UTC 15h.16m. »

Empieza lo bueno... A ver si puedo sacar un ratoimg

- - -
julioh

**

avatarc

Valdemoro
desde: jun, 2015
mensajes: 90
clik ver los últimos




icon_f
« respuesta #113 del : Mié, 09-Oct-2019, UTC 12h.59m. »

Buenas tardes,

Al final he montado el mismo que montó Susaron con IR+botones+Bluetooth.
Funcionando OK.
Lo único que estoy investigando como modificar el acoplamiento con el enfocador ya que ahora tengo la base directamente atornillada a los tornillos que sujetan el eje del enfocador y pasa muchas vibraciones.
Además hace un ruido considerable, sobre todo a velocidad media y alta.
Pongo unas fotos.



Un saludo,

- - -
Omrod

**
La Palma - Canarias
desde: ago, 2018
mensajes: 110
clik ver los últimos




icon_f
« respuesta #114 del : Jue, 12-Mar-2020, UTC 20h.03m. »

Buenas a todos,

Estoy manos a la obra con el tema de hacerme el enfocador pero de todas las referencias que encuentro ninguna de ellas habla sobre el L293D Shield. Ni esquemáticos, ni nada. O se me ha pasado algo por alto o realmente ya no lo contemplan.

https://sourceforge.net/projects/arduinofocuscontrollerpro/

https://sourceforge.net/projects/arduinoascomfocuserpro2diy/

Por cierto, la idea es usarlo con AstroBerry que según he podido leer tiene las librerías en INDI para el MyFocuserPro2.

Un saludo.

« Últ. modif.: Jue, 12-Mar-2020, UTC 20h.45m. por Omrod » - - -
boreack

**

avatarc

27  Oviedo, Asturias
desde: feb, 2018
mensajes: 868
clik ver los últimos

WWW


icon_f
« respuesta #115 del : Jue, 12-Mar-2020, UTC 21h.10m. »

Yo monté uno hace una semana, y solo lleva la Arduino UNO, un driver DRV8825, conectores y un par de condensadores. Pletina a medida con impresora 3D y a funcionar. Me ha parecido de los más sencillos. Se llama "Scope Focus"

Un saludo.

Tubo principal: TS Photoline 80 APO, AllStar Mak 150, Celestron C8 XLT, Celestron C6 XLT, SkyWatcher 72ED, Bresser 100/1400
Reductor/Aplanador: OVL aplanador, Hyperstar V3 , Celestron x0,63.
Cámara principal: Atik 460Ex Mono ASI 183C Pro , QHY 294C, Nikon Z50 (stock), Nikon D5300 (stock), Altair 178M
Equipo de guiado: Altair 178M + ZWO OAG, APM 50mm F4.1, Svbony 30mm F4
Montura: Ioptron CEM40, Losmandy G11 Gemini 1v4 , AZGTI (EQ), EXOS 2 GoTo (AstroEQ)


Filtros:
ZWO LRGB 1.25"
Astronomik Ha/Oiii 6nm 1.25"


Barlow:
Baader 2.25x
ES 5x

- - -
Omrod

**
La Palma - Canarias
desde: ago, 2018
mensajes: 110
clik ver los últimos




icon_f
« respuesta #116 del : Sáb, 14-Mar-2020, UTC 18h.16m. »

Buenas de nuevo,

Ya tengo el firmware en el arduino UNO, todo cableado y anoche estuve haciendo pruebas. En principio todo conectaba pero el movimiento era raro, duro y en un solo sentido. Creo que me faltan por definir cosas dentro del programa (aunque ya he definido los pasos y demás).
A ver si Susaron, Madaleno o alguien puede echarme un cable en este tramo final.

Un saludo.

« Últ. modif.: Sáb, 14-Mar-2020, UTC 18h.28m. por Omrod » - - -
madaleno

**

avatarc

Bustarviejo (Madrid)
desde: jun, 2015
mensajes: 4390
clik ver los últimos




icon_f
« respuesta #117 del : Sáb, 14-Mar-2020, UTC 19h.02m. »

A ver como lo tienes configurado..
usas el L293?


Dobson SW10" goto.
Takahashi TSA102
Reductor Takahashi
Askar200
QHY268M
Rueda motorizada 7x2" ZWO
Enfocador y rotador Arduino

- - -
Omrod

**
La Palma - Canarias
desde: ago, 2018
mensajes: 110
clik ver los últimos




icon_f
« respuesta #118 del : Sáb, 14-Mar-2020, UTC 19h.25m. »

A ver como lo tienes configurado..
usas el L293?


Sí, el L293D shield.

Pues estoy utilizando el Uno + L293D Shield. He montado el shield sobre el arduino, el pareado de bobina como corresponde una bobina a un lado y la otra al otro lado en este caso en la conexión M1/M2. Tengo alimentación externa 12V/2A en el conector de alimentación externa (he quitado el jumper) y he cargado el último firmware de arduino para el L293D, versión 294.

La idea es conectarlo a AstroBerry, no sé si el procedimiento puede ser diferente.

« Últ. modif.: Sáb, 14-Mar-2020, UTC 19h.30m. por Omrod » - - -
madaleno

**

avatarc

Bustarviejo (Madrid)
desde: jun, 2015
mensajes: 4390
clik ver los últimos




icon_f
« respuesta #119 del : Sáb, 14-Mar-2020, UTC 20h.02m. »

Es un motor bipolar? ( 4 cables ) y los tienes conectados cada bobina a M1 y M2
Por lo que dices que hace creo que puede ser problema de conexion de los cables, prueba a cambiar el orden, comenzando por invertir una sola bobina..

« Últ. modif.: Sáb, 14-Mar-2020, UTC 20h.02m. por madaleno » - - -
keywords:   Ir Arriba  subir
Página: 1 2 3 [4] 5    subir2     sig. pag IR A SIGUIENTE PÁGINA *   Imprimir

navegar a otro subforo:
Tema: Automatizar enfocador

 (Leído 50250 veces)

8
astrons: 8.39 votos: 3
Compartir este Tema...
Para Foros :
(BBCode)
Para Blogs / Webs :
(HTML)
_

recomendados por nuestro foro RECOMENDADOS desde el foro astrónomo.org :

Telescopio en Astroshop
libros LucusHost, el mejor hosting

| Índice de foros - SITEMAP | lista cronológica de temas creados |
CÓDIGOS HTML y BANNER PARA ENLAZAR A NUESTRA PÁGINA PRINCIPAL, click en: little banner astronomo.org
* para compartir temas específicos o fotos del álbum encontrarás los botones más arriba *
Licencia de Creative Commons astronomo.org by each autor is licensed under a Creative Commons Reconocimiento-NoComercial-CompartirIgual 3.0 Unported License.
Permissions beyond the scope of this license may be available at foro Astronomo.org.
Powered by MySQL
Powered by PHP
astronomo.org© 2006 - 2022 ema
Powered by SMF 1.1.21 | SMF © 2015, Simple Machines
Black22 design by www bloczone net
XHTML 1.0 válido!
CSS válido!
  home3   subir rápido a encabezado la administración del foro no es ni se hace, necesariamente, responsable de la opinión de sus participantes
Página creada en 0.277 segundos con 58 queries.
subir rápido a encabezado    home2
rightback
