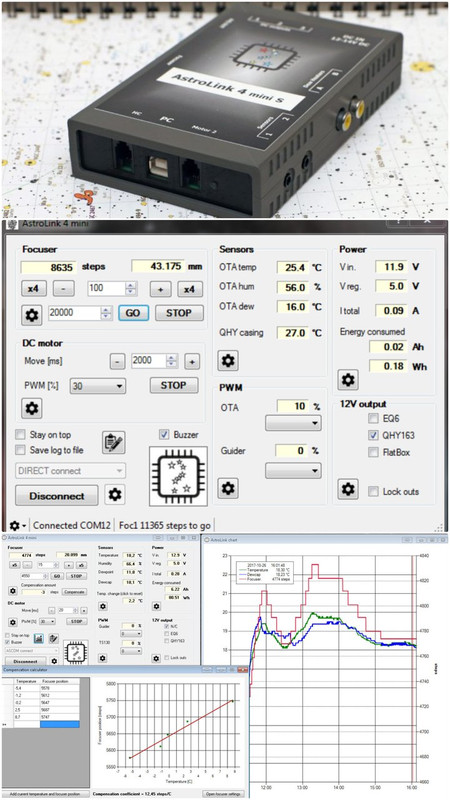

El Astrolink 4.0 mini, más que un powerbox es un controlador multifuncional diseñado para facilitar la astrofotografía. Este dispositivo combina un controlador de enfoque compatible con ASCOM, salidas DC de 12V, salidas reguladas para cintas calefactoras, y múltiples sensores para medir temperatura, humedad, temperatura del cielo y brillo del cielo. También incluye un display propio para controlar el enfocador, ver la temperatura, humedad, voltaje y corriente, y gestionar las salidas DC y las cintas calefactoras.  Creado por AstroJolo

Hace un par de semanas me hice con este cacharro (Astrolink 4.0 mini) creado por AstroJolo, que es famoso en la comunidad por sus enfocadores basados en Arduino. Os dejo aquí mis impresiones:

Descripción, Características y Opinión

Astrolink junta en una misma caja un controlador de enfoque por ASCOM (puerto serie), dos salidas para cintas, 3 salidas DC a 12V, 1 salida DC regulable, dos salidas para sondas de temperatura/humedad y puertos RJ9 para motores DC o mando manual. Está basado en ASCOM, así que funciona con cualquier programa; en mi caso uso Astrophotography Tool.

Funciones

Tiene un display propio donde puedo controlar el enfocador, ver la temperatura/humedad, ver el voltaje y corriente, así como lo que se ha consumido durante la sesión. Además, puedo controlar las cintas calefactoras (por PWM) o apagar y encender las salidas DC.

Observaciones

Estaría bien que tuviera un hub USB incluido, pero para mí no es molestia, tengo uno a 5 cm. También he visto que si al mismo hub va el cable EQDirect y Astrolink, entran en conflicto y Astrolink se resetea... debería experimentar más, ya que en cuanto vi que pasaba, conecté directamente al ordenador el EQDirect y no me puse a investigar.

Problemas y Soluciones

Una cosa a tener en cuenta: al principio el motor de enfoque no me funcionaba y resulta que el motor que tengo tenía cableado de lunático y no de robofocus (el usado por Astrolink)... nada que no se arregle modificando un cable serie: en uno de los extremos hay que cambiar el pin 1 por el pin 4 y arreglado.

las Ventajas

No pesa nada (190 g) y te permite tener todo centralizado sin cables largos, lo que a la hora de recoger por la noche es un gusto no tener que ir quitando accesorios de en medio y recogiendo cables... desconecto alimentación, desconecto hub y a la caja todo junto.

.. y el Precio

El precio está muy contenido, Astrolink junto a la sonda y envío me salió por 134 €

aquí mi Conexión al Tubo

Y así es como lo tengo conectado al tubo. Hice a medida unos acoples que se atornillan a los agujeros laterales de las anillas del tubo. En mi caso tengo: entrada de 13.8V, salida DC1 a la montura, salida DC2 para lámina de flats, salida DC regulable (8.5V) a la Canon, enfocador, dos cintas calefactoras y una sonda de temperatura/humedad.




Temas relacionados de interés
Guía de Alimentación: Baterías, Power Tanks y Consumo (Wh), y Telescopios
Batería para astronomía (frío): ¿A·h, tipo, marca Tensite? opinión?

ZWO EAF-A versus Primaluce Sesto Senso 2 versus Astrolink 4

- - -

Muy interesante,tomo nota.
Gracias por el aporte.

- - -

Subo el post que ha vuelto a surgir el tema de esta powerbox. Tal vez hay alguien interesado

- - -

Gracias Alex, yo mismo pregunté por él, le echo un vistazo

- - -

Me gustaría saber cual es vuestra opinión sobre este artilugio a día de hoy.

• ¿Lo usáis?
• ¿Es útil?
• Se puede regular el voltaje de salida
• Cuál es su voltaje de entrada volt.
• Opiniones...

Gracias de antemano!!

- - -

Hola Marco. Yo lo tengo y va muy bien. Con él distribuyo corriente al hub usb, y la cámara. Controlo las cintas calefactables y el enfocador. Que yo sepa el voltaje solo se puede regular en una de las salidas, pero mejor consulta a Ivo, el fabricante que responde muy rápido y te dará información de primera mano.

Un saludo.

- - -

Gracias por responder Akeru.

Preguntaré Ivo como dices.

2 preguntas más para tí, ya que lo usas:

• Astrolink se conecta por usb al PC, eso ya permite al pc y a cualquier software acceder por medio de ascom, a la cámara, enfocado etc, verdad?
• Dices que tienes conectada la cámara a AstroLink, ¿También sacas el voltaje de la cámara desde AstroLink? es que una de mis dudas va en ese sentido, muchas cámaras CCD con célula Peltier trabajan de forma más eficiente a 13,5 o 13,8 V y si las salidas de voltaje de AstroLink son de 12 Voltios es una pena

Investigaré más.

Gracias por todo!!

- - -

La salida de 5V se que es regulable porque cuando lo pedí me preguntó que si quería ponerla a 5V o si quería otro voltaje. Y todo va por ASCOM, si, yo uso APT y el enfoque lo puedo hacer tanto desde astrolink como desde APT, todo por USB.

- - -

Genial entonces, es lo que pensaba, lo del voltaje si no me convenciese, siempre puedo alimentarlo de forma independiente, pero lo que es la centralización de conexiones, parece que cubre lo que busco.

Muchas gracias por tu respuesta.

Un saludo!!!

- - -

Buenos días a todos.

Os expongo un problema a ver si alguien sabe dónde o quién puede ayudarme.

Me ha sido imposible mover el motor de enfoque a través de Astrolink pese a que en principio todo está correctamente configurado.

Descartando opciones y acotando el problema, al abrir la carcasa de Astrolink, vi que el chip que se encuentra entre el arduino central y la salida db9 tenía algo raro.

Resulta que está quemado, o eso creo.....

El chip de repuesto está en camino y yo no tengo ni conocimientos ni por supuesto medios para hacerlo.

Os dejo una foto de lo comentado.



Si hay alguien que pueda hacer la reparación?



Un saludo y a ver si volvemos pronto a la normalidad.

- - -

Esto ya son palabras mayores.
Yo te aconsejaría que fueras a un taller de electrónica o servicio de asistencia técnica de TV. Normalmente ellos cada día tienen que cambiar algun chip de esos y tienen práctica, porque no es tan fácil como parece , ( yo vengo del oficio , ahora ya retirado), y hay que tener mucho cuidado porque no admite errores, si fallas te cargas la placa aparte de otro chip.
Saludos.

- - -

Muchas gracias por tu consejo Higgings.

Un saludo.

- - -

Refloto el hilo, para agradecer a Lucas Socha - astrojolo, el trato recibido.
Desde mayo integre el Astrolink en mi equipo y la verdad es que muy contento con su uso, ya que he podido usarlo perfectamente en astroberry, al disponer de driver para INDI.
Así que cuando mire soluciones para automatizar el enfoque del RC6 , me decidí por la de astrolink e ntegrar también la gestión de la potencia (cintas calentadoras, indispensables en esta zona).
Recientemente el enfocador dejo de funcionar, sin explicación. Por lo que contacte con Lucas, por si me podía guiar en el diagnostico del problema. Amablemente me fue guiando en una serie de medidas con el polimetro para ir descartando elementos, ( motor, cable, etc.), al final el problema era del cable que produjo que el IC con el driver del motor se friera.

Lucas me ha enviado sin coste, cable nuevo y IC de sustitución mas otro de reserva, por correo urgente.

Mi astrolink, vuelve a estar operativo al 100%.

- - -

Un tipo muy majo Lucas, a mi también me ha atendido siempre muy profesional y con el Astrolink llevo ya un par de años y supercontento la verdad.

- - -

Desde mi anterior mensaje he de decir que lo compré, iba de fábula hasta que me dio un problema que Lucas solucionó lo mejor que pudo, siempre atento. Lo vendí al tiempo por no ser compatible con INDI... y poco después sacó el driver
Va de maravilla.

- - -
