Construcción de un SQM medidor de la calidad del cielo nocturno, con arduino

Página: [1] 2  Todos    bajar    sig. pag IR A SIGUIENTE PÁGINA * Imprimir
clase Autor Tema: Construcción de un SQM medidor de la calidad del cielo nocturno, con arduino  (Leído 12006 veces)
0
astrons:   votos: 0
Giskard

**

avatarc

Alex

28  Rivas-Vaciamadrid
desde: feb, 2015
mensajes: 824
clik ver los últimos

WWW


icon_f
« del : Mar, 16-Ene-2018, UTC 00h.49m. »

Hola! He estado buscando proyectos para hacer un SQM basado en arduino, he encontrado uno muy completo que se llama mySQM del mismo que creo myFocuserPro. La única pega es que lo veo "demasiado completo", me gustaría encontrar uno que solo te dijera la calidad del cielo y ya está (sin medición de temperatura, nubes etc...) ¿conocéis algún proyecto así?



temas relacionados
[brico] proyecto SQM casero - Medidor de Cielo Nocturno DIY. Completado!
Medidores SQM-L ¿diferencias? ¿cuál elegir? opiniones.

la Escala Bortle: ¿Mide la Calidad del Cielo Nocturno  o Contaminación Lumínica?

https://sourceforge.net/projects/arduinomysqmskyqualitymeter/files/

Foto: Nikon D750 + Sigma Art 25-105 F4
Observacional: El dobson más cercano.

- - -
AIP
www.aipastroimaging.com

**

avatarc

Álvaro

33  Hortaleza, Madrid
desde: mar, 2013
mensajes: 2384
clik ver los últimos

WWW


icon_f
« respuesta #1 del : Mar, 16-Ene-2018, UTC 07h.01m. »

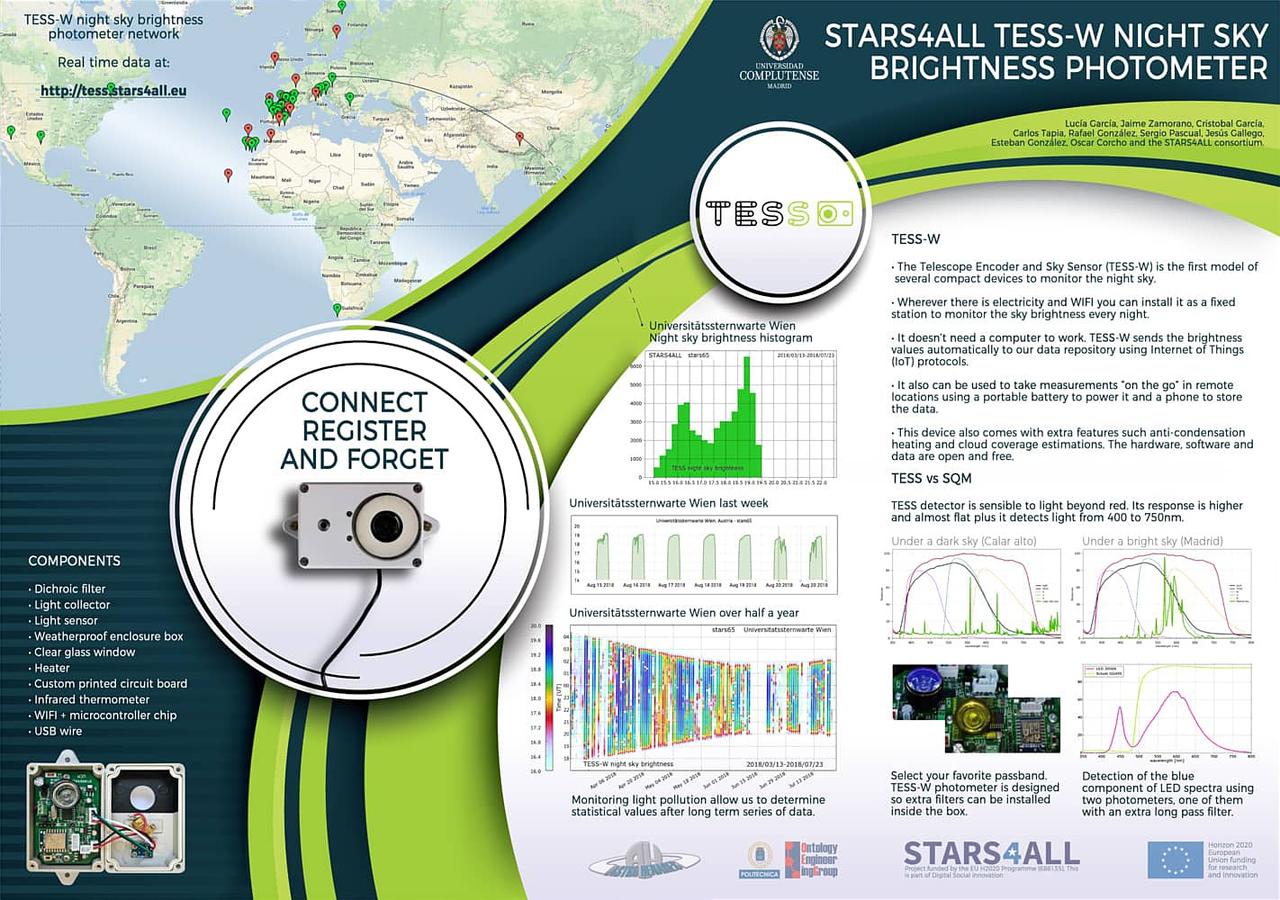

TESS. A mi me costo en su día 40€. Del crack de Cristobal

Álvaro
Telescopios: Takahashi FSQ106EDX, Sky Watcher Maksutov 127/1500
Monturas: Takahashi EM-400 Temma2, NEQ6 Pro II Tuning Belts
Cámaras: Atik 16200, ASI2600MC, ASI290MC
Rueda portafiltros: SX USB Filter Wheel
Filtros: Baader LRGB 50.8mm, IDAS LPS P2, L-Ultimate, L-Pro
Guiado: Lunático EZG60 + SXLodestar
Panel de flats: RB Focus eXcalibur
Distribuidor: RB Focus Balinor Pro
Rotador: RB Focus Camelot 3"
Enfoque: RoboFocus Rev 3.1
Software: N.I.N.A. Polemaster, PixInsight Core, Photoshop
PC captura: Lenovo ThinkPad E14 Gen2 i5 1135G7, 16GB RAM
PC procesado: Ryzen 9 5950X, ASRock B550 PG Velocita, RAM 64GB
https://www.aipastroimaging.com

- - -
Susaron

**

avatarc

Madrid / León
desde: mar, 2015
mensajes: 1805
clik ver los últimos




icon_f
« respuesta #2 del : Mar, 16-Ene-2018, UTC 07h.24m. »

Hola! He estado buscando proyectos para hacer un SQM basado en arduino, he encontrado uno muy completo que se llama mySQM del mismo que creo myFocuserPro. La única pega es que lo veo "demasiado completo", me gustaría encontrar uno que solo te dijera la calidad del cielo y ya está (sin medición de temperatura, nubes etc...) ¿conocéis algún proyecto así?

Ese sera el siguiente proyecto jurl jurl jurl.

Chavales por cierto, estoy uniendo en una sola pcb/ caja el enfocador y el antidew de Robert, ya os ire contando.

- - -
Giskard

**

avatarc

Alex

28  Rivas-Vaciamadrid
desde: feb, 2015
mensajes: 824
clik ver los últimos

WWW


icon_f
« respuesta #3 del : Mar, 16-Ene-2018, UTC 08h.00m. »

TESS. A mi me costo en su día 40€. Del crack de Cristobal

A ver si contacto con Cristobal, porque los TESS tienen muy buena pinta. Aunque tambíen me gustaría hacerme uno por cuatro duros jajaja

- - -
Giskard

**

avatarc

Alex

28  Rivas-Vaciamadrid
desde: feb, 2015
mensajes: 824
clik ver los últimos

WWW


icon_f
« respuesta #4 del : Mar, 16-Ene-2018, UTC 08h.02m. »

Ese sera el siguiente proyecto jurl jurl jurl.

Chavales por cierto, estoy uniendo en una sola pcb/ caja el enfocador y el antidew de Robert, ya os ire contando.

Ya lo ví en otro post, a ver que tal te sale! Robert es un genio con estos cacharros pero me parecen demasiado completos muchas veces, que no complejos

- - -
Susaron

**

avatarc

Madrid / León
desde: mar, 2015
mensajes: 1805
clik ver los últimos




icon_f
« respuesta #5 del : Mié, 17-Ene-2018, UTC 15h.42m. »

De hecho lo que estoy hacienda es simplificar ambos sistemas de Robert, el enfocador llevará el Bluetooth nada más, le he quitado todo lo demás sonda de temperatura, LCD etc.., ya que el sistema antidew llevará dos sondas que van en bucle con las tomas para dos cintas calentadoras, eso más el sensor antihumedad. Con ello el hardware se reduce a los dos arduinos, dos bluetooth, dos sondas de temperatura, dos salidas de 12V para las cintas, la salida DB9 del motor del enfocador y el sensor de humedad.

Ya he hecho pruebas y tengo algún boceto y caben ambos sistemas en una pcb de 100x100mm.

Si os interesa os mando los avances por privado o guasap.

- - -
madaleno

**

avatarc

Bustarviejo (Madrid)
desde: jun, 2015
mensajes: 4475
clik ver los últimos




icon_f
« respuesta #6 del : Sáb, 03-Mar-2018, UTC 09h.05m. »

Al final me he animado y he montado el SQM con el proyecto de Robert Brown, es muy completo y funciona bien, a la espera de que se vayan las nubes y probarlo de noche.
Tendría que tener al lado otro SQM comercial para comparar valores y ver si son equiparables, pero al menos puede servir para ver la diferencia entre una y otra noche.

Alex, si estás interesado me queda una PCB...

Dejo unas fotos:


Parte del contenido está bloqueado al no estar registrado como usuario del foro
...


Dobson SW10" goto.
Takahashi TSA102
Reductor Takahashi
Askar200
QHY268M
Rueda motorizada 7x2" ZWO
Enfocador y rotador Arduino

- - -
Giskard

**

avatarc

Alex

28  Rivas-Vaciamadrid
desde: feb, 2015
mensajes: 824
clik ver los últimos

WWW


icon_f
« respuesta #7 del : Sáb, 03-Mar-2018, UTC 10h.23m. »

Que chulo ha quedado, le has incluido todas las opciones?

Ahora no tengo mucho tiempo para ello pero me lo ire volviendo a mirar Giñar

- - -
eldoctorbacterio
We are all in the gutter, but some of us are looking at the stars

**

avatarc

Toledo, Spain
desde: sep, 2011
mensajes: 779
clik ver los últimos




icon_f
« respuesta #8 del : Sáb, 03-Mar-2018, UTC 10h.24m. »

Que chetadisimo Madaleno! me quito el sombrero. Te ha quedado genial

Pablo Gafo
NEQ6  / AZEQ6
Newton GSO 254/1250 - EQUINOX 100/900 ED - Dobson 12"
Nikon D5300 modificada y refrigerada
https://flic.kr/s/aHskypDUjA
Alfombra de 2x2 metros

- - -
Fran
Se acabó la hibernación...

**

avatarc

Fran

52  Baix Llobregat (Barcelona)
desde: dic, 2008
mensajes: 2148
clik ver los últimos

WWW


icon_f
« respuesta #9 del : Sáb, 03-Mar-2018, UTC 10h.28m. »

Ostras, Madaleno, menudo trabajo. Mis felicitaciones. A la larga también iré a por un SQM-L, aunque como soy un manazas tendré que adquirir el modelo comercial.

Saludos,
Fran

Ritchey-Chrétien 14" f/8 sobre EQ8
Newton Larrosa 200 f/4.7 sobre AZ-EQ6.
SBIG ST-8XME para fotometría y postaleo
Atik 314L+ para postaleo y fotometría
Baader DADOS para "desnudar" a las estrellas, cometas y lo que salga...
Filtros Astrodon BVRcIc (Johnson-Cousins) + rueda SXUFW-1T2
Prismáticos Vixen 7x50, ordenatas, cobertizo casero y otras cosicas...

https://puigdagullesobservatory.blogspot.com.es/

- - -
madaleno

**

avatarc

Bustarviejo (Madrid)
desde: jun, 2015
mensajes: 4475
clik ver los últimos




icon_f
« respuesta #10 del : Sáb, 03-Mar-2018, UTC 11h.28m. »

Que chulo ha quedado, le has incluido todas las opciones?

Ahora no tengo mucho tiempo para ello pero me lo ire volviendo a mirar Giñar

Todo menos GPS y el sensor de lluvia, los demás sensores cuestan tan poco que ya puestos porque no  leng

Que chetadisimo Madaleno! me quito el sombrero. Te ha quedado genial

Gracias Pablo, la verdad es un placer hacerlo uno mismo si te gusta el bricolaje  Sonrisa

Ostras, Madaleno, menudo trabajo. Mis felicitaciones. A la larga también iré a por un SQM-L, aunque como soy un manazas tendré que adquirir el modelo comercial.

Saludos,
Fran

Fran el trabajo es del autor, Robert Brown, yo solo me he limitado a montarlo pero el mérito es suyo y el ponerlo a disposición de todo el que quiera.

- - -
Susaron

**

avatarc

Madrid / León
desde: mar, 2015
mensajes: 1805
clik ver los últimos




icon_f
« respuesta #11 del : Sáb, 03-Mar-2018, UTC 14h.31m. »

Este es el siguiente de la lista jejejeje Malvado Malvado Malvado Malvado Malvado Malvado

- - -
AIP
www.aipastroimaging.com

**

avatarc

Álvaro

33  Hortaleza, Madrid
desde: mar, 2013
mensajes: 2384
clik ver los últimos

WWW


icon_f
« respuesta #12 del : Sáb, 03-Mar-2018, UTC 14h.39m. »

yo tambien me lo haré seguramente, aunque ya tengo uno, pero quiero uno portatil

Tremendo trabajo Jesús por montarlo y Robert por ponerlo a disposicion de todos.

Saludos,
Alvaro

« Últ. modif.: Sáb, 03-Mar-2018, UTC 14h.40m. por koke_htz » - - -
Giskard

**

avatarc

Alex

28  Rivas-Vaciamadrid
desde: feb, 2015
mensajes: 824
clik ver los últimos

WWW


icon_f
« respuesta #13 del : Vie, 18-May-2018, UTC 15h.51m. »

Voy a retomar este proyecto con el mySQM de Robert Brown. Estoy modificandolo para que el tamaño sea mínimo aunque no se si usar una pantalla o no... me debato entre tener un SQM para llevarlo en la mano y tomar medidas o uno que vaya conectado siempre al portatil y encima del telescopio/mesa/coche por lo que no necesitaría pantalla propia.

- - -
Susaron

**

avatarc

Madrid / León
desde: mar, 2015
mensajes: 1805
clik ver los últimos




icon_f
« respuesta #14 del : Vie, 18-May-2018, UTC 18h.21m. »

Este que hizo Jesus es la versión 1 q puede funcionar de forma independiente sin ordenador y con una pila de 9v. Ahora hay otra versión que ya va a 12v porqué lleva GPS y solo funciona enchufada al usb más toma de 12v externa

- - -
tasalhague

**
Madrid
desde: jun, 2013
mensajes: 70
clik ver los últimos




icon_f
« respuesta #15 del : Vie, 18-May-2018, UTC 20h.12m. »

Ahora ha hecho una versión con Bluetooth. Yo lo tengo así y con pila de 9v, que puedo conectar al conector de 12v.

- - -
Giskard

**

avatarc

Alex

28  Rivas-Vaciamadrid
desde: feb, 2015
mensajes: 824
clik ver los últimos

WWW


icon_f
« respuesta #16 del : Mié, 06-Jun-2018, UTC 15h.47m. »

Le llevaba un tiempo dando vueltas a este proyecto y ya estoy manos a la obra. Los proyectos que ya había (mySQM Pro) no me terminaban de convencer para lo que quiero así que lo estoy diseñando casi todo desde cero. Os cuento un poco:

Objetivo:
Fotómetro de tamaño reducido como el SQM comercial pero que además de medidas de la altura y azimut para así realizar mapas de contaminación lumínica.

Hardware:
- Arduino Nano
- TSL237 - Sensor para medir la cantidad de luz
- MPU9250 + BMP280 - Sensor que combina un acelerometro, giroscopio, magnetometro, barometro y termometro. 10 grados de libertad que permiten saber la altura del lugar de observación y la región del cielo (alt/az) a la que hemos apuntado.
- LCD 16x2
- 2 botones pulsadores
- Lente 20º + filtro de corte IR/UV
- Cables y resistencias varias

De momento está montado el prototipo en una breadboard en la que voy probando el código, podemos decir que soy un novato de la programación así que aprendo sobre la marcha.

Cuando ya esté todo montado y funcionando encargaré una PCB a medida para que el montaje sea mas profesional y limpio. Además, diseñaré una caja para imprimir en 3D y en la que meter todo. La alimentación seguramente vaya por una pila de 9V en un compartimento de la propia caja.

Si el proyecto sale bien me podría plantear hacerlos por encargo si a alguien le interesa.

Os dejo una foto en la que ahora mismo solo falta sustituir el antiguo MPU6050 por el MPU9250 + BMP280. Ire actualizando el hilo conforme avance en el proyecto  Giñar


- - -
madre

**

avatarc

Valladolid
desde: ene, 2012
mensajes: 570
clik ver los últimos




icon_f
« respuesta #17 del : Mié, 06-Jun-2018, UTC 15h.51m. »

Pues cuenta conmigo  OKOK

Dobson 8" TS de luxe 200/1200 (f/6), con buscador acodado 8x50 y Telrad.
Mak STF Mirage 7”180/1800 (f/10) sobre Bresser Exos-II motorizada, con binoviewer+dielectrica TS+parejas Ortos 8.5, 15, 17 y 20 mm.
Prismáticos Opticron Adventurer T WP 8x32
- Baader Eudiascopic 35 mm
- Hyperion zoom mark-III 8-24 + barlow 2.25x
- William Optics 6 mm SPL
- Filtros: Astronomik CLS. Neodymium. Polarizador variable AST Optics. Omegon #80A. DGM Optics NPB. Optolong UHC y OIII. Baader Solar Continuum

- - -
Carlesa25

**

avatarc

Carles Zerbst

74  Santa Cristina d´Aro (Girona)
desde: dic, 2015
mensajes: 2045
clik ver los últimos




icon_f
« respuesta #18 del : Mié, 06-Jun-2018, UTC 16h.29m. »

Hola: Pues me parece muy interesante y si terminas concretando el proyecto y a un costo aceptable me interesa, de momento supongo que te lo pasas pipa, felicidades.

Telescopio: RITCHEY-CHRETIEN: Ø 152 mm - f/ 1370mm f/9.+Reductor x0.67 = f/6.
Guiado   : Skywatcher 70mm f/500mm+ ZWO-ASI 120 Mini
Cámara  : OMECON veTEC 571 COLOR CMOS - APSc - Refrigerada
Filtros    : Optolong L-Enhance y CLS-CCD de 2"
Montura:     AZ-EQ5 GT

« Últ. modif.: Mié, 06-Jun-2018, UTC 16h.30m. por Carlesa25 » - - -
Giskard

**

avatarc

Alex

28  Rivas-Vaciamadrid
desde: feb, 2015
mensajes: 824
clik ver los últimos

WWW


icon_f
« respuesta #19 del : Mié, 06-Jun-2018, UTC 19h.35m. »

Gracias por el interés! Iréis teniendo noticias pronto Giñar

- - -
madaleno

**

avatarc

Bustarviejo (Madrid)
desde: jun, 2015
mensajes: 4475
clik ver los últimos




icon_f
« respuesta #20 del : Jue, 07-Jun-2018, UTC 07h.19m. »

Alex, tengo 2 PCB del proyecto de Robert, igual te puede interesar...

- - -
Susaron

**

avatarc

Madrid / León
desde: mar, 2015
mensajes: 1805
clik ver los últimos




icon_f
« respuesta #21 del : Jue, 07-Jun-2018, UTC 09h.04m. »

Yo casi casi lo tengo terminado, me falta un sensor por llegar y el filtro IR.

- - -
Giskard

**

avatarc

Alex

28  Rivas-Vaciamadrid
desde: feb, 2015
mensajes: 824
clik ver los últimos

WWW


icon_f
« respuesta #22 del : Jue, 07-Jun-2018, UTC 20h.43m. »

Alex, tengo 2 PCB del proyecto de Robert, igual te puede interesar...

Gracias Jesus pero ya he diseñado una nueva para los componentes que voy a usar, además es pequeña: 80x50mm

- - -
Giskard

**

avatarc

Alex

28  Rivas-Vaciamadrid
desde: feb, 2015
mensajes: 824
clik ver los últimos

WWW


icon_f
« respuesta #23 del : Sáb, 09-Jun-2018, UTC 13h.00m. »

Voy a incluirle un reloj de tiempo real y un lector de tarjetas SD. De esa forma se podrán tomar medidas que automaticamente serán guardadas en un archivo txt para luego tener un buen seguimiento de como varía la calidad del cielo dependiendo de la hora, altitud, azimut, altura del sitio o temperatura (?).

Y todo en una caja de 100x80x30 con dos botones y un LCD. Va a estar apretado Giñar

- - -
drastyy

**

avatarc

32  Madrid
desde: may, 2015
mensajes: 169
clik ver los últimos




icon_f
« respuesta #24 del : Dom, 10-Jun-2018, UTC 08h.28m. »

Interesante proyecto Alex. Qué alimentación necesitará? Será portátil no?

Skywatcher 200/1000 F5
Montura NEQ5 con PicGoto
Oculares:
-Hyperion 21, 13mm, 5mm y anillas FTR
-ES 30mm
Primáticos Bresser 10x50

- - -
rafa1963

**
Fuenlabrada
desde: dic, 2015
mensajes: 379
clik ver los últimos




icon_f
« respuesta #25 del : Dom, 10-Jun-2018, UTC 10h.05m. »

que interesante y fascinante,, si funciona lo ismo tienes un cliente

- - -
Giskard

**

avatarc

Alex

28  Rivas-Vaciamadrid
desde: feb, 2015
mensajes: 824
clik ver los últimos

WWW


icon_f
« respuesta #26 del : Dom, 10-Jun-2018, UTC 10h.54m. »

Interesante proyecto Alex. Qué alimentación necesitará? Será portátil no?

La idea es que use una pila de 9V típica. Y que esta vaya en un compartimento de la propia caja.

Si no fuera por la impresión 3D sería imposible hacerlo algo compacto.

- - -
juanvivo

**
la mancha
desde: jul, 2013
mensajes: 1
clik ver los últimos




icon_f
« respuesta #27 del : Dom, 25-Nov-2018, UTC 18h.27m. »

Como sigue el proyecto?

- - -
Susaron

**

avatarc

Madrid / León
desde: mar, 2015
mensajes: 1805
clik ver los últimos




icon_f
« respuesta #28 del : Jue, 06-Dic-2018, UTC 19h.10m. »

El de Alex no sé pero yo terminé el mio hace un tiempo cuando AIP me hizo la caja en la 3D. Bueno el mio no el de Bob Brown.

- - -
Giskard

**

avatarc

Alex

28  Rivas-Vaciamadrid
desde: feb, 2015
mensajes: 824
clik ver los últimos

WWW


icon_f
« respuesta #29 del : Vie, 07-Dic-2018, UTC 10h.23m. »

El proyecto ahora mismo está sin fecha de ser terminado, muchas cosas paralelas  sudando

- - -
keywords:   Ir Arriba  subir
Página: [1] 2  Todos    subir2     sig. pag IR A SIGUIENTE PÁGINA *   Imprimir

navegar a otro subforo:
Tema: Construcción de un SQM medidor de la calidad del cielo nocturno, con arduino

 (Leído 12006 veces)

0
astrons: votos: 0
Compartir este Tema...
Para Foros :
(BBCode)
Para Blogs / Webs :
(HTML)
_

recomendados por nuestro foro RECOMENDADOS desde el foro astrónomo.org :

Telescopio en Astroshop
libros LucusHost, el mejor hosting

| Índice de foros - SITEMAP | lista cronológica de temas creados |
CÓDIGOS HTML y BANNER PARA ENLAZAR A NUESTRA PÁGINA PRINCIPAL, click en: little banner astronomo.org
* para compartir temas específicos o fotos del álbum encontrarás los botones más arriba *
Licencia de Creative Commons astronomo.org by each autor is licensed under a Creative Commons Reconocimiento-NoComercial-CompartirIgual 3.0 Unported License.
Permissions beyond the scope of this license may be available at foro Astronomo.org.
Powered by MySQL
Powered by PHP
astronomo.org© 2006 - 2023 ema
Powered by SMF 1.1.21 | SMF © 2015, Simple Machines
Black22 design by www bloczone net
XHTML 1.0 válido!
CSS válido!
  home3   subir rápido a encabezado la administración del foro no es ni se hace, necesariamente, responsable de la opinión de sus participantes
Página creada en 0.281 segundos con 64 queries.
subir rápido a encabezado    home2
rightback
