QHY 294C Binning

Página: [1]    bajar  * y última página * Imprimir
clase Autor Tema: QHY 294C Binning  (Leído 3598 veces)
0
astrons:   votos: 0
boreack

**

avatarc

27  Oviedo, Asturias
desde: feb, 2018
mensajes: 808
clik ver los últimos

WWW


icon_f
« del : Mar, 01-Dic-2020, UTC 09h.45m. »

Buenas compañeros.
Pensando en una cámara que pueda valerme tanto para un Hyperstar como para tirar a focal nativa con reductor 0.63 con un C8, he caído en la cuenta de la QHY 294C con el sistema este de doble pixel a 4.63um y 2.315um, que sería ideal para ambos casos, incluso planetaria de alta resolución.
Tengo un par de dudas para los usuarios de esta cámara.
¿Alguien tiene comparaciones entre ambos modos, si realmente a 2.315um funciona como una cámara de esas características? En la web ponen que la actualización del driver ya admite el "47M MODE" que está con el binning desbloqueado.
Parte del contenido está bloqueado al no estar registrado como usuario del foro
...


¿Alguien ha podido utilizar este modo en la QHY 294C clásica y no la nueva Pro? Por si sale una de segunda mano aprovechar en lugar de esperar que la nueva esté en stock.

Un saludo.

Tubo principal: TS Photoline 80 APO, AllStar Mak 150, Celestron C8 XLT, Celestron C6 XLT, SkyWatcher 72ED, Bresser 100/1400
Reductor/Aplanador: OVL aplanador, Hyperstar V3 , Celestron x0,63.
Cámara principal: Atik 460Ex Mono ASI 183C Pro , QHY 294C, Nikon Z50 (stock), Nikon D5300 (stock), Altair 178M
Equipo de guiado: Altair 178M + ZWO OAG, APM 50mm F4.1, Svbony 30mm F4
Montura: Ioptron CEM40, Losmandy G11 Gemini 1v4 , AZGTI (EQ), EXOS 2 GoTo (AstroEQ)


Filtros:
Optolong L-Enhance 1.25"
ZWO RGB 1.25"
Baader Solar Continuum
Atronomik Pro Planet IR 742
Baader AstroSolar ND 5.0


Barlow:
GSO 2.5x
Svbony 5x

Alimentación:
Power box casera 12V 100A
Power box casera 12V 28A [/s

« Últ. modif.: Mar, 01-Dic-2020, UTC 09h.45m. por boreack » - - -
julio00

**
47  TARRAGONA
desde: jul, 2013
mensajes: 16
clik ver los últimos




icon_f
« respuesta #1 del : Mar, 01-Dic-2020, UTC 19h.45m. »

Son cámaras distintas, no tiene nada que ver la versión color con la monocromo, el sensor color trabaja a su máxima resolución por defecto.


QHY294 PRO COLDMOS CAMERA SPECIFICATION

Model QHY294M PRO   COMS Sensor   SONY IMX492 BSI CMOS  (Monochrome version)
         QHY294C PRO     SONY IMX294 BSI CMOS  (Color version)

AR Coating On Sensor   Yes
Pixel Size   4.63um*4.63um / 2.314um*2.315um
Effective Pixel Area
4164*2796 (standard 11.6mega pixel mode)

   8340*5644 ("unlock" 47mega pixel mode)

https://www.sony-semicon.co.jp/products/common/pdf/IMX294CJK_Flyer.pdf

https://www.sony-semicon.co.jp/products/common/pdf/IMX492LLJ_LQJ_Flyer.pdf





- - -
teredur

**
Vitoria-Gasteiz
desde: ago, 2017
mensajes: 200
clik ver los últimos




icon_f
« respuesta #2 del : Mié, 02-Dic-2020, UTC 07h.58m. »

Efectivamente la cámara color y la monocromo tienen sensores diferentes, pero si es cierto que la cámara color tiene 2 modos de funcionamiento, por lo menos la versión PRO.
Tengo la QHY294C, que de origen viene a 11M y se supone que con un  pixel de 4,63um, pero todavía no he actualizado el firmware, me da cierto reparo  y hasta que no confirme que INDI soporta bien el nuevo firmware/driver, me estaré quietecito.

- - -
boreack

**

avatarc

27  Oviedo, Asturias
desde: feb, 2018
mensajes: 808
clik ver los últimos

WWW


icon_f
« respuesta #3 del : Mié, 02-Dic-2020, UTC 09h.32m. »

Efectivamente la Color y la Mono son distintas, pero preguntando a la misma QHY han afirmado que la 294C puede trabajar en los modos "11M" y "47M" desbloqueando el binning que por defecto lleva el sensor de Sony bloqueado y hasta entonces no habían liberado.

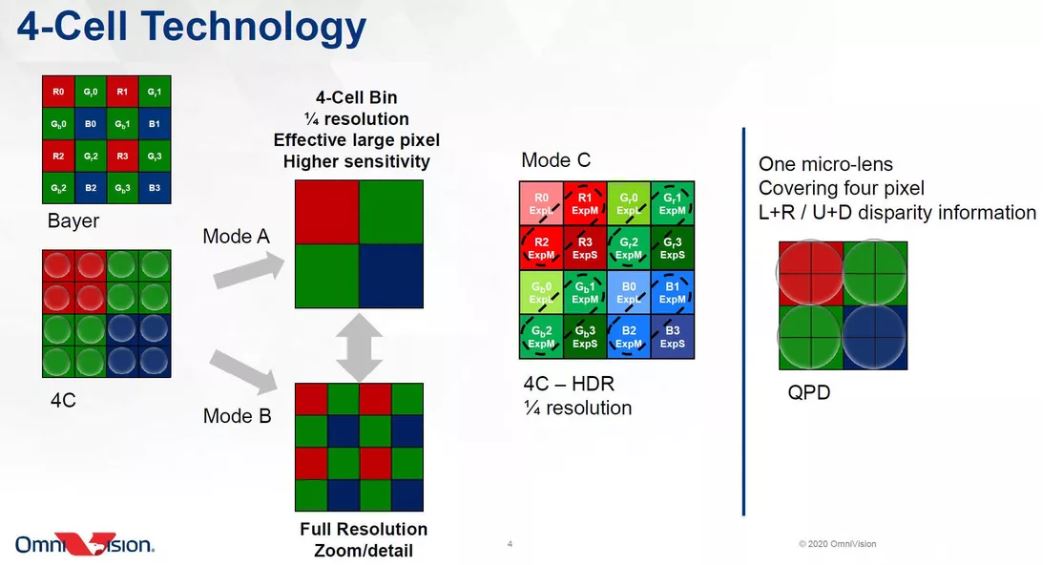

El sensor realmente utiliza pixeles de 2.315um en grupos de 4 de tal forma:


Lo que no se si se traducirá en esto. Siendo los modos "11M" el "A" y "47M" el "B":

Un saludo.

- - -
blanconuclear

**
Alcalá de Henares
desde: feb, 2018
mensajes: 13
clik ver los últimos




icon_f
« respuesta #4 del : Mar, 08-Jun-2021, UTC 14h.22m. »

Acabo de adquirir una QHY294C y me he puesto en contacto con el soporte de QHY para informarme sobre la actualización a "PRO" con el modo de 47Mp, ellos me han remitido al servicio técnico para Europa en Rep. Checa.
Hay que hacer cambios en hardware, bien modificar la EPROM, bien reemplazar la placa entera. Al preguntar por el coste me han dicho que no cuesta nada, únicamente los portes.

Equipo: Dos tubos, dos monturas, varias cámaras y yo qué sé cuantos aparatos más.

- - -
boreack

**

avatarc

27  Oviedo, Asturias
desde: feb, 2018
mensajes: 808
clik ver los últimos

WWW


icon_f
« respuesta #5 del : Mar, 08-Jun-2021, UTC 14h.27m. »

Acabo de adquirir una QHY294C y me he puesto en contacto con el soporte de QHY para informarme sobre la actualización a "PRO" con el modo de 47Mp, ellos me han remitido al servicio técnico para Europa en Rep. Checa.
Hay que hacer cambios en hardware, bien modificar la EPROM, bien reemplazar la placa entera. Al preguntar por el coste me han dicho que no cuesta nada, únicamente los portes.

Sabes si hay alguna web o forma de contactar con ellos para solicitar la actualización y enviar la cámara?

Un saludo.

- - -
teredur

**
Vitoria-Gasteiz
desde: ago, 2017
mensajes: 200
clik ver los últimos




icon_f
« respuesta #6 del : Mié, 09-Jun-2021, UTC 05h.49m. »

Interesante. Si teneis mas datos (direccion,web) compartirlos.

- - -
teredur

**
Vitoria-Gasteiz
desde: ago, 2017
mensajes: 200
clik ver los últimos




icon_f
« respuesta #7 del : Mié, 07-Jul-2021, UTC 14h.40m. »

Novedades sobre este tema.
Tras contactar con la tienda donde compré la camara (Astrolumina), me remitieron a un tal Jan Soldan, en Republica checa.
Tras comentar via email, te sustituyen la placa usb y te queda una version PRO. Me comento que tenian muchas pendientestes por hacer por lo que he preferido que me mande la
placa y cambiarla yo.
Hoy he recibido la placa, sin coste.
Cuando la cambie os cuento.

Enviado desde mi SM-A505FN mediante Tapatalk


- - -
boreack

**

avatarc

27  Oviedo, Asturias
desde: feb, 2018
mensajes: 808
clik ver los últimos

WWW


icon_f
« respuesta #8 del : Mié, 07-Jul-2021, UTC 16h.43m. »

Novedades sobre este tema.
Tras contactar con la tienda donde compré la camara (Astrolumina), me remitieron a un tal Jan Soldan, en Republica checa.
Tras comentar via email, te sustituyen la placa usb y te queda una version PRO. Me comento que tenian muchas pendientestes por hacer por lo que he preferido que me mande la
placa y cambiarla yo.
Hoy he recibido la placa, sin coste.
Cuando la cambie os cuento.

Enviado desde mi SM-A505FN mediante Tapatalk

Estoy interesado en hacer esto que dices. Cómo se puede solicitar una placa para el cambio?
Se necesita algo extra a parte de la placa?

Un saludo.

- - -
teredur

**
Vitoria-Gasteiz
desde: ago, 2017
mensajes: 200
clik ver los últimos




icon_f
« respuesta #9 del : Mié, 07-Jul-2021, UTC 19h.25m. »

Te paso los datos por privado, escríbele.
Yo le adjunte factura de compra con numero de serie y sin problemas.

Enviado desde mi SM-A505FN mediante Tapatalk


- - -
boreack

**

avatarc

27  Oviedo, Asturias
desde: feb, 2018
mensajes: 808
clik ver los últimos

WWW


icon_f
« respuesta #10 del : Mié, 07-Jul-2021, UTC 22h.18m. »

Al final creo que se la mandaré, ya que no tengo las herramientas para reprogramar el fpga.
La cosa que me dice que la mande desde una tienda, pero como la cámara es de segunda mano no tengo factura ni nah. Solo los registros de la compra en Wallapop.
A ver si se puede mandar igual o no...

Un saludo.

- - -
boreack

**

avatarc

27  Oviedo, Asturias
desde: feb, 2018
mensajes: 808
clik ver los últimos

WWW


icon_f
« respuesta #11 del : Jue, 15-Jul-2021, UTC 23h.26m. »

Pues al final mañana sale para allá la cámara.
Cambian la placa USB y reprograman la FPGA al parecer.
Contando el envió de ida y vuelta, espero que esté de vuelta dentro de medio mes más o menos. A ver cómo se comporta.

Un saludo.

- - -
teredur

**
Vitoria-Gasteiz
desde: ago, 2017
mensajes: 200
clik ver los últimos




icon_f
« respuesta #12 del : Vie, 23-Jul-2021, UTC 22h.15m. »

He podido sacar un rato para hacer el cambio de la tarjeta USB de la cámara.

El proceso no es complicado, pero se ha de ser cuidadoso, especialmente con los dos flex que conecta la placa, uno de ellos (naranja), lleva el conector "bloqueado" con un pegote de silicona que hay que retirar con un poquito de calor y volver a sellar.

Como resultado la cámara es reconocida como una QHY294PROC y se tiene acceso al mode de 47 Mb.

Antes:
Despues:




- - -
boreack

**

avatarc

27  Oviedo, Asturias
desde: feb, 2018
mensajes: 808
clik ver los últimos

WWW


icon_f
« respuesta #13 del : Vie, 23-Jul-2021, UTC 23h.56m. »

La mía anda con Jan. Debería llegar la semana que viene.
A ver si puedo hacer unas pequeñas pruebas sobre como rinde ese modo 47M en la versión a color respecto a una 183MC, que tienen tamaño de pixel similar.

Un saludo.

- - -
teredur

**
Vitoria-Gasteiz
desde: ago, 2017
mensajes: 200
clik ver los últimos




icon_f
« respuesta #14 del : Sáb, 24-Jul-2021, UTC 17h.09m. »

Una duda:

Volverias a generar una biblioteca nueva de Darks, ahora que he cambiado la electronica de la  camara?

Enviado desde mi SM-A505FN mediante Tapatalk


- - -
boreack

**

avatarc

27  Oviedo, Asturias
desde: feb, 2018
mensajes: 808
clik ver los últimos

WWW


icon_f
« respuesta #15 del : Sáb, 24-Jul-2021, UTC 19h.05m. »

Yo lo haría por si las moscas. Total, siendo refrigerada, la dejas un día tomando darks y arreglado.

Un saludo.

- - -
boreack

**

avatarc

27  Oviedo, Asturias
desde: feb, 2018
mensajes: 808
clik ver los últimos

WWW


icon_f
« respuesta #16 del : Lun, 26-Jul-2021, UTC 10h.20m. »

Por lo que he averiguado, el modo 47M funciona solo en mono.
Puedes ser interesante para hacer luminancia en mono y luego pasar al modo 11M para color, aunque no se que tal será la sensibilidad y calidad en este modo.
Tocará hacer pruebas.

Un saludo.

- - -
Cabfl

**

avatarc

Alejandro

48  Las Palmas de Gran Canaria
desde: ene, 2016
mensajes: 1465
clik ver los últimos




icon_f
« respuesta #17 del : Lun, 26-Jul-2021, UTC 13h.40m. »

Las cámaras color captan la señal en una escala lineal, que se representa en monocromo. Como la señal ha sido captada a través de un filtro de color, pues sólo contiene señal correspondiente a ese color. Por tanto si no se debayeriza la imagen, cada Pixel contiene solo informacion de su color en escala de grises, y no es homogéneo coherente con respecto a los pixels vecinos que contiene b información monocroma también, pero diferente pues corresponde a otros colores.
Como canal de luminancia no le veo sentido, pues cada pixel no capta todo el rango de luminancia. En realidad es lo mismo que extraer la luminancia del RGB de una foto de color.

Visual
2" ES100º 5.5-9-14-20 ES82º 24-30
1.25" Takahashi LE-HI2.8 TVDelos 3.5-17.3 SW 12.5 reticular
Filtros 2" ES UHC-OIII-CLS-HBeta BNeodymium
Bresser 20x80 Nikon Aculon 10x50
Foto
SW EQ6RPro + PoleMaster -- ASA DDM60
SharpStar 20032PNT 8" f/3.8 + x0.85 (f/3.2) + ZWO EAF  --  SW 10" f/4.8 PDS + ZWO EAF
ESHR x1.06  ASA x0.73
CATSEYE  TSConcenter  OCAL Pro
ATIK460EXm QHY290M/224C Coldmos
QHYOAGS + QHY5III462C
ES FocalExtender x2x3x5 TVPowerMate x4
QHYCFW3S-US Astronomik DeepSky RGBL1 CLSCCD HaOIIISII 6nm MaxFR HBeta IDASV4
QHYCFW3S-SR Chroma U-Bessell IDAS BE410 Astronomik Proplanet IR642-742-807 QHY850 ZWO CH4
StarAdventurer SonyA7III IDAS D1 SigmaArt 14 20 40 85 135 Canon 200L2.8
Voyager SharpCap PixInsight CaptureOne Photoshop

- - -
