Hola. Me estreno en este foro que ya había curioseado anteriormente como invitado. Realmente extraordinario en contenidos. Intentaré aportar algún granito de arena, aunque seguramente será muy muy pequeño.

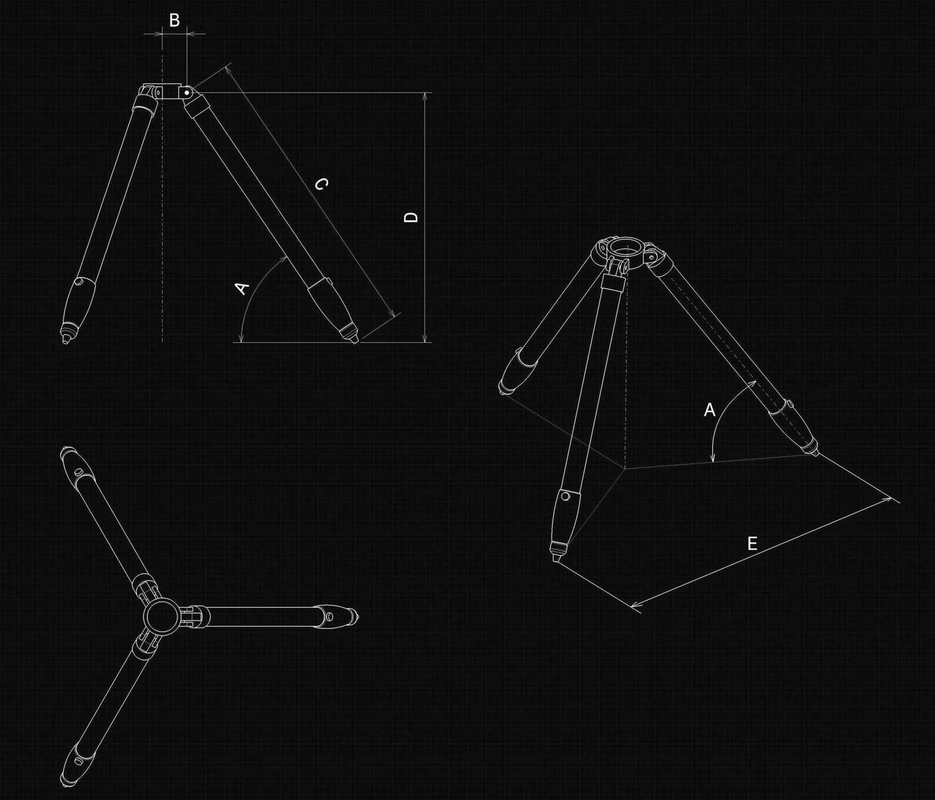

Voy a empezar pidiendo la ayuda de alguien que tenga a mano el trípode de la EQ5, adjunto la imagen de un plano. Lo que necesitaría saber es la medida del ángulo A que forma la pata con el suelo. Como alternativa práctica, también me servirían las medidas B, C, D y E, con las que podría calcular el ángulo.
Necesito esta medida para diseñar una bandeja como complemento, adosada a una de las patas y asegurar que queda horizontal al suelo. Sería una variante de una que hice para la EQ6, que dejo en el siguiente enlace por si es del interés de alguien: https://www.printables.com/es/model/304688-new-tray-for-the-skywatcher-eq6-r-pro-mount

Gracias.

- - -

Me es imposible medir las patas porque estás estiradas y adaptada al desnivel de mi terraza.
Tocar las dimensiones de las patas implica perder la puesta en estación y volverme loco con la cámara.

Hay otra solución, hacer una bandeja con regulación de angulación y así sea cual sea el ángulo acertarás seguro.

- - -

Tengo una HEQ5 antigua, no sé si el trípode será el mismo. Si lo es, el ángulo por trigonometría de las medidas me sale 58,8º. Un cartabón delante confirma que es poco menos de 60º.

- - -

Tengo una HEQ5 antigua, no sé si el trípode será el mismo. Si lo es, el ángulo por trigonometría de las medidas me sale 58,8º. Un cartabón delante confirma que es poco menos de 60º.

Muchas gracias, Cucio. Si no tengo ninguna medida más, tomaré este valor como referencia, esperando que efectivamente el trípode no sea muy diferente.

- - -

Me es imposible medir las patas porque estás estiradas y adaptada al desnivel de mi terraza.
Tocar las dimensiones de las patas implica perder la puesta en estación y volverme loco con la cámara.

Hay otra solución, hacer una bandeja con regulación de angulación y así sea cual sea el ángulo acertarás seguro.

Gracias, José Antonio. ¡Ni toques el trípode para darme ninguna medida!
La solución que apuntas es definitiva, la estuve valorando, pero al final opté por hacer algo fijo, lo más simple posible para ahorrar tiempo de 3D. No descarto, más adelante, hacer una versión con regulación.

- - -

squi los manuales formatos pdf pero no da medidas

https://inter-static.skywatcher.com/upfiles/en_download_caty01316546576.pdf
https://inter-static.skywatcher.com/upfiles/en_download_caty01316546253.pdf

- - -

Hola te paso unas medidas por si te valen.

A - en 2 patas me da 62 y en la otra casi 60.
B. 55mm.
C- 82 cm. al centro del tornillo.
D- 70.5 cm. al centro del tornillo.
E- 80 cm.

- - -

squi los manuales formatos pdf pero no da medidas

https://inter-static.skywatcher.com/upfiles/en_download_caty01316546576.pdf
https://inter-static.skywatcher.com/upfiles/en_download_caty01316546253.pdf

Gracias, Kowalsky.
Mirando estos manuales veo que también existe un antiguo trípode de la EQ5 con perfiles de aluminio. El actual, que es el que me interesa, es de tubo de acero de 1,75”.

Lo desconocía.

- - -

Hola te paso unas medidas por si te valen.

A - en 2 patas me da 62 y en la otra casi 60.
B. 55mm.
C- 82 cm. al centro del tornillo.
D- 70.5 cm. al centro del tornillo.
E- 80 cm.

Gracias Herculano.
Por lo que he averiguado, hay dos versiones de trípode. El más antiguo de perfiles de aluminio y el actual de tubo de acero de 1,75”. Estas medidas me son muy útiles si puedes confirmarme que corresponden al trípode de acero.

- - -

Si. es el trípode de acero.

- - -

Si. es el trípode de acero.

Perfecto, Herculano. Pues ya lo tengo resuelto, muchísimas gracias. Un saludo.

- - -



- - -

Muchas gracias a todos.
El resultado final, por si os interesa, está en el siguiente enlace: https://www.printables.com/es/model/636474-tripod-tray-for-eq5
Un saludo.

- - -
