[brico]: sigue el tutorial paso a paso, monta tu propio instrumento y descubre para qué sirve descomponer la luz en colores.
Con la parte didáctica hasta un niño entenderá cómo funciona la difracción y qué revela cada línea del espectro.
Si haces reflejar la luz del Sol sobre un CD, verás el espectro "desenfocado" del Sol.

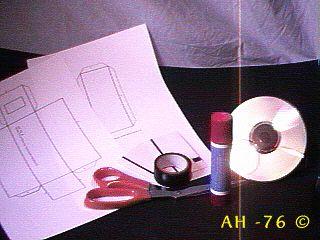

Materiales necesarios para el espectroscopio casero.
1. Introducción
Seguramente más de una vez te has quedado maravillado por los vivos colores que muestra un CD al reflejar la luz. Sin embargo, ¿te has percatado de que la luz que refleja varía según la fuente que la ilumina? No es igual la luz del Sol reflejada en una pared, la de una bombilla incandescente tradicional o la de un tubo fluorescente.
En este post aprenderás a construir un instrumento sencillo pero muy eficaz que te permitirá descomponer la luz, estudiarla y comprender cómo los astrónomos logran descifrar los secretos de las estrellas y del Universo a miles de años luz de distancia.
| ⚠️ ATENCIÓN NIÑOS ! AVISO DE SEGURIDAD: Todos los tipos de experimento que involucran al Sol, requieren la presencia o supervisión de un adulto. NUNCA mires directamente al Sol con el espectroscopio ni a simple vista; podría dañarse retina. Para analizar la luz solar, observa siempre su reflejo sobre una hoja de papel blanco. |
2. Materiales necesarios
- Un CD o CD-ROM que ya no uses (sirven los discos promocionales o de instalaciones antiguas).
- La plantilla con el esquema del espectroscopio (impresa en papel A4).
- Una cartulina negra.
- Tijeras y pegamento de barra.
- Regla y rotulador.
- Dos tarjetas plásticas o billetes de transporte con bordes muy rectos y sin rugosidades (para definir la rendija).
- Cinta aislante negra o celo.
3. Instrucciones de construcción paso a paso

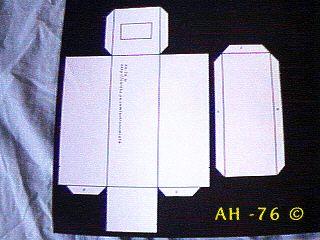

Paso 1: Preparación de la plantilla
Recorta las piezas de la plantilla, pégalas sobre la cartulina negra con pegamento de barra y vuelve a recortarlas siguiendo los contornos.

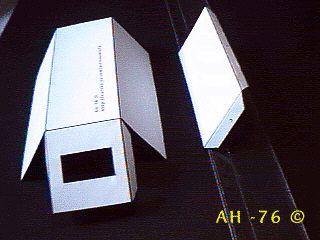

Paso 2: Pliegues y ventana de observación
Con ayuda de la regla, realiza los pliegues en la cartulina tal como indican los esquemas. Recorta la ventana cuadrada/rectangular indicada en una de las caras.
Paso 3: Extracción de la sección de CD (red de difracción)

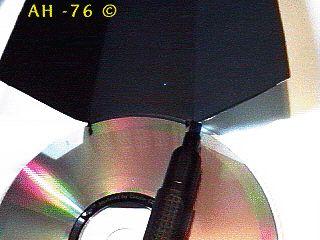

- Presenta una de las caras de la caja sobre el CD y marca su grosor con un rotulador.

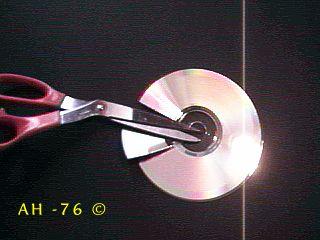

- Con mucho cuidado para que el disco no se quiebre, ve cortándolo poco a poco desde las marcas hacia el centro, obteniendo una porción con forma de "quesito".

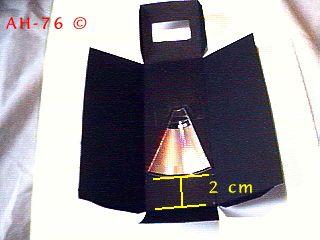

Paso 4: Montaje interior del CD
Coloca la porción de CD en el interior de la estructura, situándola a unos
2 cm respecto a la parte posterior de la caja. Fíjala firmemente con celo o cinta aislante.

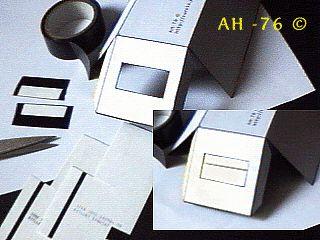

Paso 5: Fabricación de la rejilla / rendija de entrada
- Corta dos trozos de tarjeta rígida con filos limpios.
- Pégalos por detrás de la ventana cuadrada con cinta aislante, dejando que sobresalgan ligeramente.
- Los bordes deben quedar en posición estrictamente horizontal y paralelos entre sí, dejando una separación libre entre ellos de menos de 1 milímetro.
Paso 6: Ensamblado y sellado de luz

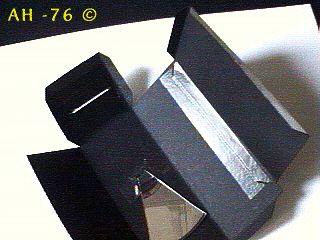

Aplica pegamento en las pestañas de la cartulina y ensambla la caja, procurando que las piezas queden perfectamente alineadas.
Comprueba minuciosamente que no entre luz por ninguna junta: el interior debe estar a oscuras y la luz solo debe ingresar a través de la rendija frontal y la mirilla posterior. Si detectas fugas, séllalas por fuera con cinta aislante negra.
4. Observaciones prácticas

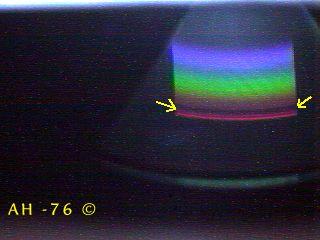

Una vez terminado el montaje, apunta la rendija del espectroscopio hacia distintas fuentes de luz y observa el reflejo descompuesto sobre la superficie del CD a través de la mirilla posterior:
- Bombilla incandescente o luz solar reflejada en papel blanco: Verás una franja continua con todos los colores del arcoíris sin interrupciones (Espectro Continuo).
- Pantalla de ordenador o televisión: Al enfocar a una zona blanca de la pantalla en penumbra, verás el espectro completo pero cruzado por bandas oscuras hacia la zona del rojo, correspondientes a la marca del fósforo que recubre el interior de la pantalla (Espectro de Absorción).

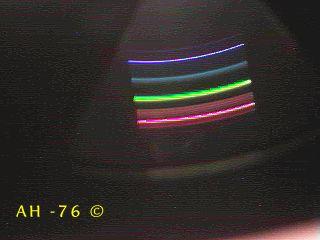

- Tubo fluorescente: Observarás un arcoíris "incompleto", compuesto por líneas verticales finas y muy brillantes sobre un fondo oscuro (Espectro de Emisión), producidas por la excitación del vapor de mercurio y otros gases interiores.
5. Fundamentos físicos: ¿Por qué ocurre este fenómeno?
Un poco de historia

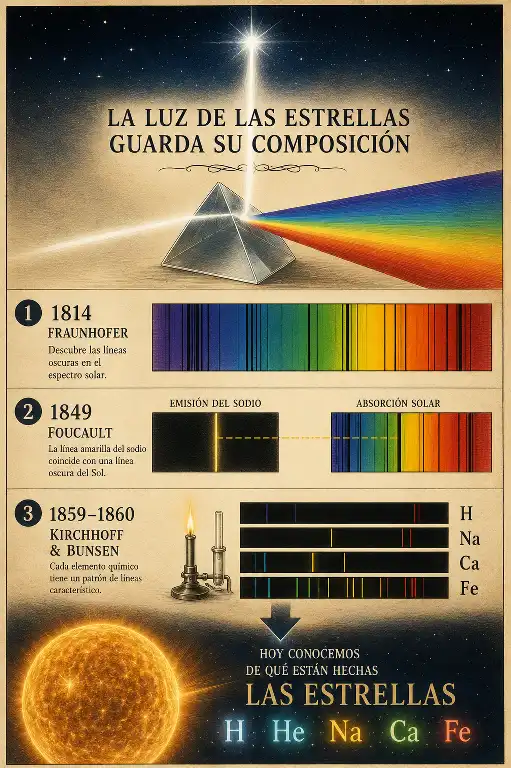

En 1814, Joseph von Fraunhofer descubrió que, al hacer pasar la luz solar a través de una rendija estrecha y un prisma, el espectro presentaba centenares de finas líneas oscuras, hoy conocidas como líneas de Fraunhofer, aunque en aquella época todavía se desconocía su origen físico.
Años más tarde, en 1835, el filósofo Auguste Comte sostuvo que la humanidad jamás llegaría a conocer la composición química de las estrellas, considerando que era un conocimiento inaccesible por medios experimentales. La historia demostraría lo contrario. Hoy puede verse como un error histórico célebre, pero en el contexto científico de 1835 era una inferencia razonable basada en los conocimientos disponibles.
El siguiente gran avance llegó en 1849, cuando Léon Foucault comprobó que la intensa línea amarilla emitida por el sodio coincidía exactamente con una de las líneas oscuras del espectro solar, demostrando que un mismo elemento químico puede producir líneas de emisión o de absorción según las condiciones físicas del medio.
Finalmente, entre 1859 y 1860, Gustav Kirchhoff y Robert Bunsen establecieron las bases físicas de la espectroscopía moderna al demostrar que cada elemento químico posee un conjunto único de líneas espectrales. Gracias a este descubrimiento fue posible determinar la composición química del Sol y, posteriormente, de las estrellas, convirtiendo la luz en una de las herramientas más poderosas para estudiar el Universo.
El mecanismo atómico

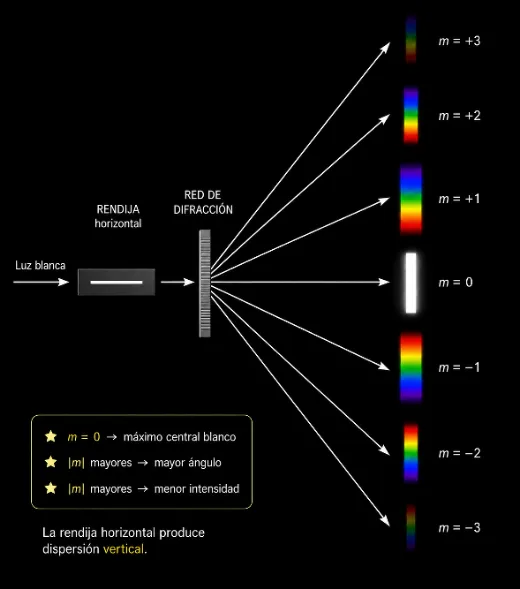

La superficie grabada de un CD actúa como una red de difracción formada por millones de microsurcos que descomponen la luz del mismo modo que un prisma:

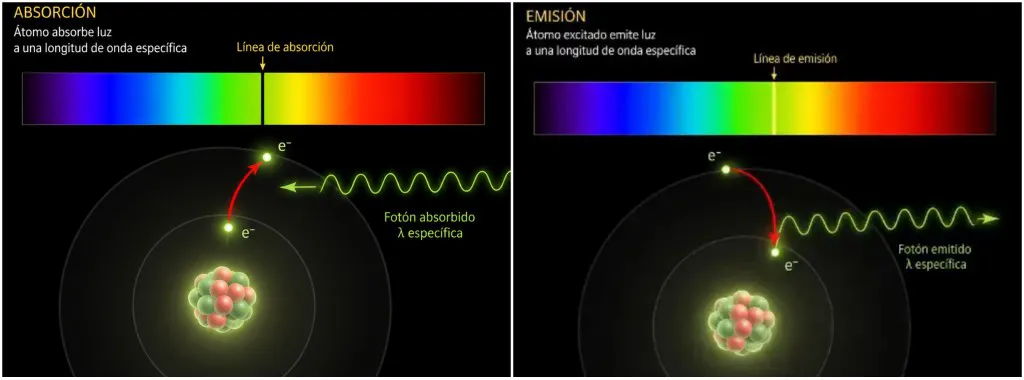

- Absorción de energía: Los electrones giran alrededor del núcleo atómico en órbitas discretas. Cuando un átomo recibe energía (calor, radiación), sus electrones absorben fotones de frecuencias muy específicas y saltan a órbitas superiores (estado excitado).
- Emisión de fotones: Cuando los electrones regresan a su órbita original, liberan esa energía exacta emitida como un fotón de luz de una longitud de onda (color) concreta.
💡 Símil del supermercado: Imagina que el electrón es un carro de compra, el fotón es la moneda y el pasillo es la nueva órbita. Al introducir la moneda exacta (absorber el fotón), el carro se libera y se mueve por el pasillo. Al devolver el carro a su sitio (órbita original), recuperas la moneda (se emite el fotón).
|
Las tres leyes del espectro
- Espectro Continuo: Emitido por sólidos, líquidos o gases densos a alta temperatura y presión (el filamento de una bombilla o el interior de una estrella). Muestra una banda ininterrumpida de colores.
- Espectro de Emisión: Emitido por gases a baja presión y alta temperatura (nebulosas de emisión, tubos fluorescentes). Muestra líneas brillantes de colores sobre fondo negro.
- Espectro de Absorción: Ocurre cuando una luz de espectro continuo atraviesa un gas más frío (la atmósfera de una estrella o la propia atmósfera terrestre). El gas absorbe sus colores característicos, dejando rayas oscuras sobre el arcoíris.
¿Por qué el Sol no muestra un espectro continuo puro?
Aunque la Fotosfera solar está a temperaturas y presiones elevadas, está envuelta por una capa de gas más fría (la Corona) que absorbe parte de esa luz emitida, generando las rayas oscuras que Fraunhofer observó. Este mismo principio se aplica a las zonas externas de cualquier estrella, además de la propia atmósfera terrestre, que también absorbe parte del espectro que recibimos.
Las bandas de Fraunhofer en el espectro solar
- A y B: absorción de oxígeno por nuestra propia atmósfera.
- C y H: oxígeno solar (C) y calcio solar (H).
- D (doble línea): marca del sodio.
- E y G: hierro (y grupo del calcio en G).
- F: hidrógeno.
Con una rendija suficientemente estrecha, estas líneas pueden apreciarse en el reflejo de la luz solar sobre una hoja blanca, aunque menos marcadas que en los esquemas de referencia.
6. Aplicaciones en astrofísica: ¿qué nos enseña la luz de los astros?
Con el espectroscopio del presente Brico, obviamente no pueden abordarse éstos trabajos, (excepto el 3), pero como la intención es "picar el gusanillo", vamos a conocer toda la información que nos da el estudio de los espectros que son similares a una
"huella dactilar" de los cuerpos celestes: cada elemento genera un patrón único de líneas, catalogado en atlas de espectros que se comparan con la luz recibida de las estrellas.
Mediante su análisis, la astronomía profesional obtiene datos clave:
1. Composición química

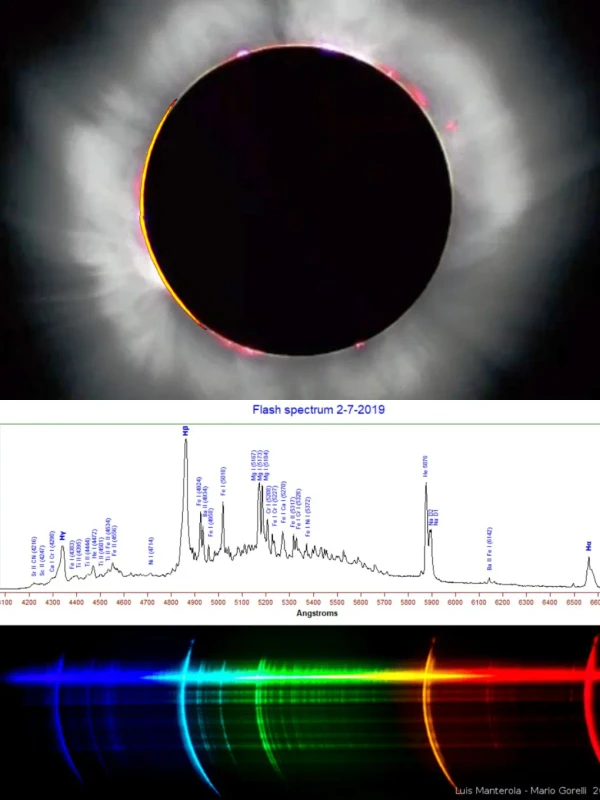

el espectro relámpago en un eclipse solar total, (flash spectrum).
créditos: Luis Manterola y Mario Gorelli - 2019
En resumen: si una galaxia gira "demasiado deprisa" en sus zonas externas para la masa visible que tiene, el espectro nos está señalando la presencia de materia invisible "sujetándola".Permite identificar qué elementos existen en una estrella o nebulosa. De hecho, el
Helio fue
descubierto en el Sol en 1868 por Janssen y Lockyer durante un eclipse total, mediante análisis espectral, antes de que se hallara en la Tierra.
2. Temperatura superficial
La intensidad de las líneas del Hidrógeno revela la temperatura de la fotosfera (dentro de un rango: a bajas temperaturas el hidrógeno no llega a excitarse, y a temperaturas muy altas el átomo se ioniza). Esto permite clasificar en una tabla los astros en los tipos espectrales clásicos:
O, B, A, F, G, K, M junto si es I Supergigante ... III Gigante ... V Secuencia Principal ...( clasif. Morgan-Keenan), y también entender el diagrama H-R (Hertzsprung-Russell).
3. El espectro relámpago durante un eclipse total de Sol
Segundos antes y después de la totalidad, cuando la Luna cubre casi por completo el disco solar, la fotosfera deja de dominar y aparece brevemente el espectro de la fina capa de gas que la rodea: la cromosfera. Durante esos pocos segundos, las líneas oscuras de absorción del espectro solar habitual se invierten y brillan como líneas de emisión sobre un fondo oscuro, en lo que se conoce como "espectro relámpago" (flash spectrum).
Este fenómeno fue precisamente el que permitió a Janssen y Lockyer detectar la línea del Helio en 1868 (ver punto 1): solo durante esos instantes de totalidad, la línea del elemento desconocido se hacía visible con claridad suficiente para ser registrada. Hoy en día, con un espectroscopio casero bien calibrado y una cámara de vídeo, cualquier aficionado puede intentar capturar este esquivo fenómeno durante un eclipse total, repitiendo en cierto modo el experimento que llevó al descubrimiento de un nuevo elemento químico.
4. Velocidad de rotación y densidad
Una estrella que rota rápidamente muestra sus líneas espectrales difusas y ensanchadas por efecto Doppler diferencial entre ambos bordes. Igualmente, las estrellas más densas presentan algunas bandas más anchas y difusas.
5. Velocidad de rotación, caracterización galáctica, masa, y materia oscura
El mismo principio Doppler que ensancha las líneas de una estrella individual puede aplicarse a escala mucho mayor: midiendo el desplazamiento de las líneas espectrales en distintos puntos de una galaxia espiral, es posible trazar su "curva de rotación" (la velocidad orbital de sus estrellas y gas en función de la distancia al centro).
En los años 70, la astrónoma Vera Rubin, junto a Kent Ford, descubrió que estas curvas no descienden con la distancia como predice la gravedad newtoniana a partir de la masa visible, sino que se mantienen prácticamente planas [web:34][web:35]. Esa discrepancia implicaba que las galaxias contienen mucha más masa de la que se ve en forma de estrellas y gas, y se convirtió en una de las pruebas más sólidas de la existencia de la
materia oscura, un tipo de materia que no emite ni absorbe luz pero sí ejerce gravedad. La idea ya había sido propuesta en 1937 por Fritz Zwicky al estudiar el cúmulo de galaxias Coma, pero fueron los datos espectroscópicos de Rubin los que la confirmaron con solidez.
6. Campos magnéticos (Efecto Zeeman)
Bajo la influencia de campos magnéticos intensos, las líneas espectrales se desdoblan en varias componentes. Medir la separación entre ellas indica la fuerza del campo magnético estelar, y comparar la intensidad relativa de las distintas bandas permite deducir su dirección.
7. Turbulencia solar
Comparando densidad y temperatura entre distintas zonas de la superficie solar mediante su espectro, se puede estimar el grado de turbulencia en la fotosfera.
8. Velocidad radial y expansión del Universo (Efecto Doppler)
- Corrimiento al Azul (Blueshift): Si un objeto se acerca a nosotros, sus ondas de luz se comprimen y las líneas espectrales se desplazan hacia el azul.
- Corrimiento al Rojo (Redshift): Si el objeto se aleja, sus ondas se estiran y las líneas se desplazan hacia el rojo.
Edwin Hubble descubrió que las galaxias lejanas presentan un desplazamiento al rojo proporcional a su distancia, demostrando la

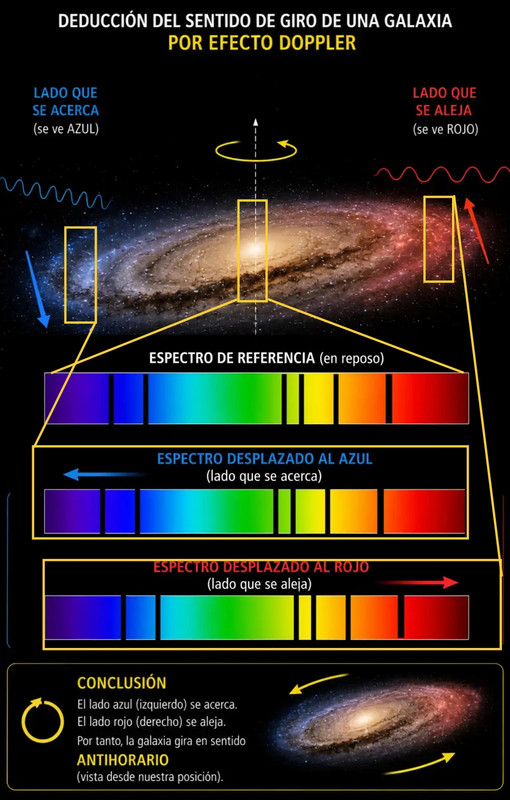

expansión del Universo. Este mismo principio permite deducir el sentido de giro de una galaxia: el lado que se acerca muestra desplazamiento al azul y el que se aleja, al rojo.
9. Estrellas binarias espectroscópicas
Sistemas dobles tan cercanos entre sí que no pueden separarse ópticamente (como Algol) revelan su presencia al mostrar dos espectros superpuestos cuyas líneas se desplazan en sentidos opuestos de forma periódica conforme orbitan. El tiempo que tarda el espectro en pasar de enrojecerse a azularse y volver a enrojecerse corresponde al periodo orbital del sistema.
10. Detección de exoplanetas y atmósferas exoplanetarias
El ligero "bamboleo" gravitatorio que un exoplaneta gigante causa en su estrella produce pequeños desplazamientos Doppler periódicos en el espectro estelar, el método clásico de detección indirecta. Además, cuando el planeta transita por delante de su estrella, la luz atraviesa su atmósfera dejando impresas las líneas de absorción de sus gases, permitiendo estudiar su composición atmosférica.
11. Evolución estelar y edad galáctica
Las estrellas primigenias estaban compuestas casi exclusivamente por Hidrógeno y Helio. A medida que evolucionan y explotan como supernovas, enriquecen el medio interestelar en elementos pesados ("metales"); analizando la proporción de esos metales en la luz de una galaxia se puede estimar su edad relativa. Las galaxias más lejanas, que vemos tal como eran hace miles de millones de años, muestran consistentemente muy poco enriquecimiento en elementos pesados.
* podéis bajaros la plantilla para recortar y montar vuestro espectroscopio, aquí mismo
