En este artículo se expone todos los pasos para la construcción de un telescopio de 16" Dobson GoTo. Si has estado planeando construir tu propio telescopio, este modelo puede ser una excelente opción. Aprenderás sobre los materiales necesarios, los pasos de construcción y cómo implementar la función GoTo para facilitar la localización de objetos celestes. Y con sus imágenes ilustrativas.

Hola;

Desde hace tiempo estoy proyectando este telescopio que será el que dentro de un tiempo ocupe en mi observatorio el lugar que ahora mismo ocupa mi principal telescopio Dobson goto de 12" (Sirius)
El telescopio será un newton Dobson de 16" gotorizado con picgoto y que el tubo óptico será en gran parte construido en aluminio y de tubo cerrado.
El proyecto es y será en gran parte para cuando me jubile para matar los ratos de aburrimiento si los hubiera, porque no pienso aburrirme.
En estos días he estado fabricando una de las partes del tubo óptico (La Araña que soportara el soporte del segundario de 75 mm) pues tenía el material adecuado para ello y como me estaba aburriendo pues me decidí a fabricarla.
Primeramente, estuve mirando arañas comerciales y vi que rondaban en completo los 300 € para un 16" y viendo esas fotos prepare estos planos de lo que sería la araña para Giordano.



El tubo óptico será de 450 mm de diámetro interior y esta araña se tiene que ceñir a él como un guante.
Esta araña acogerá el soporte del segundario que será macizo y en madera de unos 70 mm de diámetro y en donde irá pegado el espejo secundario que en principio sería de 75 mm de eje menor.

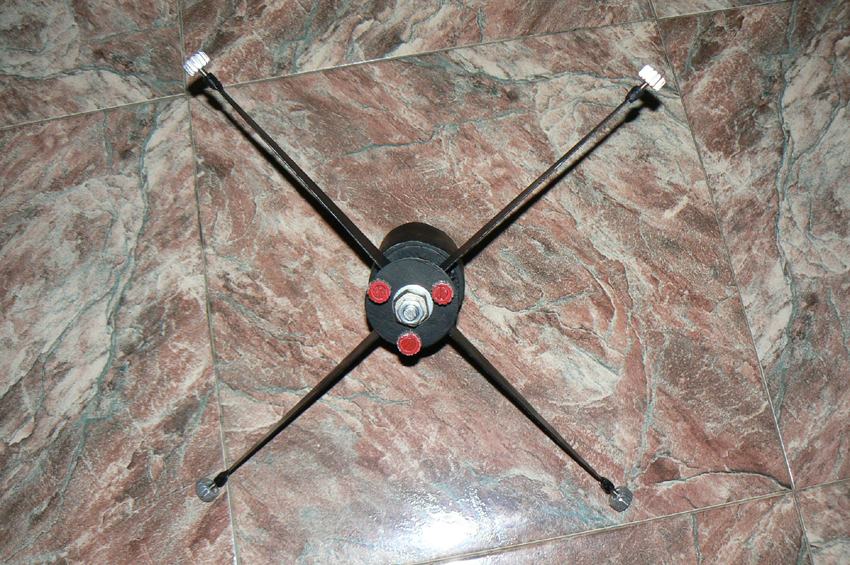

Bueno esta es la araña que está construida en metal de hierro con las patas en chapa galvanizada de 1 mm de gruesa por lo que quedara fina para que a espigas de difracción sean lo más finas posibles.
La araña ha quedado muy fuerte y estable.
Se aceptan comentarios para posibles mejoras a este proyecto;



temas relacionados
telescopio Dobson 16" Meade LB16 f/4.5 LightBridge, 400mm 1830mm
elegir telescopio astronómico Dobson 16" 400mm de diámetro

Sky-Watcher Dobson 14" SynScan GoTo en el coche

- - -

Un Dobson de 16" ya es un maquinón de captar luz, y a poco que tengas un cielo medianamente bueno te va a dar observaciones memorables. Suerte con tu proyecto.

Saludos

- - -

Genial, Joaquín. Con el sitio que tienes, estaba pidiendo tarde o temprano un tubo de este calibre.

- - -

Seguiré el proyecto, llevo tiempo queriendo  hacer algo así. Enhorabuena. Saludos

- - -

Hola;

Bueno pues ya he terminado el soporte del secundario, y lo he construido como me ha indicado Aldo Moraga desde el grupo constructores de telescopios.
Aún tocará retocarlo algo pues aún no se que variila roscada llevará para sujetarlo a la araña si de M8 o M6 con lo que el agujero final aún no esta terminado del todo.
Y de momento hasta que el observatorio no tenga algún dinero extra no seguiré con el proyecto.

- - -

Ostras!!! y los espejos donde los compras?...
saludos y suerte en el proyecto!

- - -

Hola;

Para los espejos aún es pronto pero seguramente me los tallará Joan Lopez Vila que fue quien me fabricó el 12".
Ahora estoy cavilando como refrigerar el tubo óptico y el espejo y como implantar todo esto en la celda que me construiré de aluminio.
Estoy viendo esto:

traducción google de www.acquerra.com.au/personal/bird/astronomy/cooling/index.htm

última versión:
http://www.acquerra.com.au/personal/bird/astronomy/cooling/version3/

- - -

Joaquín, suerte con el proyecto. Seguro que te saldrá muy bien. Sobre todo contando con la ayuda de Aldo, Leopoldo y compañía. Te iré siguiendo por aquí y por el grupo de constructores.

Saludos.

- - -

Y no te resulta más sencillo comprar los espejos a aquel taller, si no recuerdo mal: de Vic, que vendía kits de autofabricación?

- - -

Hola;

Oli no se a que taller te refieres, pero vamos ópticas y sitios para comprarlas hay a montones incluyendo a artesanos que pulen espejos como el que me fabricó mi 12".

- - -

Un proyecto realmente ambicioso, no me cabe duda de que lo llevarás a cabo, te agradecería que siguieras con este interesante hilo.
Al final, tal vez me anime a copiarte.

 ¿Ya tienes pensada la montura para semejante tubo?


Saludos.

- - -

Hola;

Como el telescopio será utilizado la mayor parte del tiempo en visual, la primera idea es una montura acimutal gotorizada con el picgoto++.
Mi actual telescopio de 12" está montado en una montura Dobson gotorizada con el picgoto estándar y funciona a las mil maravillas pudiendo hacer videos en planetaria hasta de 3 minutos sin problemas.
Normalmente cuando realizo un proyecto lo suelo publicar con mucho detalle para que otros aficionados lo entiendan perfectamente.
Ahora estoy con el estudio de como realizar el "bafleado" del tubo óptico.
El bafleado constaría de un total de 15 baffles con estas medidas;

Visto desde el espejo primario;

Posición    Diametro

254.27    408.228
382.24    410.995
493.16    413.394
590.21    415.492
675.83    417.344
751.94    418.990
820.03    420.462
881.29    421.787
936.71     422.985
987.07    424.075
1033.05  425.069
1075.17    425.980
1113.92    426.818
1137.88    427.336


Antes y después del enfocador;

Posición    Diametro

1560.00   442.530
1621.00   442.530

Bafle frontal;

Posición    Diámetro

Frontal        442.530

Como el material de aluminio para este menester sería mucho gasto y se despeciaría mucho material estoy pensando en este material que no es muy caro y es fácil de cortar y manejarlo;

https://www.mwmaterialsworld.com/es/plastico/rigido/pvc-gris.html

La placa de pvc seria de 2mm de grosor con lo que se podría cortar fácilmente con unas buenas tijeras.

- - -

Dimensiones y partes del tubo óptico.
Unidad de medida   mm


Diámetro espejo primario   405.000
Longitud final                    1822.500
Relación focal                         4.500
Diámetro interior tubo      450.000
Grosor de la pared del tubo      2.000
Altura enfocador                   65.000
diámetro interior enfocador    50.800
Recorrido enfocador              25.000
Foco adicional cámara            20.000
Diámetro diagonal            75.000
Offset diagonal                      4.167
100% diámetro iluminado        0.136
75% Illumination Diameter    40.126
Diámetro abertura frontal    442.530
Dist. cara del espejo a enfo 1485.500
Dist., enfoc a frontal abertu   250.000
Dist. cara esp a culo tubo   105.000
Longitud tubo                     1840.500

- - -

Hola;

Así será más o menos el tubo del telescopio fabricado en aluminio.

- - -

Hola;


Bueno pués ya me llegaron los dos discos de aluminio de 10mm de grueso y de 450mm y 436mm respectivamente que será para la construcción de la celda del primario.

En estos discos tendré que realizar varios taladros roscados para ir poniendo las pletinas que soportan los triángulos con sus tornillos de colimación y de bloqueo.

Ya tengo trabajo para una buena temporada.

- - -

Fenomenal, desde luego no te vas a aburrir, suerte con el proyecto

- - -

¡Fenomenal! Los que os construís todo el material merecéis un lugar en el olimpo de los astrónomos.

Mucha suerte con el proyecto.
Fran

- - -

Hola;

Bueno pues los discos ya están marcados para realizar los taladros roscados y los taladros normales en ambos discos.
Mirar;

Disco de cierre.




Disco del barrilete:

- - -

Hola;

Vamos avanzando en la construcción de la celda.
Ya tengo perforados todos los taladros roscados y los que no van roscados.
Al final he perforado los 6 círculos para aligerar el peso de la celda y al mismo tiempo ayudar a la aclimatación del espejo con el ventilador trasero.
También he perforado dos taladros de 16 mm para poner dos interruptores para los tres ventiladores que llevara el telescopio, uno trasero y dos a la altura de la cara del espejo para barrer la cama límite de aire caliente del espejo.
Del corte de los círculos salieron unos círculos que me pueden ser útiles para los pomos de colimación y bloqueo, tendré que adecentarlos un poco con algunas estrías y así me evitaré comprarlos.
Así va quedando la celda;

- - -

Hola;

Hoy he intentado reciclar y usar los círculos que me habían sobrado del disco de cierre al hacer los agujeros para ventilación.
Me ha sido fácil hacer unas pequeñas estrías para que sea fácil luego manualmente accionar los tornillos de colimación y bloqueo.

A ver que os parece.?

- - -

Hola ;

Bueno ya terminé todos los pomos tanto los de bloqueo como los de colimación, 6 en total.

- - -

Vaya curro, poco a poco se va viendo el trabajo y eso de reciclar los pomos eres todo un artista, dices que te ha sido fácil, pero yo ahí veo curro.

No me voy a hacer uno, pero es un post interesante que sigo con interés valga la redundancia  .

- - -

Hola Pastorgalactico.

Enhorabuena por el proyecto, mola hacerse un cacharro de estos.

Te doy mi opinión de lo que yo haría, por favor entiende que todos mis comentarios intentan ser constructivos.

• 1º Va a estar fijo, yo no haría un tubo cerrado, vas a tener problemas de aclimatación y sobre todo turbulencia dentro del tubo.
• 2º La celda igual, ya que no se va a mover el telescopio, que pese, pero que deje respirar el primario por abajo.
• 3º Es un tragaluz, piensa en hacerlo para observación binocular (sin barlows), cuando veas por ese bicho con dos ojos "veras la luz" (secundario más grande y telescopio más corto).
• 4º Los tornillos de freno en la celda te sobran, si haces bien los tornillos de colimación son suficientes, la mayoría de tornillos de freno lo que hacen es descolimar.
• 5º El telescopio no va ser muy alto, vete sin duda a un f4.8 o f/5, más fácil de tallar y sobre todo olvidate de la coma y los correctores.

Estoy metido desde hace tiempo en hacerme un dobson grande y estoy como tú dándole vueltas y vueltas a la cabeza todo el día, lo malo es que no tengo sitio fijo y el mío hay que diseñarlo para moverlo.

Un saludo y a disfrutar del proyecto.

- - -

Hola;

Gracias por los consejos que todos son bienvenidos fobos_jca.

• 1º realizo un tubo cerrado porque sé que va a funcionar mejor que un tubo abierto, ya que ya tengo mucha experiencia con mi tubo cerrado 12" y teniendo un buen ventilador en el culo del tubo hace que el aire circule laminarmente hacia el exterior eliminando la turbulencia del mismo tubo y además llevará otros 2 ventiladores para eliminar la capa límite del espejo.
  Este sistema ya lo tengo instalado en mi actual 12" y funciona a las mis maravillas, ya que en mi observatorio cada poco vienen visitas, ya que está abierto al público y cuando eso sucede dentro de la cúpula se producen turbulencias que en un tubo abierto sería nefasto y así estando cerrado eso se evita con el ventilador trasero y además la boca del tubo quedara muy cerca de la ventana de observación de la cúpula.
• 2º La celda estará cerrada a propósito para que solo entre aire por el ventilador que siempre estará funcionando.
• 3º Como el tubo aún no está fabricado sí que me gustaría esa opcion y tendria que pensar en cuanto tendría que sacar el foco para poder meter un binocular.
  Eso del secundario más grande no me convence mucho, ya que prefiero buen contraste y buena resolución, pero se intentara que pueda servir para poner un binocular como tú dices.
• 4º Referente a los tornillos de bloqueo te digo igual que con la ventilación, Tengo experiencia con ese tipo de bloqueo en mi actual telescopio de 12" y funciona alas mil maravillas y el colimado dura y dura.
• 5º El telescopio será un F4.5, ya que a mi edad no quiero subir escaleras y prefiero un corrector de coma que andar subiendo escaleras y además que un F5 quedaría muy justo en mi cúpula de 3,1 m de diámetro.
  Mi proyecto es para quedarse fijo en el observatorio, o sea que le echaran raíces y todo.
  Gracias por los consejos y sobre todo sobre lo del binocular que si es verdad que observando con uno de esos se ven el cielo de otra manera como en 3D pues lo he comprobado en más de una ocasión observando con ellos a través de un 610 mm.


- - -

Hola.

Tenemos distintos puntos de vista pero veo que tu experiencia con el 12" en tu observatorio vale mucho.

Lo del contraste y resolución por tener un secundario un poco más grande es inapreciable.

Un saludo y a disfrutar con la construcción.

- - -

Hola;

He estado calculando las distancias entre los dos discos, cierre y barrilete con los muelles que podría poner.
A ver que os parece y que tal quedaría asín


Medidas separaciones celda
Muelles : Exterior 19 - Eje10 - Largo 44 - hilo 4.1x1.9  -    L1S19044
Muelles en descanso : 44mm
Muelles comprimidos : 30mm

 en https://www.muelles.es

Separación disco cierre - barrilete: 30mm con muelles comprimidos y en descanso 44mm.
Longitud tornillos colimación M10: 75mm
Longitud  tornillos bloqueo M10: 55mm

- - -

Hola;
Hoy me han llegado los 2 interruptores para los ventiladores que llevará el tubo óptico.
Vos pongo unas imágenes para que veais como quedan, como anillo al dedo jejjjee.

- - -

Hola;

Hoy he recibido el material para terminar la celda; triángulos, balancines y topes del borde del espejo.
Y esta tarde he estado entretenido haciendo los triángulos y balancines y a falta solo de hacer los taladros correspondientes a ambos.
La verdad que no han quedado nada mal.
Mañana intentaré cortar el ángulo en 8 topes que serán los que sujeten el espejo por el borde y en donde vayan las 4 grapas antivuelco.

- - -

Fantástico trabajo Joaquín, es toda una experiencia, menudas vistas te va a brindar

- - -

Hola;


Bueno pues ya casi he terminado la celda y solo ha falta de todos los tornillos y los muelles para los tornillos de colimación.
Mañana me fabricaré las grapas antivuelco con material que me sobró de hacer los triángulos.

- - -
