DIY controlador 3 canales: cinta calentadora antihumedad-rocío

Imprimir
clase Autor
rat55
astrons: 5.09  votos: 1
RegMaster

**

avatarc

41  España
desde: nov, 2010
mensajes: 684
clik ver los últimos

WWW


icono-mensaje

« : Vie, 21 Jul 2017, 23:58 UTC »

[brico] cómo construir un multi-controlador de cinta calentadora antihumedad. Pasos con materiales económicos. Solución para evitar el rocío en lentes.


Pues os traigo un brico "rápido" para haceros un controlador de cintas decente, con 3 potenciómetros independientes, por 4 duros:

El

material

usado es el siguiente.

1 - Controlador dimmer RGB con 3 potenciómetros y de hasta 3A por canal (10€ + 1€ de envío):

Búsqueda en Google

2 - Conector de corriente jack hembra (0,5€)

3 - 3 Conectores RCA hembra procedentes de un viejo euroconector (0€)

4 - Un poco de cable, soldador y estaño y un poco de silicona térmica (en mi caso 0€)

Coste total: 11,5€ y 2-3 horas de brico

Vamos a ello:

Desmontamos el controlador led RGB:









Aquí vemos todos los elementos que vamos a usar desmontados:



Hacemos los agujeros para insertar los conectores:



Presentamos todos los conectores en su sitio:



Preparamos todo el cableado de las conexiones:



Soldamos las conexiones:



Colocamos todo en su sitio:



Aseguramos todo con silicona térmica, que siempre viene bien, y además nos da un plus de seguridad ante posible cortos:



Cerramos la caja, ya sólo nos queda las conexiones externas:




Y ya está listo!!!:







Lo acabo de probar y funciona bien, funciona con pulsos PWM, y consume/calienta según la cinta/resistencia que le pongas, a más resistencia, más consumo, obviamente, hasta un máximo de 3A por canal (9A en total).

Espero que os haya gustado. Saludos!!!


- - -

jjgm

**

avatarc

Jorge

42  Segovia
desde: dic, 2014
mensajes: 184
clik ver los últimos




icono-mensaje

« respuesta #1 : Sáb, 22 Jul 2017, 03:02 UTC »

Extraordinario bricolaje  OKOK
Tomo nota para cuando lleguen los caminantes blancos  Sonreir

- - -

Susaron

**

avatarc

Madrid / León
desde: mar, 2015
mensajes: 1786
clik ver los últimos




icono-mensaje

« respuesta #2 : Sáb, 22 Jul 2017, 10:49 UTC »

 OKOK OKOK OKOK muy bueno Iván.

- - -

Sebtor

**

avatarc


desde: sep, 2006
mensajes: 27979
clik ver los últimos




icono-mensaje

« respuesta #3 : Vie, 03 Nov 2023, 13:35 UTC »

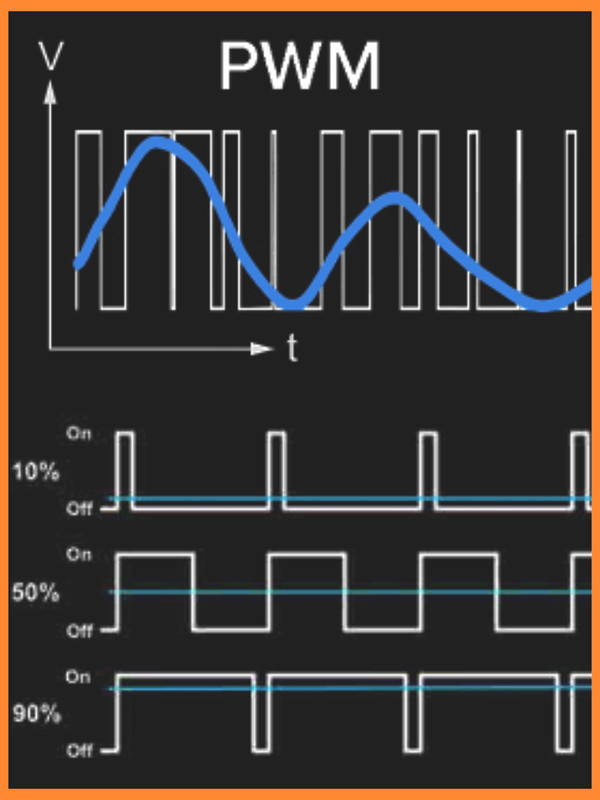

veo que el control es por PWM: Modulación por Ancho de Pulso


sabéis si el ser de pulsos, afecta de alguna manera con residuo electrónico al resto de equipo que puede estar conectado a la misma batería o powerstation?

qué significa PWM

?
(siglas en inglés de "Pulse Width Modulation")

es una técnica utilizada en electrónica para controlar la cantidad de energía entregada a un dispositivo, como un motor eléctrico o una luz, al variar el ancho de los pulsos de una señal eléctrica.

En esencia, PWM alterna rápidamente entre encender y apagar la corriente a una frecuencia específica. La proporción entre el tiempo que está encendido (pulso alto) y el tiempo que está apagado (pulso bajo) determina la cantidad de energía entregada al dispositivo. Al cambiar esta relación, se puede controlar la velocidad de un motor o el brillo de una luz de manera efectiva.

Esta técnica es ampliamente utilizada en aplicaciones como controladores de velocidad de motores, reguladores de luminosidad en LED, y en sistemas de control de fuentes de alimentación, entre otros.




- - -
