Método del movil para alineación de la polar de una montura AZGTI en modo EQ.

Página: [1]    bajar  * y última página * Imprimir
clase Autor Tema: Método del movil para alineación de la polar de una montura AZGTI en modo EQ.  (Leído 3997 veces)
0
astrons:   votos: 0
ManelMarin

**

avatarc

48  barcelona
desde: feb, 2014
mensajes: 38
clik ver los últimos

WWW


icon_f
« del : Mar, 12-Feb-2019, UTC 03h.55m. »

Hola, tengo una terraza que apunta al sur, imposible alinear utilizando la estrella polar pero este método utiliza un programa como SkySafari con la brújula, el acelerómetro, el gps activados.

Se configura la retícula (crosshair) para que esté activa y centrada en pantalla. Tengo configurada esta retícula con las proporciones virtuales que me dá un buscador reticulado de 90x60 de Meade para mi caso. Synscan PRO también se ejecuta al mismo tiempo. Es necesario un movil que permita trabajar con más de dos procesos al mismo tiempo o multitarea.


Equilibro el trípode  buscando el "nadir" que presenta la pantalla (el opuesto de nuestro zenith), muevo el trípode, alargo o acorto las patas o utilizo una base semirotatoria.


Busco el ángulo de nuestra latitud manteniendo el móvil pegado a la superfície horizontal del soporte.


Ajusto moviendo los mandos de azimut, centrando la cruz en el opuesto a nuestro polo norte, el que presenta la pantalla es el centro sur. La perpendicularidad está realizada.

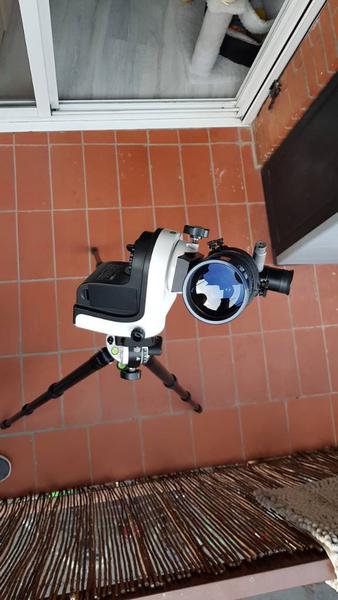

Coloco el soporte AZGTI sobre la cuña alineada. Sobre el AZGTI pongo un buscador reticulado. La rosca de sujección debe quedar a la derecha. El buscador queda apuntando al NCP (polo celeste).

Conecto el Synscan PRO en modo EQ.


Skysafari lo configuro con Synscan y modo -ecuatorial alemana GOTO- con la IP y puerto dados.


Conectamos el telescopio en Skysafari.

En Synscan PRO, elegimos modo avanzado.


Elegimos -POLAR ALIGNMENT-


Nos presenta una lista de estrellas.


Seleccionaremos la primera: Arcturus.


El AZGTI se moverá y apuntará la lente hacia Arcturus, si cambiamos a la pantalla del Skysafari, veremos como la retícula se desplaza por el mapa celeste hasta acercarse a la estrella, pero no queda exactamente en el centro. Si observamos por el ocular, la estrella queda fuera del centro. Synscan PRO nos solicita mover la montura PERO NO TOCAMOS NADA EN ESTE PUNTO porque no necesitamos el ajuste que ya hemos solucionado antes con la cuña, TAN SOLO ACEPTAMOS.


Synscan Pro nos muestra el mensaje de mover el eje de altitud y ahora SI movemos la rosca de altitud. Estamos dando precisión.


Es importante NO TOCAR LOS CURSORES del software mientras continuamos con los ajustes del soporte.


Observamos por el ocular como acercamos la estrella tocando la linea de nuestra retícula, aceptamos la operación y nos saltará a la siguiente parte del proceso, el ajuste de azimut.


Realizamos el mismo proceso con este eje y desplazamos la estrella hasta el centro de la retícula.


Finalmente aparece un mensaje de alineamiento finalizado, maximizamos la pantalla de Skysafari y si vemos que la representación de nuestra retículs no está clavada sobre Arcturus, señalamos Arcturus con el dedo y después pulsamos sobre "alinear".


Repetimos el proceso con otra estrella  al otro lado del meridiano, volvemos a realizar pequeños ajustes de latutud y azimut de la cuña ecuatorial hasta que queda tan fina que podemos cambiar el buscador por la rótula con la cámara. Volvía a  la estrella Arturo, terminé de agudizar un pelín y luego se mantenía en el centro exacto del retículo, eso después de los veinte minutos que fuí a hacer un café.




Monturas:
-Skywatcher AZGTI
-Skywatcher AZEQ6 GT
-Horquilla+cuña Meade LX5
-AZ3

Tripodes:
-Acero Meade LX
-Skywatcher AZ3 aluminio
-Skywatcher acero (AZEQ6)

Ópticas:
-TS Óptics tsapo906 90/600mm triplet
-Meade 8" Schmidt-Cassegrain
-Skywatcher 127 Maksutov-Cassegrain
-Reflector 114mm f400
-Svbony autoguide scope 60mm
-Polarfinder scope 9x60 reticulo iluminado.
-Nikkor reflex 500mm f8
-Nikkor 80-200mm f2.8 AF ED
-Nikkor 50mm f1.8
-Samyang 14mm f2.8

Otros:
-Filtro Optolong L-Enhace
-Aplanador/Reductor focal 6,3 Meade
-Aplanador/reductor de focal TSRED327 x0,79 3"
-Oculares varios
-Circulos graduados + Lumicon Sky Vector II
-ASIAIR PRO

Cámaras:
-Nikon D5100
-Nikon D800
-ZWO ASI 120MC
-ZWO ASI 533 MC PRO
-ZWO ASI 120MM mini

« Últ. modif.: Mar, 12-Feb-2019, UTC 07h.34m. por ManelMarin » - - -
Kitos Akash
Autoestopista Galáctico

**

avatarc

Alicante
desde: jun, 2017
mensajes: 154
clik ver los últimos




icon_f
« respuesta #1 del : Mar, 12-Feb-2019, UTC 10h.26m. »

Cada aportacion que haces es puro oro, habria que reunir temas sobre esta montura para que los futuros interesados tuviesen facilidad para encontarlos jeje

Tengo curiosidad por meterle la cuña y probar como aguanta el siguieminto con una canon y el ed80. Me temo que no esta preparada para tanto peso.

Celestron C8 / ORION ED100 / SW Mak127 /  SW ED80
Evolution + Az-Gti
Hyperion 31 / LVW 22 / LVW 13 / Hyperion 10 / LVW 8 / Hyperion 5 / Hyperion Zoom Mark IV 24 - 3'5
Baader Neodymium / Baader UHC / Optolong Oiii
Bresser Hunter 10x50

- - -
