Base EQ6 para montaje en columna.

Página: [1] 2 3    bajar    sig. pag IR A SIGUIENTE PÁGINA * Imprimir
clase Autor Tema: Base EQ6 para montaje en columna.  (Leído 32756 veces)
10
astrons: 10.49  votos: 9
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« del : Mié, 18-May-2011, UTC 20h.34m. »

Hola.

A ver si sabéis dónde puedo encontrar una base o pletina que encaje en la NEQ6, la idea es soldarla a un soporte o columna que instalaré en el mini balcón que tengo actualmente.  leng

Para la columna he estado pensando en comprar una de parabólica, he visto unas para antenas de 2.8m que creo que podrían servir para el brico que quiero hacer.

https://www.tdtprofesional.com/catalogo-satelite-accesorios/soportes-parabolicas/soporte-suelo-%C3%B8-116-mm-para-antenas-180-cm-9-1526.html

Se aceptan sugerencias porque ando algo perdido con el tema.   cuchillado


C254/1200, C11 XLT, Taka CN212/2620, Taka FS60/355,TS115/800, Scopos 66/400, SW 80/400, SW 80/600ED, SW200/1200
SW HEQ5 SynScan, SW NEQ6, Manfrotto 055XPROB
EOS350D Baader mod., EOS40D, EOS70D, DMK 21AU04.AS, DMK 21AU618.AS, ASI120, Toucam Pro II SC1, Atik383L+, 428EX y algunas tuercas más.

https://www.magicearth.es - Página personal dedicada a la astronomía
https://www.spacecolors.com - Astrofoto y muchas otras cosas

« Últ. modif.: Mié, 18-May-2011, UTC 20h.37m. por LinP » - - -
crisyo

**

avatarc

51  El Prat de Llobregat
desde: may, 2010
mensajes: 3501
clik ver los últimos

WWW


icon_f
« respuesta #1 del : Mié, 18-May-2011, UTC 20h.51m. »

Hola.

A ver si sabéis dónde puedo encontrar una base o pletina que encaje en la NEQ6, la idea es soldarla a un soporte o columna que instalaré en el mini balcón que tengo actualmente.  leng

Para la columna he estado pensando en comprar una de parabólica, he visto unas para antenas de 2.8m que creo que podrían servir para el brico que quiero hacer.

https://www.tdtprofesional.com/catalogo-satelite-accesorios/soportes-parabolicas/soporte-suelo-%C3%B8-116-mm-para-antenas-180-cm-9-1526.html

Se aceptan sugerencias porque ando algo perdido con el tema.   cuchillado

Hola Linp.

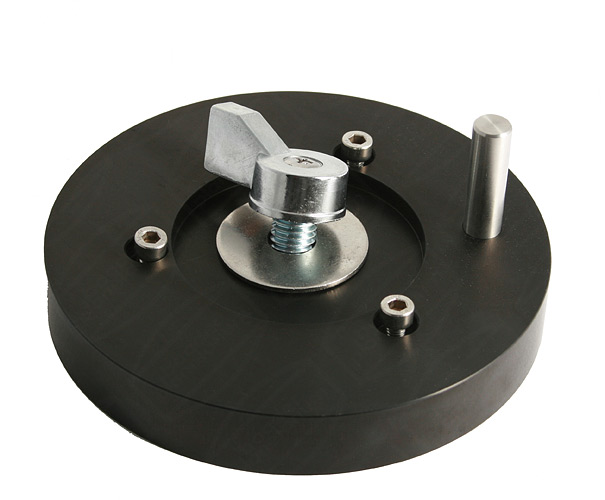

Si te refieres a la base para la EQ6 los de baader tienen esta.


Saludos.

Tubos: WO FD 80, SW 200/1000 PDS.
Monturas: SW NEQ6 Pro.
Oculares: LV 6 mm, SW ploss 28 mm.
Filtros:IDAS LPS, UV/IR cut, Red 610nm, Ha 7nm, OIII 8,5nm, film baader astrosolar, RGB BAADER.
Cámaras:Canon 1000D, QHY6, Atik 314L+ mono.



https://www.astrobin.com/users/crisyo/

https://www.flickr.com/photos/14147774@N06/

- - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #2 del : Jue, 19-May-2011, UTC 13h.22m. »

Hola crisyo.

Me parece que es un adaptador para hacer compatible los trípodes Baader con los cabezales de las EQ6, llamaré a Valkanik esta tarde a ver que me dicen, a ver si hay suerte y se puede adaptar de algún modo a lo que quiero hacer. Sonrisa

Un saludo y gracias. OKOK

- - -
crisyo

**

avatarc

51  El Prat de Llobregat
desde: may, 2010
mensajes: 3501
clik ver los últimos

WWW


icon_f
« respuesta #3 del : Jue, 19-May-2011, UTC 13h.39m. »

Hola crisyo.

Me parece que es un adaptador para hacer compatible los trípodes Baader con los cabezales de las EQ6, llamaré a Valkanik esta tarde a ver que me dicen, a ver si hay suerte y se puede adaptar de algún modo a lo que quiero hacer. Sonrisa

Un saludo y gracias. OKOK

La mejor solución es ir a un tornero te hará lo que le pidas, lo malo es la pasta que te puede pedir.
Por ahí he visto que adaptan las monturas a columnas mediante dos planchas paralelas separadas entre sí  por largos tornillos, así se puede acceder al tornillo que aprieta la montura a la base, yo las he visto de madera en internet pero siempre un tornero te las podrá hacer en aluminio o acero inoxidable.

Saludos.

« Últ. modif.: Jue, 19-May-2011, UTC 13h.40m. por crisyo » - - -
zariguenya
Especimen

**

avatarc

33  Terrassa BCN
desde: ago, 2010
mensajes: 1079
clik ver los últimos

WWW


icon_f
« respuesta #4 del : Jue, 19-May-2011, UTC 16h.05m. »

Buenas LinP, yo estoy esperando unas planchas de acero para hacerme la columna como dice crisyo. Cuando lo tenga a ver que tal se comporta este método, claro esta que si un tornero te hace una a medida quedara mejor.

Saludos


Monturas: Columna fija con CG-5+PicGoto, Heq5 Heavy Duty
Tubos ópticos: SW N 150/1200, SW Maksutov 127/1500, Orion Dobson 254/1200 SkyQuest
Oculares: Superplöss 25 / 17 / 12.5 / 10 / 7.5  UltraWide 9
Barlows: Acromatica x2 / TeleVue x3
Cámaras: SPC de fabrica, SPC Mod. SC1

https://unpaseoentrelasestrellas.blogspot.com/

- - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #5 del : Jue, 19-May-2011, UTC 16h.57m. »

Creo que el sistema de planchas es el mejor que hay, hace un tiempo cuando estuve en Áger pude ver que las usaban en muchos observatorios.

Me gustaría encontrar algunos planos para ver como la gente soluciona ciertos problemas (fijación, cableado, etc...), sino intentaré estudiar el tema y a ver como lo soluciono según mis necesidades... vaya lío...

Zariguenya cuando tengas la tuya cuelga unas fotografías.  ilusionado

- - -
zariguenya
Especimen

**

avatarc

33  Terrassa BCN
desde: ago, 2010
mensajes: 1079
clik ver los últimos

WWW


icon_f
« respuesta #6 del : Jue, 19-May-2011, UTC 20h.20m. »

Estoy a la espera que el herrero me las traiga, tampoco le puedo dar mucha presión ja que me las regala, pero cuando las tenga ya pondré fotos.

- - -
Bufot
Observatori Petit St.Feliu

**

avatarc

Xavi MPC-D02

46  St. Feliu Llob. Barcelona
desde: ene, 2010
mensajes: 9968
clik ver los últimos




icon_f
« respuesta #7 del : Jue, 19-May-2011, UTC 20h.26m. »

Hay quien las hace de madera
https://www.viguri.com/astro/proyecto_columna.htm


SW EQ-8 Pro - Orion Atlas EQ-G // APM107 f/4.9 - TS RC6 - FS60C
ASI1600MM-C - QHY5III 174 - ASI120MM / SXAO


Mirar al cielo y decir que solo son estrellas es como abrir un libro y pensar que solo son letras.

- - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #8 del : Sáb, 28-May-2011, UTC 15h.49m. »

Otras pero de madera tiene que tener muchas vibraciones.  hmmmm

Yo sigo dándole vueltas al tema. Hace unos días fui a Valkanik y compré una base para EQ6, bueno, más bien no es una base es un extensor para el trípode (de los que se usan en caso de tener un refractor largo).

Extensor y cinta métrica en mano me hice un rudimentario diseño (en servilleta de bar) mientras tomaba un café y poco después de media hora ya estaba en manos del herrero. En fin, no sé que tal funcionará, se trata de un cilindro galvanizado de 2mm de grosor con una buena base reforzada y las correspondientes placas de ajuste con tornillos de 16mm.

Aún quedan por pulir algunos aspectos que creo tener claros pero por ahora toca esperar a que me llame el herrero. Se aceptan ideas, sugerencias y por supuesto si hay alguien más interesado en hacerse una y quiere compartir dudas pues....  Sonrisa

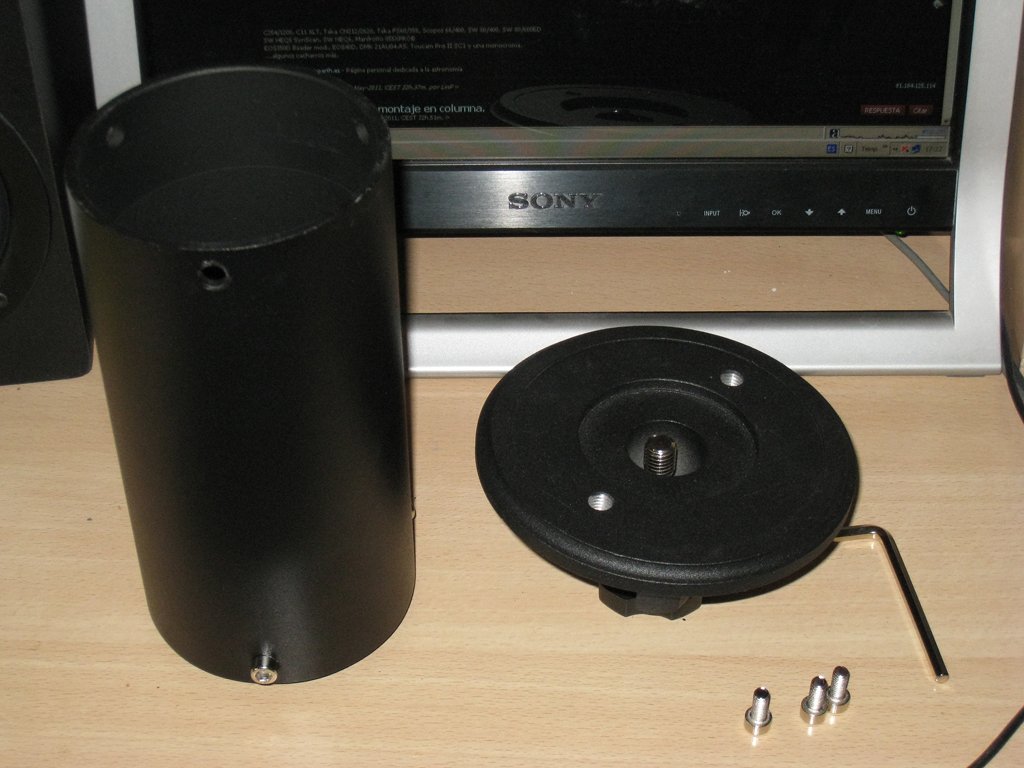

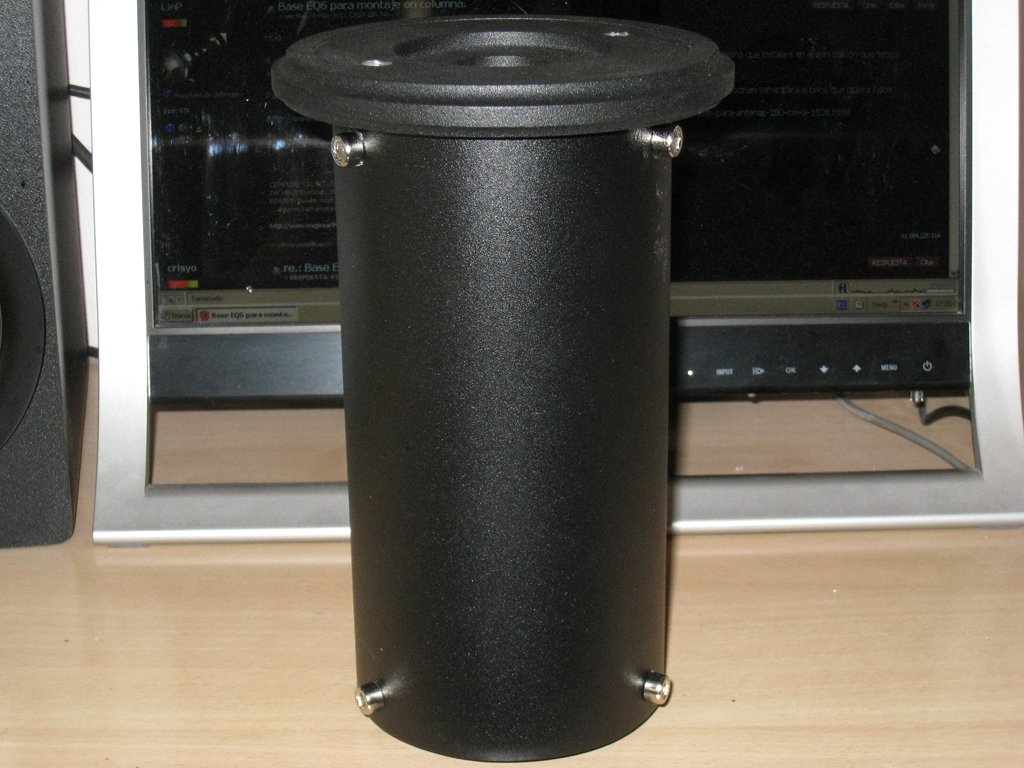

El extensor es este:





Saludos.

« Últ. modif.: Sáb, 28-May-2011, UTC 15h.51m. por LinP » - - -
jedialcubo

**

avatarc

Cornellà de Llobregat
desde: abr, 2010
mensajes: 26
clik ver los últimos




icon_f
« respuesta #9 del : Sáb, 28-May-2011, UTC 17h.48m. »

hola yo estoy pensando en hacer lo mismo pero no se si me serviria esa base hmmmm, me podrias decir que diametro tiene ese tubo y poner alguna foto de la zona de la base inferior? Giñar

- - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #10 del : Sáb, 28-May-2011, UTC 18h.58m. »

hola yo estoy pensando en hacer lo mismo pero no se si me serviria esa base hmmmm, me podrias decir que diametro tiene ese tubo y poner alguna foto de la zona de la base inferior? Giñar

Hola.

Mañana te hago unas fotografías y te paso las medidas.

Un saludo.

- - -
Bufot
Observatori Petit St.Feliu

**

avatarc

Xavi MPC-D02

46  St. Feliu Llob. Barcelona
desde: ene, 2010
mensajes: 9968
clik ver los últimos




icon_f
« respuesta #11 del : Sáb, 28-May-2011, UTC 20h.06m. »

El acople se ve muy robusto, supongo que tu plan es descartar el cilindro original por otro más largo que te haga de base, ¿no?

- - -
zariguenya
Especimen

**

avatarc

33  Terrassa BCN
desde: ago, 2010
mensajes: 1079
clik ver los últimos

WWW


icon_f
« respuesta #12 del : Sáb, 28-May-2011, UTC 23h.48m. »

LinP el extensor ese como dice Bufot parece robusto, solo es cuestión de adaptarlo a la columna y a realizar tomas y procesar esos saturnazos y lunas  Malvado

- - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #13 del : Dom, 29-May-2011, UTC 08h.03m. »

Hola.

El acople es bastante robusto, yo creo que no introducirá flexiones o vibraciones, el miedo lo tengo con el diseño de la columna aunque espero que el grosor de las pletinas y del tubo sea más que suficiente.  hmmmm

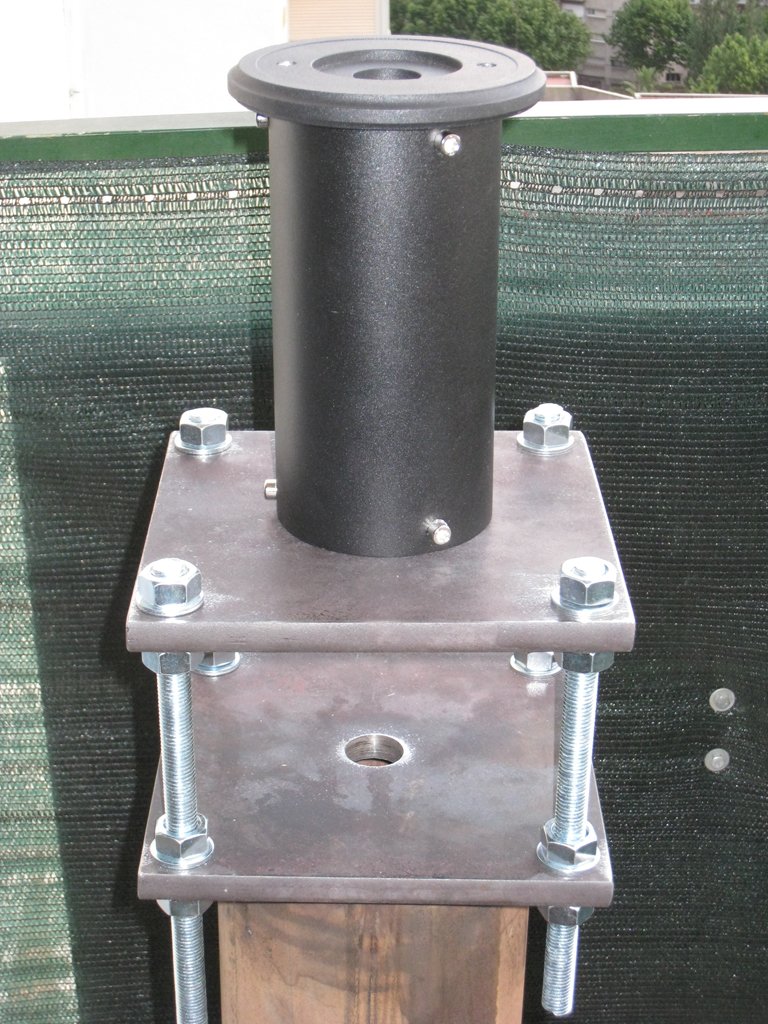

La idea es intercalarlo entre la EQ6 y una de las pletinas de nivelación (a modo de extensor), así gano más de 20cm de altura en la base de la montura y evito problemas con los refractores, cámaras, etc..

« Últ. modif.: Dom, 29-May-2011, UTC 10h.29m. por LinP » - - -
Bufot
Observatori Petit St.Feliu

**

avatarc

Xavi MPC-D02

46  St. Feliu Llob. Barcelona
desde: ene, 2010
mensajes: 9968
clik ver los últimos




icon_f
« respuesta #14 del : Lun, 30-May-2011, UTC 18h.29m. »

¿que vas a utilizar como pie de columna?

- - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #15 del : Lun, 30-May-2011, UTC 18h.34m. »

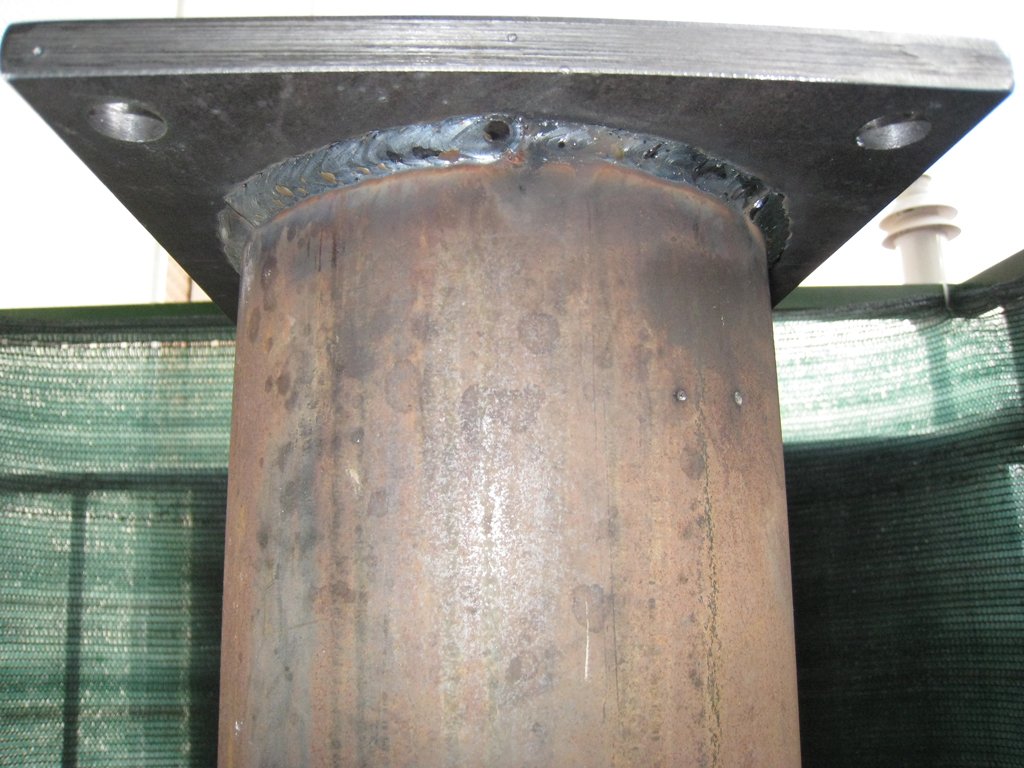

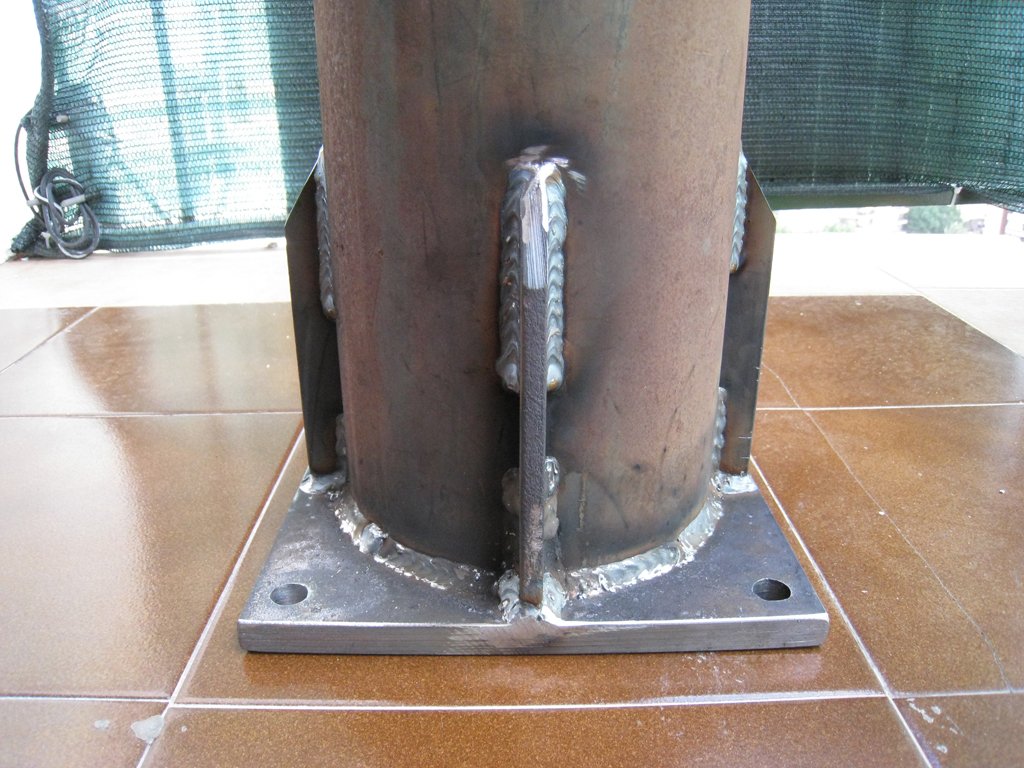

Una pletina de 24cm de lado y 1,5cm de grosor soldada al tubo y reforzada con cuatro cartagones.


- - -
Bufot
Observatori Petit St.Feliu

**

avatarc

Xavi MPC-D02

46  St. Feliu Llob. Barcelona
desde: ene, 2010
mensajes: 9968
clik ver los últimos




icon_f
« respuesta #16 del : Lun, 30-May-2011, UTC 18h.45m. »

Directamente al suelo de la terraza/balcón? Con taco químico?

Yo no puedo perforar el suelo porque la terraza es techo de vivienda (la mía Sonreir) y además como la mayoría es comunitaria (de uso privativo), tengo que ingeniarme una base con suficiente peso para no tener que anclarla al suelo... ni andar pidiendo permiso a la comunidad, aunque son bastante permisivos

« Últ. modif.: Lun, 30-May-2011, UTC 18h.49m. por Bufot » - - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #17 del : Lun, 30-May-2011, UTC 19h.05m. »

Pues voy a lo burro con cuatro tacos metálicos del 12. Sonrisa

« Últ. modif.: Lun, 30-May-2011, UTC 19h.05m. por LinP » - - -
jedialcubo

**

avatarc

Cornellà de Llobregat
desde: abr, 2010
mensajes: 26
clik ver los últimos




icon_f
« respuesta #18 del : Mié, 01-Jun-2011, UTC 18h.35m. »

hola a tod@s, por favor al menos dime medida del diametro interior y exterior del tubo Llorar

- - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #19 del : Mié, 01-Jun-2011, UTC 18h.52m. »

hola a tod@s, por favor al menos dime medida del diametro interior y exterior del tubo Llorar
Mil perdones, me había olvidado.  blush  blush

Diámetro: interno 9,8cm, externo 10,3cm

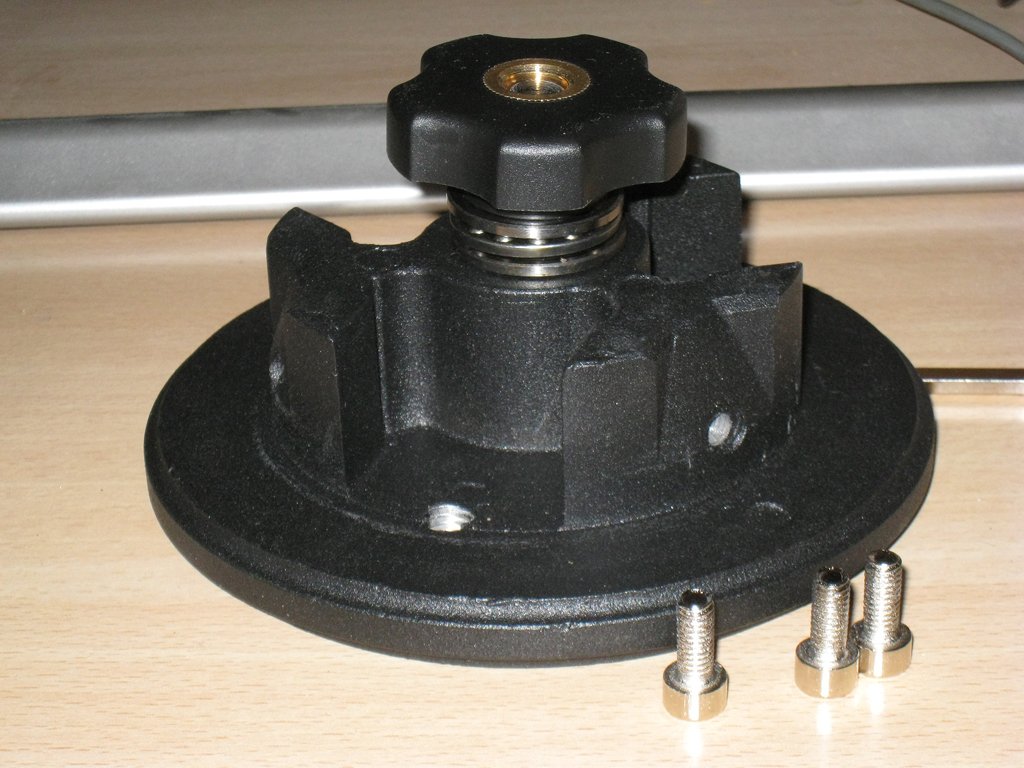

En la base inferior lleva una pletina extraíble con rosca (es idéntica a la base de la EQ6)

Un saludo.

« Últ. modif.: Mié, 01-Jun-2011, UTC 18h.53m. por LinP » - - -
jedialcubo

**

avatarc

Cornellà de Llobregat
desde: abr, 2010
mensajes: 26
clik ver los últimos




icon_f
« respuesta #20 del : Mié, 01-Jun-2011, UTC 19h.04m. »

muchas gracias OKOK OKOK OKOK  Giñar

- - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #21 del : Mié, 01-Jun-2011, UTC 19h.15m. »

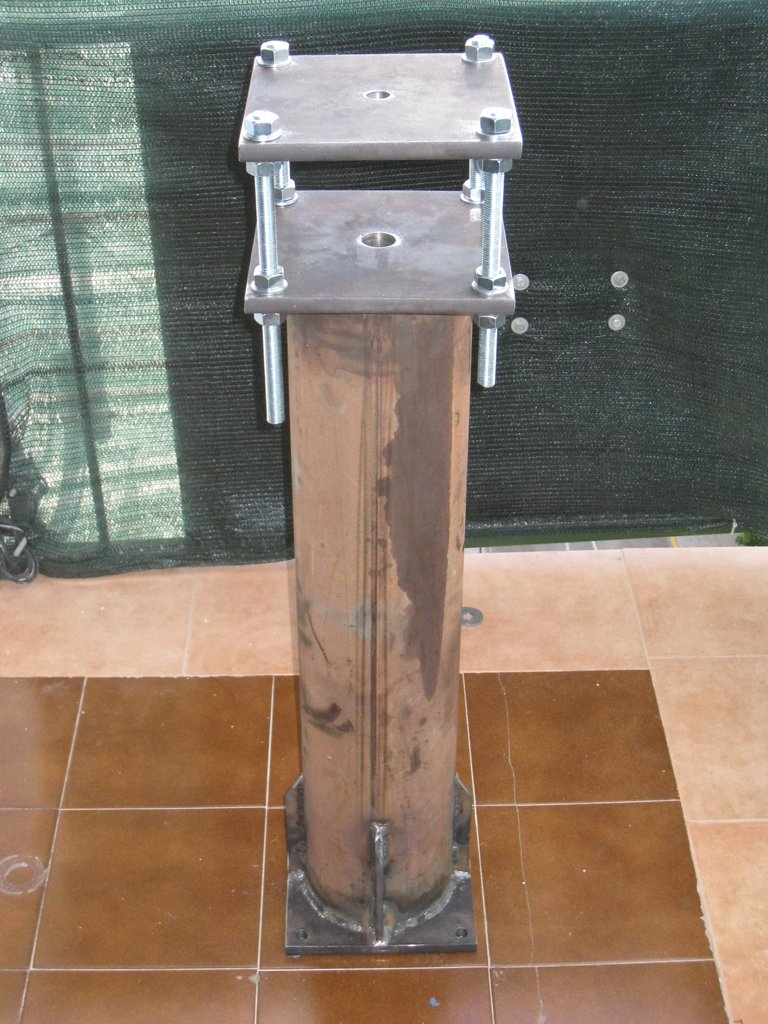

Pues sigo dando la brasa con el tema de la columna.  Malvado

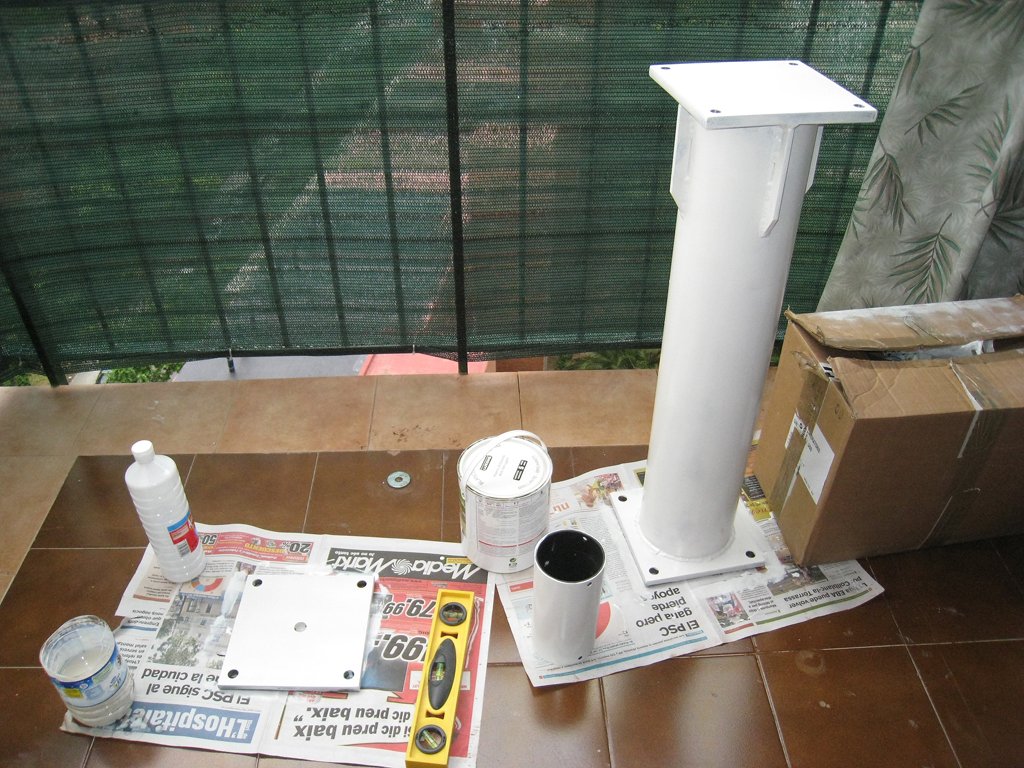

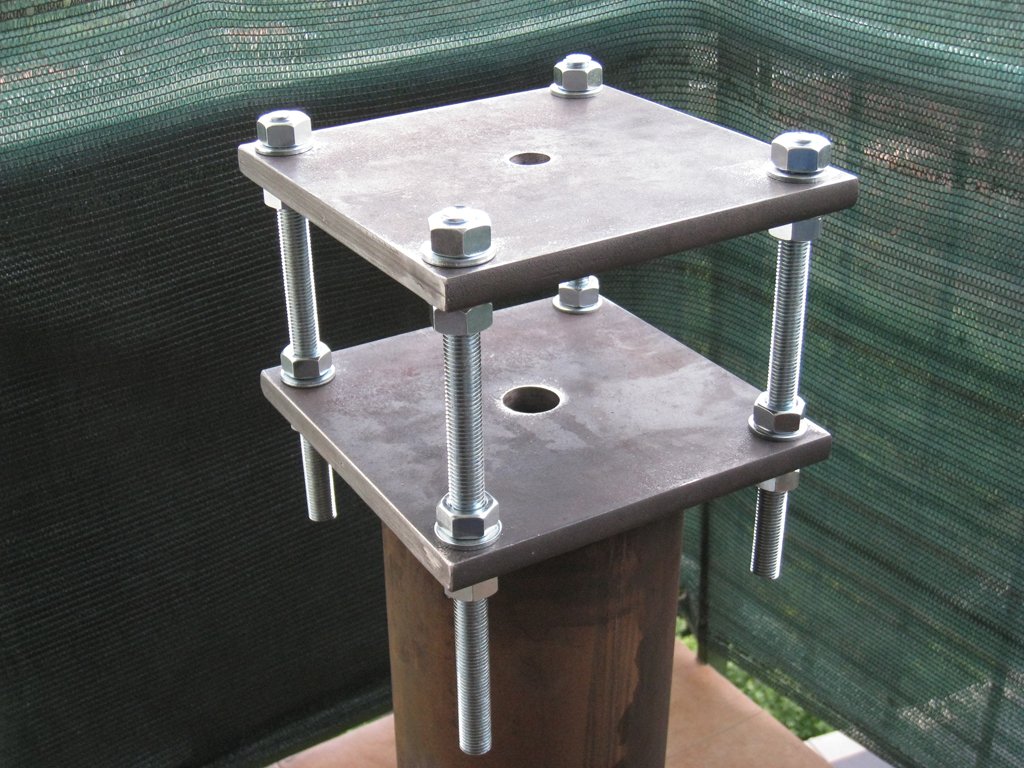

Ya está casi todo listo, el tubo y las soldaduras están rematadas. Las varillas del 16 están cortadas más o menos a medida y el agujero de drenaje inferior realizado.

Me falta por darle imprimación y pintura, fijar al suelo con tacos del 12 y por último montar el extensor de la EQ6 y nivelar.

y bueno, a ver que tal se porta, así a priori yo diría que aguantaría tranquilamente un elefante.  nervios

Me hubiera gustado hacer las pletinas redondas para simplificar el equilibrado, espero que con los agujeros de 17mm en las cuadradas no tenga muchos problemas.

Resumiendo la lista de material:

3 pletinas 22x22 y 15mm de grosor.
1 tubo de 77cm de altura, 165mm de diámetro y 5mm de grosor.
Varilla roscada de métrica 16

y muchas ganas.  ilusionado





Saludos.

- - -
zariguenya
Especimen

**

avatarc

33  Terrassa BCN
desde: ago, 2010
mensajes: 1079
clik ver los últimos

WWW


icon_f
« respuesta #22 del : Mié, 01-Jun-2011, UTC 20h.26m. »

LinP eso si es una columna en condiciones  ilusionado ya solo te queda anclarla al suelo y disfrutarla  Sonrisa

- - -
Bufot
Observatori Petit St.Feliu

**

avatarc

Xavi MPC-D02

46  St. Feliu Llob. Barcelona
desde: ene, 2010
mensajes: 9968
clik ver los últimos




icon_f
« respuesta #23 del : Mié, 01-Jun-2011, UTC 21h.19m. »

Está mu feo preguntar el presupuesto?  angel

Pásame el tfn y la dire del herrero anda, que me ha gustao pero muchooo  Malvado

- - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #24 del : Mié, 01-Jun-2011, UTC 21h.29m. »

LinP eso si es una columna en condiciones  ilusionado ya solo te queda anclarla al suelo y disfrutarla  Sonrisa
Gracias Zariguenya, ahora solamente espero que sea lo suficientemente robusta como para aguantar todo el equipo sin vibraciones, igual la lleno de arena o algo parecido.  Malvado

Cita de: Bufot
Pásame el tfn y la dire del herrero anda, que me ha gustao pero muchooo
ejejej me alegro de que te haya gustado  ilusionado

La verdad es que el tío trabaja muy bien, te mando un privado. Sonrisa

- - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #25 del : Jue, 02-Jun-2011, UTC 10h.05m. »

Sigo detallando los pasos por si algún día alguien está interesado en hacerse una.  Sonrisa

Un buen lijado con papel de lija fina, una buena limpieza con desengrasante y a pintar se ha dicho.



He utilizado pintura de color blanco marfil de la casa Luxens, lo bueno de esta pintura es que no necesita imprimación y permite aplicarla directamente en piezas ferrosas y oxidadas (aunque es conveniente lijar un poco previamente), es de exteriores y además con protección UV. Por lo que he visto al darle la primera capa creo que con dos sería suficiente pero para curarme en salud le voy a dar tres... no se va a librar ni el extensor de la EQ6.  nervios

« Últ. modif.: Jue, 02-Jun-2011, UTC 10h.07m. por LinP » - - -
Hidra
Tik Tok Tik Tok

**

avatarc

57  Sant Celoni
desde: sep, 2010
mensajes: 2476
clik ver los últimos




icon_f
« respuesta #26 del : Vie, 03-Jun-2011, UTC 08h.22m. »

Ole y ole Limp, vaya pedazo de columna que te has gastado.
Tiene una pinta de solidez impresionante, un buen diseño, me gusta.

Saludos
Luis


Montura 1: NEQ-6 tuneada en observatorio
Montura 2: NEQ-6 para salidas
Tubos: SCT 9.25 XLT Celestron - SW Evostar 80 ED DS Pro - Refractor SW 120/1000
Oculares: Hyperion 24, Hyperion 13, Svbony 9mm 68º y alguno mas de baratillo.
Reductores: Astrophisics CCDT 67, Celestron f3.3
Camaras: QSI583 con rueda filtros integrada - ZWO ASI 174MM
filtros fotometricos R, V 1/4 y Ha
Raspberry PI4 4Ghz con Astroberry y Kstars

Obs. St. Celoni MPC - B70 / AAVSO - PLMA

- - -
LinP

**

avatarc

Un pie en Barcelona y otro en Ager
desde: sep, 2010
mensajes: 1894
clik ver los últimos

WWW


icon_f
« respuesta #27 del : Vie, 03-Jun-2011, UTC 08h.42m. »

Hola Luis.

Tengo unas ganas de instalarla y probarla que no veas.  Cheesy

Esta mañana a las 07:00h le he dado la segunda capa de pintura, a ver si con un poco suerte seca al tacto y puedo fijarla en 6 u 8h.


Saludos.  Sonrisa

- - -
Sebtor

**

avatarc


desde: sep, 2006
mensajes: 27015
clik ver los últimos




icon_f
« respuesta #28 del : Sáb, 04-Jun-2011, UTC 15h.40m. »

si señor


 hola saludos

(y mi voto ! )

- - -
Pamflet
Bine v-am gasit!

**

avatarc

Robert

61  Blanes (Girona) Ahora en Rumania.
desde: sep, 2010
mensajes: 1314
clik ver los últimos




icon_f
« respuesta #29 del : Sáb, 04-Jun-2011, UTC 16h.01m. »

Y el mio!

Salut!!

Telescopios:  SW203/1000 PDS , Vixen VMC 110L
Oculares:      Vixen PL 25mm,  NPL 10mm, SW UWA 6-9-15-20mm, Apex 28mm 2", W-O Swan 40mm 72g
Barlow:         GSO-ED 2" X2, Celestron Ultima X2, Filtro GSO IR-cut
Monturas:     NEQ6 pro Goto, CG-4 motor AR, EQ3-2
Cámara:        SPC900 MLE , DMK21AU04
Prismáticos:   BTC 10 X 50 Bak 4 Prism LERelief

- - -
keywords:   Ir Arriba  subir
Página: [1] 2 3    subir2     sig. pag IR A SIGUIENTE PÁGINA *   Imprimir

navegar a otro subforo:
Tema: Base EQ6 para montaje en columna.

 (Leído 32756 veces)

10
astrons: 10.49 votos: 9
Compartir este Tema...
Para Foros :
(BBCode)
Para Blogs / Webs :
(HTML)
_

recomendados por nuestro foro RECOMENDADOS desde el foro astrónomo.org :

Telescopio en Astroshop
libros LucusHost, el mejor hosting

| Índice de foros - SITEMAP | lista cronológica de temas creados |
CÓDIGOS HTML y BANNER PARA ENLAZAR A NUESTRA PÁGINA PRINCIPAL, click en: little banner astronomo.org
* para compartir temas específicos o fotos del álbum encontrarás los botones más arriba *
Licencia de Creative Commons astronomo.org by each autor is licensed under a Creative Commons Reconocimiento-NoComercial-CompartirIgual 3.0 Unported License.
Permissions beyond the scope of this license may be available at foro Astronomo.org.
Powered by MySQL
Powered by PHP
astronomo.org© 2006 - 2022 ema
Powered by SMF 1.1.21 | SMF © 2015, Simple Machines
Black22 design by www bloczone net
XHTML 1.0 válido!
CSS válido!
  home3   subir rápido a encabezado la administración del foro no es ni se hace, necesariamente, responsable de la opinión de sus participantes
Página creada en 0.173 segundos con 59 queries.
subir rápido a encabezado    home2
rightback
