Automatismos para Dobsons: IntelliScope, Auto-Tracking y Go-To

Página: [1]    bajar  * y última página * Imprimir
Autor Tema: Automatismos para Dobsons: IntelliScope, Auto-Tracking y Go-To  (Leído 14744 veces)
10
astrons: 11.39  votos: 10
Klondike
aprendiz de todo y maestro de nada

*
Juan


desde: may, 2011
mensajes: 174
clik ver los últimos




« del : Dom, 04-Dic-2011, UTC 16h.50m. »

si buscas comparativa de catálogo, mas rápido es visitar :  http://www.astronomo.org/foro/index.php?topic=6756.msg63980#msg63980


Con ánimo de ampliar un hilo anterior (http://www.astronomo.org/foro/index.php?topic=6888.0), voy a intentar explicar brevemente los tres automatismos más extendidos para esas monturas, la localización tipo IntelliScope de Orion, los motores de seguimiento (auto-tracking) y la combinación de ambos, el Go-To.

Como siempre, agradeceré a los miembros más expertos del foro que añadan o corrijan lo que sea oportuno, por el bien del foro y de los que lo consulten !

Un saludo para tod@s  OKOK


El sistema IntelliScope de Orion:


Descodificador de altitud
El sistema IntelliScope puede considerarse como unos círculos de localización digitales. Se compone de varias partes; los descodificadores de altitud y acimut, el mando con la base de datos de los objetos y el cableado de conexión. Es un sistema “push-to”, es decir que el usuario mueve a mano el telescopio hacia las coordenadas indicadas en el mando, que a su vez está recibiendo impulsos electromagnéticos de los descodificadores sobre su posición actual.

Estos descodificadores son placas electrónicas unidas a un disco que se insertan en la base acimutal y en uno de los soportes de altitud. De esta forma, una vez encendidos, emiten señales magnéticas que permiten conocer la rotación del tubo en cada eje, enviando esta información al controlador que indica las coordenadas al usuario.

Para usarlo, el usuario tiene que realizar una alineación sencilla: encender el controlador, seleccionar la opción "point vertical" y poner el tubo en posición vertical. Este es el primer punto de alineación que pide el mando, después se han de buscar a mano dos estrellas conocidas y se seleccionan en la lista del mando de control. Con este "triángulo" virtual, el sistema IntelliScope es capaz de determinar la posición del resto de objetos de su base de datos, siempre y cuando nuestro error durante el proceso de alineado haya sido inferior a +/- 0.5º (el sistema lo llama "warp factor").

La búsqueda se realiza seleccionando un objeto de la base de datos del mando de control, con lo que el mando nos indicará el nº de grados en horizontal (acimut) y en vertical (altitud) que necesitamos mover el tubo en la dirección que nos indiquen unas flechas en la pantalla. Cuando estemos en la posición 0,0 de ambos ejes, tendremos el objeto dentro del campo de visión. Como en cualquier búsqueda, primero hay que usar pocos aumentos, para tener un campo de visión amplio y poder localizar el objeto deseado, y después ir subiendo de aumentos hasta el punto que más nos guste.

No es estrictamente necesario que el telescopio se encuentra apoyado en una superficie totalmente nivelada. Lo que es imprescindible es que, durante el proceso de montaje inicial, el tubo quede perfectamente nivelado desde cualquier ángulo cuando se sitúa en posición vertical.



Sistemas de auto-seguimiento (auto-tracking):

Los motores eléctricos de micro-pasos abren la puerta a un nuevo automatismo, el seguimiento motorizado. Acoplando unos pequeños motores capaces de desplazarse muy lentamente a velocidad baja, las monturas dobson consiguen "seguir" el objeto y mantenerlo dentro del campo de visión del ocular. Estos motores pueden también desplazarse a más velocidad, por lo que la búsqueda se realiza también usando el mando de control de los motores.

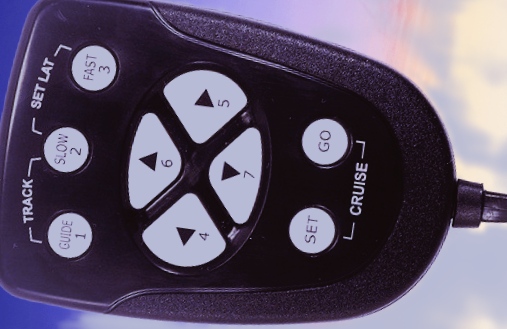

Un motor se acopla en el eje de altitud y otro en el acimutal (horizontal). Cada uno tiene sus propios botones de selección de velocidad y dirección en el mando de control. Los motores pueden variar su velocidad de paso al seleccionar el usuario un múltiplo en el mando de control (1x/4x/8x) para hacer seguimiento de objetos, o bien para desplazarse rápidamente hacia otro objeto (32x/64x/.../600x). Estos mandos, sin embargo, no tienen base de datos de objetos, por lo que la localización ha de hacerse "a mano".


El seguimiento motorizado abre nuevas posibilidades para los telescopios con montura Dobson en el campo de la astrofotografía de cielo profundo, ya que los tiempo de exposición se pueden alargar considerablemente. Ahora bien, sigue siendo una montura altacimutal, por lo que el efecto de rotación de campo seguirá siendo un inconveniente en este sentido.


El sistema "Go-To" de localización y seguimiento:

Uniendo los descodificadores digitales con los motores de seguimiento obtenemos el sistema más completo, el "Go-To". Los descodificadores permiten alinear el telescopio con el cielo de nuestra posición y determinar a partir de ahí la posición relativa del resto de objetos de la base de datos del mando de control. Los motores eléctricos de micro-pasos añaden el desplazamiento motorizado en ambos ejes, por lo que conseguimos que, al seleccionar un objeto de la base de datos del mando, el telescopio se desplace automáticamente hacia él, y lo mantenga en el campo de visión (seguimiento).

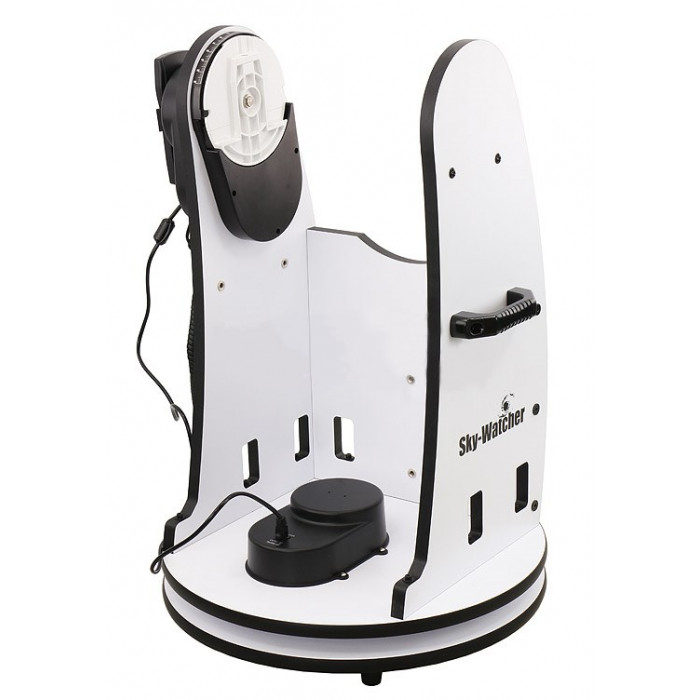

Base Dobson con GoTo

Son una adaptación de los sistemas Go-To acoplados en monturas ecuatoriales, con la diferencia de que una montura Dobson no tiene que alinearse con el eje polar (no tiene tal eje, de hecho) por lo que su comodidad de uso es significativa. Pero siguen estando limitados por el efecto de rotación de campo de toda montura altacimutal, limitando su potencial de aplicación en la astrofotografía.

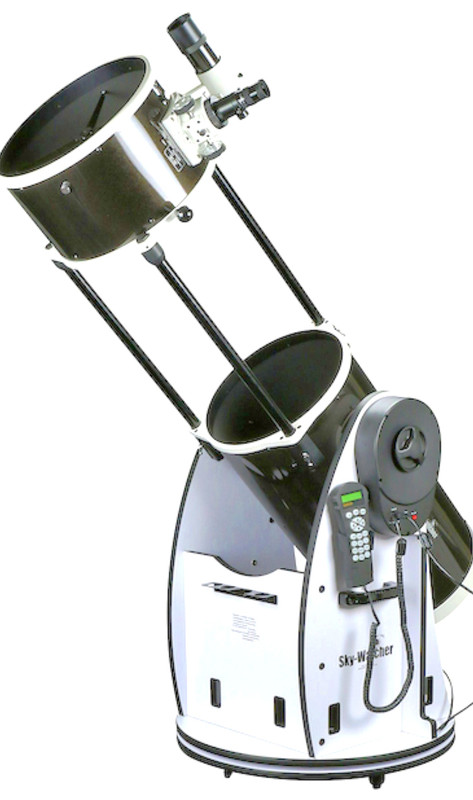

Dobson 12" tubo 'Truss' con GoTo






Otros links
http://www.astronomo.org/foro/index.php?topic=6756.0
http://www.astronomo.org/foro/index.php?topic=5596.msg49903#msg49903
http://www.astronomo.org/foro/index.php?topic=5596.msg64988#msg64988
http://www.astronomo.org/foro/index.php?topic=6756.msg63980#msg63980
http://www.astronomo.org/foro/index.php?topic=15404.0
http://www.astronomo.org/foro/index.php?topic=1318.msg5497
http://www.astronomo.org/foro/index.php?topic=10544.0
http://www.astronomo.org/foro/index.php?topic=13989.0

http://www.astronomo.org/foro/index.php?topic=2324.0

http://www.equatorialplatforms.com/compact.shtml
http://pw1.netcom.com/~tlsystem/cablet4.htm
http://www.telescope-amateur.net/?/200_La-table-equatoriale/Construction-de-la-table-equatoriale


altacimutales y astrofoto:
http://www.astronomo.org/foro/index.php?topic=6994.msg96994#msg96994
http://www.astronomo.org/foro/index.php?topic=6194.0
http://calgary.rasc.ca/field_rotation.htm Estupenda página que trata sobre la rotación de campo en fotografía con altacimutales ( = Dobson)

Equipo: Taurus T300 12" f/5 Dobson, Baader Hyperion 31mm aspheric, Baader Hyperion 8-24mm Mark III zoom, GSO 2.5x APO barlow, Buscador Orion 9x50, Binos: Celestron SkyMaster 15x70, Filtros: Polarizador Variable Baader, Lumicon UHC, Orion SkyGlow BroadBand.


« Últ. modif.: Vie, 26-Ago-2016, UTC 22h.09m. por Klondike » En línea
Bufot
Observatori Petit St.Feliu

*


Xavi MPC-D02

45  St. Feliu Llob. Barcelona
desde: ene, 2010
mensajes: 9942
clik ver los últimos




« respuesta #1 del : Dom, 04-Dic-2011, UTC 23h.12m. »

Mi voto para otro hilo interesante OKOK


SW EQ-8 Pro - Orion Atlas EQ-G // APM107 f/4.9 - Vixen Visac VC200L f6.4 - FS60C
ASI1600MM-C - QHY5III 174 - ASI120MM / SXAO


Mirar al cielo y decir que solo son estrellas es como abrir un libro y pensar que solo son letras.

En línea
Kike_Gr

*


35  La Palma
desde: jul, 2011
mensajes: 255
clik ver los últimos




« respuesta #2 del : Dom, 08-Ene-2012, UTC 12h.25m. »

Y el mio también, muy bien explicado  OKOK

Aquel que es ignorante y pregunta, es ignorante durante 5 minutos
Aquel que es ignorante y no pregunta, es ignorante toda su vida

En línea
jp4
multi: CARRASCO, JP4

*


25  Mérida
desde: ene, 2012
mensajes: 45
clik ver los últimos




« respuesta #3 del : Dom, 08-Ene-2012, UTC 15h.57m. »

Me has aclarado todas las dudas sobre este tema, graciasss  Sonrisa

En línea
Klondike
aprendiz de todo y maestro de nada

*
Juan


desde: may, 2011
mensajes: 174
clik ver los últimos




« respuesta #4 del : Mar, 10-Ene-2012, UTC 22h.37m. »

Gracias por vuestros votos !

He añadido en los links de arriba y en el hilo sobre monturas dobson un enlace a otras plataformas ecuatoriales para los amantes del "bricolaje":

http://pw1.netcom.com/~tlsystem/cablet4.htm

Saludos !

En línea
Ace

*


Alex

27  Cornellà de Llobregat
desde: feb, 2012
mensajes: 33
clik ver los últimos




« respuesta #5 del : Mar, 28-Feb-2012, UTC 17h.14m. »

Muchas gracias, me as ayudado mucho... tienes mi voto
Un saludo

En línea
Sebtor
chico de los recados

*



desde: sep, 2006
mensajes: 26232
clik ver los últimos




« respuesta #6 del : Mié, 25-Jul-2012, UTC 13h.59m. »

de ésta página
http://calgary.rasc.ca/field_rotation.htm
he cambiado los colores de los gráficos para una mayor comprensión de ésta rotación de campo en altacimutales
(para mas precisión o medidas visitad la página original)



rotación de campo observando con un altacimutal desde una latitud geográfica media ( mas cuanto mas rojo y oscuro)

la importancia de la rotación de campo depende de donde estemos apuntando
(hay que evitar las zonas mas oscuras (peor: rojo oscuro / mejor: rojo claro):
el valor de la rotación de campo  ( negativa o positiva --->  aquí pintadas con el mismo valor absoluto que es lo que importa, solo cambia "el sentido" de ésta rotación )


notar como al Este y al Oeste se minimiza !!



el gráfico con las siguientes magnitudes X,Y,Z :  "acimut", "altura", y "valor" de ésta rotación



la tolerancia es más alta cuanto mas baja altura, y sobretodo en los acimuts correspondientes al  Este o al Oeste


pero no en todas las posiciones geográficas se da el mismo valor en ésta rotación, dependerá de lo alejados que estemos del polo norte o sur de la Tierra.
En los polos, es donde un altacimutal se convierte en un ecuatorial   Sonrisa





http://www.astronomo.org/foro/index.php?topic=6194.0
