Compilación de casos reales de placas AZEQ6/AZNEQ6 Pro quemadas: causas por polaridad invertida, fallos vía USB/Powerbox, e identificación del modelo de placa SCHMIDT MC015.
reúne tres episodios reales documentados por usuarios del foro sobre averías de placa en monturas AZEQ6/AZNEQ6 Pro, con diagnóstico colaborativo, identificación exacta del componente afectado y opciones de reparación o sustitución.


buenas tardes!!! les comento, compré la montura nueva AZNEQ6 PRO, venía con un transformador de 12 v 5 amp. pero como tengo la columna del observatorio fijo con todo el sistema de 12 v. instalado.
 le coloque el enchufe desde la columna a la montura y ahí....poooommmm . yo mirando la ficha original de frente, la que va al telescopio, y con la ranura hacia la derecha el + me queda arriba.
estaba seguro que así era, me lo confirman? que pasó?

ANEXOS

Otros Temas Relacionados

• 🌒 Placa controladora NEQ6 quemada: bobina L2 y diodo zener
• 🛰️ Problema conexión NEQ6 Pro con EQDIR
• 🚀 Hacerse un EQDIR en 5 minutos por 20€
• ☄️ Decepción con soporte web de Skywatcher oficial
• ⭐ SAT — Servicio técnico de telescopios, monturas y óptica en España
• 🌌 Todas las Monturas Skywatcher EQ: Historia, modelos y comparativa
• 🛠️ Monturas tipo EQ6 de SW: lista de versiones y descripciones

Referencias

Carte contrôleur MC015 en détail — Webastro.net
Placa electrónica AZEQ6 — Observarelcielo.com
Prevent your EQ6 board from frying — Stargazers Lounge
Artículo técnico sobre bobinas de choque (Cypsela, vía Archive.org)
Comunidad EQ6 — Groups.io

- - -

A mí se me quemó la placa de mi EQ6,
compré una en Telescop-Expres, se la puse y desde  entonces no problem.

Un saludo.

- - -

puse en la ficha en el número uno positivo.
yo creo que es así, y si es así porqué se me quemó?

- - -

Mi montura es una azeq5. Y el positivo está en el 2. Imagino que es un estándar de SW.

« Últ. modif.: Dom, 13 Jun 2021, 07:43 UTC por ÍO »

Los conectores GX tienen una muesca para que no puedan confundirse e invertir la polaridad. Como es posible que lo hayas podido meter?

- - -

yo no entiendo en que momento me equivoqué, pero viendo el manual, por ahí me confundió el vpp+, interpreté que es el polo +
 no se... si me hizo un lío increíble.
está es la captura del manual. seguramente interpreté mal esto, al hacer la adaptación a la batería.

- - -

El "Vpp+" SI es el polo positivo.
El polo de abajo es el GND (negativo), aunque en el manual está puesto como el culo.

Y ya la palabra POWER junto al polo GND, es para confundir un poco mas... madre mía.

Conclusión:

El de arriba Vpp+: Positivo
El de abajo GND: Negativo

Y lo mas importante, ese es el conector del cabezal.
Luego en el terminal de tu cable, con la muesca a la derecha también, deben estar al revé. Arriba el negativo (GND), y abajo el Positivo (Vpp+).

A ver si te has pensado que el dibujo era del terminal del cable, en vez de el cabezal de la montura?

« Últ. modif.: Jue, 17 Jun 2021, 10:32 UTC por Nolomar »



El "Vpp+" SI es el polo positivo.


A ver si te has pensado que el dibujo era del terminal del cable, en vez de el cabezal de la montura?

por esto abrí los ojos hace unos días...

- - -

no me digas que lo que estoy viendo es del cabeza y no el extremo de la fuente... !!!!!
poe supuesto que hice un desastre en la placa.
no se donde comprar el repuesto, en USA si, pero como mi placa es sin USB, tiene que llegar un kit de actualización y ese no esta en stock, mi pregunta son 2.
1- puedo conectar igualmente esa placa sin ese kit y utilizar el mando que sii tiene USB
2- EN ESPAÑA, DONDE PUEDO COMPRAR? EN ASTRICITY NO TIENEN STOCK

GRACIAS

- - -

no me digas que

Pregunta en "observarelcielo" de Jon Teus a ver si el puede ayudarte.

https://www.observarelcielo.com/recambio-tubosmonturas/2927-placa-electronica-azeq6.html

- - -

bueno al final si pude arreglar la placa, buscando por el mundo pasando imágenes vi una placa con 3 círculos, exactamente los mismos ´´cositos´´ que se me habían quemado hasta donde sabíamos, rastree esos 3 aparatitos y luego de 10 días los conseguí. en mi caso muy complicado.
pero comencé  a estudiar que es lo que hice mal, y todo lo que paso fue: leí en un nomenclador de cables, que  los que llevan rallas entrecortadas en el cable seria el positivo... pues el que llevaba mi montura de fábrica era negativo, en fin en resumen de cuenta en el pin que sale de la batería, transformador, el que vos tenes en la mano, tiene 2 numeritos en cada agujero, el numero 2 es el positivo.
enchufé... con tanto miedo, que más de uno de ustedes se podrán imaginar si alguna vez le paso algo similar... y si... el milagro ocurrió, y todo volvió a la normalidad.

« Últ. modif.: Dom, 20 Jun 2021, 22:30 UTC por fabian marin »

Buenas,
Escribo para pedir ayuda y ver si entre todos juntamos conocimiento para hacer algo que ahora mismo me parecería bastante imposible, reparar una CPU de mi montura AZEQ6 que creo que se ha quemado cuando invertí uno de los polos del alimentador del ordenador. Espero que de paso le sirva a otros que se encuentren en la misma situación ahora o en el futuro como a mi me ha servido lo que he encontrado ya publicado.

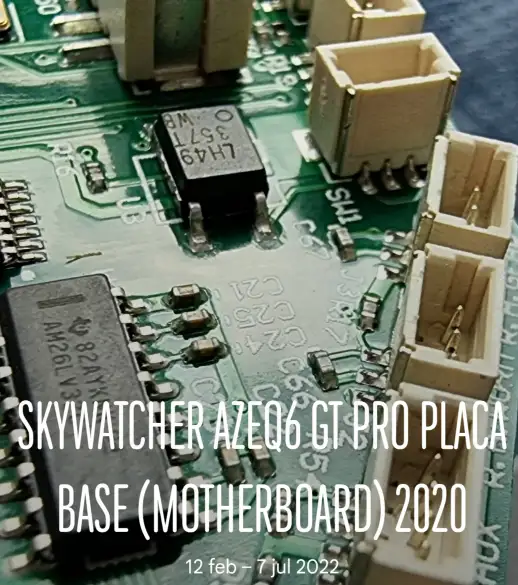

La montura es una AZEQ6 GT Pro de finales de 2020 con conexión USB. La placa base es una SCHMIDT MC015 Rev. E 2019.04 con una identificación adicional KZ-2 E33072 94V-0 1946 TOWORLD

Dejo fotos compartidas aquí mismo en un albúm de goolge si hacen falta más me podéis decir para ir haciendo: https://photos.app.goo.gl/GPSMtX9uEC8h8iGK9

El problema ha ocurrido al conectar a la misma batería un Powerbox Pegasus y conectarlo a un PC y a la montura al mismo tiempo. El alimentador del PC permaneció con la polaridad invertida durante unos segundos. A través del cable USB que conectaba PC y Powerbox se encontraron la tierra y la alimentación de 12V con lo que se chamuscaron el PC y la PowerBox. Como la montura estaba conectada a la Powerbox doy por hecho que quedó afectada al mismo tiempo. Doy por hecho que el problema se transmitió por el USB ya que la montura estaba correctamente alimentada desde la Powerbox con sus 12V correctos.

En la placa no se ve ningún componente chamuscado ni nada huele a quemado, no se observan grietas ni perfdoraciones en componentes.



La montura no se enciende cuando se conecta el interruptor. El piloto se queda a oscuras. He probado a medir que lleguen los 12V internamente y si que lo hacen. AL mismo tiempo en una de las patillas internas del regulador existen 16V por lo que algunas funciones deberían estar activas.

De momento no he hecho más pruebas pero quiero intentar lo que sea antes de comprar placa nueva. Tengo la impresión de que puede haber saltado alguna protección pero no tengo ningún esquema y me muevo a ciegas sin experiencia en SMD. Por ejemplo veo un componente que pone GH16D y me parece que podría ser un regulador pero no encuentro información en internet. Tampoco veo si existe algún fusible, ni idea de que código tienen en SMD.

A ver si alguien puede echarme una mano. Gracias por anticipado

PD: Las fotos son de antes de ocurrir el accidente. Los componentes que parecen quemados y la resina ahumada son tal cual llegó esta montura en la época de escasez durante el COVID.

- - -

desde que hace años quemé una placa probando un equipo de segundamano,  ... interiormente o en el último tramo de cable, instalo un diodo, que solo deja pasar una polaridad ... y no he tenido problemas con la ridícula caída de tensión.  Superbarato y efectivo.

porqué no se diseñan las placas con una protección similar?
no lo sé

y mas que por el dinero,  es por salvar el cabreo y malrollo que te agarra.
(en aquella época, me salvó la papeleta un amigo en Alburquerque, que en su departamento universitario trabajaban con una conocida marca de telescopios,  y así a él SI QUE SE LA SIRVIERON,  a los de fuera nanai, ... me la envió particularmente, y solventado) ... si no , es que nadie me daba solución posible.

- - -

Hola Astroidecta.

He buscado un poco de ayuda, y he localizado este hilo, que es de nuestro foro. A ver si te sirve para encontrar la luz al problema:

re.:  Placa quemada AZ-EQ6... ¿será el EQDir?

Mi cordial saludo y suerte con la reparación.

- - -

Bueeeeenas, muchas gracias por la ayuda, tanto la que he recibido por aquí como la que me han dado en otros canales. La verdad es que ha sido ayuda express y creía que me enfrentaba a un imposible. Esta es la demostración de que el conocimiento colaborativo es pura magia.
Bueno, ya que me ha tocado enredar y aprender, estoy a disposición de todos por si necesitáis hacer cualquier medida para comparar o cualquier dato.

Un saludo a todos

Enviado desde mi SM-G998B mediante Tapatalk

- - -

Pero has conseguido arreglarla? Que era?

- - -

Esta es la segunda vez. La primera fue por un error en la conexión del +-; ahora han pasado 4 meses desde la última vez que la prendí. Lo único que sé es que la batería que uso se había agotado. Por ahí la prendí así... no sé.

La primera vez, después de investigar mucho, conseguí la foto de un foro de Estados Unidos mostrando exactamente las mismas piezas quemadas. La situación actual es diferente. La pregunta es: ¿Alguien sabe qué le pasó, qué es lo que está probablemente roto y cuál sería el repuesto? Sería de gran ayuda, ya que aquí no consigo la placa nueva.

Desde ya, les agradezco por su ayuda.




temas relacionados

Placa AZEQ6/AZNEQ6 Pro quemada: polaridad y fallos por USB

Placa controladora NEQ6 quemada: bobina L2 y diodo zener

 placa quemada.jpg (87.42 KB, 450x600 - visto 185 veces.)

 placa quemada 1.jpg (87.69 KB, 450x600 - visto 187 veces.)

Poco puedo decir,
mi escasa experiencia,
mi placa se fundió por meterle una fuente de alimentación inadecuada,
ahora utilizo una fuente de alimentación de ordenador de sobremesa y de momento aguanta.

Las placas nuevas están por un ojo de la cara,
imagino que lo indicado sería hablar con alguna tienda que tenga servicio técnico a ver si hay solución.


Suerte.

« Últ. modif.: Mar, 07 Nov 2023, 16:40 UTC por josé antonio »

Gracias José, yo arreglé ese problema, que vos tuviste, vi una foto en un foro de usa, con los tres transistores o como se llamen redondeados, cambiamos eso y perfecto, ahora bien ... por ahí a alguien le paso esto, no creo tener tanta suerte

- - -

Hola Fabian, hazte con un pincel de cerdas (plasticas o algo así) lo mas rigidas posible, tambien con un liquido para limpiar resina de soldaduras de circuito impreso.
Corta las cerdas del pincel para que tengan unos 7mm de longitud aproximadamente, entonces moja el pincel con el liquido y limpia bien la placa en la zona que está quemada, así se podran identificar mejor los daños.
Estaría bien una foto mas macro de la zona en cuestión para verlo bien, y si puedes dime a donde va el conector que está junto a la zona quemada.
Supongo que el conector debe estar identificado con un nombre del tipo "CN4" o algo así... cuanta mas información tengamos, mejor.

Saludos
Luis

Edito: parece que el nombre es "J algo" y sospecho que ahí va uno de los motores (Dec?)
Edito otra vez: Parece que ese conector es de un encoder, y que la placa de tu montura se corresponde a la de un modelo mas antiguo.

« Últ. modif.: Mar, 07 Nov 2023, 21:16 UTC por Hidra »

He encontrado esto y lo voy a dejar aqui como referencia, es de la AZEQ6 pero la placa no es como la tuya.

https://www.webastro.net/forums/topic/241318-carte-contr%C3%B4leur-mc015-en-d%C3%A9tail/

Seguiremos buscando.

- - -

No hace falta ningún líquido especial para limpiar resinas de soldadura, basta con un cepillo de dientes viejo y alcohol isopropílico.
Si no se tiene alcohol isopropílico, se puede emplear alcohol normal de farmacia.

Hay que limpiar bien todos los restos quemados. Esto revelará si hay pistas cortadas, que habrá que reparar.
Como dice Hidra, unas fotos bien enfocadas de la zona, una vez limpia, ayudan.

La placa tiene que tener en algún sitio un código de identificación, que sirve para buscar su esquema eléctrico (fundamental para intentar una reparación).

Pero, si no se tiene idea, lo mejor es llevar la placa, los motores y los cables a un local donde reparen equipos electrónicos.

Porque si se intenta reparar la placa sin tener conocimientos de electrónica ni experiencia, puede pasar de reparable a irreparable.

« Últ. modif.: Mar, 07 Nov 2023, 23:11 UTC por elinformatico »

[si el problema es de humedad]

De hecho yo no uso un liquido especial, uso un tipo de disolvente que se vende para quitar adhesivos (muy barato), pero como no quería decirle la marca del que uso, porque a buen seguro no la iba a encontrar en su pais, por eso le dije de usar un liquido para limpiar soldaduras.

El isopropilico hace su función, pero segun como puede agravar el problema.
Por ejemplo en este caso no las tengo todas conmigo de que sea que se ha quemado algo, sobre todo teniendo en cuenta que el compañero no sabe porque se le averió.
Hay alguna posibilidad de que el problema haya sido por humedad, que se puede comer soldaduras, pistas y patillas de componentes... Y eso lo he visto en muchas ocasiones.
Lo primero es limpiar la placa, y si es con un disolvente como el que te comento, mejor. ya que si el problema es de humedad, el alcohol puede resecar y oxidar todavía mas la zona.

- - -

Hola, se quemó la placa y ya no va más, compré una y no tenían completa solo la placa, entonces tengo que unir los cables de la placa vieja a la nueva,
alguien sabe como hacerla?, la nueva tiene USB , la antigua mía no.
Una pena no poder haber conseguido todo!!!

- - -

En mi escasa experiencia:

A mí cuando se me quemó la placa compré otra,
en mi caso las dos placas eran iguales, incluso me llegó con la tapa de hierro montada,
antes de desmontar cables de la placa vieja me fijé dónde iban para montar todo como estaba montado antes,
había varios tipos de conectores y cada uno se desmonta de una manera.

Por suerte los conectores de mi placa eran todos diferentes así que no había posibilidad de error,
también decir que en mi caso los conectores están marcados por los dos lados de la placa "AR"  "DEC",
así que era imposible equivocarse.

Si tienes problemas con que la placa es muy complicada, va loca y no encuentra nada puede ser un problema de otra índole que tiene solución,
hay un video que lo explica, mírate el video a ver si te puede ayudar:

https://www.youtube.com/watch?v=-5a5HgRVTIo


Un saludo.

- - -

A mi me paso lo mismo y tuve que hacer un agujero en la chapa externa para que ajustara con el USB de la nueva. Pero estoy contentisimo. Va mucho mejor, no da picos de amperaje al arrancar y parar como la antigua y va mucho mas suave. Hasta el sonido es mejor. Acuérdate de colocar los swichs para AZEQ6 y si usas eqmod y la vas a controlar por el USB pon los baudios a 114000

- - -

No quería abrir otro mensaje, ya que me pareció interesante mantenerlo. Te explico por qué: mientras me traían la placa de USA, seguimos viendo con un amigo mío la placa quemada. Me dijo: "Tranquilo, pibe, la revisamos nuevamente. La primera vez que se me quemó fue por polaridad invertida, pero esta vez no. A lo sumo, por baja tensión. No sé." Hoy me la entregó, no pude probarla ya que no tenía cargada la batería. Así que mañana será el gran día, donde tal vez tendré una placa de repuesto. Mañana les cuento. Cambio dos de los tres chips, no sé cómo se llaman, de cuando invertí la polaridad.

- - -
